Allison1000型行星齿轮自动变速器结构

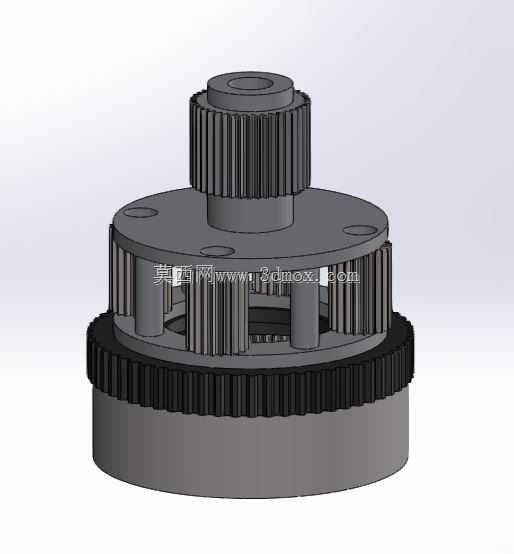

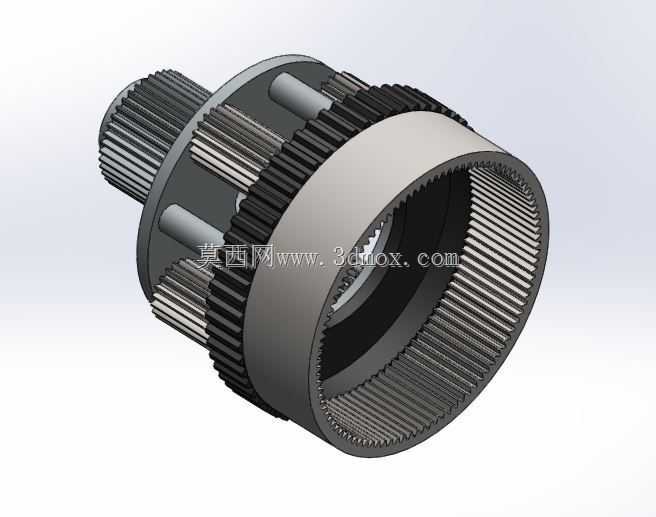

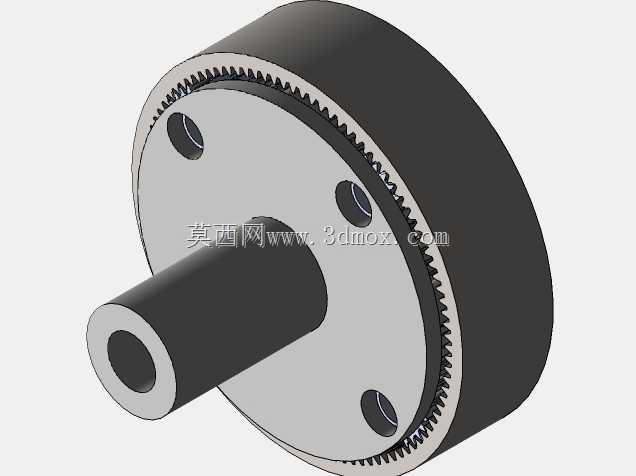

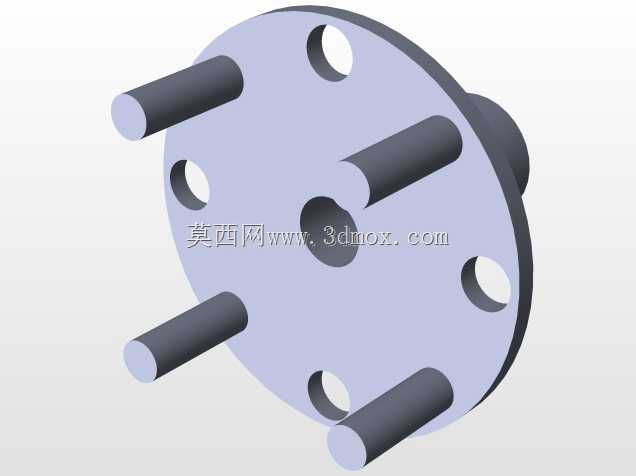

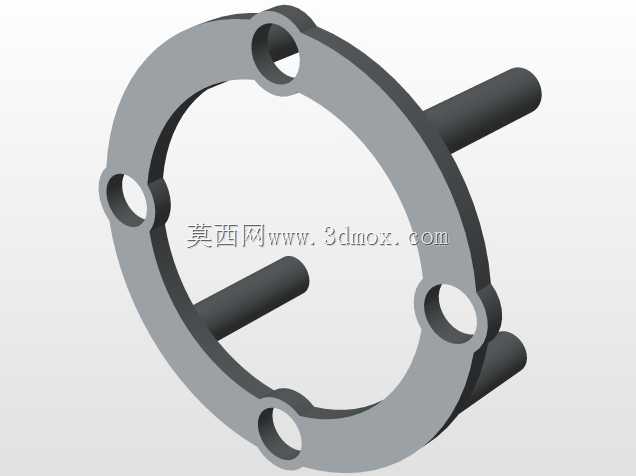

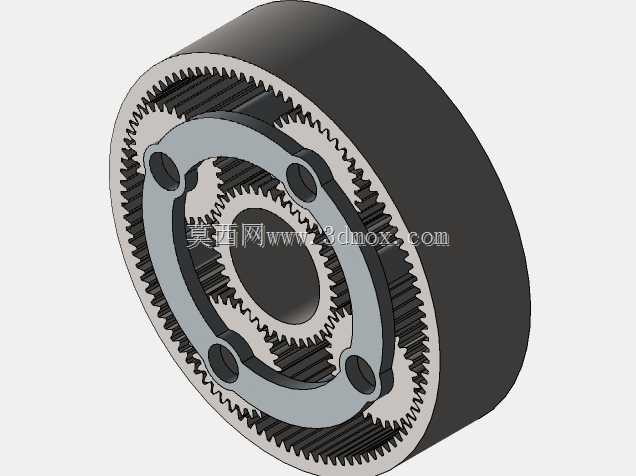

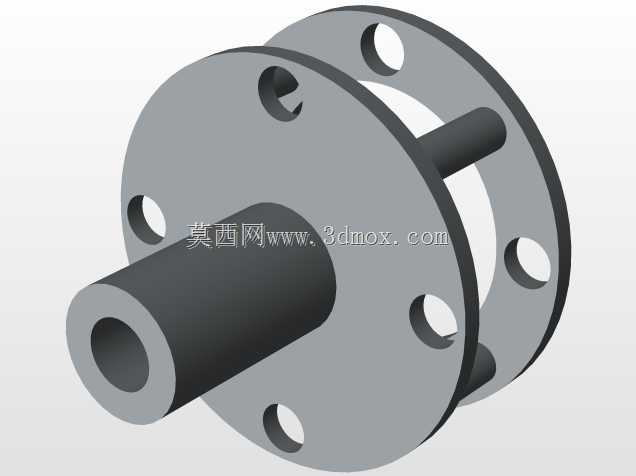

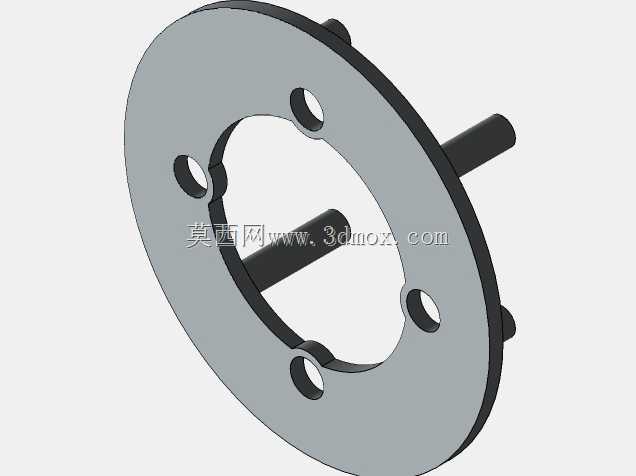

这款行星齿轮式自动变速器主要面向轻型商用车、中型皮卡以及小型专用作业车辆的动力传动场景，作为动力系统的核心衔接部件，它承担着将发动机输出的扭矩、转速按照行驶工况进行适配调整的核心作用，能够在车辆起步、加速、巡航、重载牵引等不同工况下自动切换传动比，保证发动机始终工作在高效区间，同时降低驾驶操作强度，提升车辆行驶的平顺性与燃油经济性。从结构设计来看，该变速器采用经典的拉维娜式复合行星齿轮组布局，通过多组离合器、制动器的配合实现不同档位的动力切换，输入轴与发动机飞轮端通过液力变矩器衔接，输出轴则对接车辆传动轴，将动力传递至驱动桥。设计过程中充分考虑了传动部件的受力均衡性，行星齿轮架采用对称式行星轮轴布置，每个行星轮同时与太阳轮、齿圈啮合，能够在紧凑的空间内实现大扭矩传递，同时降低单组齿轮的接触应力，提升部件使用寿命。齿圈采用内嵌式固定结构，外侧设置的连接花键用于和制动器、离合器毂配合，实现不同元件的锁止与联动，从而切换不同的动力传递路径。从安装边界来看，该变速器整体采用同轴式布局，输入轴与输出轴处于同一轴心线上，主体外壳为圆柱型结构，最大外径适配轻型车辆的变速箱安装舱位，输入轴伸出长度匹配液力变矩器的安装深度，输出轴的花键规格适配常规商用车的传动轴连接法兰，安装吊点位置预留了与发动机缸体、车架悬置的对接空间，不需要对车辆底盘进行大幅改装即可完成适配。在功能特性上，该结构能够实现多个前进档位与倒档的切换，低速档位具备大减速比，能够满足车辆重载起步、爬坡时的扭矩放大需求，高速档位则采用小减速比甚至直接传动，降低巡航状态下的发动机转速，减少能耗与磨损。行星齿轮机构的所有啮合部件均采用压力润滑设计，壳体内部预留的油道能够将变速箱油输送至每个齿轮啮合点与轴承位置，保证高速运转时的润滑与散热，避免部件出现过热磨损。整体结构紧凑，传动效率高，相比传统的定轴式变速箱，在相同承载能力下体积更小、重量更轻，非常适合对安装空间、自重有严格要求的轻型车辆使用，同时成熟的行星齿轮结构也保证了设备的运行可靠性，降低后期维护的频率与成本。
