双横臂独立悬架结构设计方案

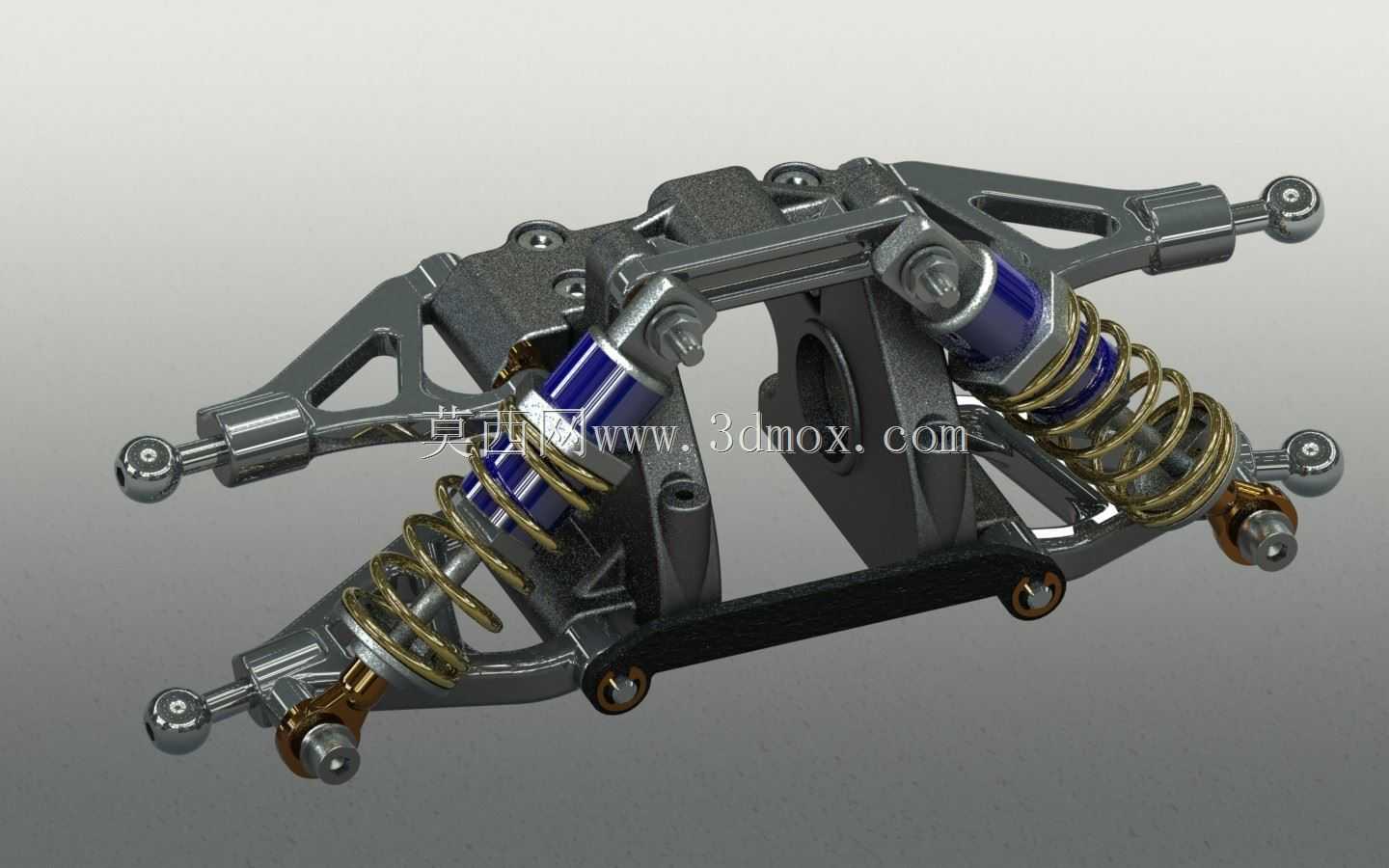

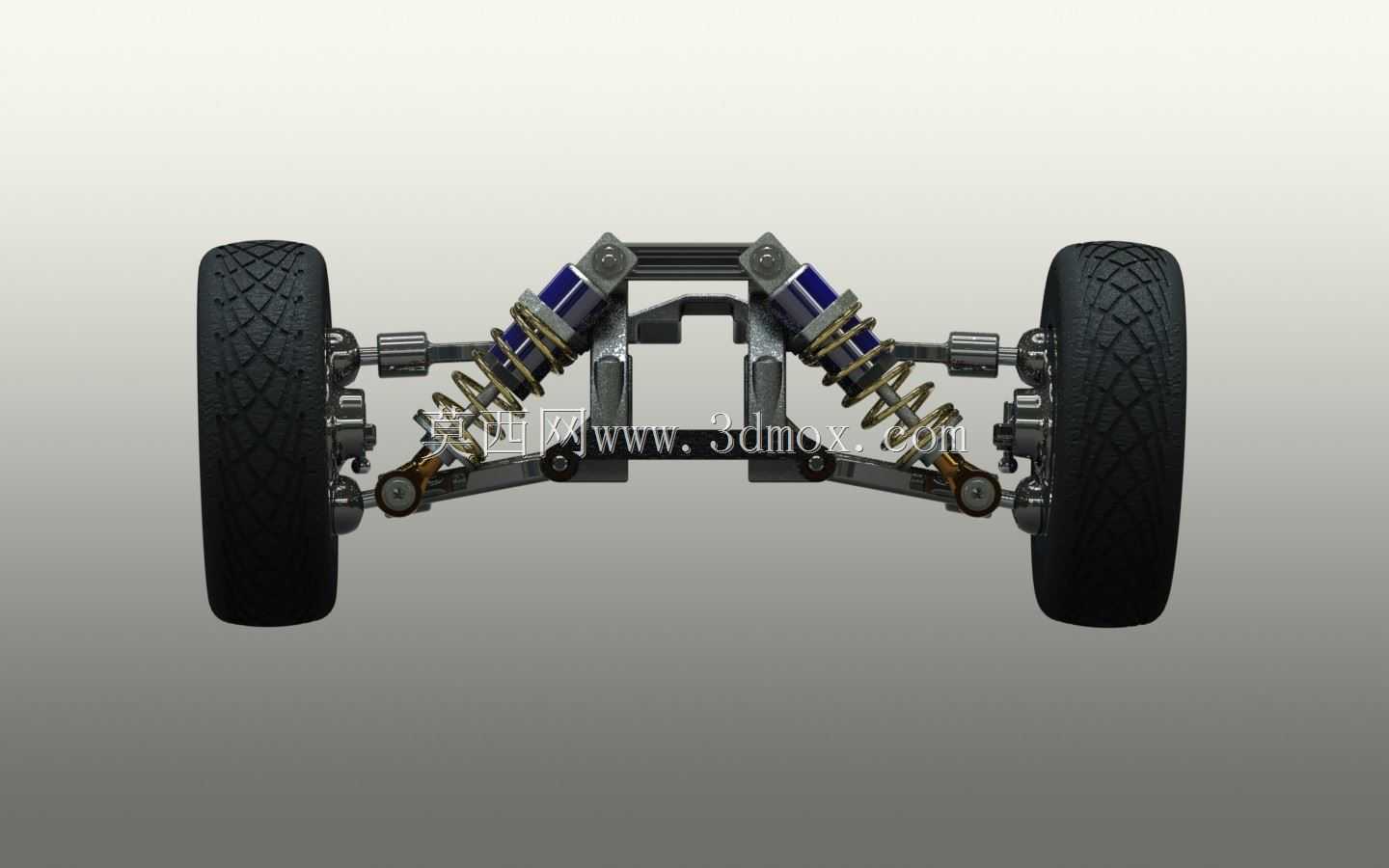

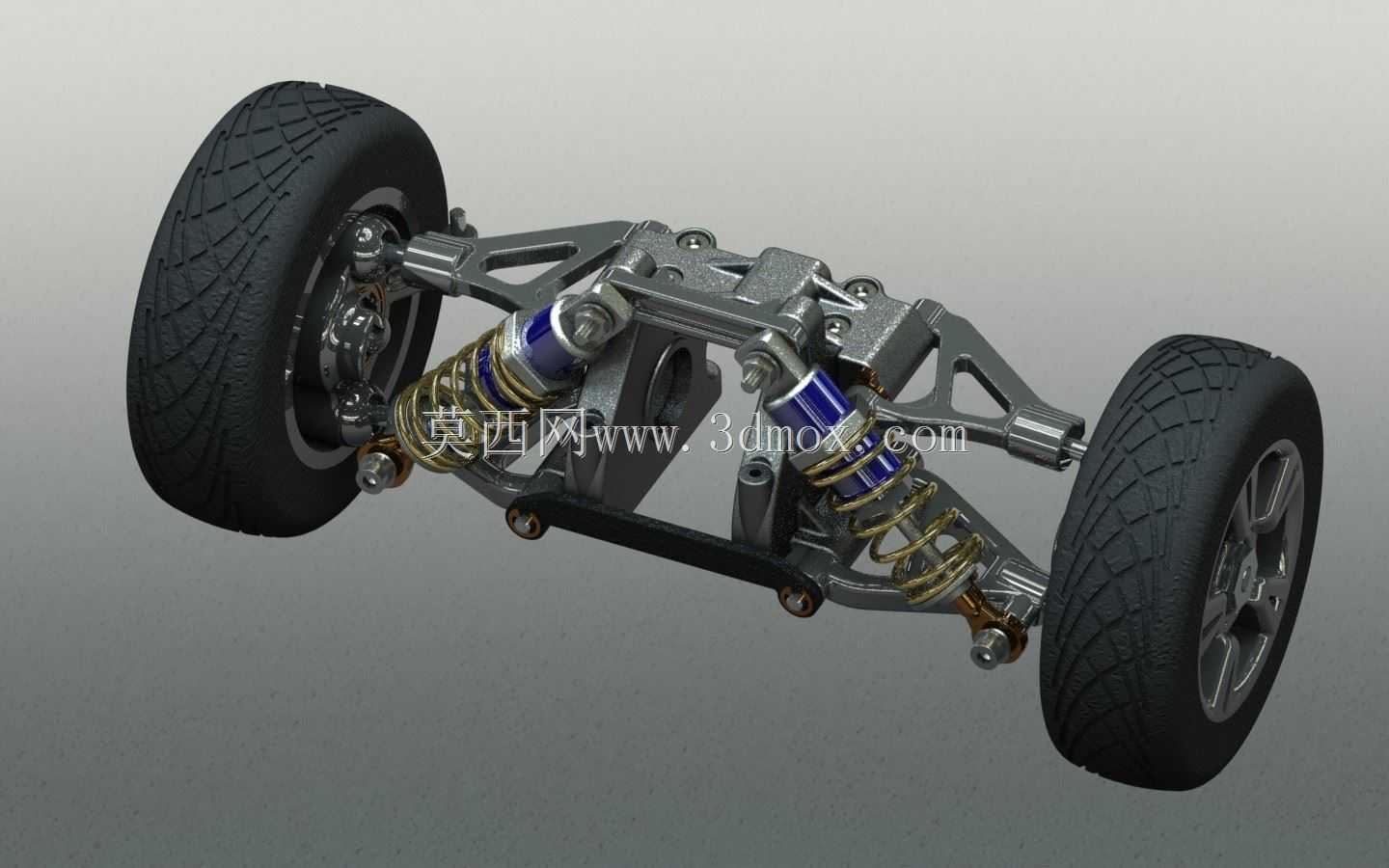

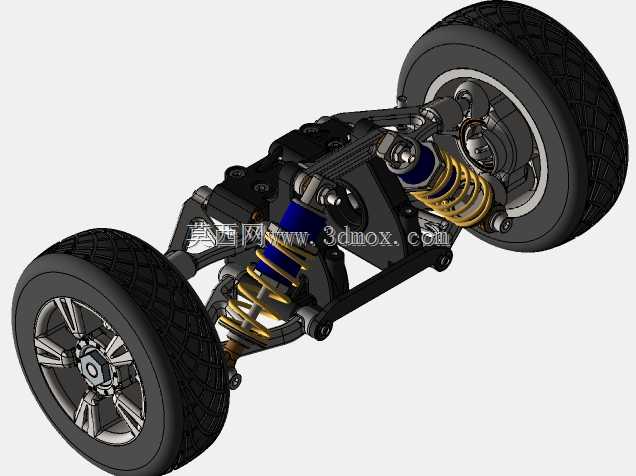

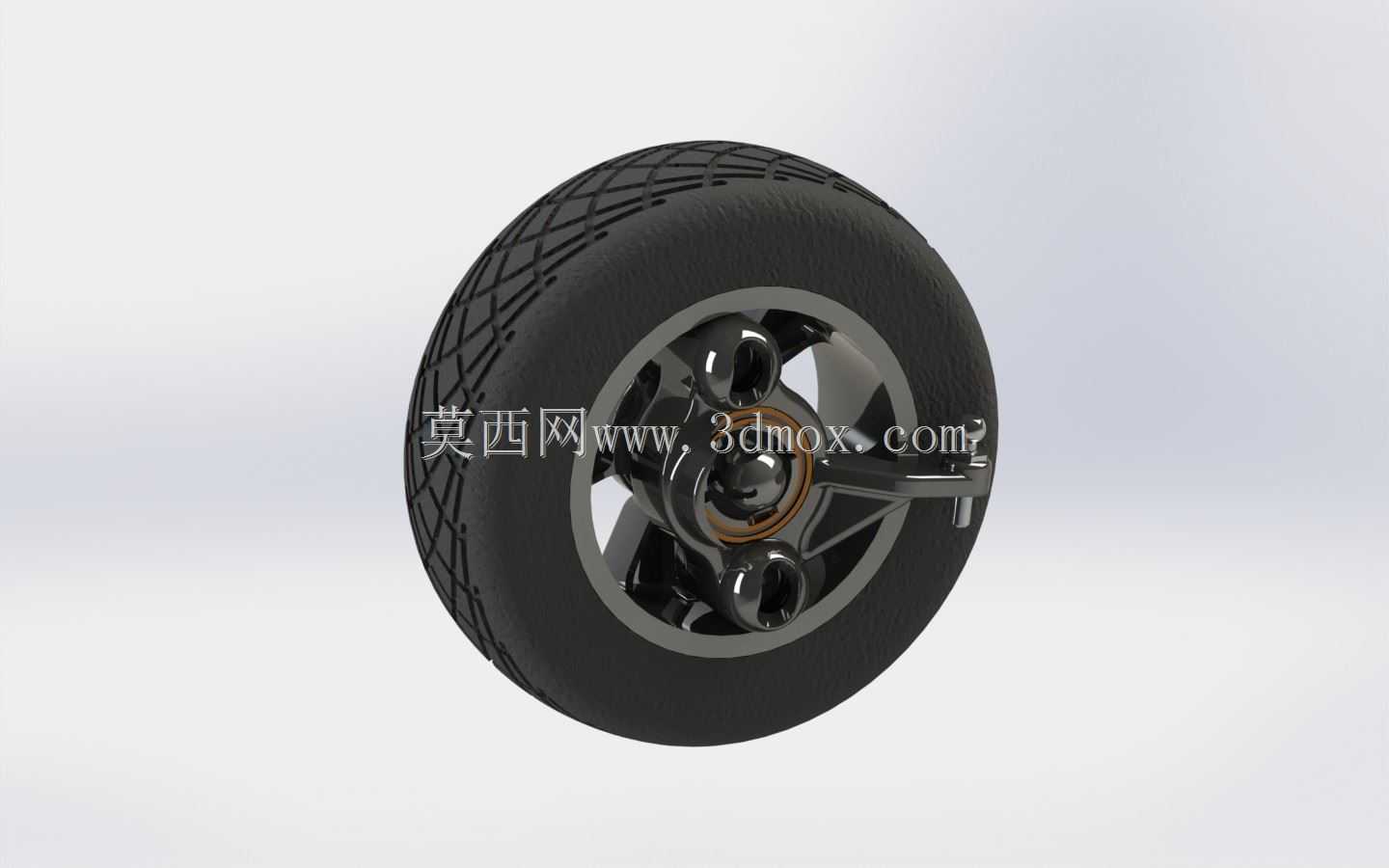

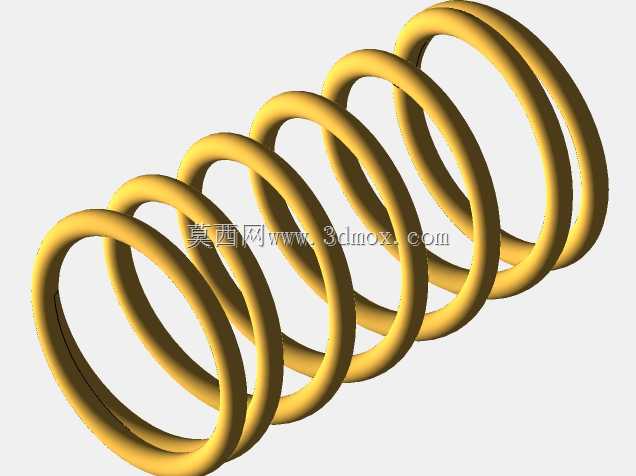

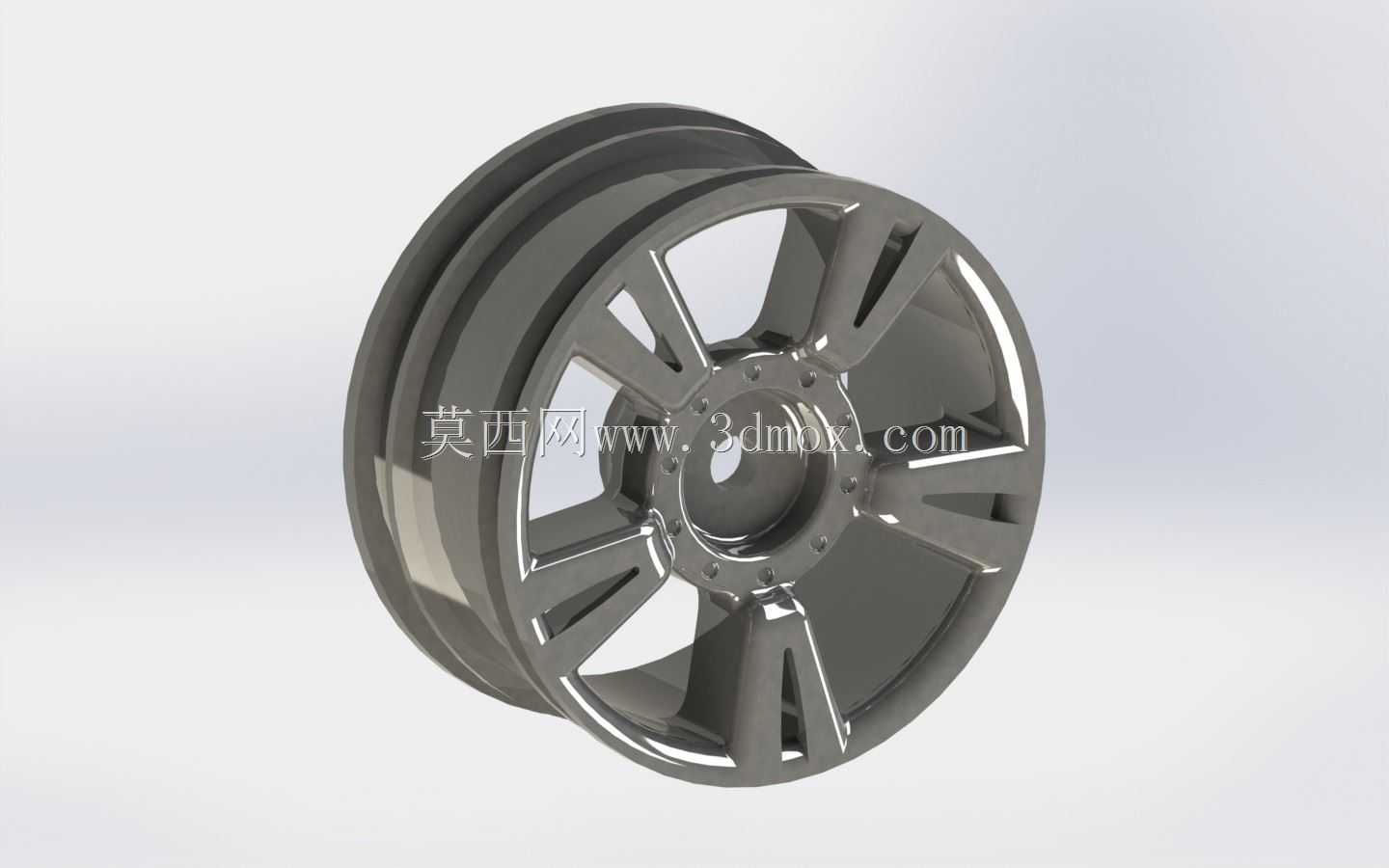

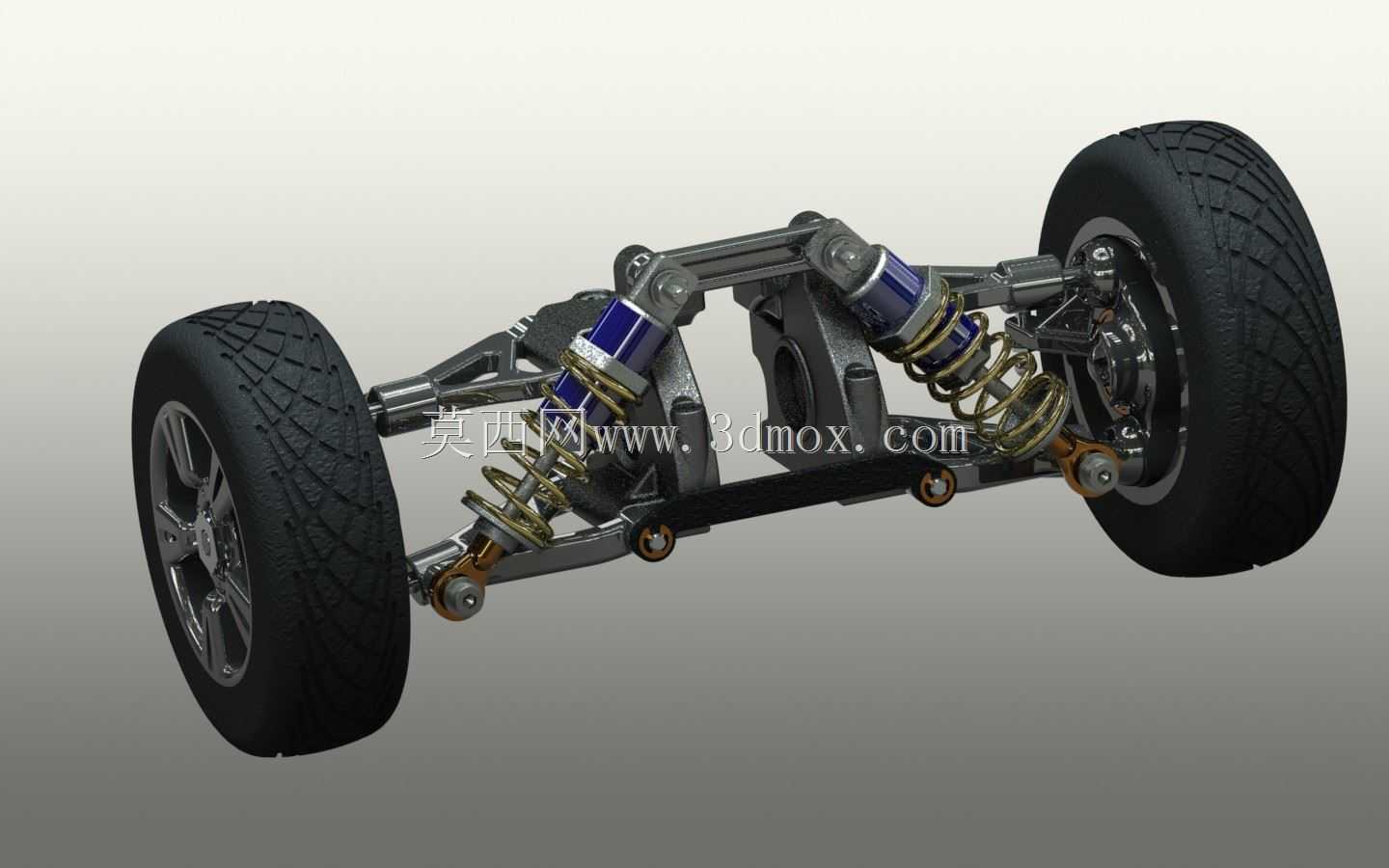

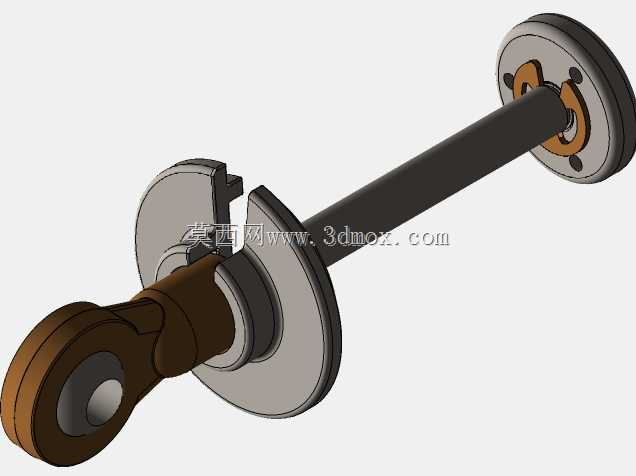

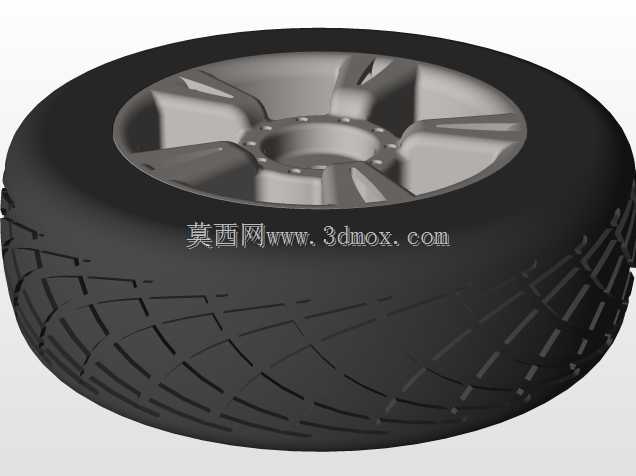

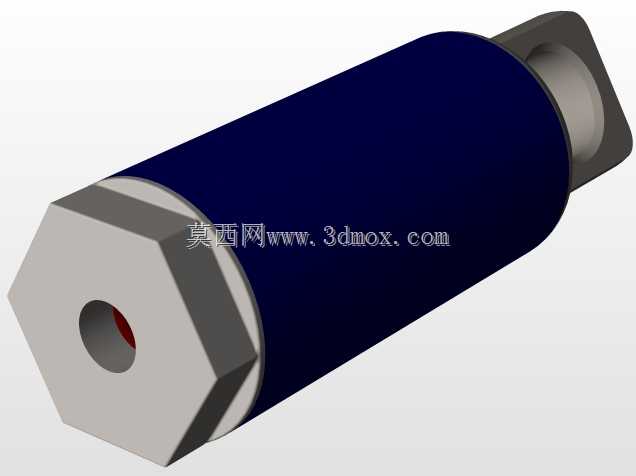

双横臂悬架是乘用车辆、高性能赛车以及部分特种越野装备底盘系统中的核心承载与导向部件，主要承担车轮与车架之间的力传递、运动导向以及震动缓冲功能，在车辆行驶过程中，能够精准约束车轮的运动轨迹，在转向、过弯、经过颠簸路面时保证轮胎与地面的接触面积稳定，大幅提升车辆的操控极限与行驶平顺性，广泛应用在运动型轿车、场地赛车、硬派越野车型的前桥结构中，部分高端车型的后桥也会采用该类悬架结构来兼顾操控与舒适性能。该悬架采用上下两根不等长的横摆臂作为核心导向构件，上横摆臂长度略短于下横摆臂，这种长度匹配的设计思路，是为了在车轮上下跳动时，主动适配轮胎的外倾角变化规律，让轮胎在压缩和拉伸行程中都能尽可能保持与地面的垂直贴合，减少轮胎的偏磨损耗，同时保证侧向附着力的稳定输出。两根横摆臂的内侧通过橡胶衬套与车架副车架铰接，外侧则通过转向节与车轮轮毂总成连接，铰接点的位置经过反复的运动学仿真校核，能够在车轮跳动时精准控制前束、轮距的变化量，避免出现转向干涉、轮胎异常磨损的问题。减震器与螺旋弹簧采用集成式布置，安装在下横摆臂与车架支座之间，这种布置方式能够最大化利用底盘的横向空间，同时让弹簧与减震器的受力路径更直接，能够快速过滤路面传递来的细碎震动，在经过大的颠簸冲击时，弹簧可以吸收大部分冲击能量，减震器则负责抑制弹簧的多余往复弹跳，避免车身出现多余的上下抛跳与左右侧倾。在结构设计过程中，横摆臂采用了镂空的高强度铝合金构型，在保证结构强度、满足抗冲击载荷要求的前提下，尽可能降低簧下质量，簧下质量的降低能够直接提升悬挂的响应速度，让车轮能够更快地贴合路面起伏，提升抓地表现。转向节部分集成了刹车安装位、转向拉杆连接点，各个安装点位的位置精度直接决定了车轮的定位参数，在设计时预留了足够的调整余量，能够满足后期四轮定位时的外倾、前束参数调整需求。整个悬架的安装边界充分考虑了整车底盘的布置空间，横向宽度适配常规乘用车的轮距要求，上下跳动行程兼顾了公路行驶的支撑性与非铺装路面的通过性，各个铰接点的衬套刚度经过匹配，能够在过滤路面细碎震动的同时，保证转向时的响应速度，不会因为衬套过软导致转向虚位过大，也不会因为刚度过高导致路面颠簸直接传递到车身，影响乘坐舒适性。该结构还充分考虑了制动系统、转向系统的安装避让，在横摆臂与转向节的结构设计上预留了刹车卡钳、刹车盘、转向拉杆的安装空间，不会在车轮大角度转向、极限压缩行程时出现构件之间的运动干涉，能够满足整车在各种极限工况下的使用需求。
