可焊接式扭锁底部五金构件设计

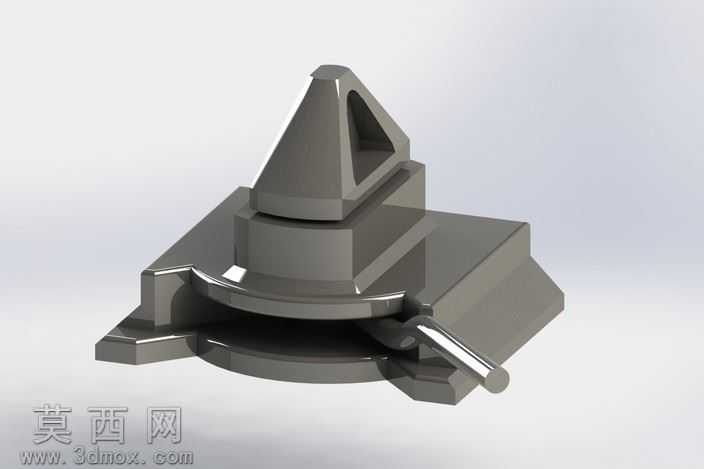

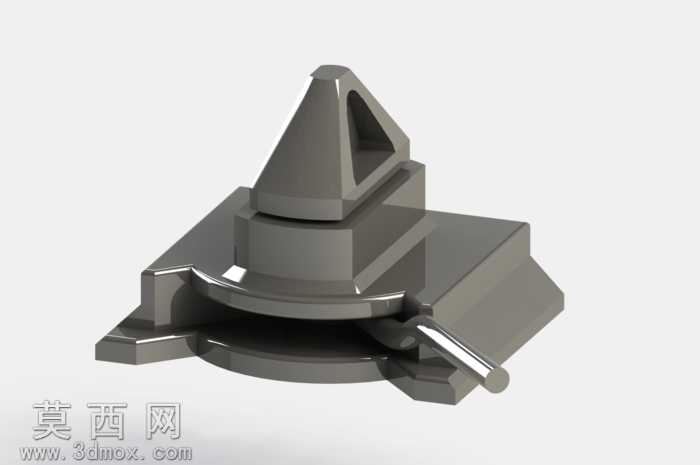

本模型为可焊接安装的扭锁底部五金构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循五金锁具的实际装配逻辑与尺寸公差要求，对每一处结构特征都做了精细化处理。首先从底座安装结构开始构建，底部设计为平整的焊接贴合面，边缘设置有对称的定位凸耳结构，能够在焊接作业时快速找准安装位置，避免焊接偏移，凸耳处做了圆角过渡处理，可有效降低焊接应力集中问题，提升构件与建筑基体焊接后的连接强度。中部为锁体的旋转承载结构，设置有环形的限位卡槽，卡槽的尺寸精度经过反复校核，能够与扭锁上部的旋转部件完美契合，保证锁体转动时的顺畅度，不会出现卡滞、晃动的问题，卡槽边缘做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，降低部件装配的难度。上部为锥形锁止头结构，锁止头侧面开设三角形减重镂空槽，在不降低结构整体强度的前提下有效减少构件自重，同时镂空结构也能减少铸造或机加工过程中的材料消耗，降低生产制造成本，锁止头的锥面角度经过反复调整，能够保证与容器锁位的卡合紧密性，锁止后不会出现松脱问题。侧部设置有扳动操作杆，操作杆与锁体内部的旋转机构做了一体化建模，杆身做了防滑纹理的细节处理，操作时的握持手感更佳，操作杆的转动行程做了限位设计，可精准控制锁止与解锁的两个极限位置，避免转动过度造成内部结构损坏。材质方面模拟了常用的铸钢五金材质效果，渲染时采用金属哑光质感，还原了五金构件经过喷砂处理后的真实表面状态，光影渲染下能够清晰展现每一处结构的棱角与过渡曲面，结构的装配关系清晰明了，可直接用于锁具生产的结构参考、安装施工的示意，也可作为五金类三维建模的教学参考案例，模型的所有特征均为可编辑参数，能够根据实际使用场景的尺寸需求快速调整对应参数，适配不同规格的容器锁固需求。
