单页式两孔安装小型合页铰链三维设计

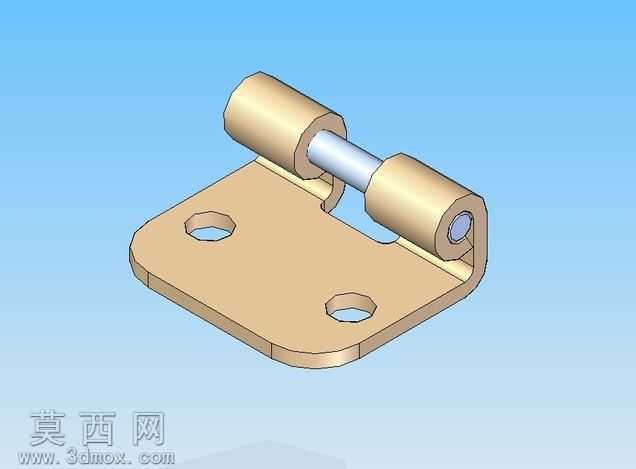

本作品为单页式小型安装铰链的三维建模成果，建模过程依托主流三维设计软件完成，整体遵循机械五金件的标准化设计逻辑，兼顾结构合理性与实际安装使用需求。建模初始阶段先完成主体结构的基准定位，以铰链的旋转销轴轴线为核心基准，依次搭建单页安装板、卷制轴套、销轴三个核心组成部分的基础特征。安装板部分采用带圆角的矩形平板结构，通过拉伸特征生成基础板体，对板体所有外边缘做统一的倒圆角处理，避免尖锐棱角带来的安装划伤风险，同时提升零件的外观质感；板体上开设两个内六角沉头安装孔，孔位沿板体长度方向对称分布，孔的尺寸适配常规自攻螺丝或机丝螺丝的安装规格，沉头结构可保证螺丝安装后端面与板体表面齐平，无凸起干涉。卷制轴套部分与安装板为一体化结构，建模时通过卷曲特征将安装板一端的延伸板材卷制成两个同轴的半封闭圆筒，两个圆筒之间预留均匀间隙，用于容纳另一页铰链的对应轴套结构，圆筒的内径与销轴外径采用间隙配合公差，保证铰链转动时无卡滞、无过大旷量。销轴部分为圆柱形光轴，建模时严格匹配轴套的内径尺寸，销轴两端做轻微的收边限位处理，防止装配后销轴从轴套中滑脱，完成装配后销轴与轴套的同轴度经过校验，转动轴线无偏移。材质渲染阶段，安装板与轴套部分赋予黄铜金属材质，调整材质的粗糙度参数模拟真实五金件的哑光金属质感，还原铜质铰链的温润金属色泽；销轴部分赋予光亮镀锌钢材材质，表面带有轻微的金属反光效果，与铜质部件形成清晰的材质区分，提升模型的视觉层次感。结构设计上充分考虑小型铰链的使用场景，整体尺寸紧凑小巧，安装板厚度适配轻型柜门、小型箱体门的安装需求，转动角度覆盖常规门体的开合范围，两孔安装的布局可保证安装后受力均匀，长期使用不易出现松动变形。建模过程中对所有配合面做了公差校验，既保证转动副的活动顺畅度，也避免配合间隙过大导致的门体晃动问题，整体模型特征完整，无缺失几何元素，可直接用于产品结构验证、安装演示或者3D打印样件制作等场景。
