家具柜门阻尼缓冲隐藏式铰链结构设计

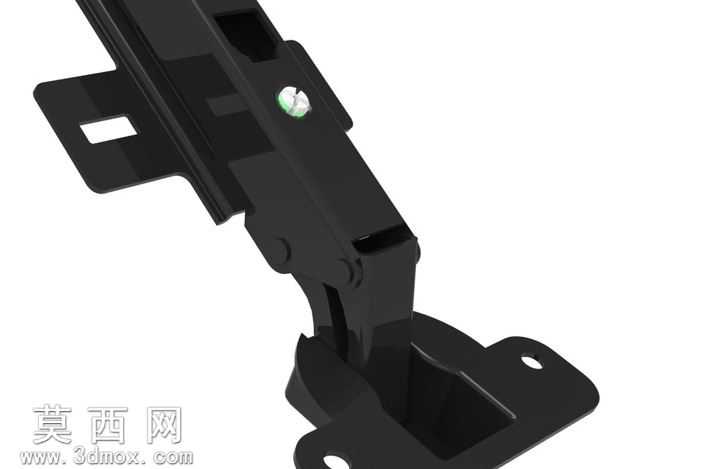

本作品为家具柜门用隐藏式阻尼铰链三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循实际五金件生产的尺寸公差标准，确保模型可直接对接后续开模生产环节。建模阶段首先梳理铰链的运动逻辑：该铰链为四连杆铰接结构，需实现柜门90度以上开合角度，同时内置阻尼缓冲结构实现柜门闭合末端的减速缓冲，避免柜门关闭时产生碰撞噪音与柜体损伤。建模时先绘制各铰接臂的基准草图，以对称平面为基准定位固定底座与活动门座的安装孔位，固定底座预留两个沉头安装孔用于与柜体侧板连接，活动门座预留对应安装孔用于与柜门背面连接，孔位间距符合通用家具柜门的安装规范，适配市面上多数16-22mm厚度的板式家具柜门。各铰接臂的建模采用实体拉伸与切除特征完成，铰接轴位置预留标准间隙配合量，确保各部件转动时无卡滞，同时还原了铰接位置的阻尼油缸安装槽结构，槽体尺寸匹配常规小型液压阻尼器的安装规格，阻尼器与铰接臂的联动位置做了限位结构设计，当柜门开合角度小于15度时自动触发阻尼缓冲效果。材质渲染阶段针对不同部件做了区分处理：主体金属铰接臂采用哑光黑色电泳材质，还原五金件表面的细腻磨砂质感，金属边缘做微小倒角处理避免锐边，符合家具五金的安全标准；铰接轴位置采用亮面金属材质，突出转动副的结构细节；安装孔位做沉头深度的精准还原，确保安装螺丝后螺丝头可完全埋入孔内不突出表面。模型同时还原了铰链的位置调节结构，固定底座上预留前后调节的滑槽，可实现柜门安装后前后2mm的位置微调，活动门座预留上下调节的偏心螺丝结构，可实现柜门上下3mm的高度调节，完全匹配实际安装时的调试需求。整体模型装配完成后进行了运动仿真验证，全程开合过程无部件干涉，阻尼触发位置准确，闭合末端缓冲效果平顺，各部件的壁厚设计符合五金冲压件的生产工艺要求，最小壁厚不低于1.2mm，确保结构强度满足日常使用的十万次开合测试标准。模型导出时保留了完整的特征树与装配约束关系，可根据不同柜门的厚度需求快速修改对应安装尺寸，也可直接用于产品宣传渲染图制作、安装说明动画演示等场景。
