履带式地雷探测清扫机器人结构设计

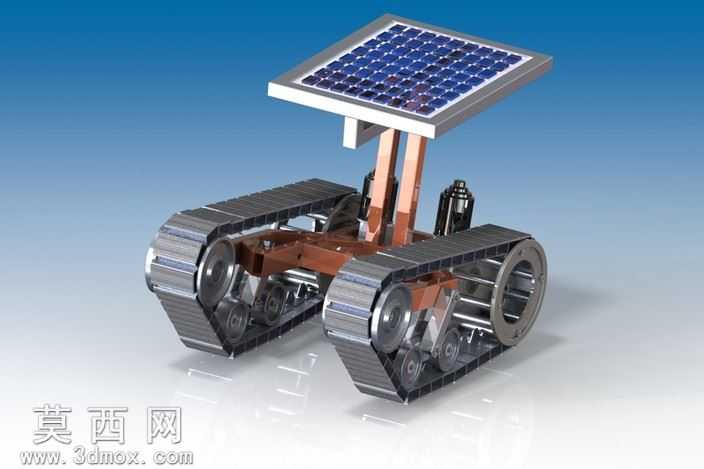

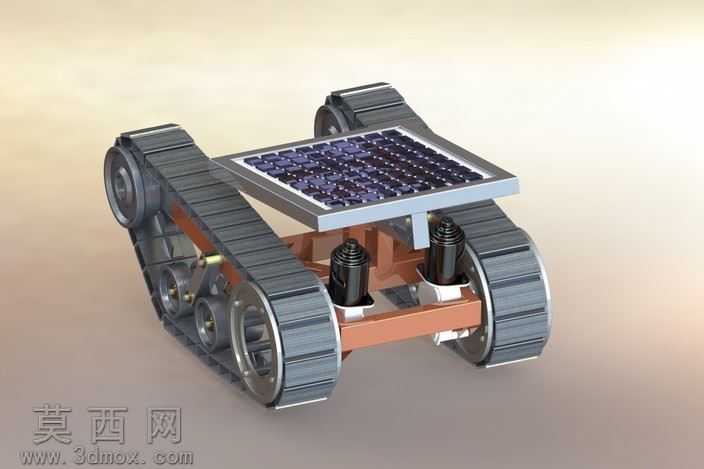

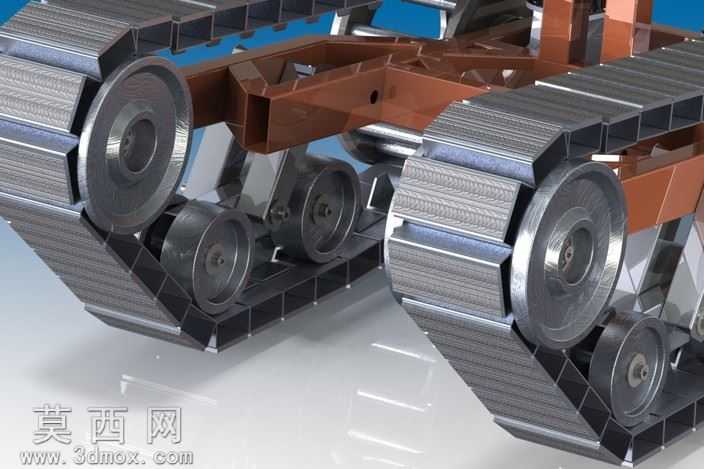

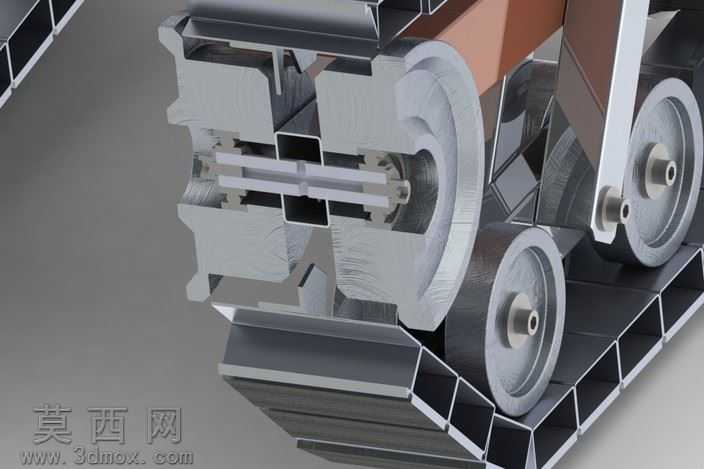

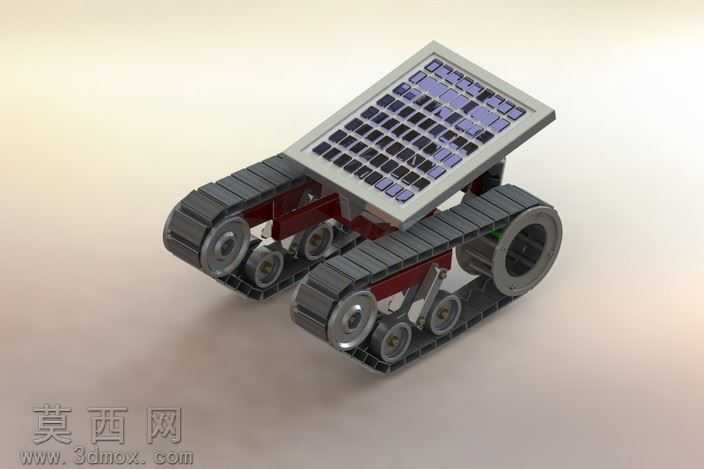

本作品为履带式地雷清扫机器人三维建模设计，采用SolidWorks完成全参数化零件建模与整机装配，配合渲染模块完成写实效果呈现。建模过程中首先完成行走模块的结构搭建：采用多负重轮履带行走构型，负重轮采用金属轮毂搭配橡胶轮缘的材质设定，轮体内部的轴承安装位、轮轴连接孔均按实际装配公差完成参数化建模，履带板采用铝合金挤压型材的截面特征，每块履带板的销孔连接位、防滑齿结构均逐一还原，保证履带传动的运动干涉校验可直接通过装配体完成。主体承载框架采用铝合金方管焊接结构建模，方管的壁厚、拼接焊缝的位置均按实际加工工艺设定，框架上预留的探测模块安装位、控制舱固定位、动力组件安装位均做了安装孔位的细节还原，方便后续直接导出工程图用于加工参考。动力传动部分，建模时还原了轮系的传动连接结构，驱动轮与负重轮之间的传动配合、轮轴的轴向定位结构、轴承的装配位置均严格按照机械设计规范完成，每个零件的材质属性均做了对应赋值：金属结构件赋予6061铝合金材质，轮缘赋予丁腈橡胶材质，紧固件赋予不锈钢材质，渲染时通过调整材质的粗糙度、金属度参数，还原真实金属零件的加工质感，橡胶部件的哑光质感也通过材质参数调整得到真实呈现。设计思路上，该机器人采用无线遥控操作的构型，整体结构紧凑重心偏低，适配复杂地形的排雷探测作业需求，建模过程中完成了整机的运动干涉检查，确保履带行走、轮系转动过程中无结构干涉，所有装配配合均采用符合实际装配逻辑的配合关系，可直接用于运动仿真演示，也可作为特种作业机器人的结构设计参考方案，帮助设计人员快速理解履带式排雷机器人的结构组成与装配逻辑。
