履带式多自由度抓取作业机器人结构

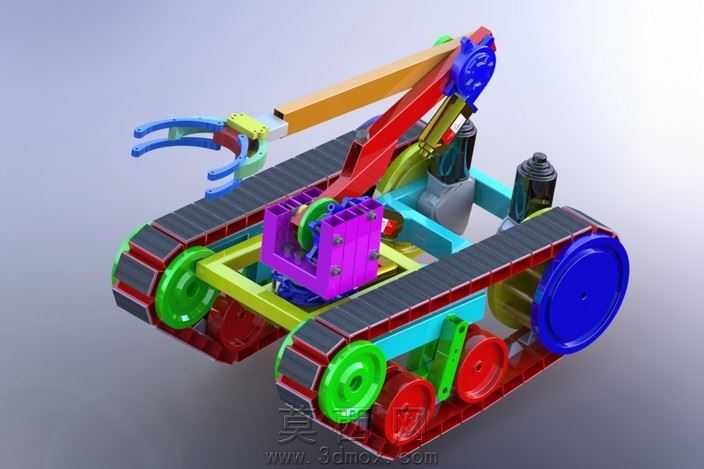

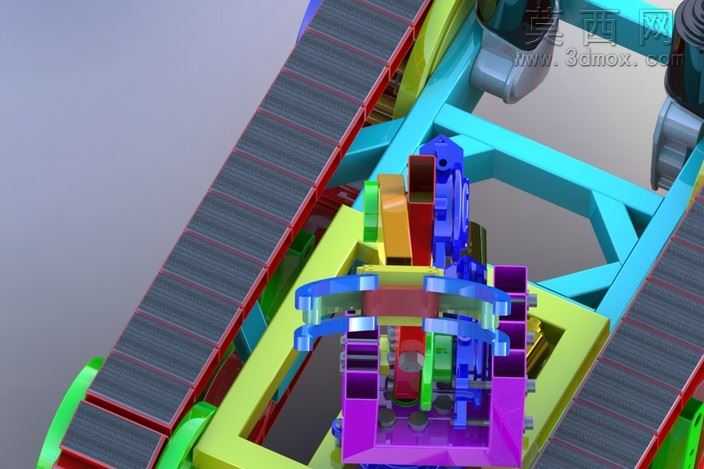

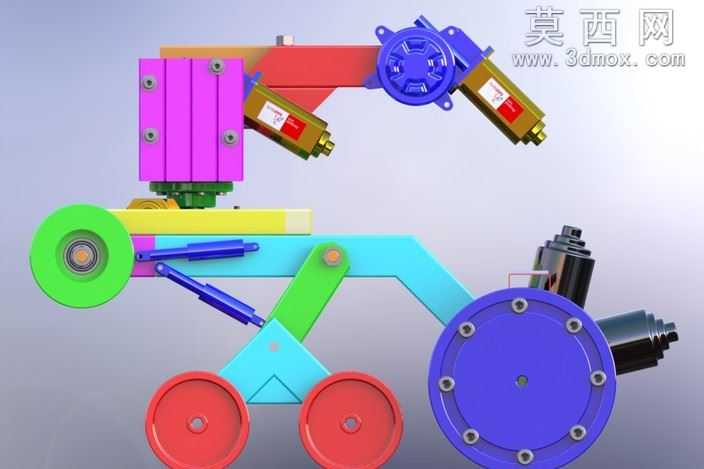

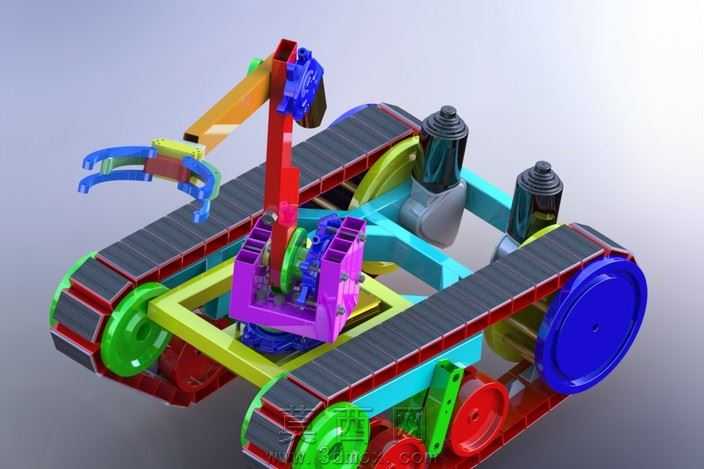

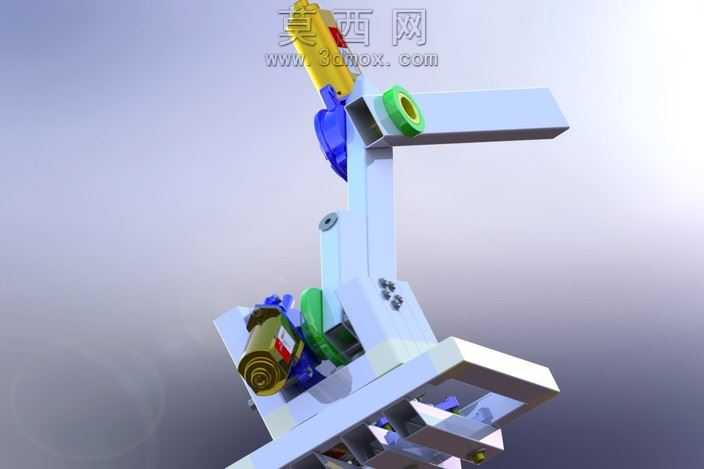

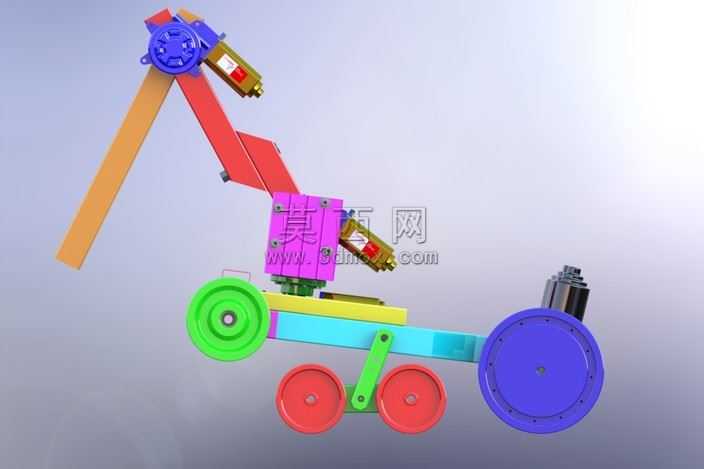

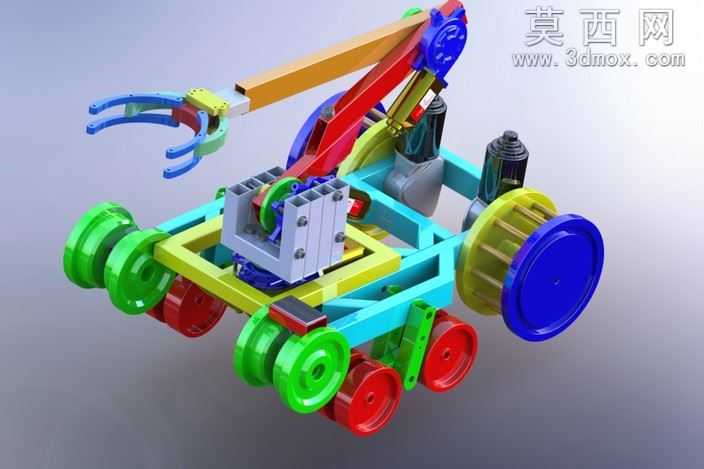

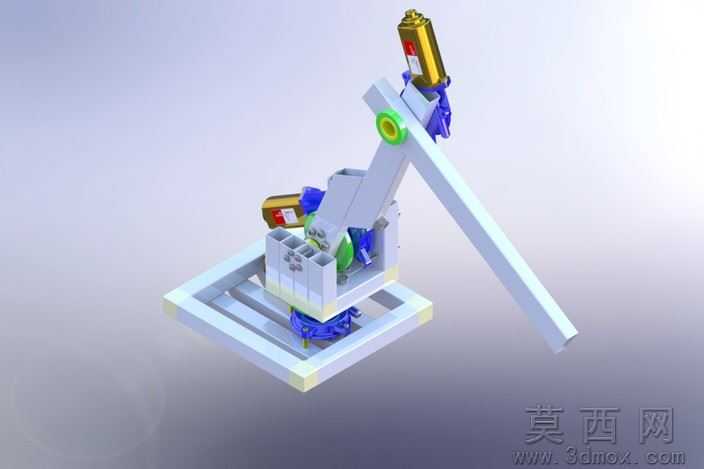

本作品为履带式移动抓取机器人三维装配模型，采用自底向上的建模思路完成全结构搭建，首先完成履带行走模块的独立建模：对履带板、驱动轮、导向轮、承重轮分别进行参数化草图绘制，通过拉伸、切除、阵列特征完成单个履带板的细节结构，再通过路径配合与链阵列完成整条履带的装配约束，保证履带与轮系的啮合关系符合机械传动逻辑，底盘框架采用不同截面的型材结构拼接，通过配合约束完成行走电机、电池安装位的预留，还原履带底盘的越障通行结构特性。其次完成多自由度机械臂模块的建模：从底座回转结构开始，依次完成大臂、小臂、腕部的关节结构设计，每个关节处预留舵机或电机的安装腔体，对关节处的轴承安装位、连接法兰做了细节还原，保证机械臂的俯仰、回转自由度结构符合运动逻辑，臂体采用不同色彩的材质区分不同结构件，便于直观识别各段臂体的装配层级。末端执行器采用夹爪式抓取结构，对夹爪的指节、开合驱动结构做了细节建模，还原夹爪开合抓取小体积物件的结构功能。建模过程中对所有装配体添加了合理的配合约束，可直观展示整机的结构组成与运动逻辑；渲染阶段采用纯色浅灰背景，对不同结构件赋予高饱和度的差异化材质色彩，红、蓝、绿、黄、紫等不同色彩分别对应底盘、轮系、臂段、夹爪等不同部件，既提升了模型的视觉辨识度，也能清晰区分各装配层级的零件归属，无需剖切即可直观分辨整机的结构布局。整体设计兼顾移动通行与作业抓取功能，结构紧凑合理，各部件的连接关系、安装位都做了完整还原，可用于机器人结构原理展示、教学演示或相关移动作业机器人的方案参考，模型完整呈现了履带移动机器人搭载多自由度抓取臂的典型结构形式，细节处的轮系啮合、关节连接、夹爪结构都做了符合机械设计逻辑的还原，没有出现结构干涉或装配逻辑错误。
