焊机卸料多工位拾取机械手结构设计

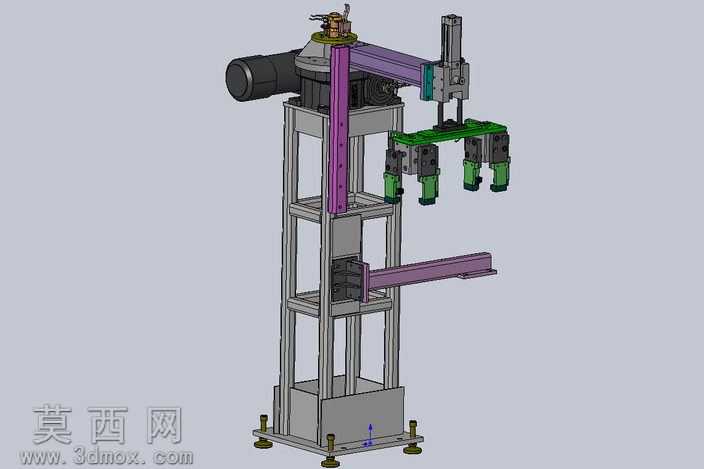

本模型为焊机配套的卸料拾取作业机构，采用三维建模软件完成全参数化结构搭建，整体以立式框架作为承载基座，建模过程中对铝型材拼接机架的连接节点、底部可调脚轮的调平结构、配重安装腔的布局都做了精细化还原，确保各部件装配关系完全符合实际机械加工与装配的公差要求。模型渲染阶段针对不同部件赋予了对应材质属性：立式机架的金属型材赋予哑光银灰色铝合金材质，表面做轻微磨砂质感处理，还原工业铝型材的真实表面纹理；竖向传动导轨的紫色防护盖板赋予硬质工程塑料材质，调整反射参数模拟塑材表面的低反光特性；横向悬臂梁赋予碳钢喷塑材质，表面做细微颗粒质感还原喷塑工艺的触感；末端的多组气动夹爪分别赋予黑色气缸主体材质与绿色聚氨酯夹头材质，通过材质区分清晰展现不同功能部件的边界，提升模型的辨识度。结构设计上采用立柱回转搭配横向悬臂伸缩、竖向升降的三轴运动架构，回转驱动单元布置在机架顶部，通过大扭矩传动组件带动悬臂完成水平方向的角度回转，可覆盖焊机工位与待料工位的作业范围；横向悬臂通过线性导轨实现水平方向的伸缩进给，配合竖向滑台完成Z轴方向的升降动作，末端搭载四组并行布置的气动夹爪，可同时完成多个工件的同步拾取，大幅提升卸料作业的效率；机架中部额外设置横向支撑臂，用于布置管线拖链与气动阀组，避免运动过程中管线拉扯干涉。设计思路围绕焊机卸料的实际工况展开，针对焊接后工件温度较高、人工拾取存在安全隐患的痛点，采用机械化拾取替代人工操作，多夹爪并行的设计适配批量焊接生产的节拍要求，立式框架的结构设计占用车间地面空间更小，底部可调脚轮可适配不同平整度的车间地面，整体结构模块化程度高，各传动组件、执行组件均可单独拆卸维护，降低后期设备运维的成本，建模过程中对所有运动部件的行程范围做了干涉检查，确保各轴运动过程中无部件碰撞，运动路径顺畅无卡顿，完全满足实际生产中焊机卸料工位的自动化作业需求。
