半自动耳挂焊接加工专用设备结构设计

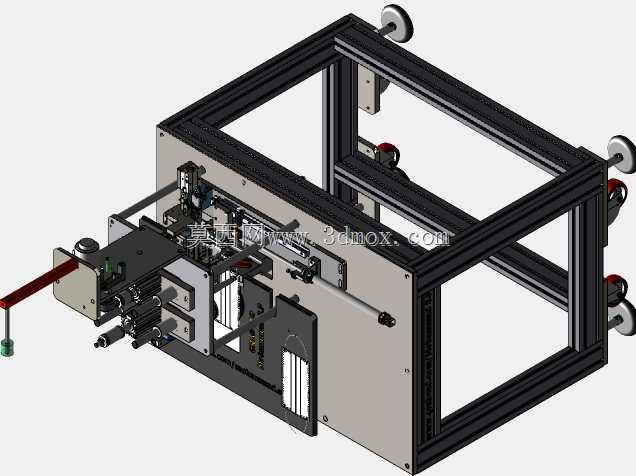

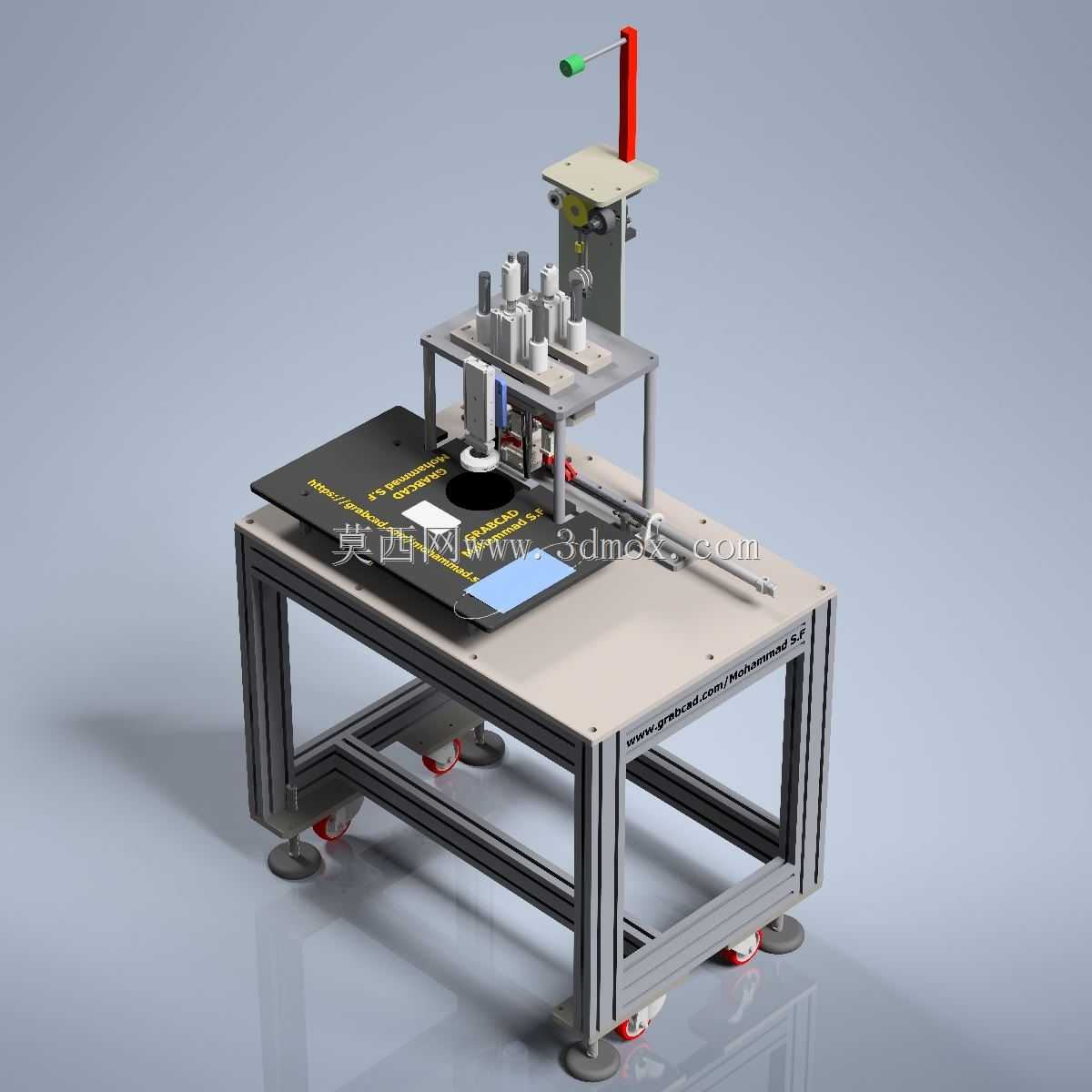

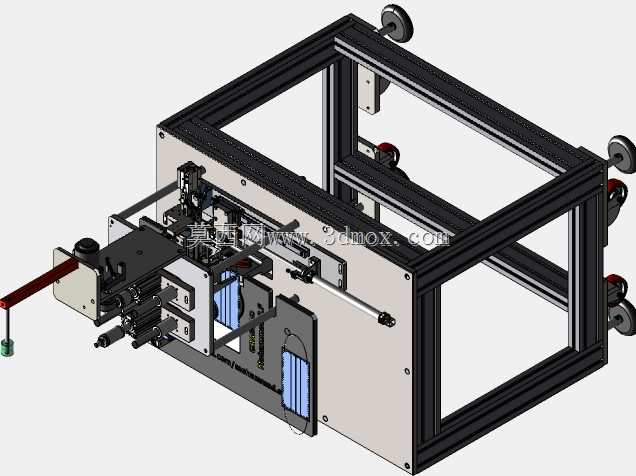

该设备主要应用于消费电子配件、小型五金饰件生产领域的耳挂类工件焊接工序，针对传统手工焊接定位精度差、焊点一致性不足、作业效率偏低的痛点设计，适配小批量多批次的耳挂类产品加工场景，可完成耳挂与基体件的精准对位、压合、焊接全流程半自动作业，降低人工操作的技能门槛，减少焊接过程中工件移位、虚焊、焊穿等不良问题。设备整体采用铝型材搭建台式机架结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整机架水平度，避免作业过程中设备晃动影响焊接精度，机架台面预留充足的工装安装区域，整体安装边界适配常规车间流水线旁的工位布置，无需额外占用过大生产空间，台面下方预留走线与气动管路排布空间，方便后期维护调整。设备核心功能模块分为工件定位工装、垂直压合执行单元、焊接执行组件三部分，定位工装根据耳挂工件的外形轮廓做仿形设计，可快速放置待焊接的基体与耳挂配件，无需反复对位调整，压合单元采用气动驱动结构，可根据不同工件的材质特性调整下压行程与压力，确保焊接前工件贴合紧密无间隙，焊接组件集成在压合单元侧方，压合到位后自动触发焊接动作，完成焊点加工后压合单元自动抬升，操作人员即可取出成品放入下一组待焊工件。设计过程中重点考量了操作的人机工程合理性，操作区域高度适配操作人员站立作业的舒适区间，控制元件布置在台面侧方易触碰的位置，减少作业过程中的多余动作，机架上层的支架结构采用模块化设计，可根据不同规格耳挂产品的焊接需求，快速更换对应的定位工装与焊接头，无需对整体机架做大规模改动，提升设备的适配范围。设备的气动管路与线路均沿铝型材槽道内嵌布置，避免外露管线被工件剐蹭造成损坏，同时保持设备外观整洁，焊接作业区域周边预留防护挡板安装位，可根据实际需求加装遮光防护板，减少焊接弧光对操作人员的影响，整体结构兼顾了作业稳定性、操作便捷性与后期改造成本，适合中小五金加工、电子配件生产车间作为工位级焊接加工设备使用。
