汽车传动系统开式差速器结构设计

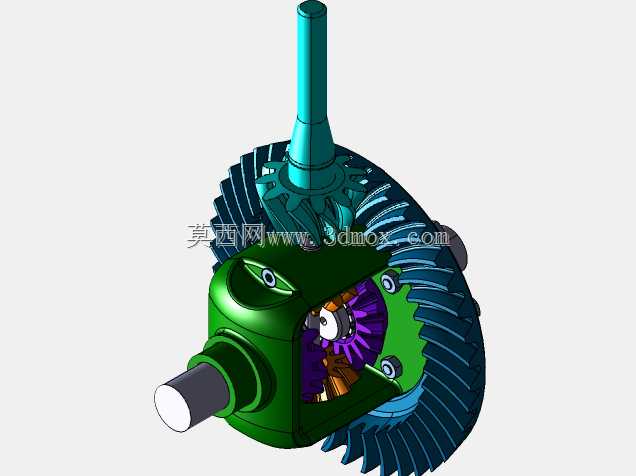

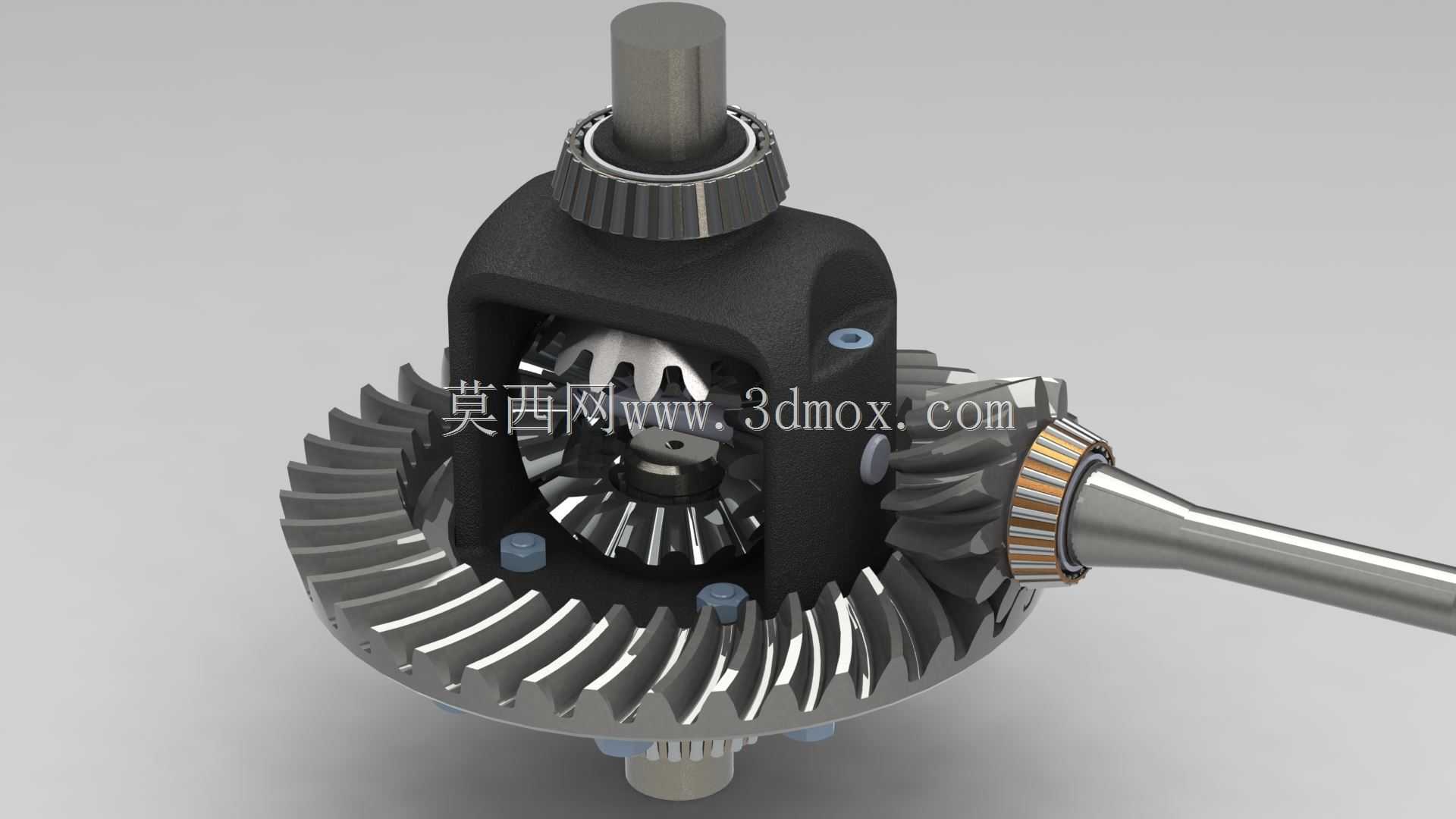

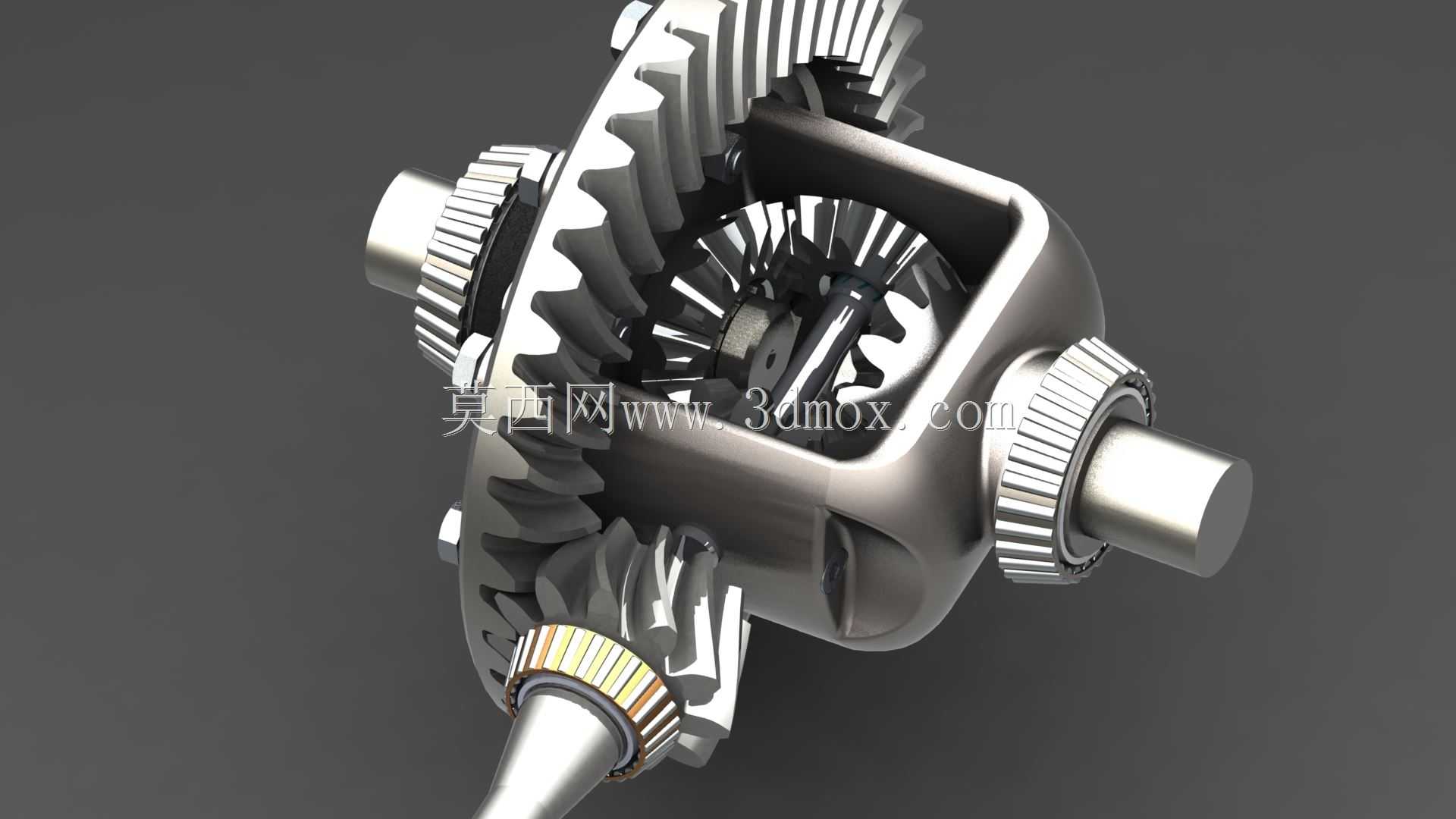

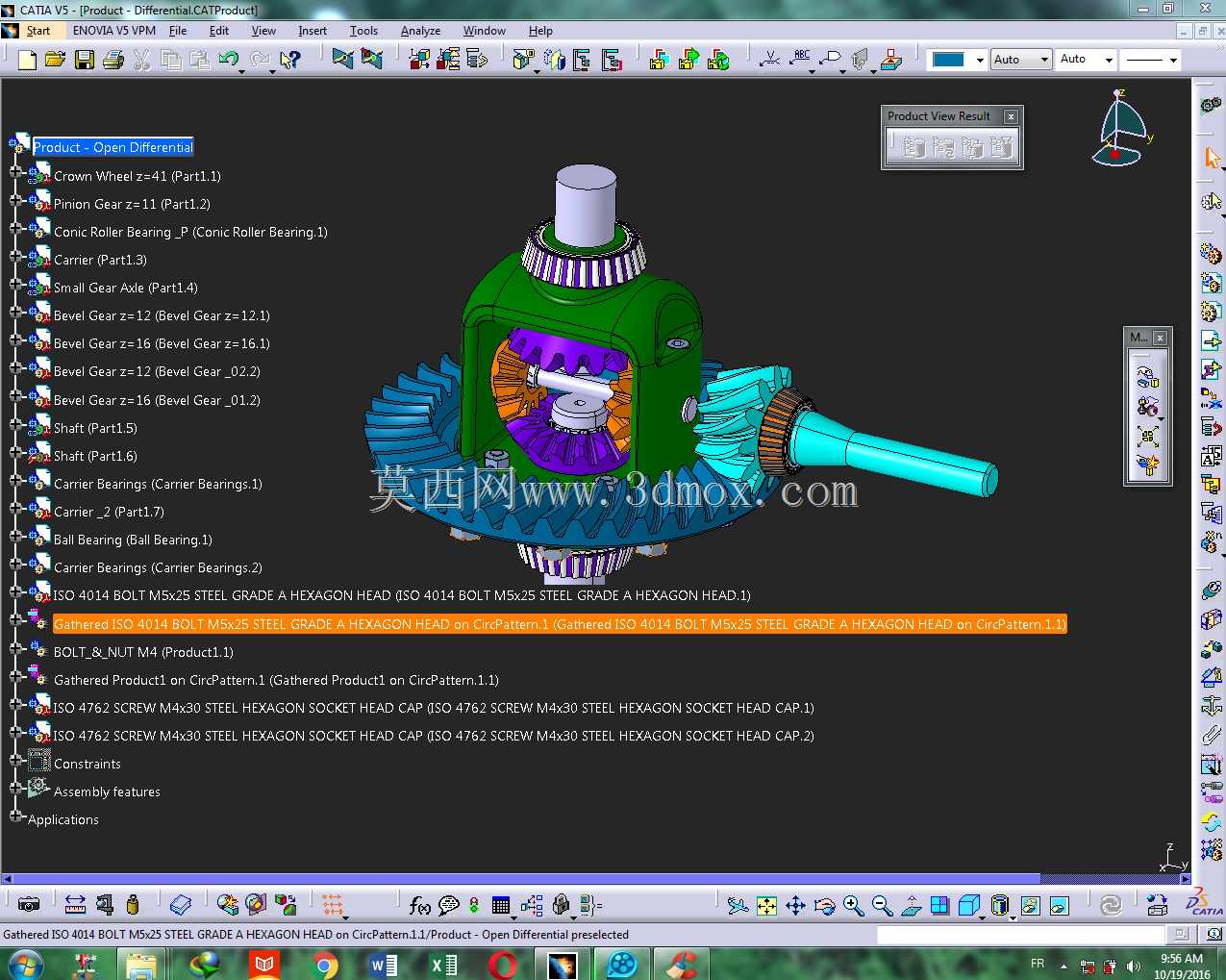

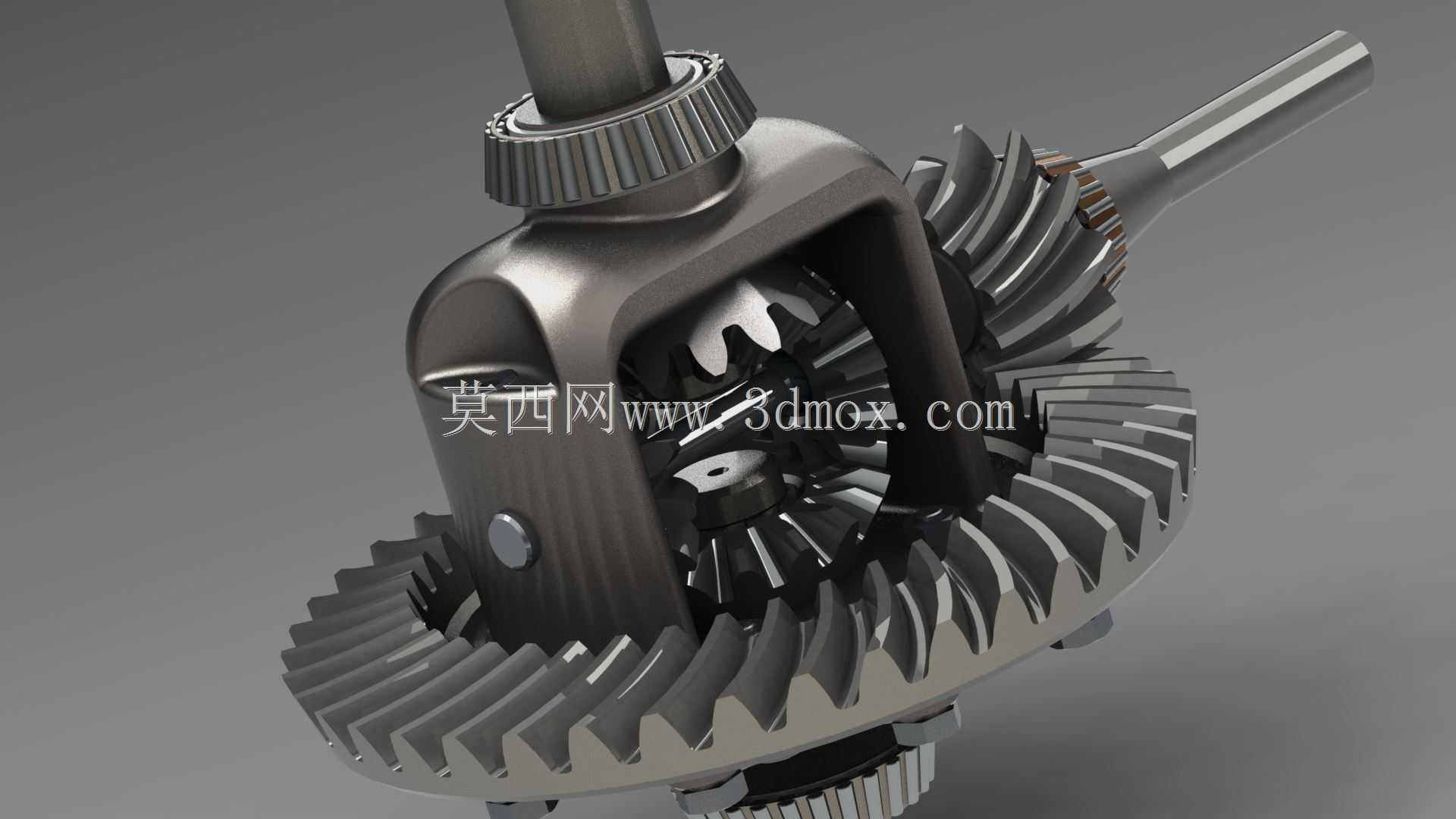

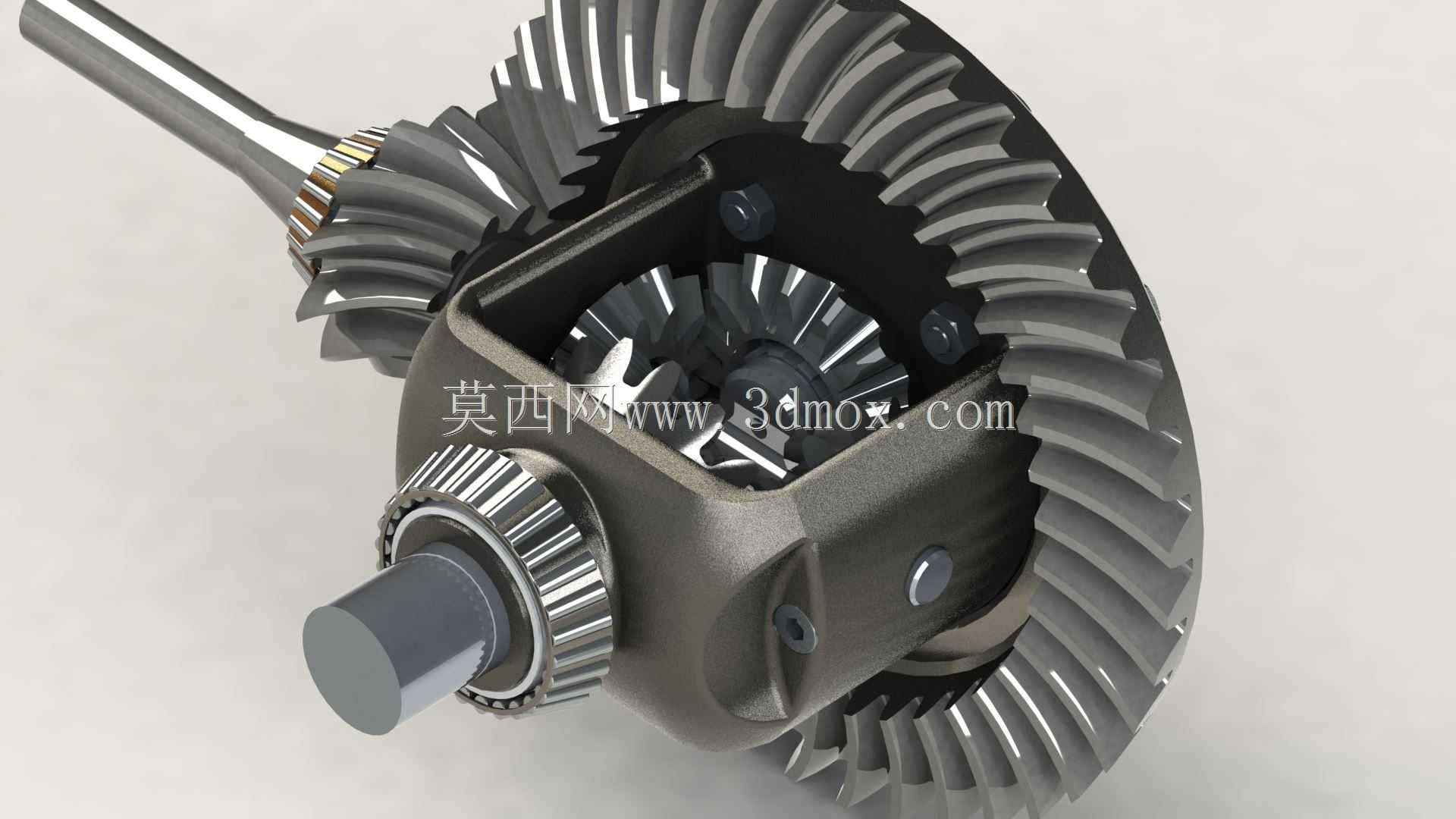

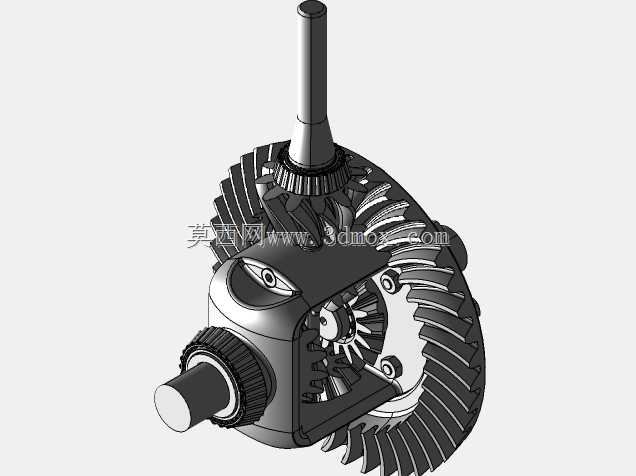

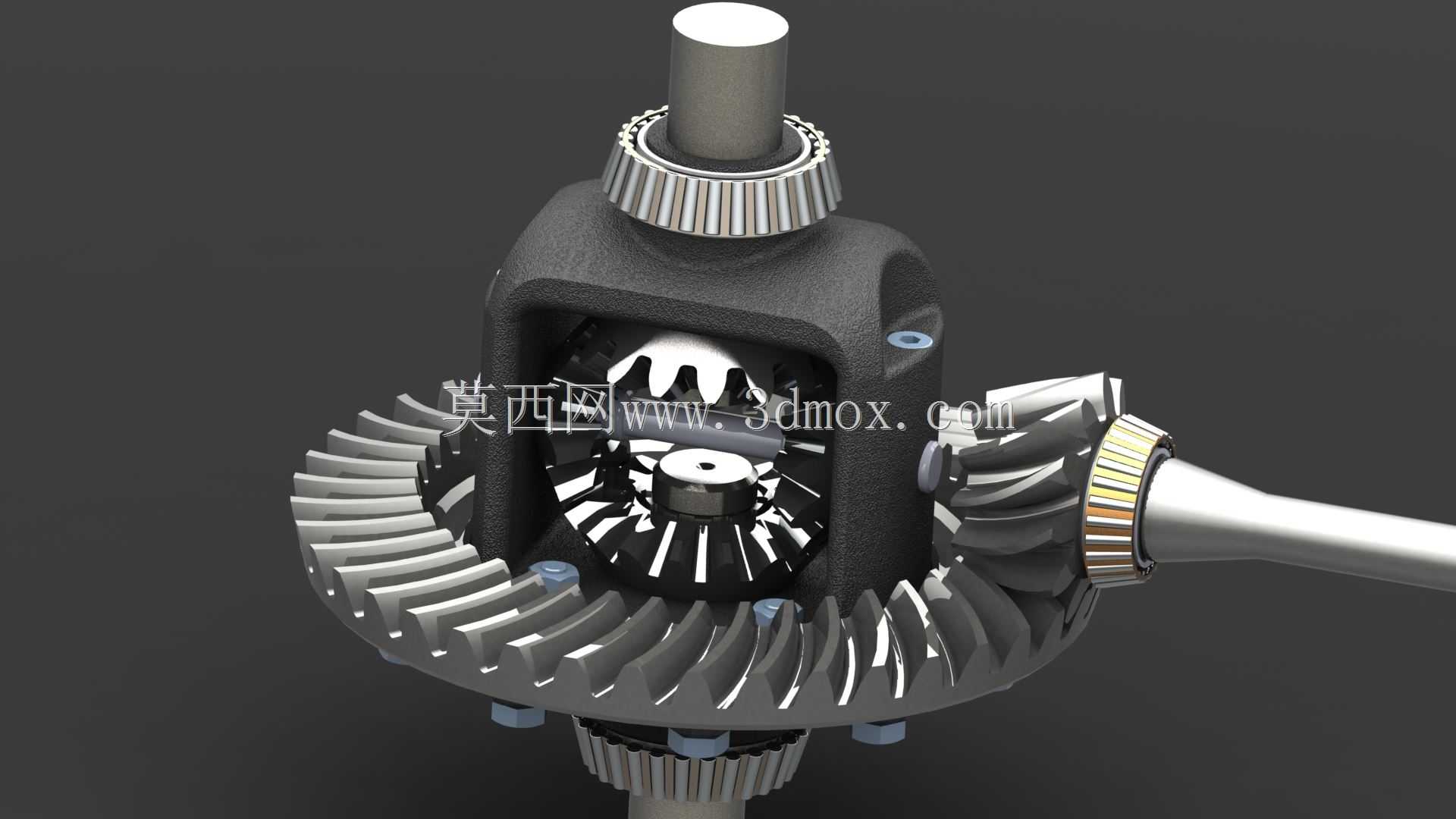

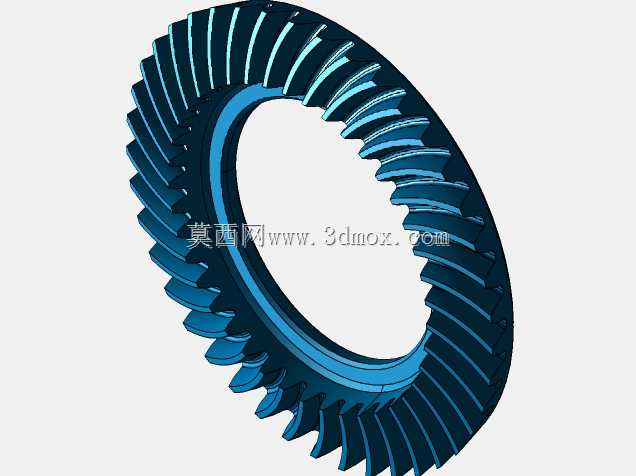

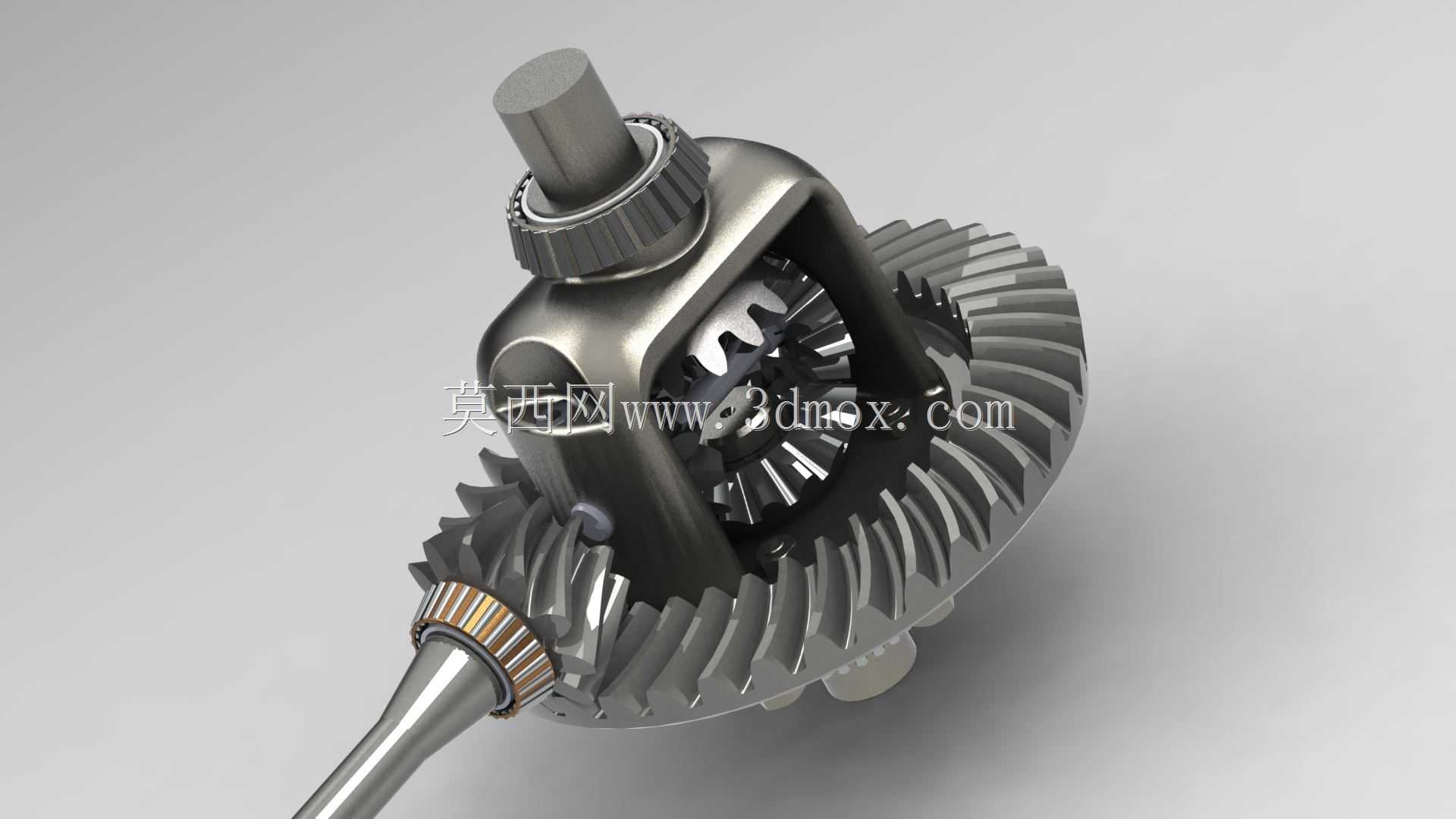

开式差速器作为汽车传动系统的核心部件之一，广泛应用于各类乘用车辆、轻型商用车辆的驱动桥总成中，承担着动力分流与转速差补偿的关键作用。在车辆实际行驶场景中，无论是铺装路面的直线行驶、弯道转向，还是非铺装路面的颠簸通行，两侧驱动轮的行驶轨迹长度都存在客观差异，若两侧车轮刚性连接同步转动，必然会出现轮胎滑磨、传动部件过载、转向阻力过大等问题，开式差速器正是为解决这一实际工程需求而设计的核心传动构件。该差速器采用对称式锥齿轮传动结构，核心组成包含主减速器从动锥齿轮、差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及配套的支撑垫片、锁紧部件，动力从变速器输出后经主减速器主动锥齿轮传递给大尺寸从动盆齿，带动差速器壳体整体转动，再通过行星齿轮的公转与自转组合，将动力按需分配给左右两侧半轴，最终传递至驱动轮。在设计思路上，该结构优先保障传动效率与工况适应性：行星齿轮与半轴齿轮采用渐开线锥齿形设计，齿面经过啮合特性优化，既保证直线行驶工况下行星齿轮仅随壳体公转、动力等比例分配给两侧半轴，也能在转向或单侧车轮附着力不足时，让行星齿轮产生自转，自动调整两侧半轴的输出转速，允许两侧车轮以不同转速转动，避免轮胎异常磨损与传动系统内应力累积。从安装边界来看，差速器壳体整体适配常规驱动桥的桥壳安装空间，从动盆齿的安装法兰定位尺寸、半轴齿轮的内花键参数、主减齿轮的啮合中心距都符合常规前置后驱、四驱车型的驱动桥布置要求，壳体外部的轴承安装位可直接适配标准圆锥滚子轴承，输入端主动锥齿轮的轴伸尺寸、花键规格可直接对接传动轴万向节结构，无需额外改动周边安装结构即可完成总成适配。壳体采用开放式铸钢结构，既保证了齿轮组的支撑刚度，也预留了充足的润滑空间，齿轮运转时可带动桥壳内的齿轮油飞溅，充分润滑各啮合齿面与支撑垫片，降低长期运转的磨损风险。需要注意的是，该开式结构的扭矩分配特性为两侧半轴输出扭矩始终保持近似相等，在单侧车轮处于低附着路面打滑时，另一侧高附着车轮也无法获得足够的驱动扭矩，这一特性决定了该结构更适配常规城市道路、公路行驶的乘用车型，能够在日常行驶场景下提供平顺的传动表现与自然的转向特性，兼顾制造成本、维护便利性与使用可靠性，是民用车辆传动系统中应用最为广泛的差速器结构形式。
