家具用黑色插销式蝶形连接构件

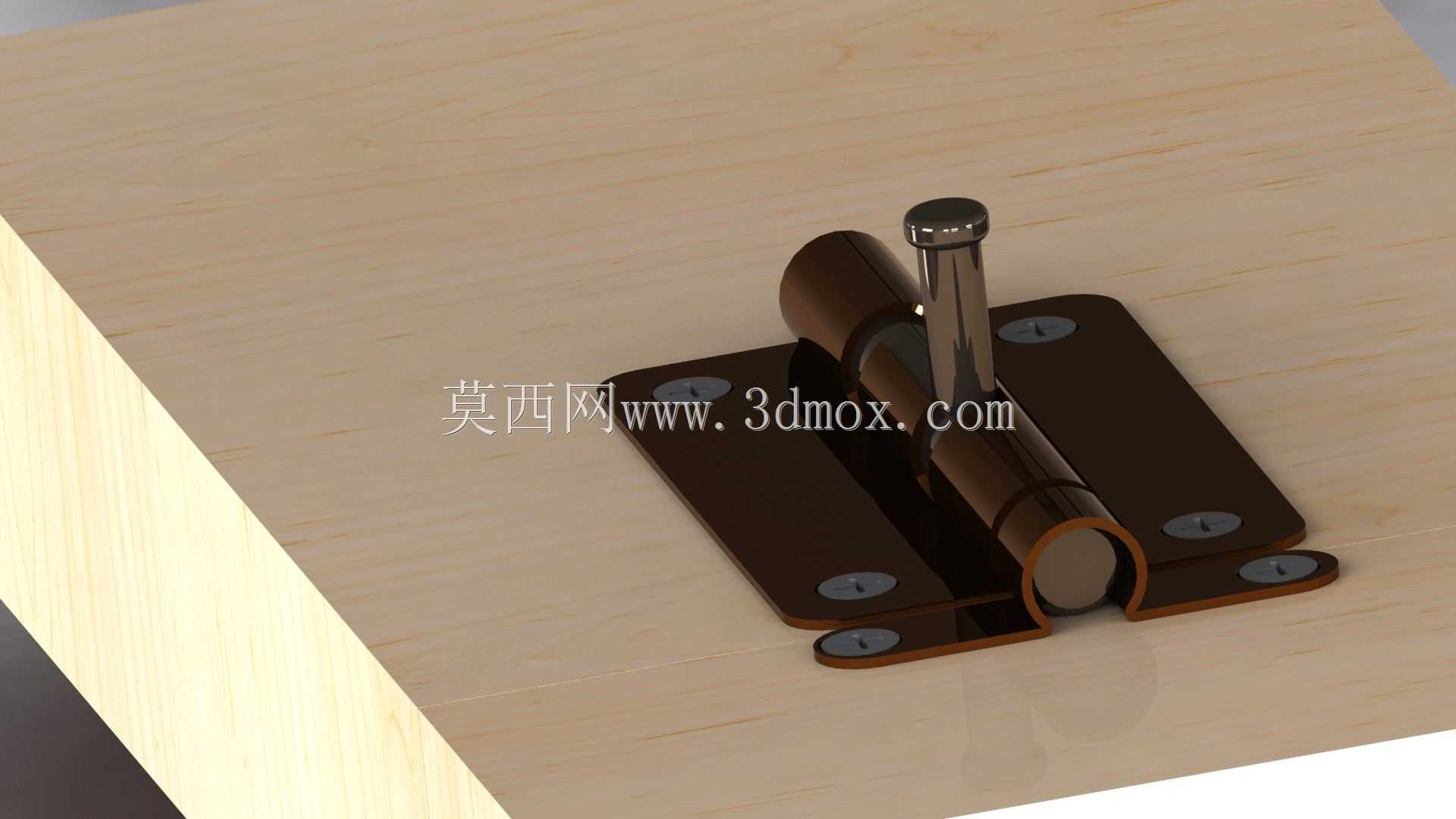

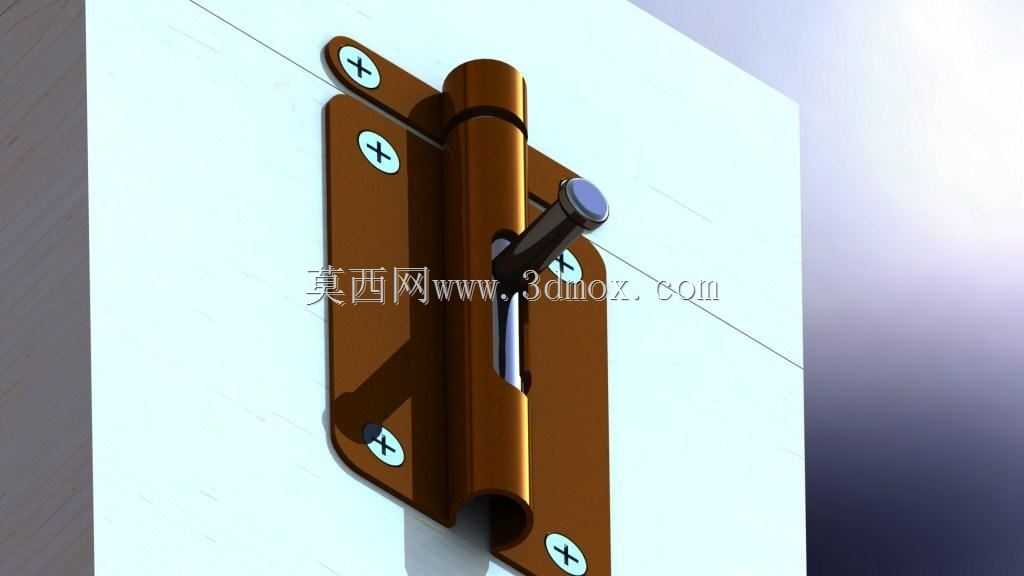

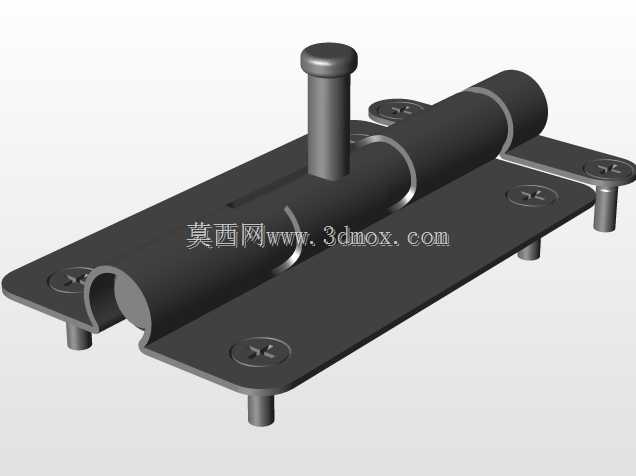

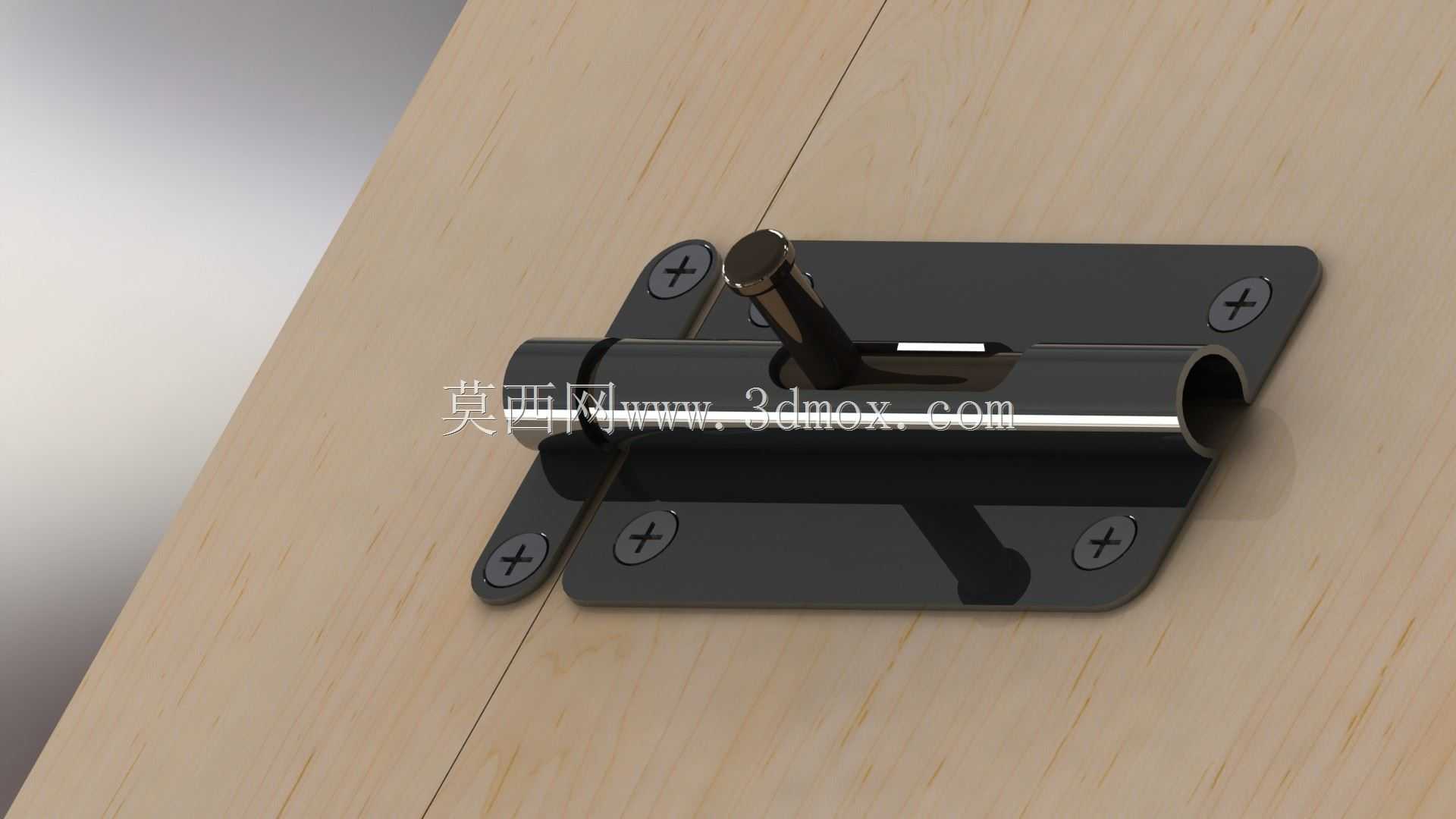

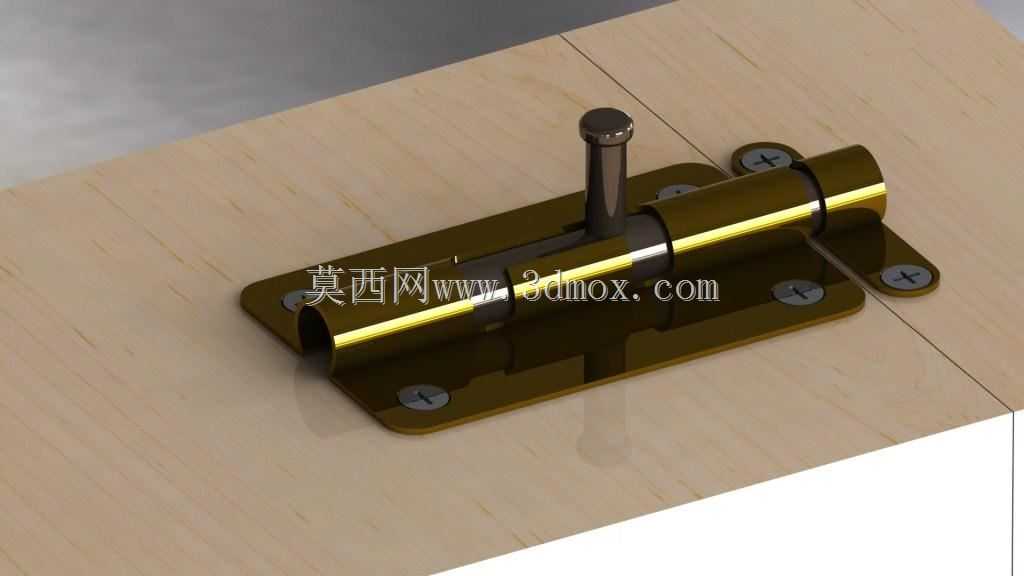

日常做家具结构设计时，这类插销式蝶形接头是小型柜体、室内木门、可拆卸板式家具上很常用的锁止连接件，很多人做方案时容易忽略这类小配件的安装边界，最后现场装的时候要么干涉要么锁止力度不够。先从实际安装场景说，这类构件大多用在需要频繁开合、又要保证闭合后无窜动的部位，比如定制衣柜的侧开检修门、榻榻米的储物格挡板、小型户外储物柜的箱门，还有部分模块化展柜的拼接部位，不需要额外装复杂的锁具，手动扳动蝶形拨杆就能完成锁止和解锁，操作时不需要借助额外工具，徒手就能完成开合动作，日常使用的容错率很高。从结构设计逻辑来看，整个构件分为固定底座、滑动销管、蝶形拨杆三个核心部分，固定底座做了双折边安装位，每个折边上预留两个沉头螺丝孔，安装时螺丝完全沉入孔位，不会突出表面刮蹭经过的物体，也不会影响销管的滑动行程。销管采用空心圆管结构，在保证整体抗剪强度的前提下尽可能降低自重，不会给安装的板材带来额外的负重压力，销管的滑动行程经过匹配设计，完全伸出时能插入对应配套的锁座孔位，插入深度足够承受日常使用中的横向拉扯力，不会因为轻微碰撞就脱开。蝶形拨杆的位置做了偏心限位设计，拨到锁止位置时会自动卡入销管的限位槽，不会因为门板晃动导致销管自行回退解锁，拨杆的握持部位做了圆弧过渡，没有尖锐棱角，日常操作扳动时不会划伤手指。做三维建模时要特别注意安装边界的预留：底座贴板安装时，要保证销管轴线和配套锁座的孔位同轴度误差控制在0.2mm以内，不然会出现销管插不进去或者卡滞的问题；底座的安装平面要保证平整，如果板材表面有凹凸，要提前加垫片调平，不然螺丝拧紧后底座变形会直接导致销管滑动不畅。另外要注意销管伸出方向的预留空间，不能有其他结构件挡住销管的伸缩路径，拨杆的转动范围内也不能有突出的装饰条或者其他五金件，避免扳动拨杆时出现干涉。这类构件的表面做了黑色哑光喷塑处理，除了基础的防锈能力，和深色系的家具板材搭配时视觉整体性更好，不会因为五金件颜色突兀破坏家具的整体外观，喷塑层的厚度控制在合理范围，不会因为涂层过厚导致销管和底座的配合间隙变小出现卡滞，也不会因为涂层太薄容易磨损露底生锈。从受力角度来说，这类接头主要承受横向的剪切力，不适合作为承重吊件使用，选型时要根据门板的重量和使用频率匹配对应的销管壁厚，日常民用家具场景下常规壁厚的款式完全能满足使用需求，如果是用在户外或者频繁开合的商用场景，就要适当增加壁厚，提升整体的耐用性。
