交错啮合螺旋齿轮传动组件结构设计

螺旋齿轮作为交错轴传动场景下的核心传动部件，广泛应用于空间交错轴动力传递的各类机械设备中，常见于轻工机械的进给传动单元、小型动力传输的换向机构、精密仪器的微调传动模块，以及部分对传动空间布局有紧凑要求的专用设备内部，可在两轴轴线既不平行也不相交的安装条件下，完成旋转动力的稳定传递，弥补直齿轮仅能适配平行轴传动、锥齿轮仅能适配相交轴传动的场景局限。

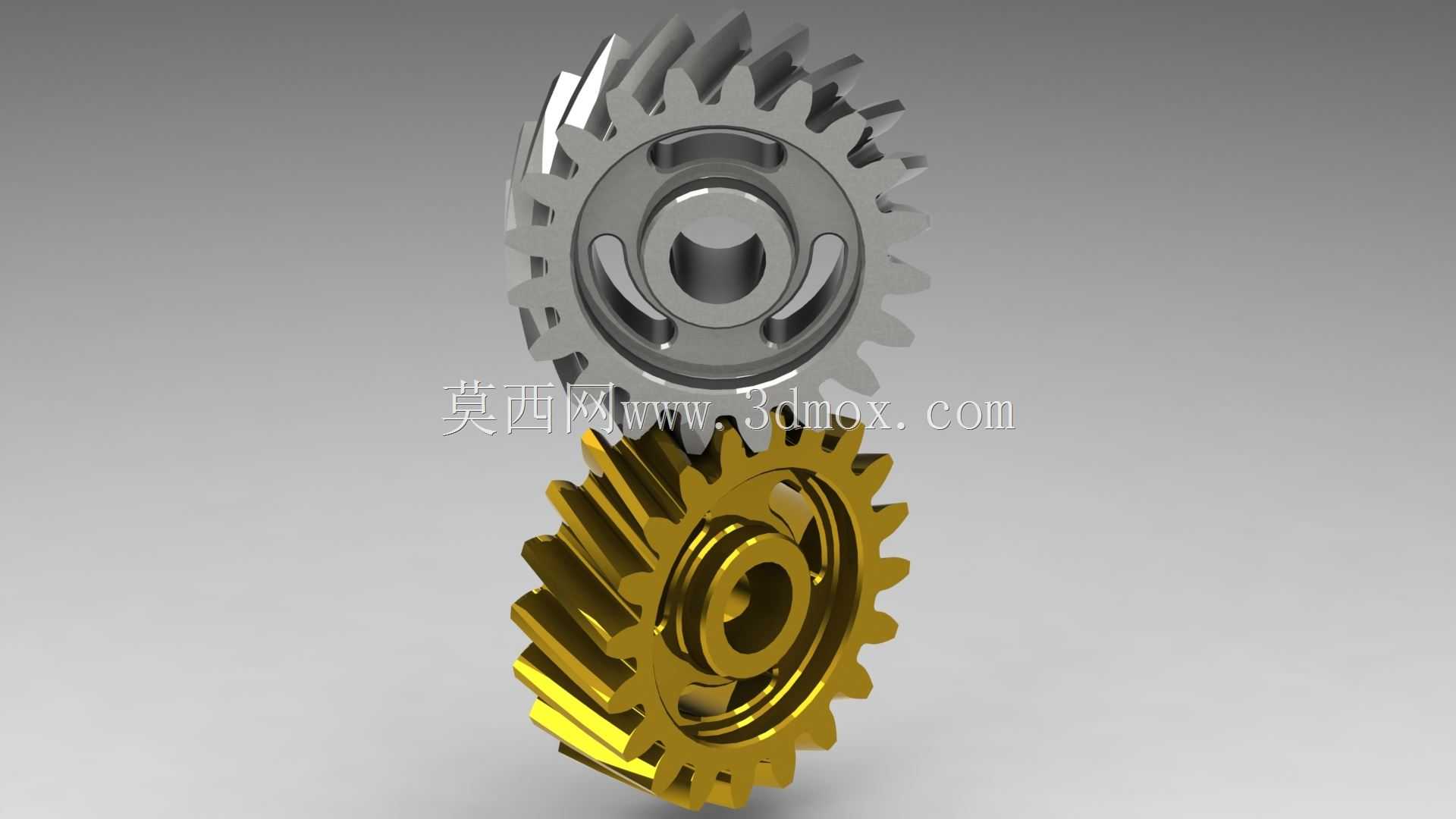

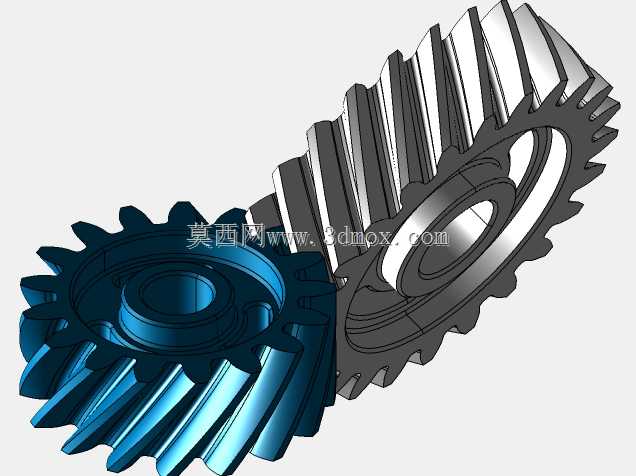

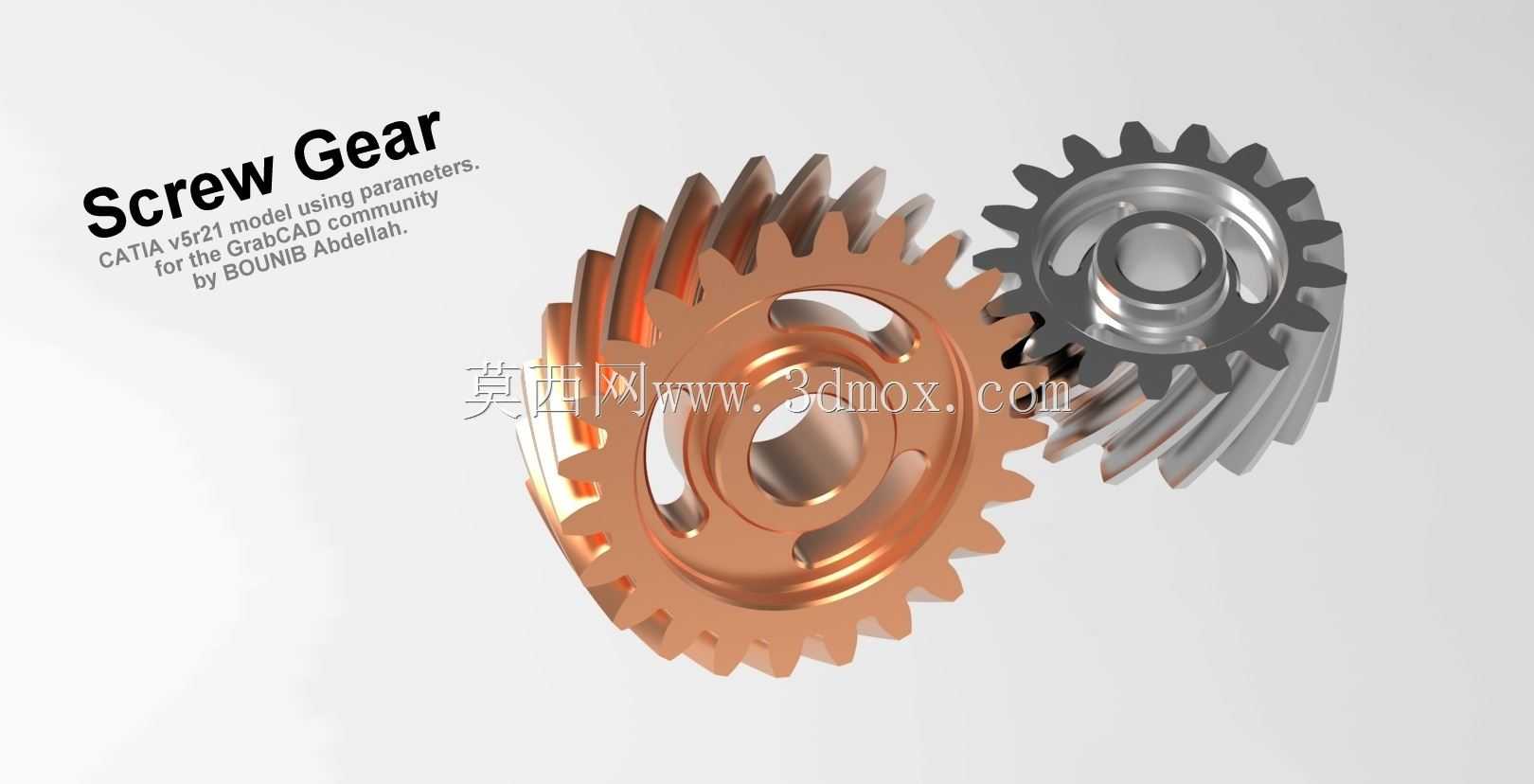

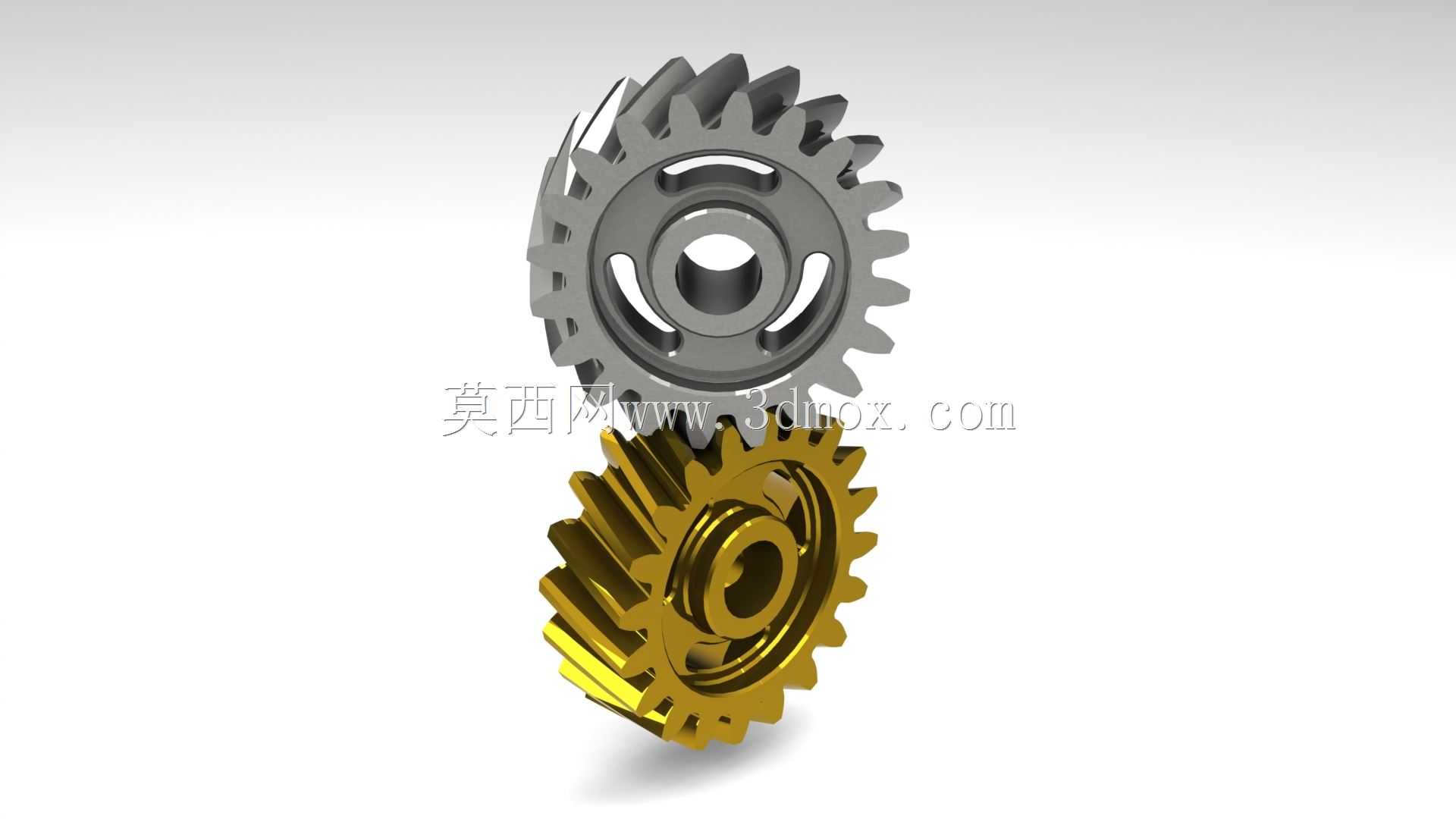

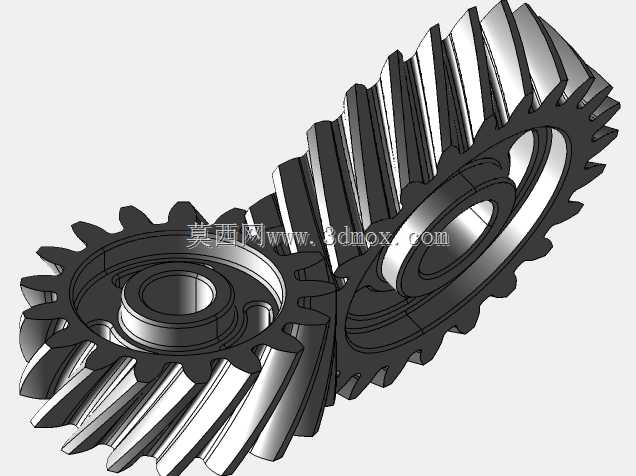

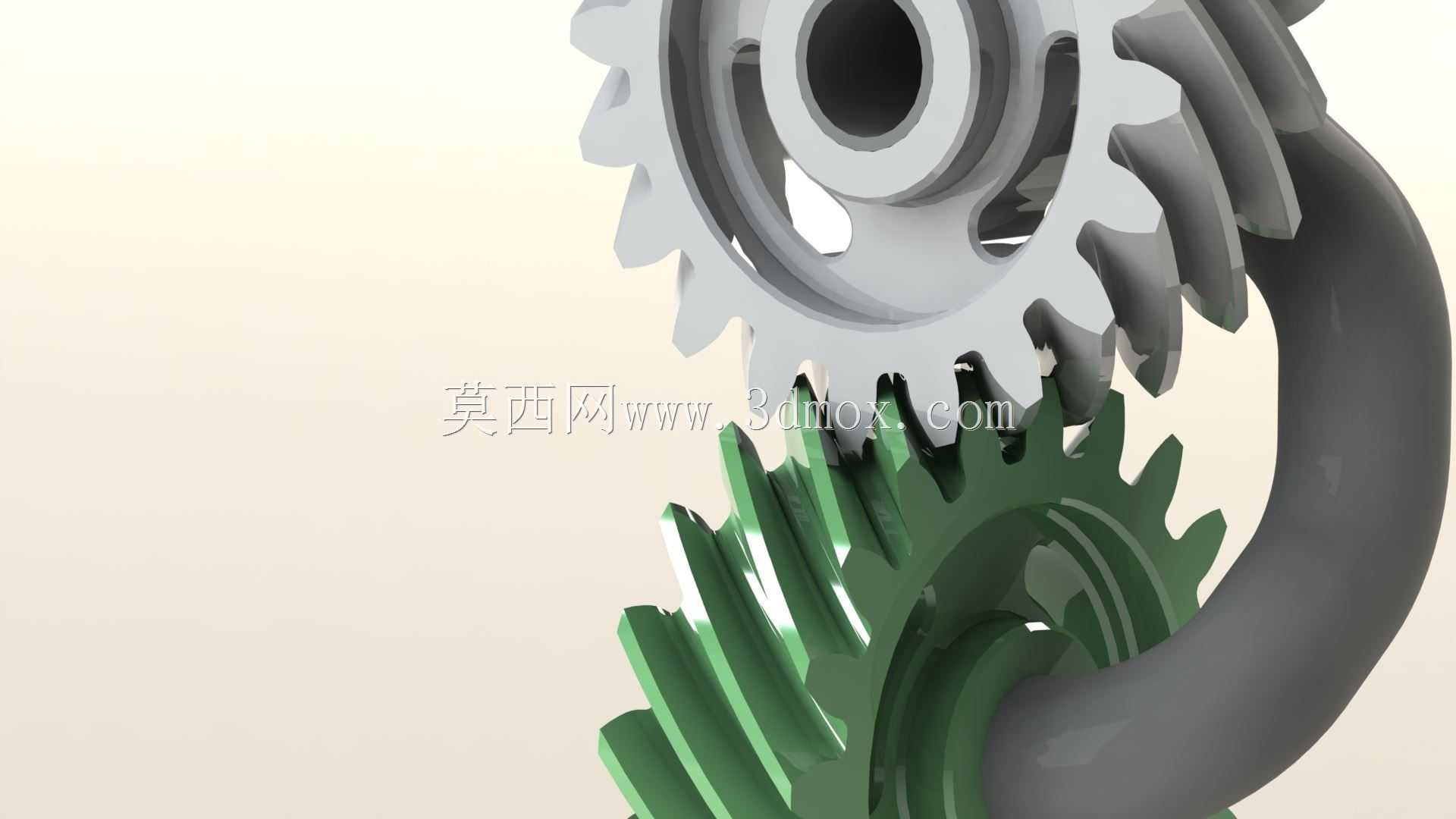

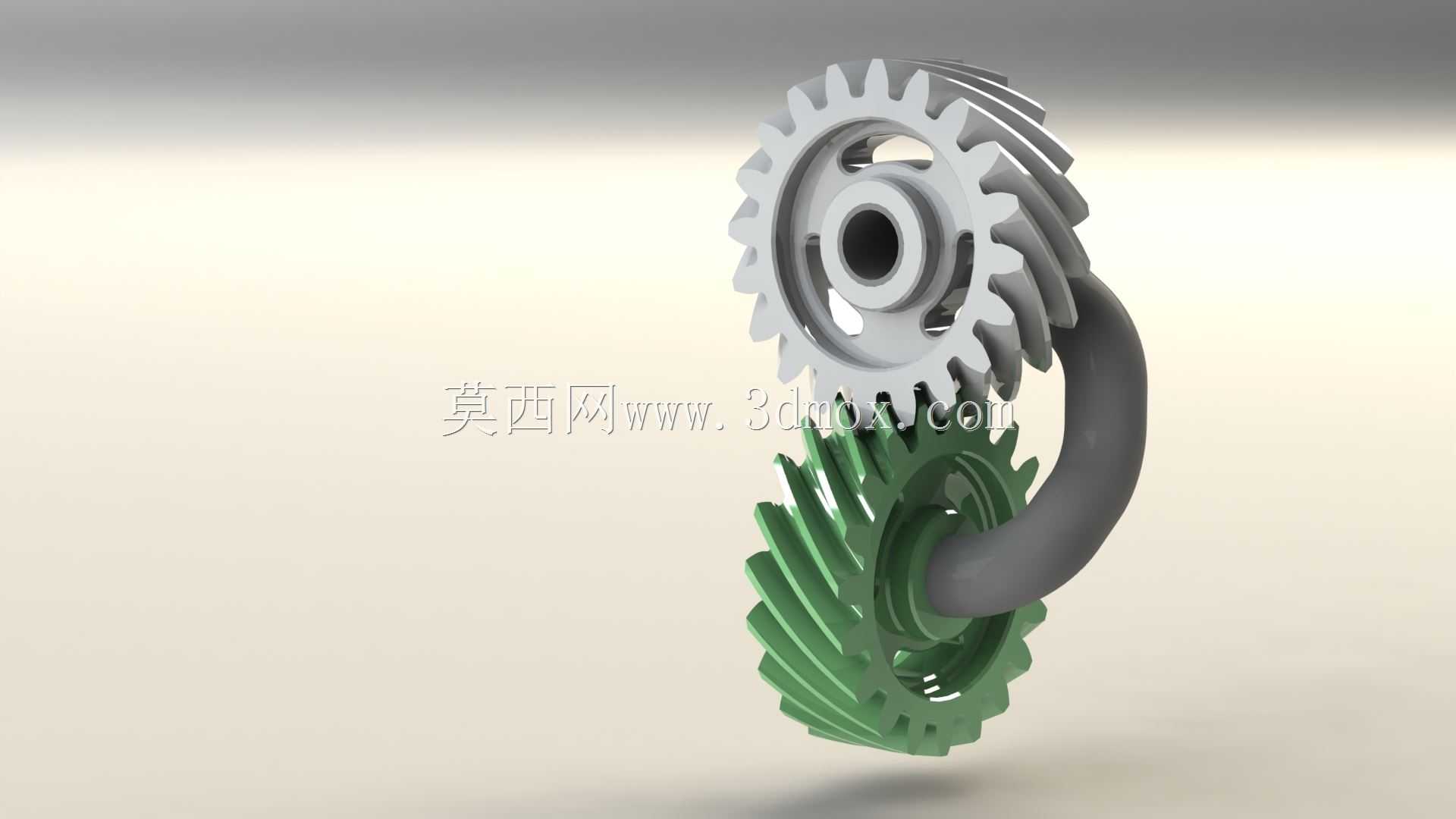

这套螺旋齿轮传动组件采用成对啮合设计，两个齿轮分别采用不同的表面处理质感呈现，可直观区分主动轮与从动轮的装配关系，齿形采用渐开线螺旋齿廓设计，齿向沿齿轮轴向呈规律螺旋升角排布，相比直齿圆柱齿轮，啮合过程中轮齿是逐步进入接触、逐步退出啮合，传动过程冲击更小、运行噪音更低，单齿承受载荷的接触时长更长，可在同等模数、同等齿宽条件下传递更大的扭矩，适配中等转速、有一定载荷要求的交错轴传动场景。

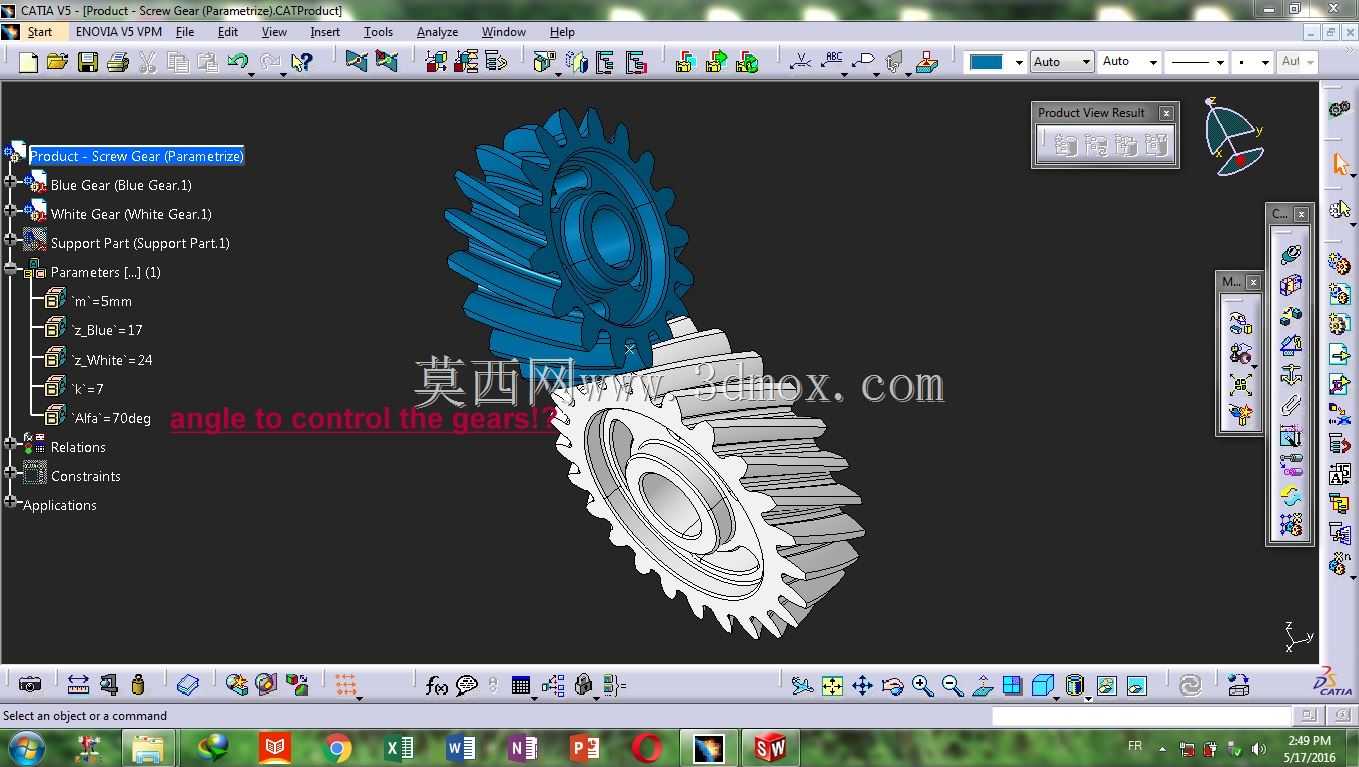

设计过程中重点围绕齿廓参数的匹配性展开，通过调整螺旋升角的取值，可适配不同轴交角的安装需求，当螺旋角调整至特定数值时，还可直接转换为直齿圆柱齿轮适配平行轴传动场景，具备较强的参数复用性。齿轮本体采用辐板式轻量化结构，中心设置带键槽的安装轴孔，可通过平键与传动轴实现周向固定，轮毂位置设置加厚凸台，提升轴孔配合面的接触长度，保障传动过程中齿轮与轴的连接刚性，避免高速运转下出现连接松动、传动偏摆的问题；轮缘位置的齿顶圆、齿根圆均做了过渡圆角处理，减少齿根位置的应力集中，提升轮齿的抗弯曲疲劳强度，延长部件的使用寿命。

从安装边界来看，成对齿轮的啮合中心距、轴交角均经过参数化匹配，安装时需严格控制两轴的空间位置度，保障齿面接触斑点处于合理区间，避免出现偏载、卡滞、异常磨损等问题；齿轮的轴向宽度预留了合理的安装调整余量，可适配一定范围内的轴向装配误差，降低现场安装调试的难度。齿面的啮合接触区沿齿向呈斜线分布，设计时充分考虑了滑动摩擦对齿面磨损的影响，可通过齿面硬化处理进一步提升部件的耐磨性能，适配长期连续运转的工作需求。
