手动管子夹持固定虎钳结构设计

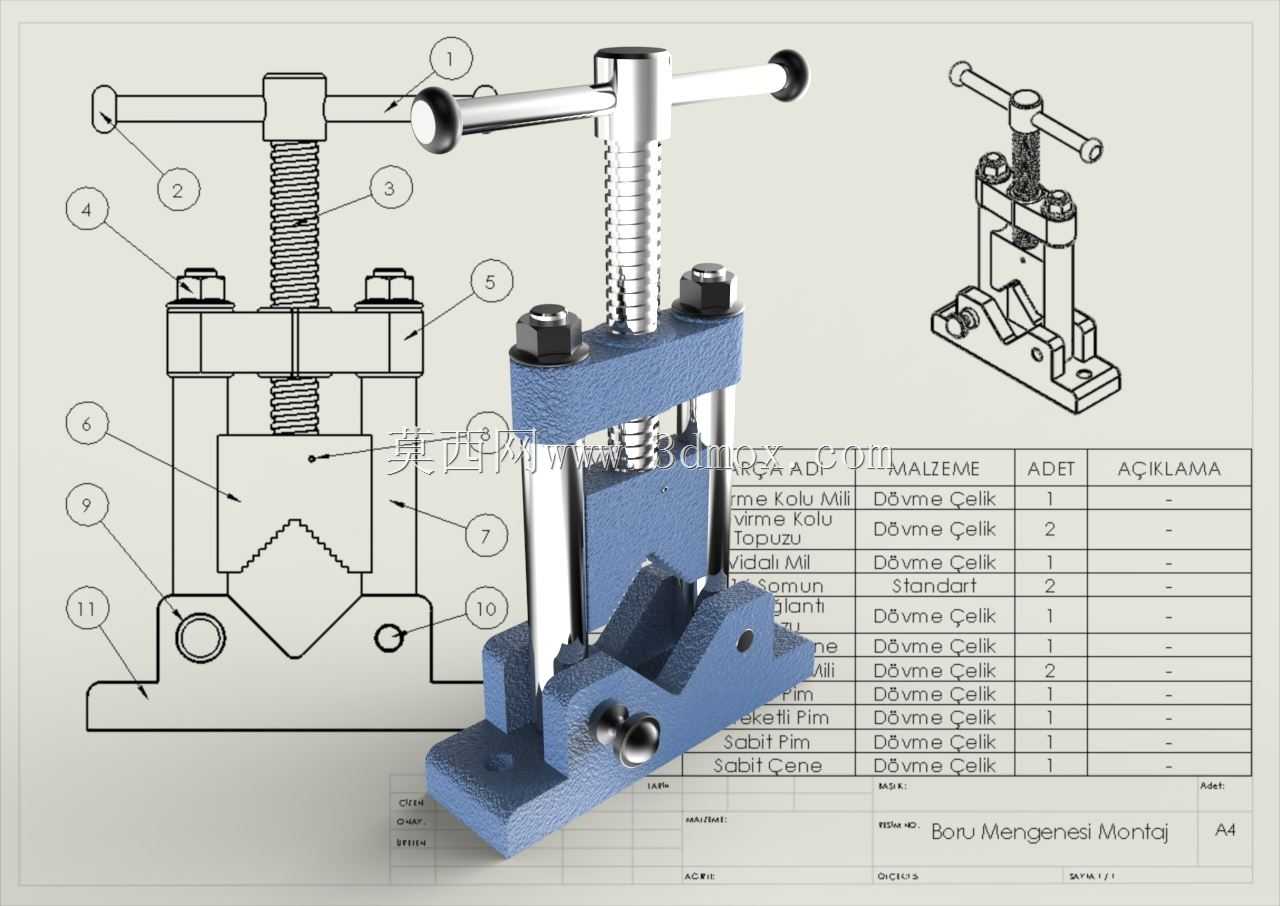

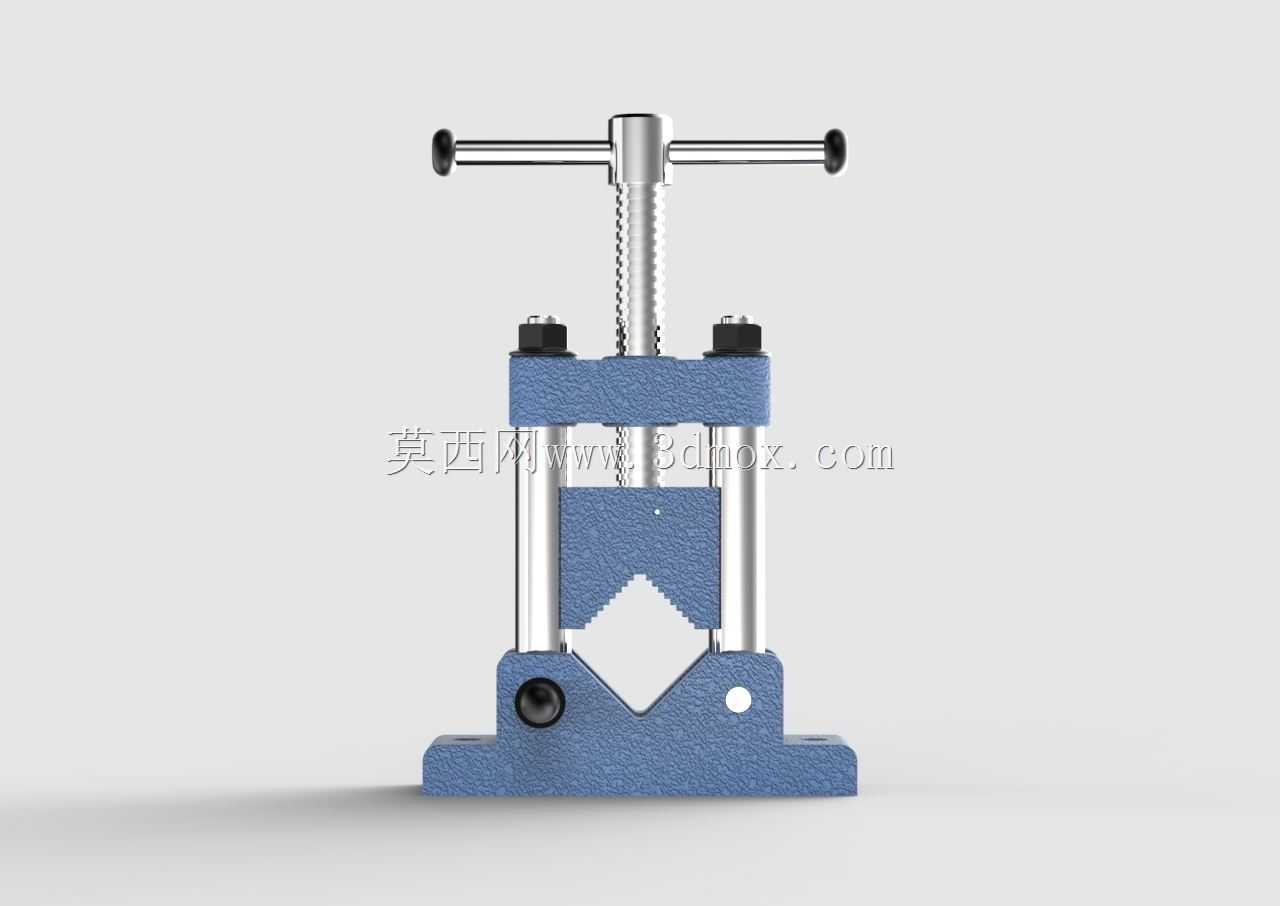

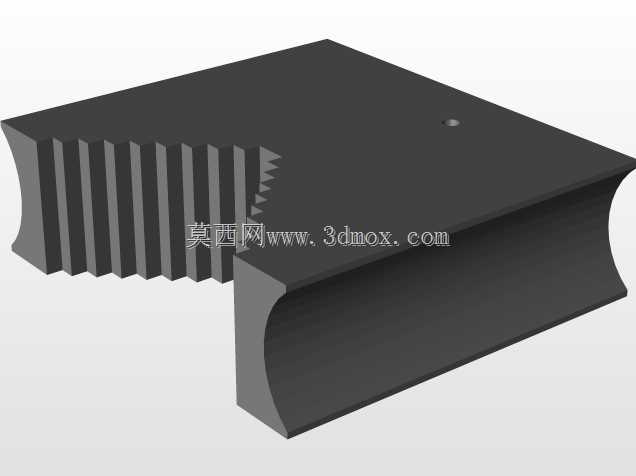

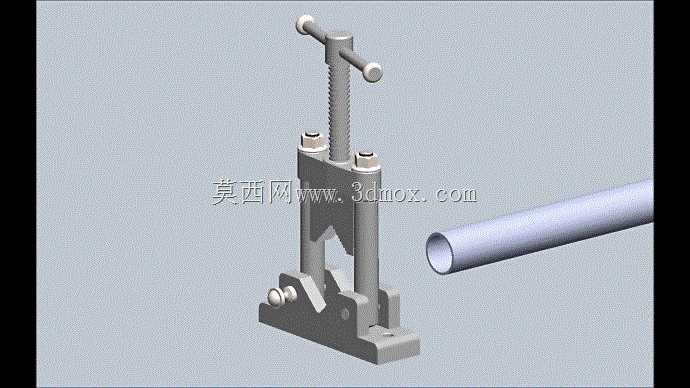

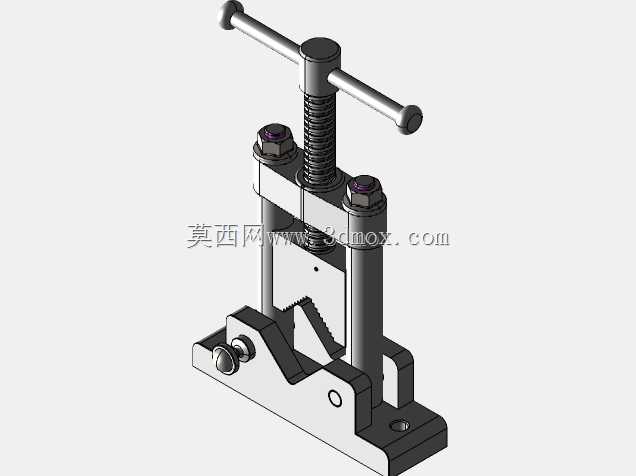

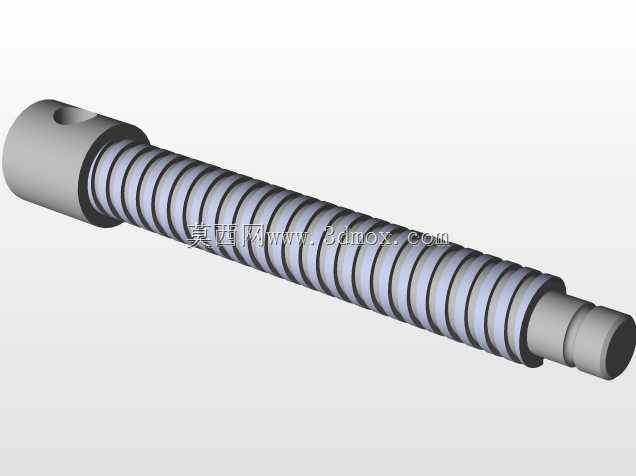

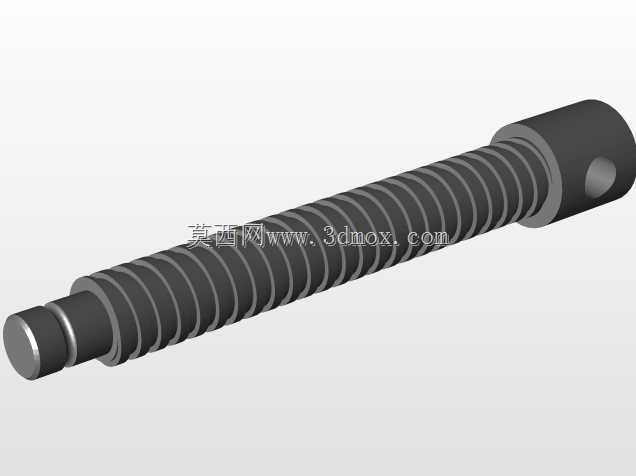

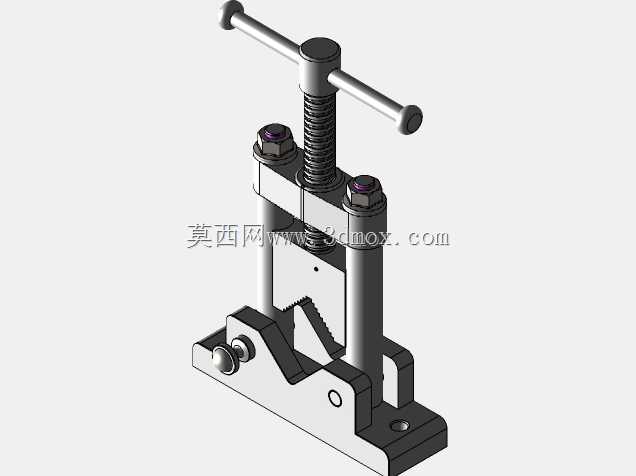

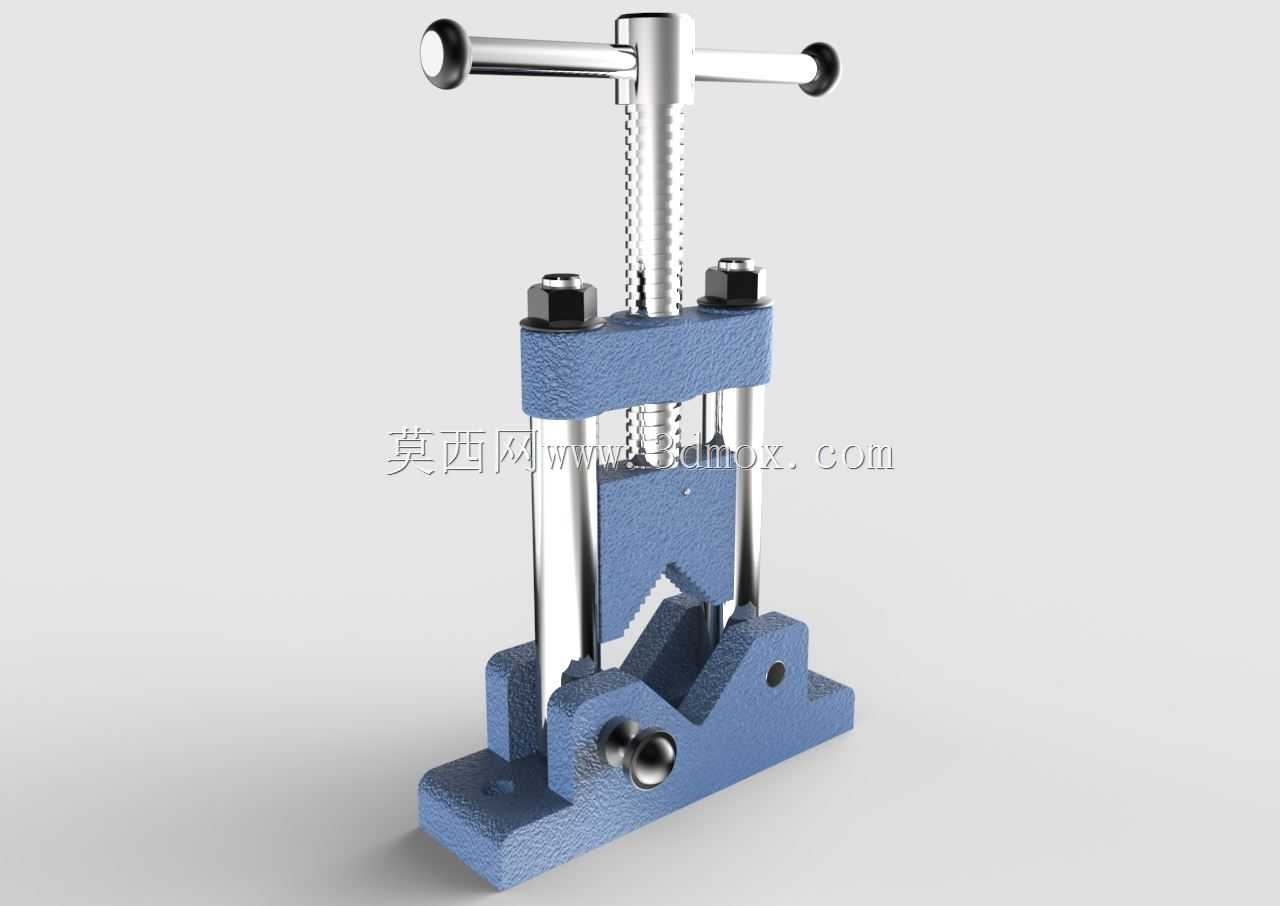

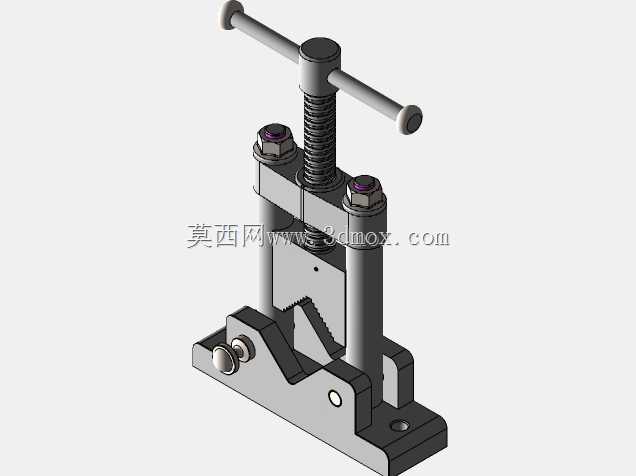

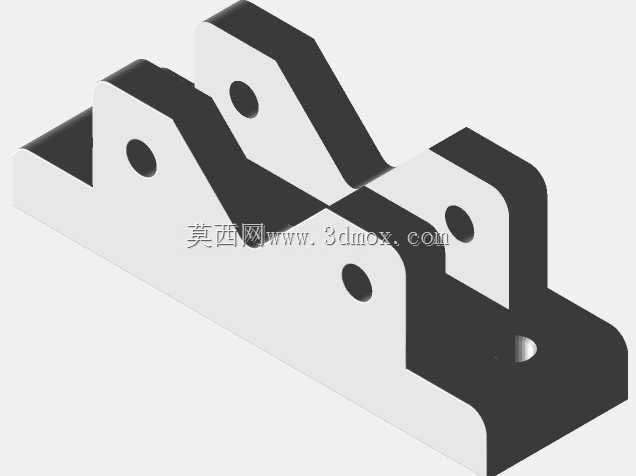

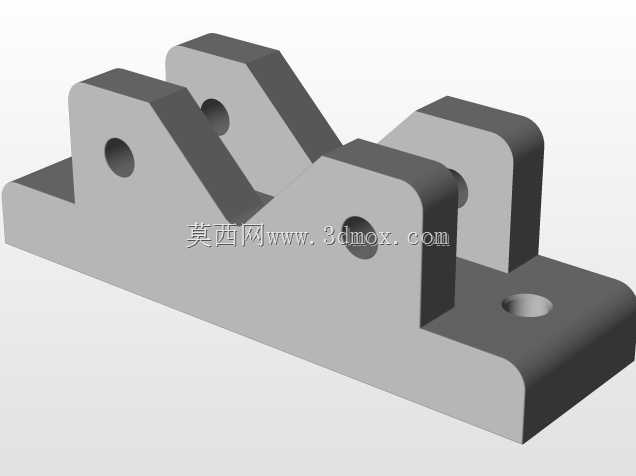

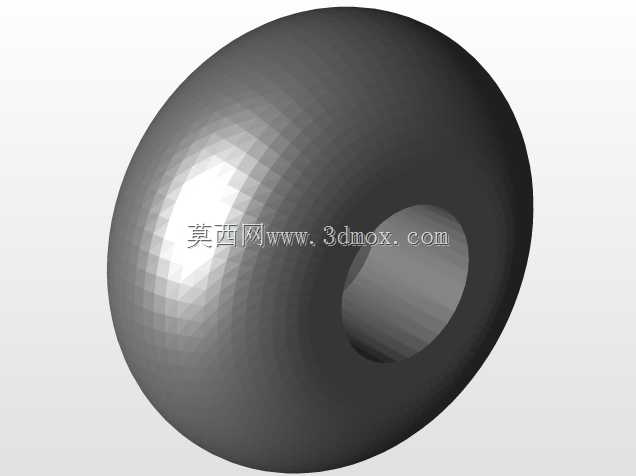

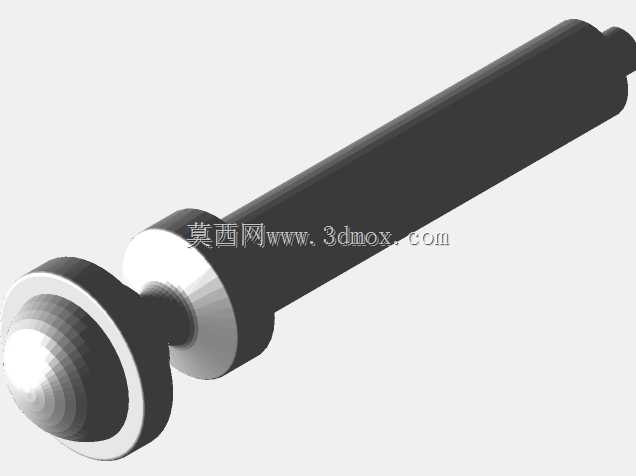

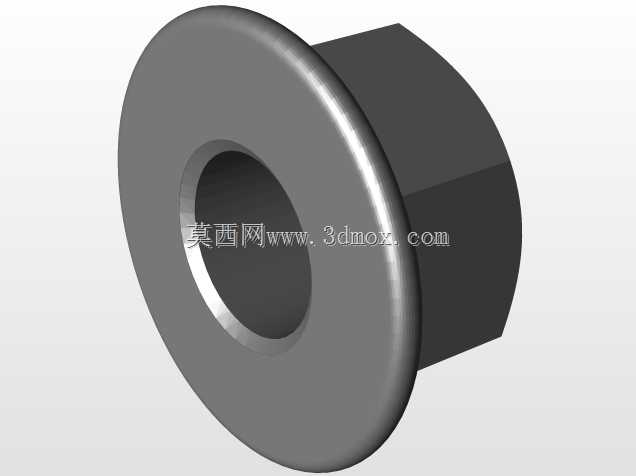

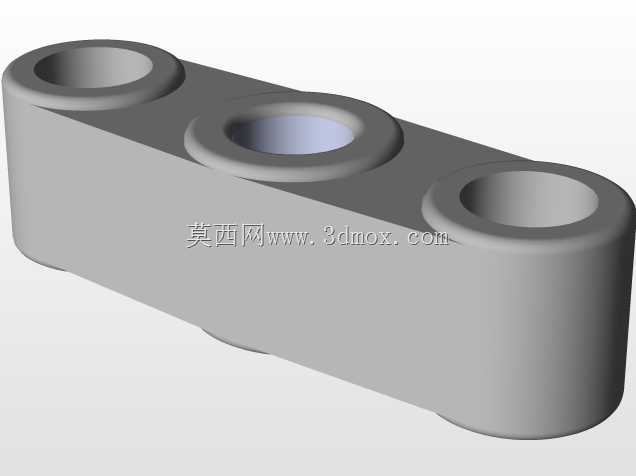

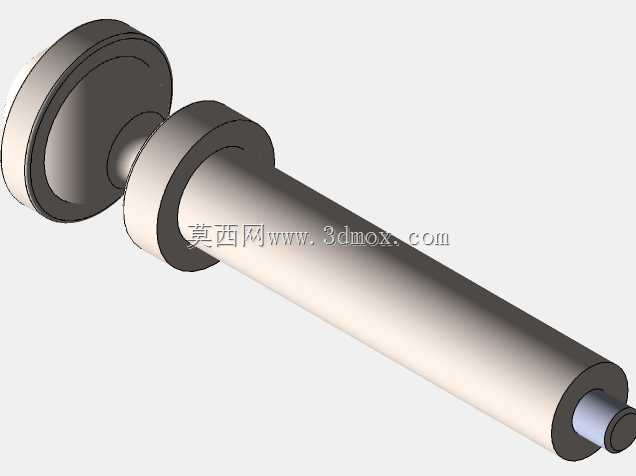

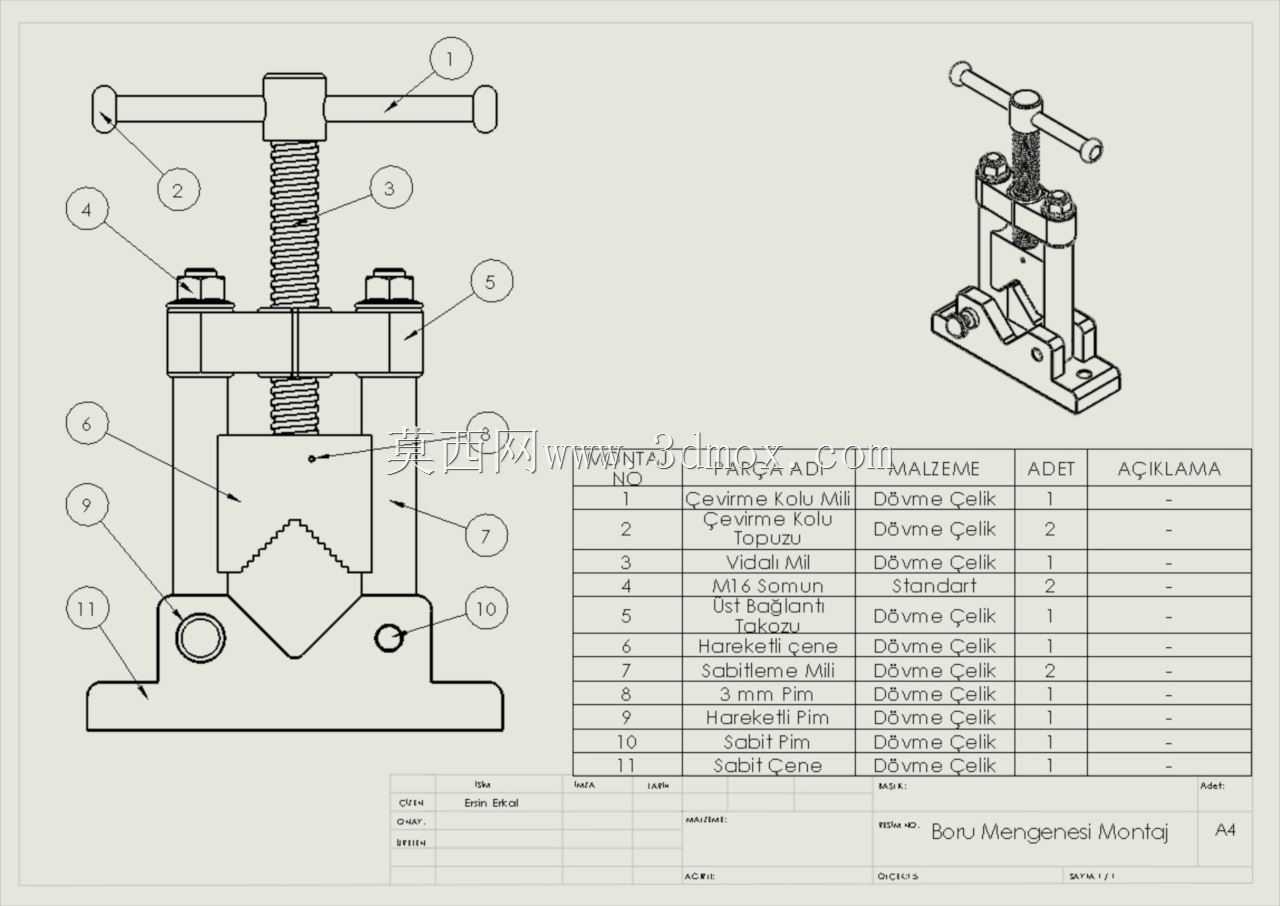

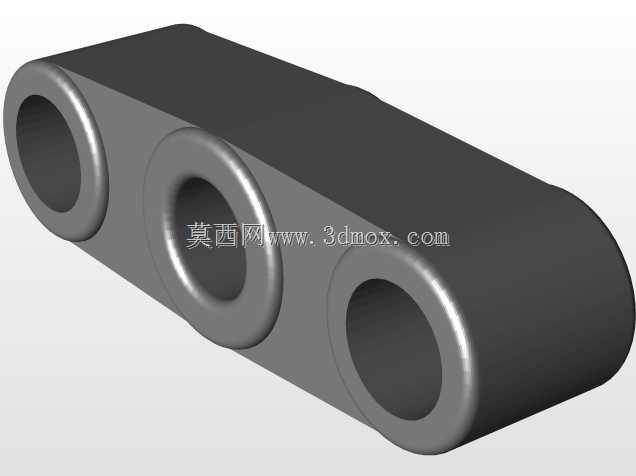

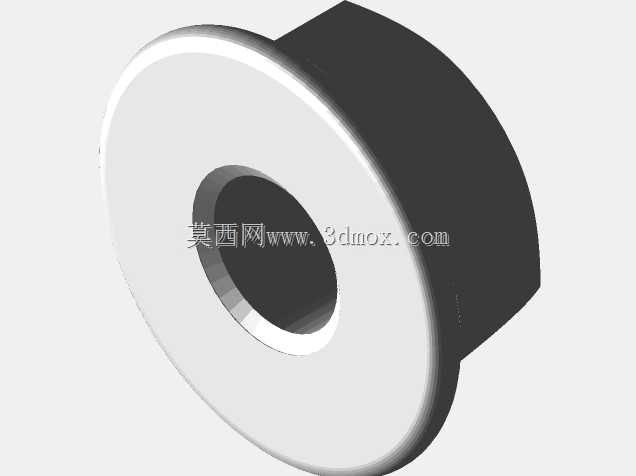

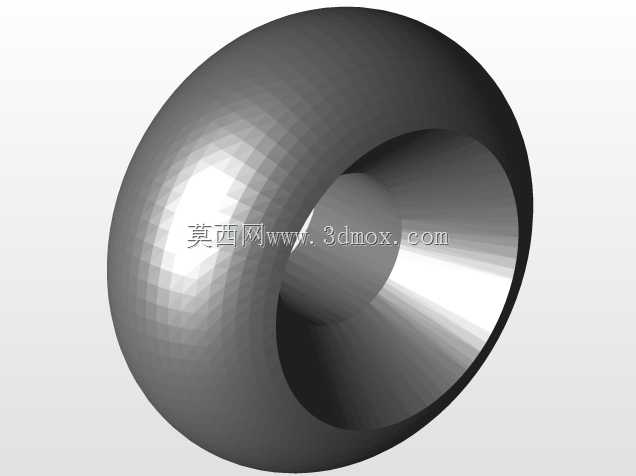

这款手动管子虎钳是管路施工作业、五金维修场景中常用的夹持类工装，主要用于金属管材、薄壁管件加工过程中的工件固定，能够在套丝、切割、坡口打磨、管件对接等工序中牢牢锁紧管状工件，避免工件受力转动或轴向窜动，保障加工精度与操作安全。不同于普通平口钳的平面夹持结构，这款虎钳的钳口采用V型对合设计，上下钳口的V型槽能够自适应不同管径的圆形管件，从四个接触点均匀施加夹持力，既可以避免薄壁管件被夹变形，也能防止圆管在受力时打滑偏移，适配常规水暖、燃气、工业油路安装场景下的多数常用管径管材。整体结构采用框架式立柱导向设计，两根平行的光杆立柱作为活动钳身的运动导向副，配合中部的梯形传动丝杠，转动顶部的T型手柄即可带动活动钳身沿立柱平稳升降，梯形丝杠具备自锁特性，夹持到位后不会因工件反作用力自行松脱，无需额外锁止结构即可保持稳定的夹持力。底座采用带安装孔的平板式结构，两个对称的安装孔可通过螺栓将虎钳固定在工作台、移动式工装架上，安装边界适配常规钳工工作台的台面开孔尺寸，无需额外改造工作台即可完成装夹固定，底座的倾斜支撑结构强化了整体刚性，在承受较大的切割、套丝扭矩时不会出现结构变形。钳身主体采用铸铁材质的框架结构，兼顾刚性与减震性能，活动钳身与固定钳身的V型钳口做了淬火硬化处理，长期使用不易磨损，能够保持稳定的夹持精度。设计过程中重点优化了操作力臂长度，顶部T型手柄的长度适配普通人手操作力矩范围，无需借助加力杆即可产生足够的夹持力，同时手柄两端做了圆滑处理，操作时不会硌伤手掌。整体结构没有复杂的传动部件，日常维护仅需定期给导向立柱和传动丝杠涂抹润滑脂即可，故障率极低，适合工地流动作业、维修车间固定工位、五金加工门店等多种场景使用，无论是镀锌钢管、不锈钢管还是硬质塑料管材，都能实现稳定可靠的夹持固定，是管路安装与维修作业中不可或缺的基础工装。
