金属消音调节组件精密结构设计

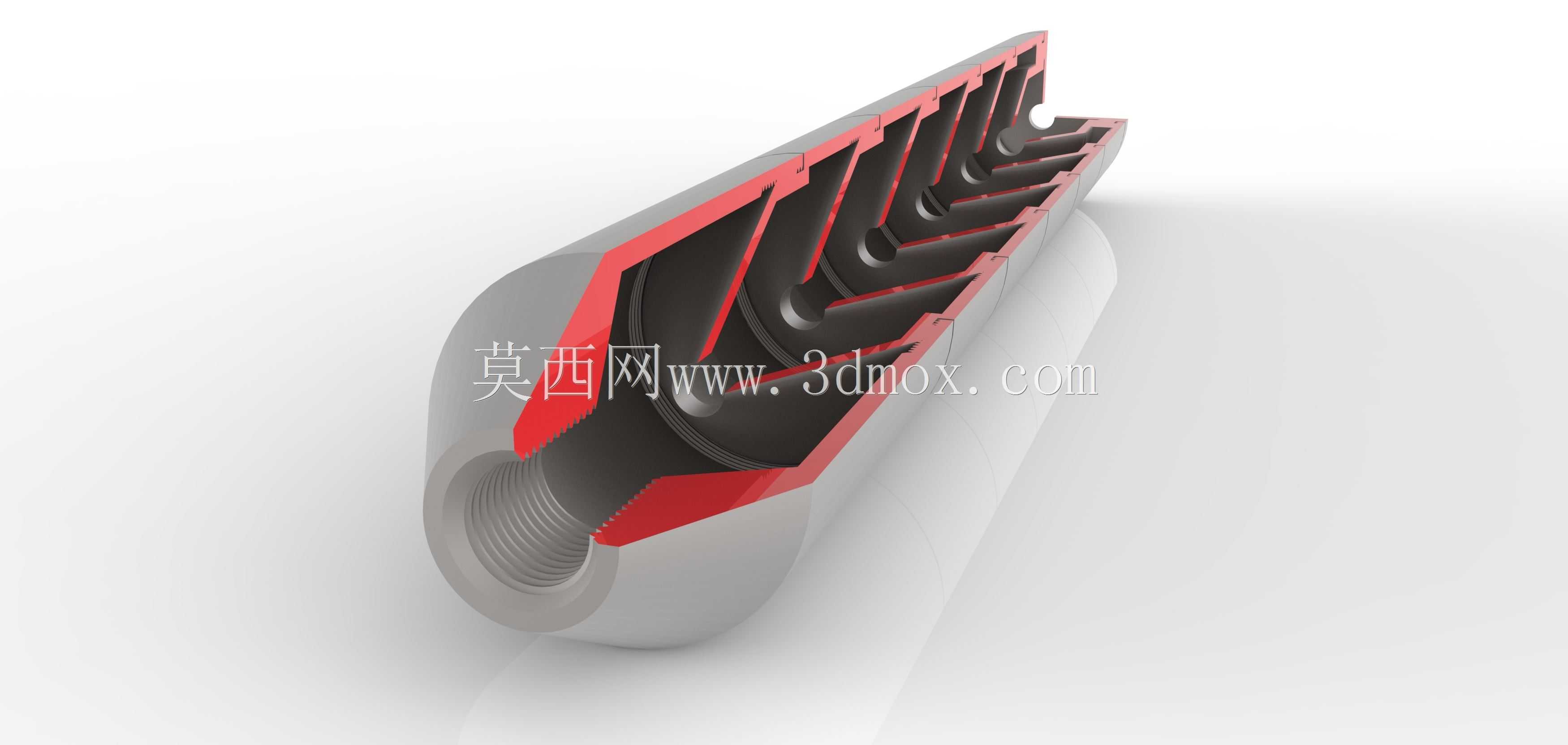

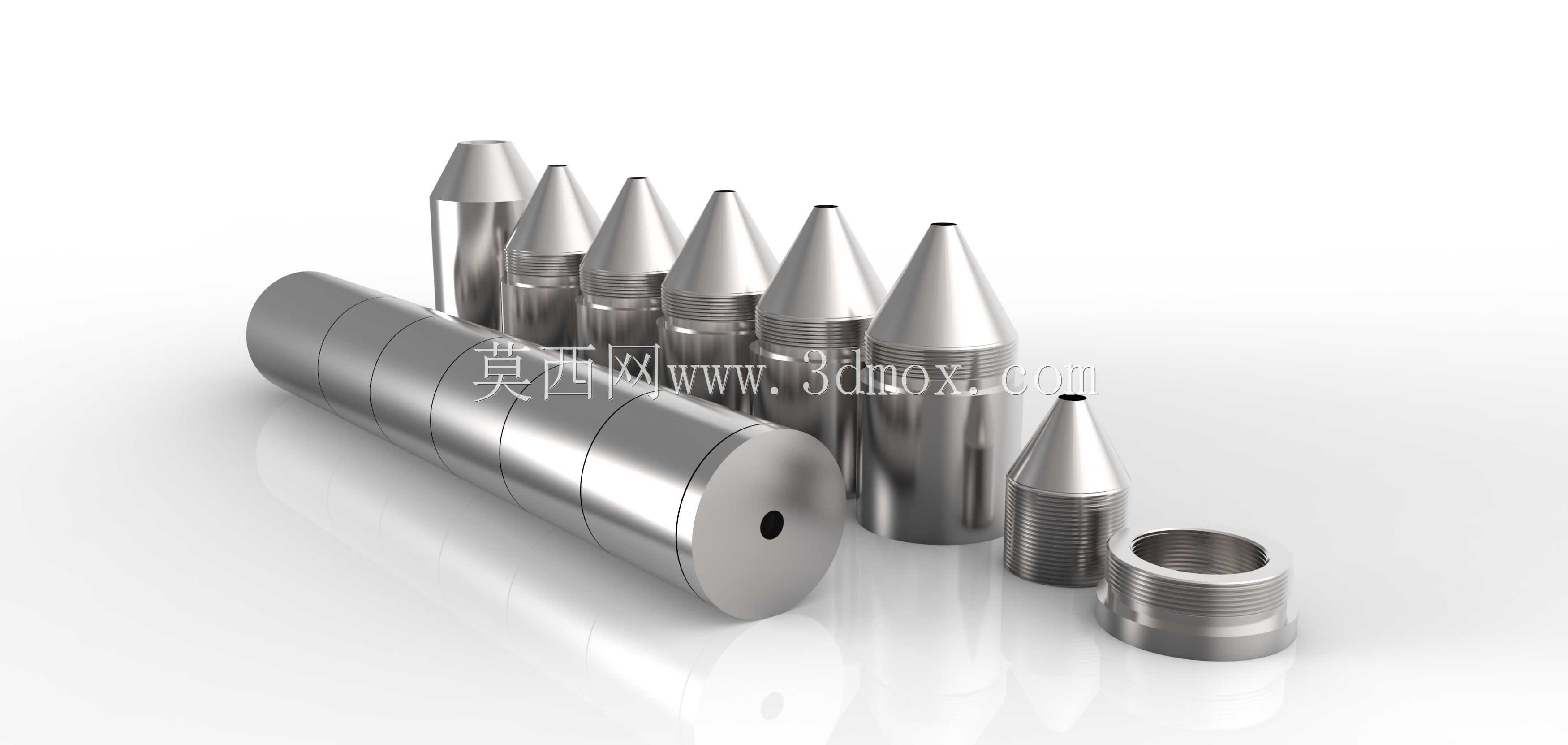

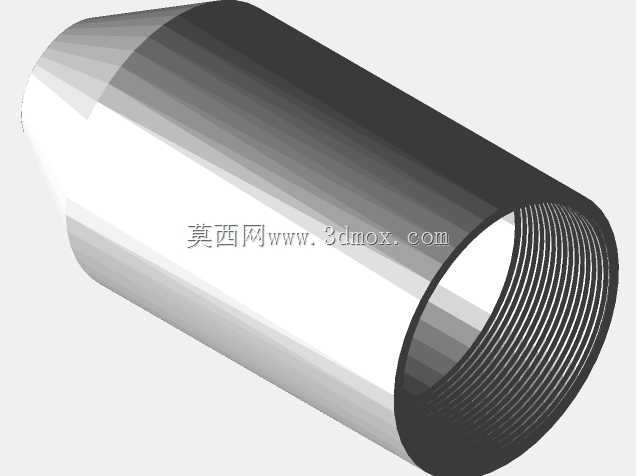

该套金属消音调节组件主要应用于气动系统、高压流体管路的末端降噪与流量调节场景，常见于工业气动生产线、小型空压机排气端、实验室气路控制单元等对气流噪音与输出稳定性有明确要求的工况环境中，能够在不改变管路主体压力参数的前提下，通过调整内部通流间隙实现排气噪音的可控衰减，同时兼顾气流输出的平顺性，避免高压气体直接排放产生的尖锐啸叫与气流紊动对周边作业环境的干扰。整套组件采用分体组合式结构设计，核心主体为长圆柱状的基座筒体，筒体表面加工有多道等距环形凹槽，既可以提升零件握持旋转时的摩擦力，方便手动调节操作，也能够在组件嵌入安装位时形成多道密封接触边界，减少装配间隙带来的漏气风险；筒体末端开有中心小孔，为气流最终的输出通口，孔径经过精准测算，匹配不同规格的调节端头实现不同区间的流量控制。配套的多组锥形调节端头外部加工有标准外螺纹，可与基座端部的内螺纹接口实现旋合连接，不同长度与锥度的端头对应不同的通流截面积，旋入深度的变化可以改变内部气流的折返路径长度，让高压气流在腔体内经过多次扩容、折返后逐步降低压力与流速，最终从端头的顶端小孔平缓排出，实现消音与流量调节的双重作用；另有单独的螺纹锁紧环，可在调节端头调整到合适位置后进行旋紧固定，避免设备运行过程中受气流冲击、设备振动影响出现位置偏移，保证调节参数的长期稳定性。设计过程中充分考虑了实际安装的边界条件，主体筒体的外径适配常规气动管路的标准安装孔径，所有螺纹连接部位均采用通用管螺纹规格，无需额外定制转接件即可直接与现有气路系统完成装配；所有金属零件的边角均做了小圆角钝化处理，既避免安装调节过程中尖锐边角划伤操作人员，也能够减少应力集中，提升零件在反复拆装、长期受压工况下的结构强度，整套组件所有配合面的加工精度均满足密封装配要求，无需额外加装密封垫片即可实现低压工况下的无泄漏配合，能够适配0.1-0.8MPa区间的气动系统工作压力，满足多数常规工业气路的使用需求。
