汽车手动变速器齿轮传动总成结构

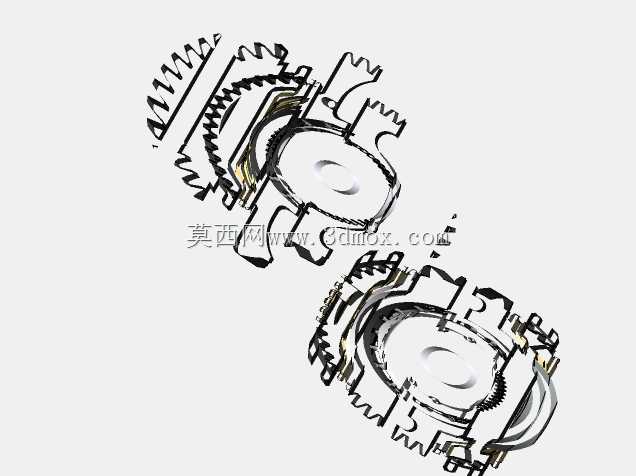

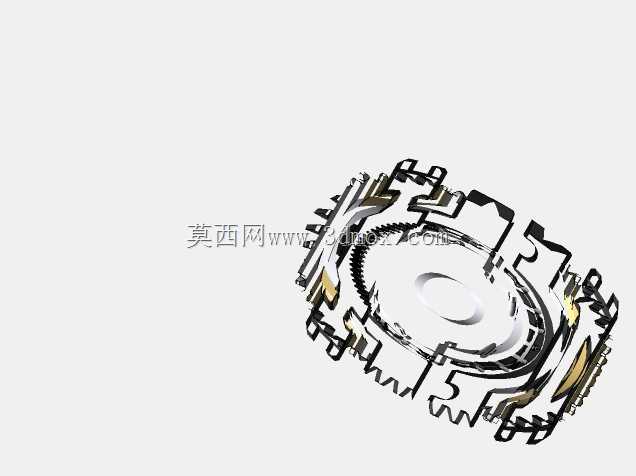

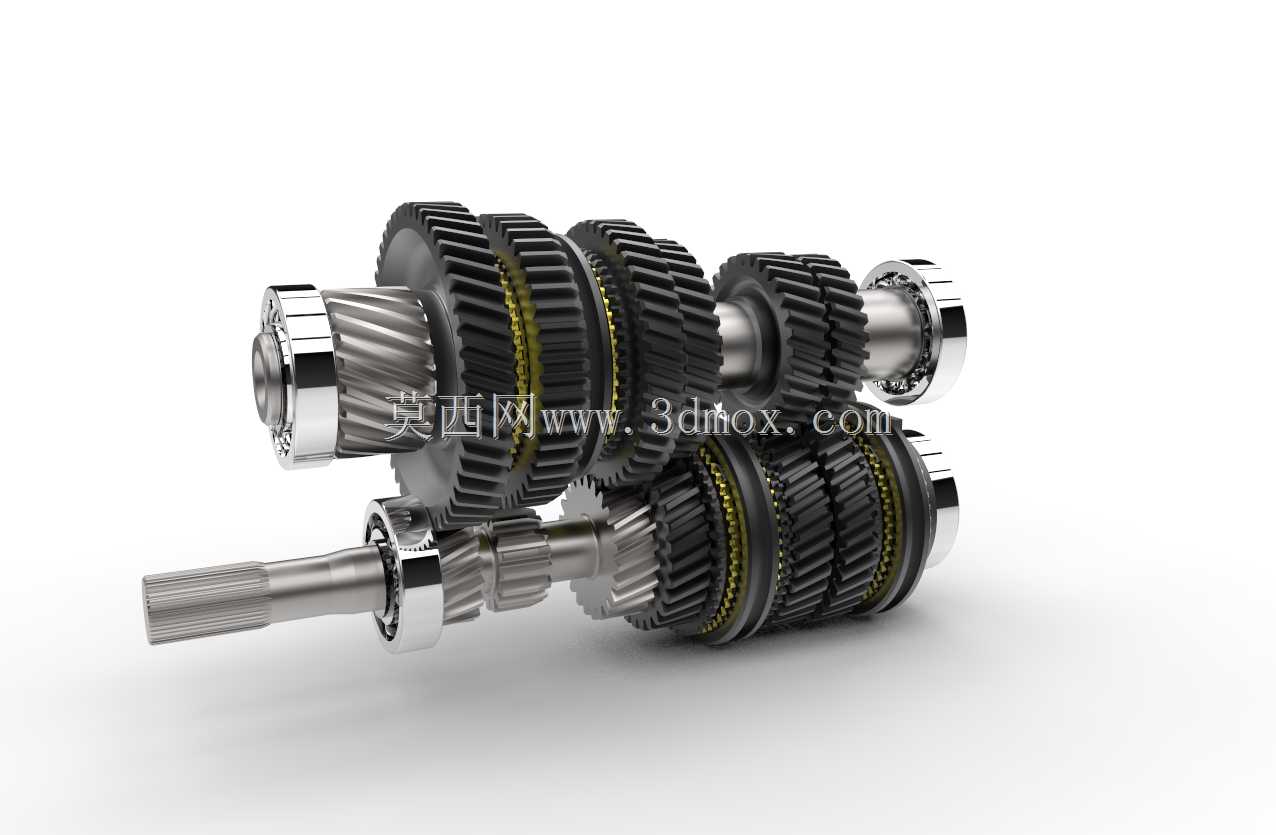

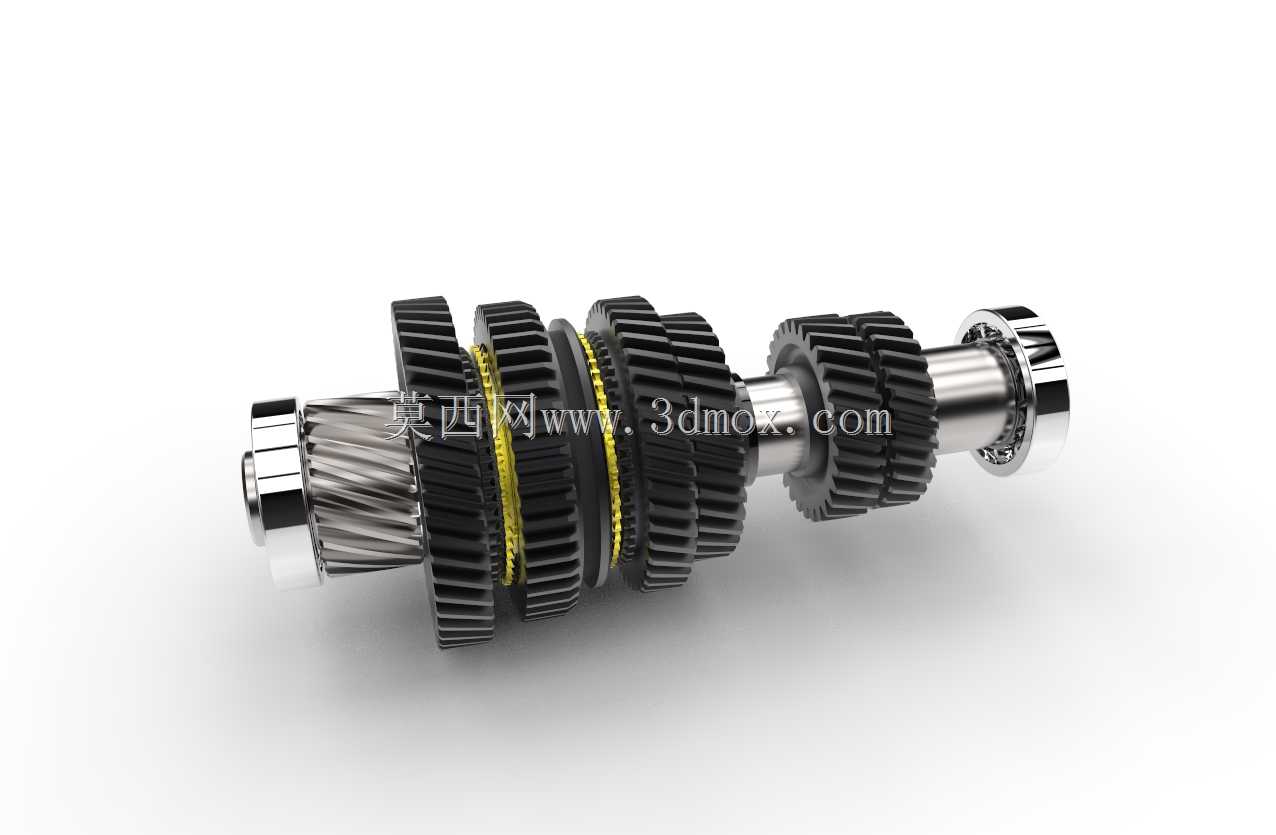

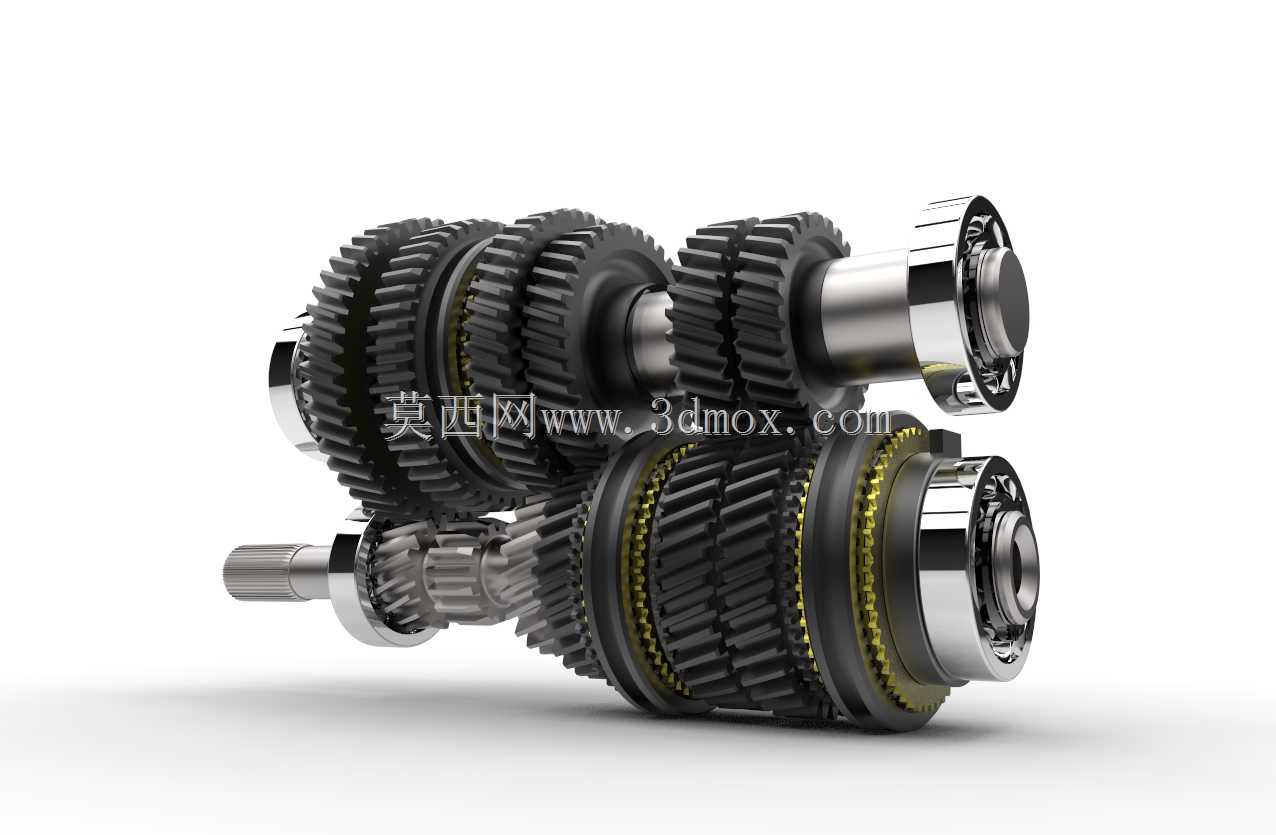

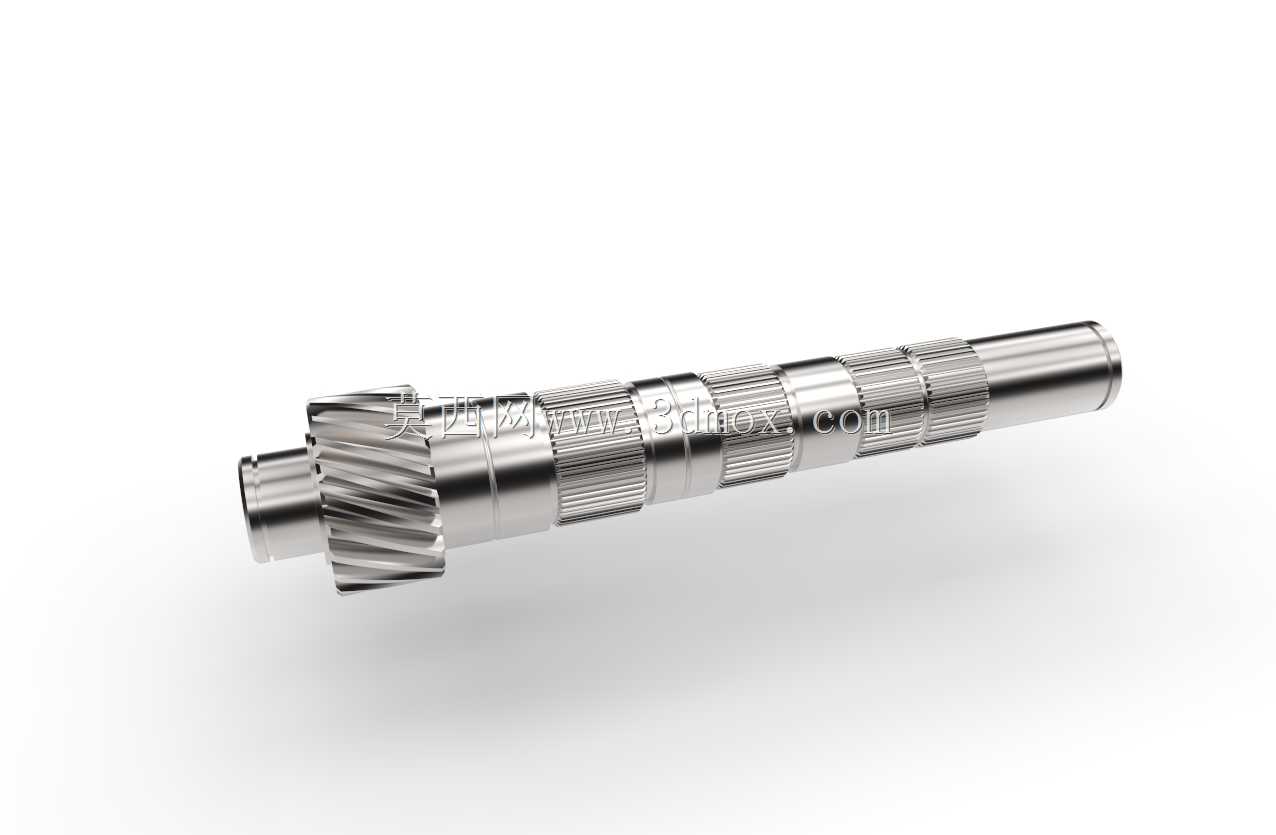

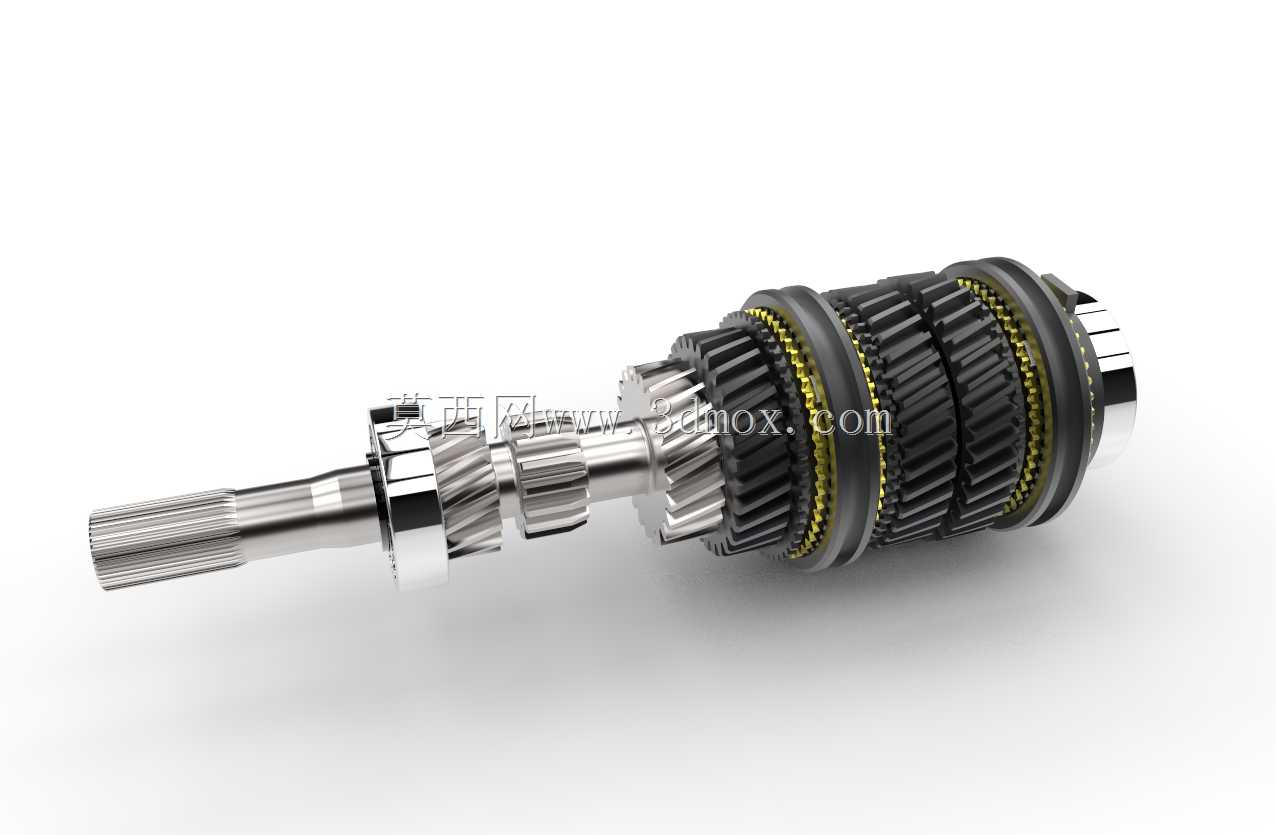

这套手动传动机构核心应用于乘用车辆的手动变速器系统，是燃油动力车型传动链路中承担扭矩传递、转速切换功能的核心机械总成，直接匹配前置前驱或前置后驱车型的动力传输需求，可适配1.5L-2.5L排量区间的自然吸气或小排量涡轮增压动力单元，覆盖日常家用轿车、紧凑型SUV、轻型商用皮卡等多款车型的传动场景。在实际车辆运行过程中，这套机构承担着将发动机输出的可变转速、扭矩按照驾驶需求进行档位切换传递的作用，通过不同齿数齿轮副的啮合匹配，实现不同传动比的动力输出，满足车辆起步、加速、匀速巡航、爬坡、倒车等不同工况下的动力需求，同时在换挡过程中通过集成的同步器结构，让待啮合的齿轮转速快速达到一致，消除换挡冲击，提升换挡平顺性，降低齿轮啮合过程中的打齿磨损风险。从设计思路来看，该总成采用两轴式平行轴传动布局，输入轴与输出轴保持平行排布，各档位主动齿轮固定于输入轴，从动齿轮空套于输出轴，通过同步器齿套的轴向移动实现不同档位齿轮的锁止传动，整体结构紧凑，传动效率更高，更适配横置动力布局的车型需求。设计过程中充分考虑了齿轮啮合的重合度要求，所有斜齿轮均采用修形设计，降低传动过程中的啮合噪音与载荷冲击，同步器采用锁环式结构，锥面摩擦材料具备稳定的摩擦系数，保证在-40℃到120℃的工作温度区间内都能实现可靠的同步效果。在安装边界与尺寸层面，该总成整体轴向长度控制在380mm以内，输入轴与输出轴的中心距为72mm，输入轴端预留标准的离合器匹配花键尺寸，输出轴端预留差速器连接法兰接口，所有轴承安装位的同轴度公差控制在0.02mm以内，齿轮啮合侧隙控制在0.1-0.2mm区间，既保证高速传动过程中不会出现卡滞，也能避免因侧隙过大导致的传动异响。总成外部预留的换挡拨叉安装槽位尺寸统一，可适配主流的手动换挡操纵机构，安装固定点的位置与壳体匹配公差符合乘用车变速器的通用安装规范，不需要额外改动周边连接结构即可完成装配替换。整套机构的齿轮采用高强度合金钢渗碳淬火处理，表面硬度达到HRC58-62，芯部保持足够的韧性，能够承受峰值320N·m的输入扭矩，轴类零件采用调质处理后表面高频淬火，与轴承配合的轴颈位置耐磨性优异，同步环采用铜基摩擦材料搭配碳纤维摩擦层，长期换挡使用过程中磨损量极小，能够保证30万公里以上的使用寿命。
