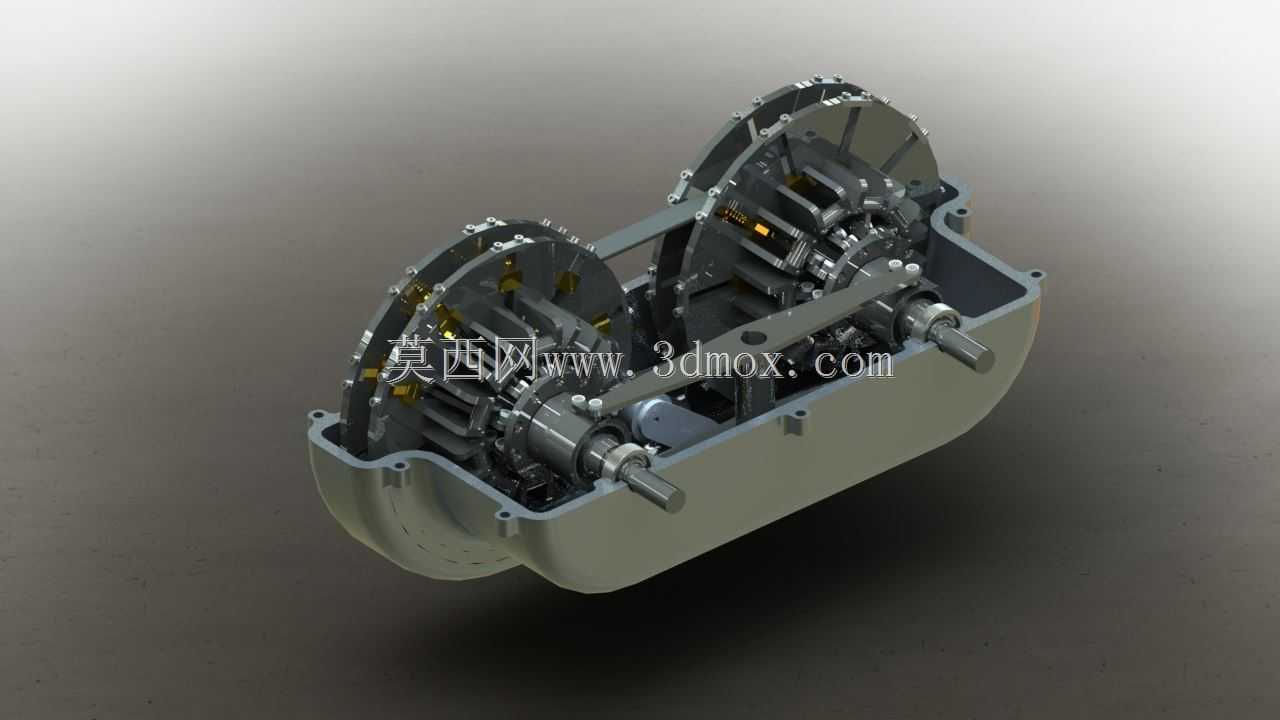

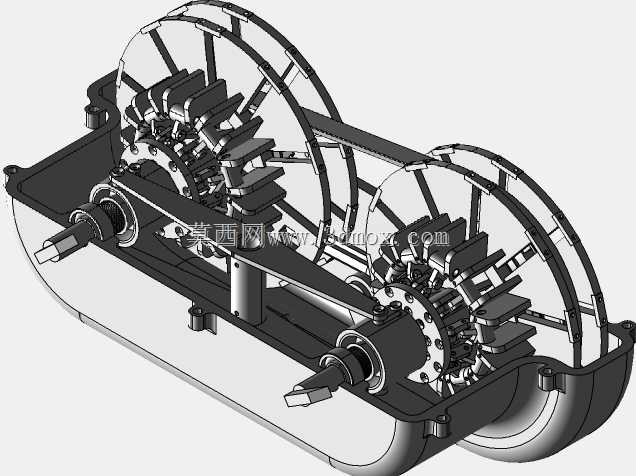

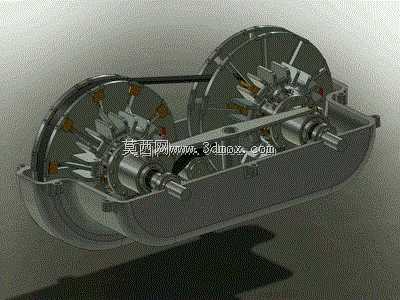

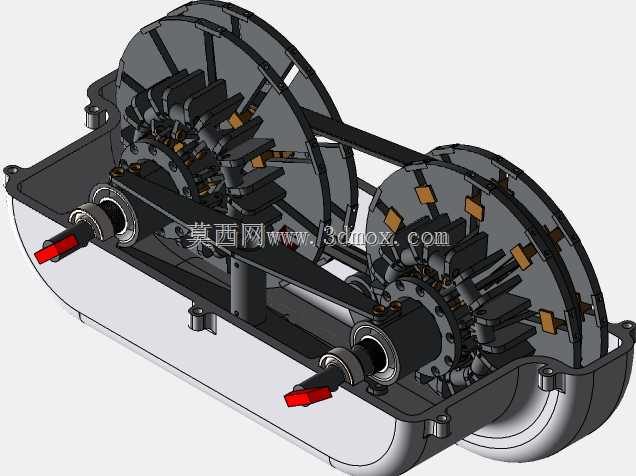

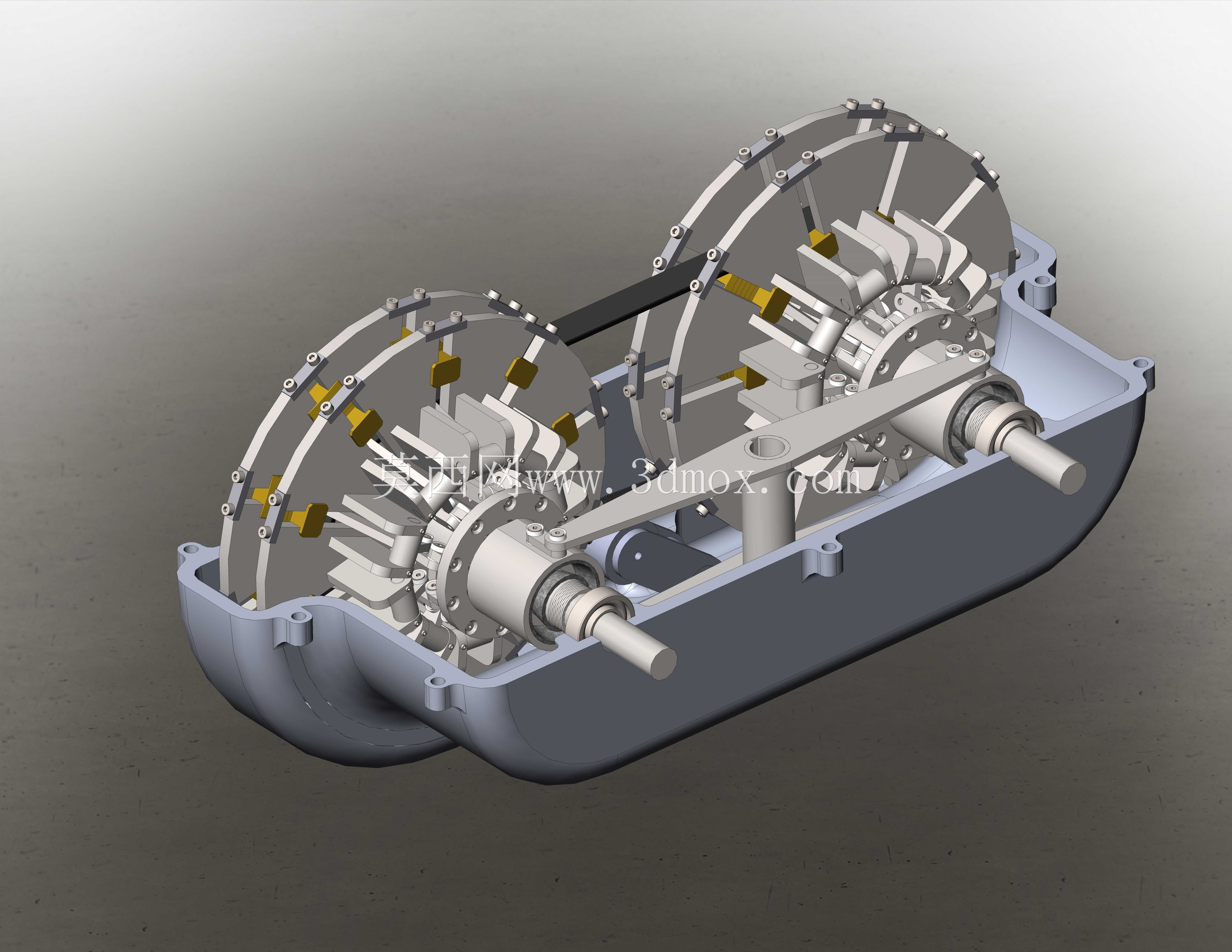

vario无级变速传动结构三维设计

这款vario变速传动结构主要面向中小功率动力传输场景，可广泛适配轻工生产设备、小型输送系统、专用作业机具以及轻型代步装备的动力调配需求，核心作用是在动力输入转速稳定的工况下，实现输出端转速的连续平滑调节，同时传递足额扭矩，保障动力输出与负载需求的精准匹配，避免传统有级变速换挡过程中的动力中断、冲击顿挫问题，提升整套设备运行的平顺性与负载适配能力。从功能特性来看，该变速结构采用摩擦式传动核心设计，通过两组对称布置的变速轮盘配合传动挠性件实现速比的连续调整，轮盘表面做了适配摩擦传动的型面设计，可在速比调整过程中始终保持与传动件的稳定贴合，减少打滑损耗，提升传动效率；壳体采用剖分式半封闭结构，既可以为内部传动组件提供稳定的支撑防护，阻挡外界粉尘、碎屑进入传动腔，也预留了充足的润滑介质容纳空间，保障长期运行过程中各摩擦副、转动副的润滑需求，降低部件磨损速率。在设计思路上，该结构优先兼顾了传动可靠性与调节便捷性，输入输出轴采用同轴心平行布置方案，轴系支撑位置匹配了对应的转动承载结构，可承受变速过程中产生的径向与轴向载荷；速比调节机构与传动轮组做了集成化设计，无需额外搭建复杂的操控链路即可实现速比的线性调整，同时整体结构做了紧凑化处理，尽可能压缩非必要的结构空间，让整套变速装置可以适配安装空间局促的设备场景。从安装边界来看，该变速结构的输入、输出轴端均预留了标准的传动连接位，轴伸长度、轴径尺寸匹配常规的动力连接件安装要求，壳体底部设置了对应的安装固定基面，带有规整的安装定位孔位，可直接与配套设备的安装支架进行对接固定；整体外形轮廓做了圆弧过渡处理，没有突兀的外凸结构，安装时不需要为周边部件预留过多的避让空间，在完成轴系对接、壳体固定后，只需接入对应的调速操控链路、加注适配的润滑介质即可投入使用，能够很好地适配不同设备的动力改装、原有变速机构替换等需求，在保障传动性能的同时降低安装调试的难度。
