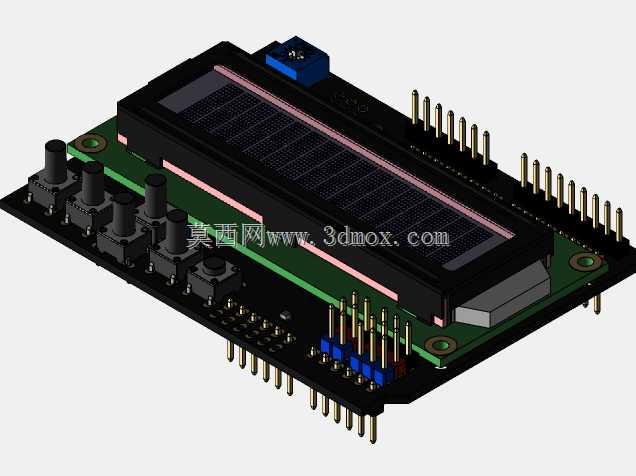

Arduino扩展式LCD键盘输入屏蔽模块

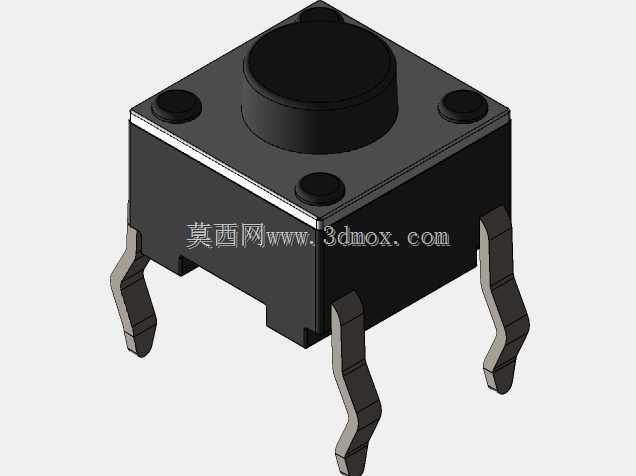

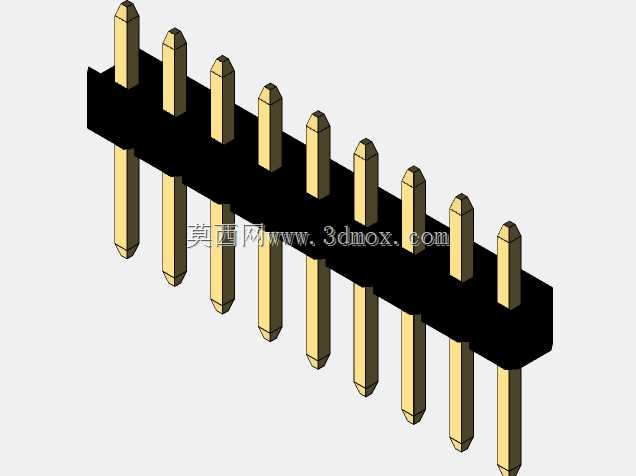

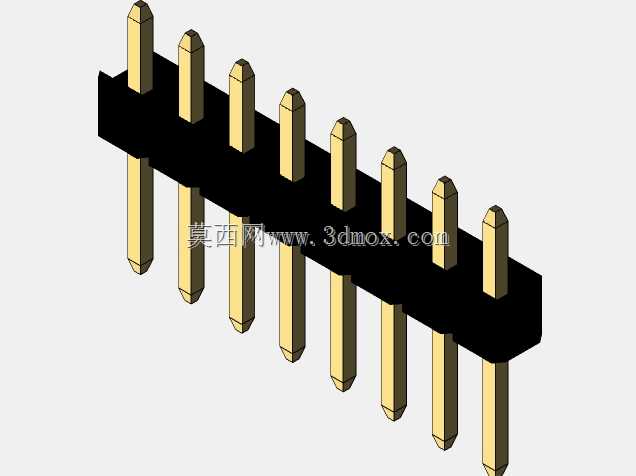

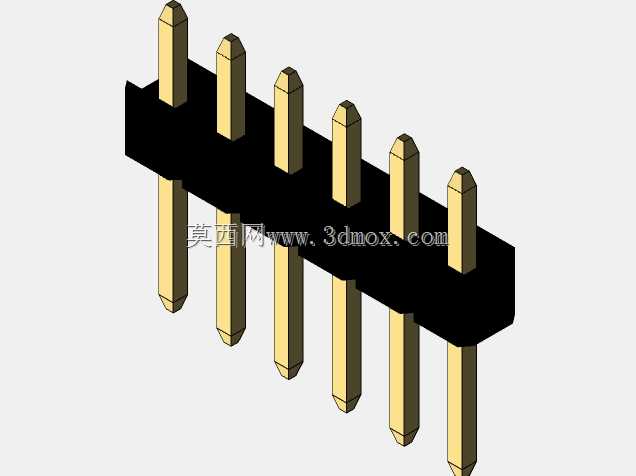

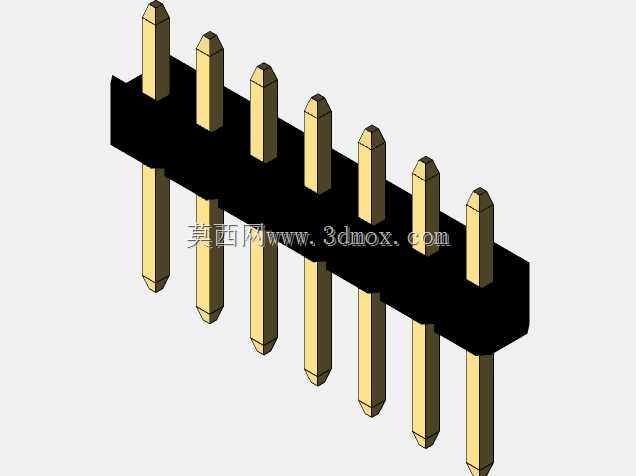

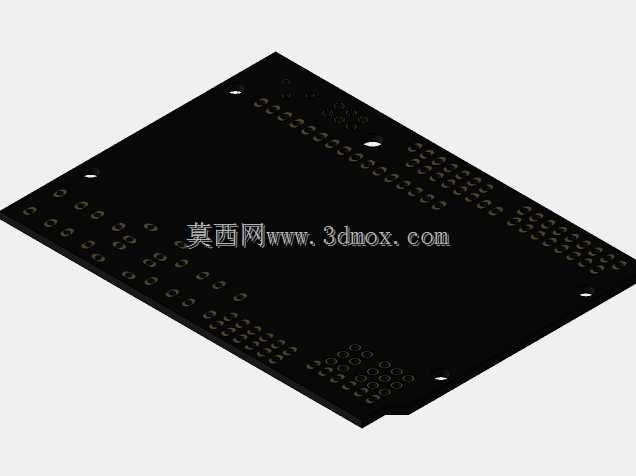

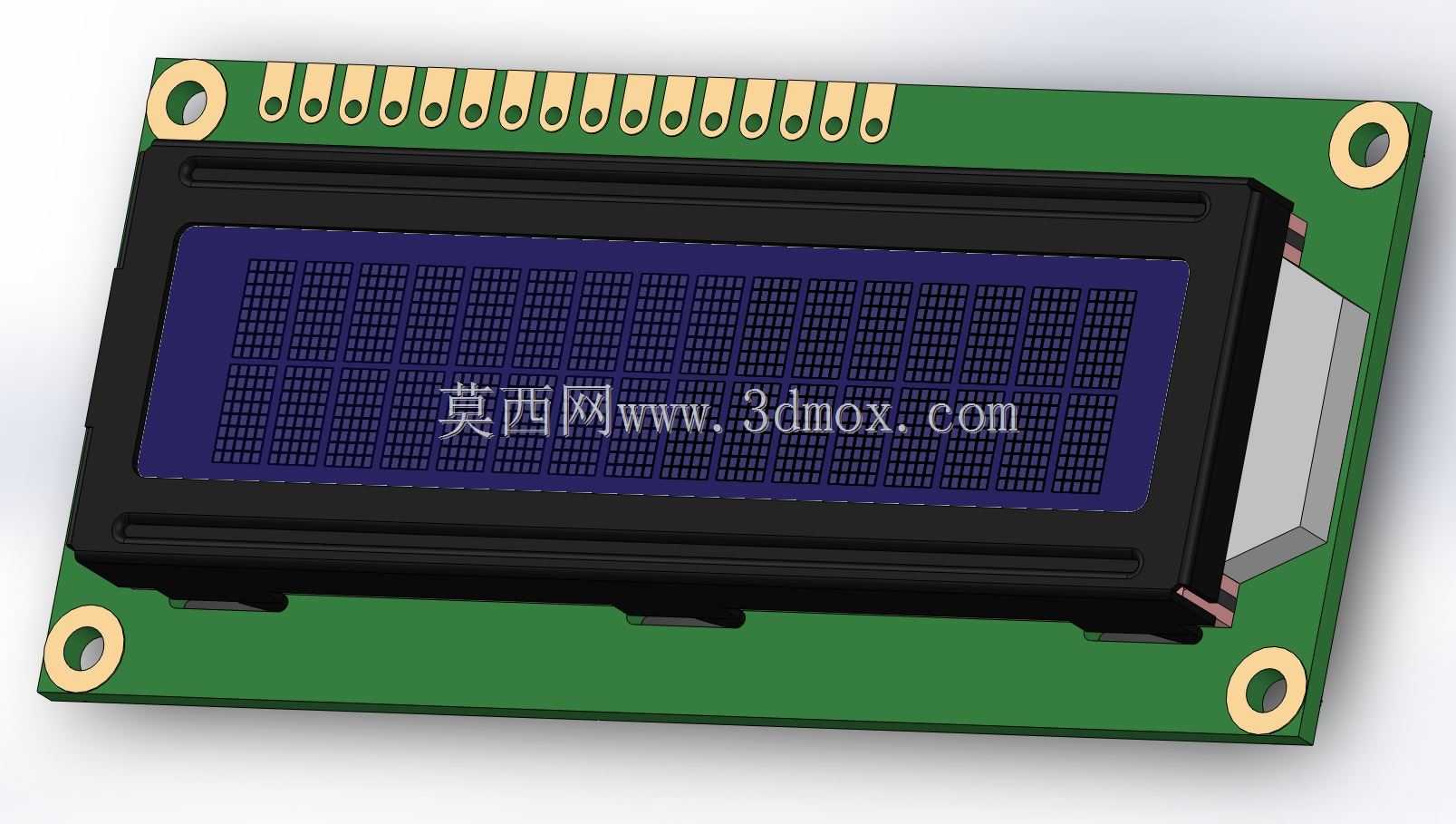

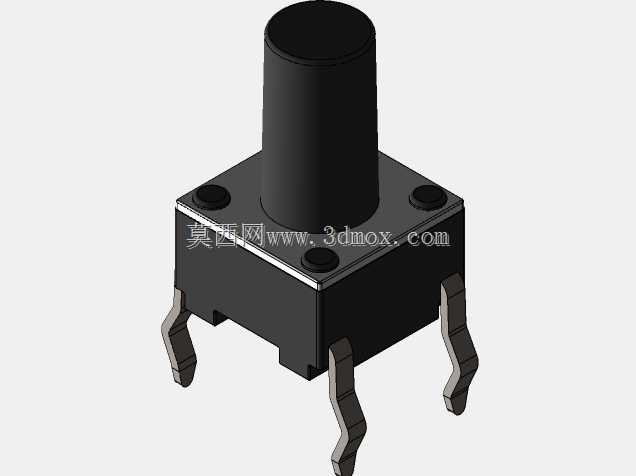

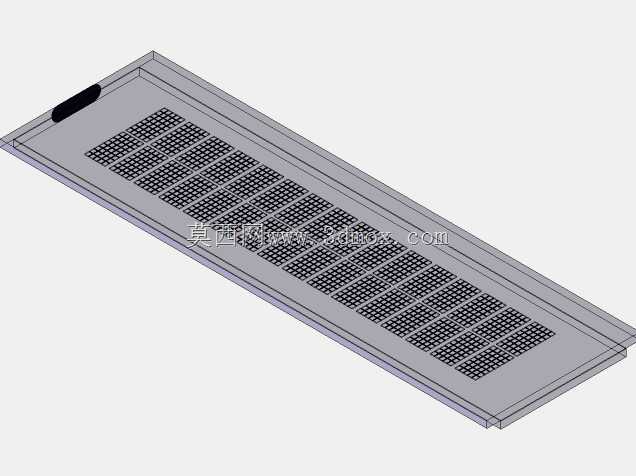

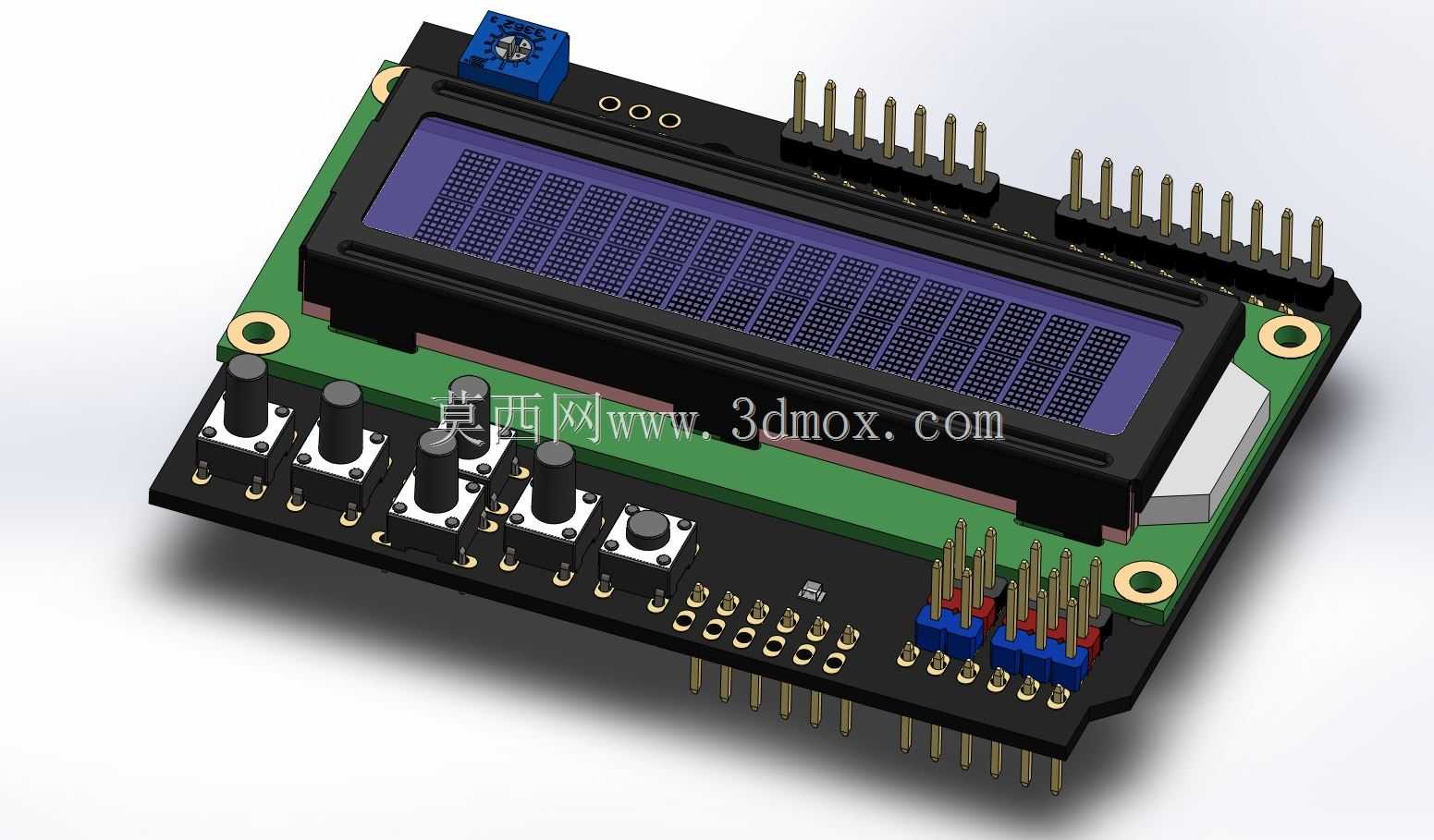

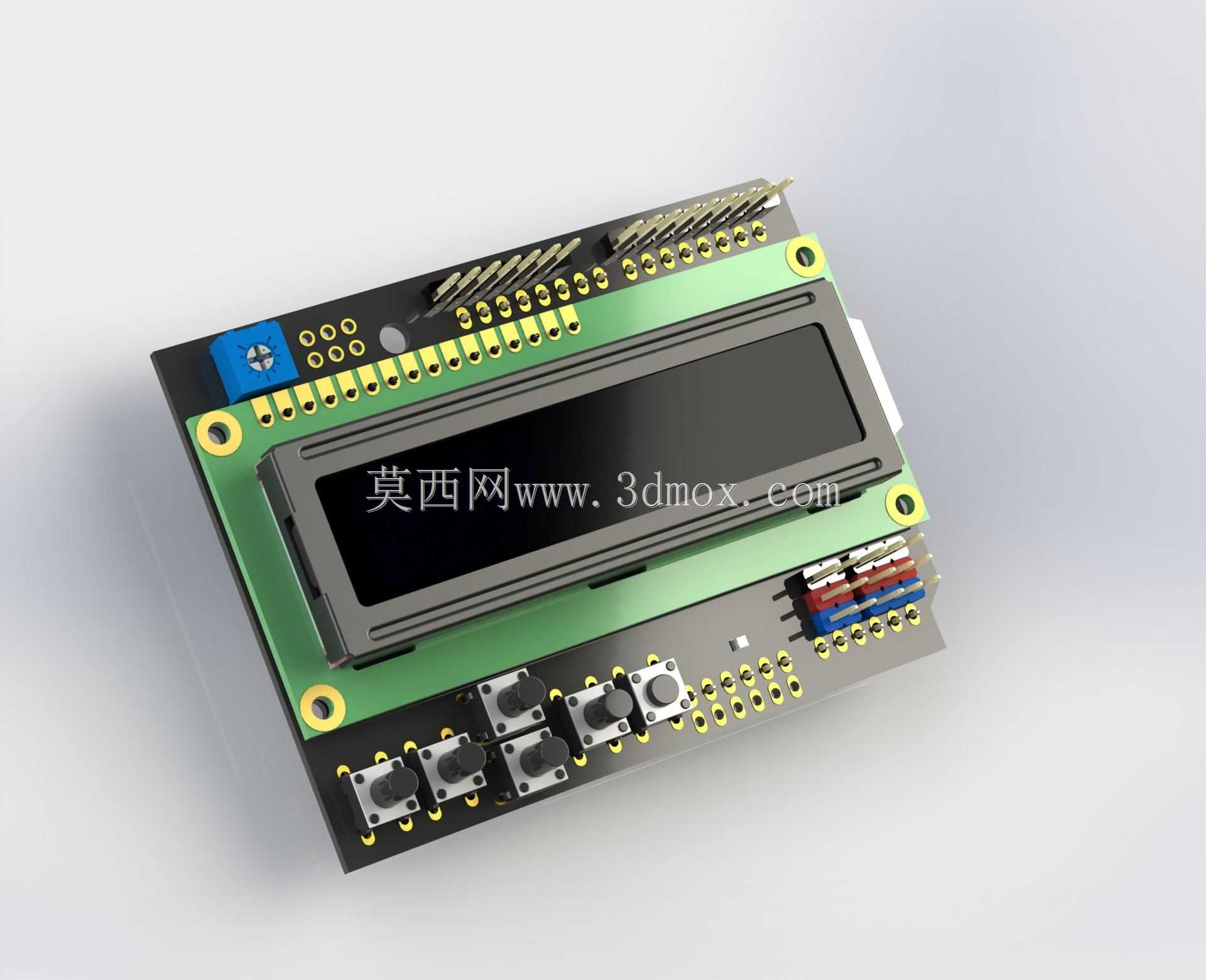

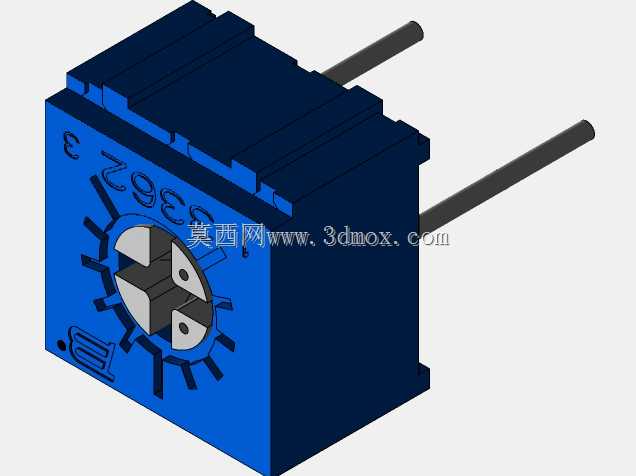

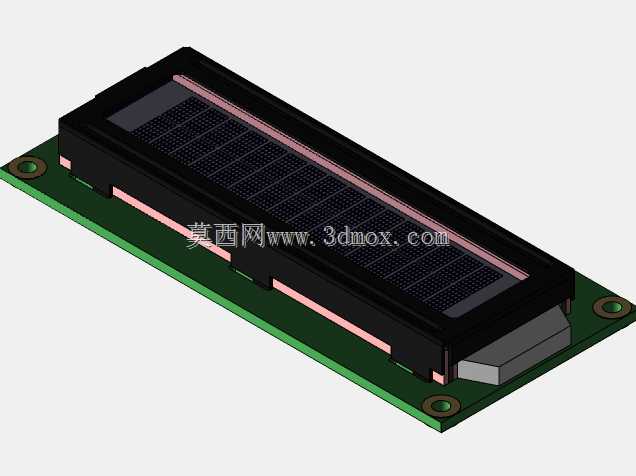

这款LCD键盘屏蔽模块是面向开源硬件开发场景设计的功能扩展组件，主要适配Arduino系列主控板，可直接插接在主控板的排针接口上，无需额外飞线即可快速搭建具备人机交互能力的嵌入式开发系统，广泛应用于创客项目原型验证、小型智能设备人机交互端、教学实验平台搭建、简易工业参数采集终端等场景，能够为开发者省去显示与输入模块的接线、固定、电路调试的冗余步骤，大幅缩短项目开发周期。模块核心搭载16x2字符型LCD显示屏，可同时显示两行共32个ASCII字符，能够满足参数数值显示、运行状态提示、菜单选项展示等基础交互需求，显示区域采用紫底黑字的高对比度设计，在常规室内光照环境下无需额外背光调节即可清晰辨识内容。模块板载多颗独立轻触按键，包含方向控制、功能确认等常用操作按键，按键采用直插式封装焊接在PCB板上，按键行程适中、触发反馈清晰，可实现菜单切换、参数增减、功能确认等交互操作，无需额外外接输入设备即可完成整套人机交互逻辑。在设计思路上，模块采用层叠式插接结构，PCB板边缘设置对应主控板间距的直插排针，排针引脚定义完全匹配主流Arduino主控板的IO接口排布，安装时直接对准排针下压即可完成电气连接与机械固定，安装后整体层叠在主控板上方，不会额外占用主控板周边的安装空间，整体外轮廓尺寸与标准Arduino主控板保持一致，可适配通用的开源硬件项目外壳安装位，安装边界完全兼容现有开源硬件的固定孔位布局，板上预留的固定孔可配合铜柱实现与主控板的锁紧固定，避免使用过程中排针松动导致的接触不良问题。电路设计上，模块将LCD显示屏的驱动引脚与按键的检测引脚统一分配到对应排针上，减少对主控板IO口的占用，板载的对比度调节电位器可根据使用环境灵活调整显示屏显示对比度，适配不同光照条件下的显示需求，排针连接处做了加宽焊盘处理，提升反复插拔的耐用性，按键周边预留了消抖电容的焊接位置，可根据实际使用需求添加元件提升按键触发稳定性。模块整体结构紧凑，所有元件均布置在PCB板的单侧，插接后不会与主控板上的元件产生干涉，板边的接线端子预留了外部扩展接口，可在不拆卸模块的情况下外接其他传感器或执行元件，兼顾了集成度与扩展灵活性。
