Arduino液晶屏键盘扩展屏蔽板

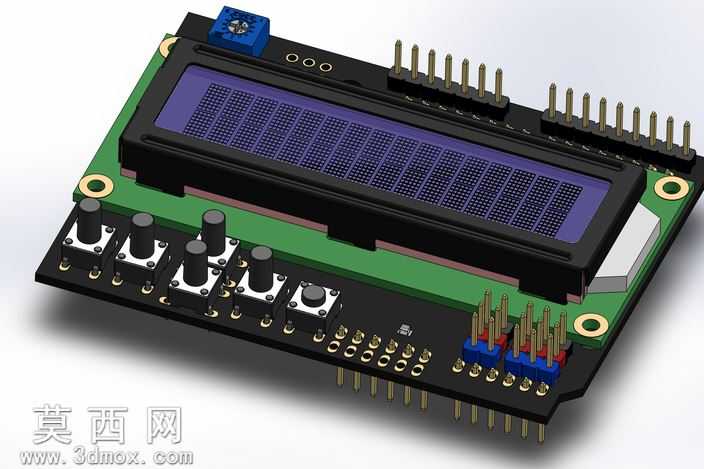

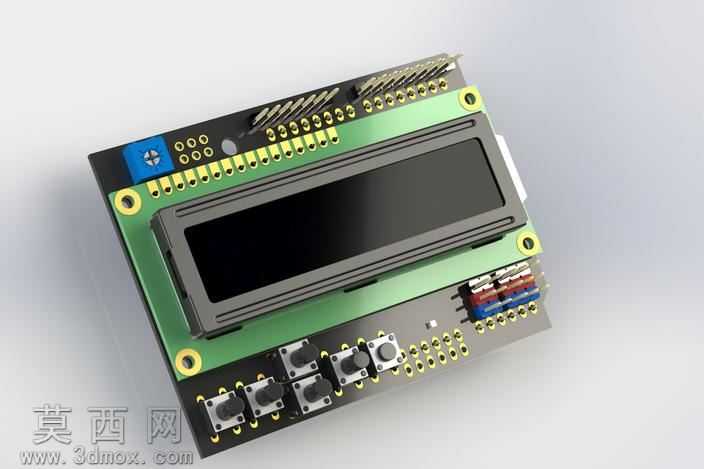

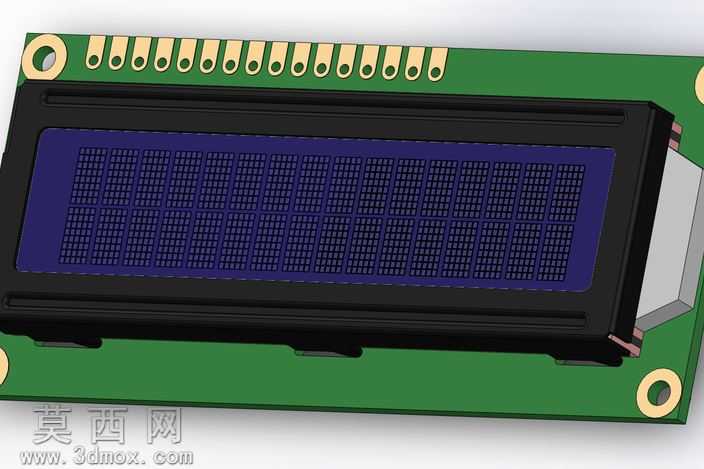

本作品为适配Arduino开发平台的液晶屏键盘扩展屏蔽板三维模型，建模过程严格遵循实物硬件的尺寸规范与装配逻辑，完整还原了该扩展板的全部结构细节。建模阶段首先依据开源硬件的公开尺寸参数搭建双层板卡的基底结构，精准绘制上下两层PCB板的轮廓、安装孔位与板间支撑结构，确保板层间距符合排针插接的安全距离，四个角的定位安装孔预留了标准铜柱安装的公差余量，可直接匹配Arduino主控板的安装孔位。板载元器件的建模逐一还原实物特征：1602字符液晶屏模块完整呈现黑色塑料外框、紫色背光显示区域的点阵网格结构，屏幕侧边的对比度调节蓝色电位器还原了顶部旋钮与侧边引脚的细节；板载的六只独立按键分别建模了黑色按键帽、白色按键基座与金属引脚，每只按键的排布位置严格对应实物的功能分区，按键下方的焊盘与走线区域做了简化示意但保留了位置准确性；上下两排用于连接主控板的排针完整还原了单排针的金属插针与黑色塑料基座，插针的长度、间距完全符合2.54mm标准排针的规范，板侧额外扩展的排母接口也还原了蓝色塑料基座与内部插孔的结构特征。材质渲染阶段针对不同元器件做了区分处理：PCB基板采用哑光绿色阻焊层材质，表面做细微的磨砂质感处理模拟真实电路板的触感；金属排针、引脚采用亮面金属材质，还原镀锡插针的金属光泽；按键帽采用哑光黑色塑料材质，电位器旋钮采用深蓝色工程塑料材质，液晶屏外框采用哑光黑色硬质塑料材质，显示区域采用半透明深紫色材质模拟LCD屏幕的偏光片效果，整体渲染光影柔和，结构层次清晰，可直观展示该扩展板的装配关系与硬件布局，可用于Arduino项目的结构验证、装配演示与教学展示使用。
