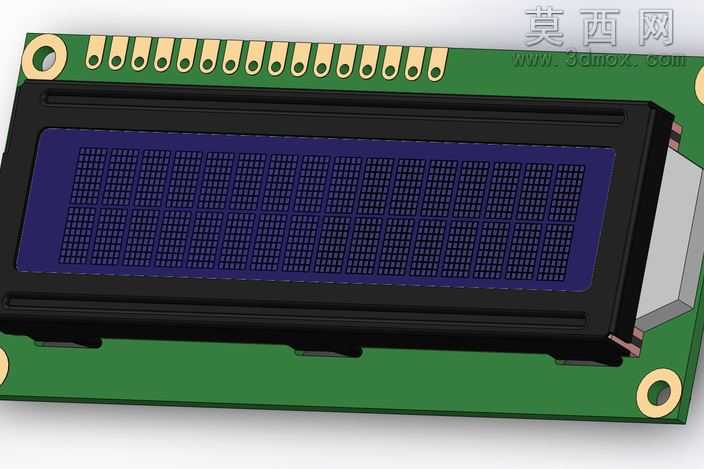

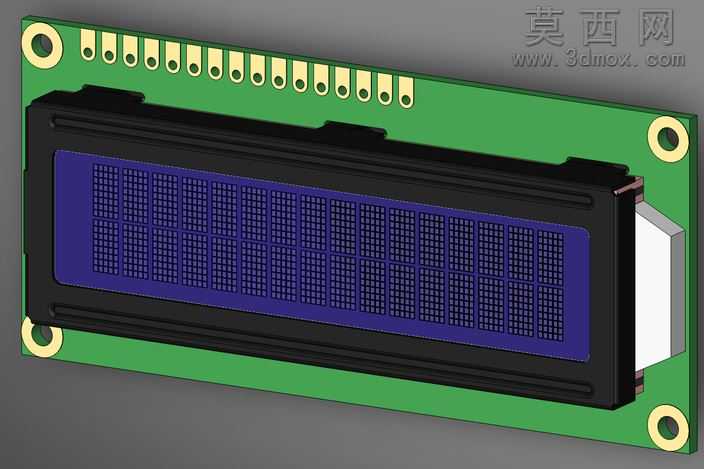

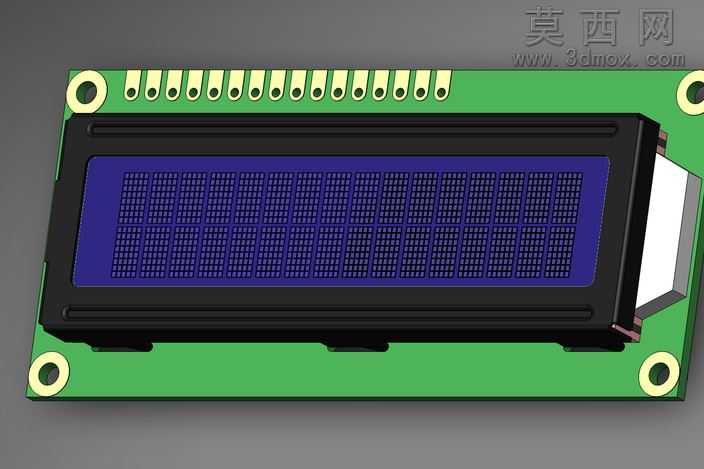

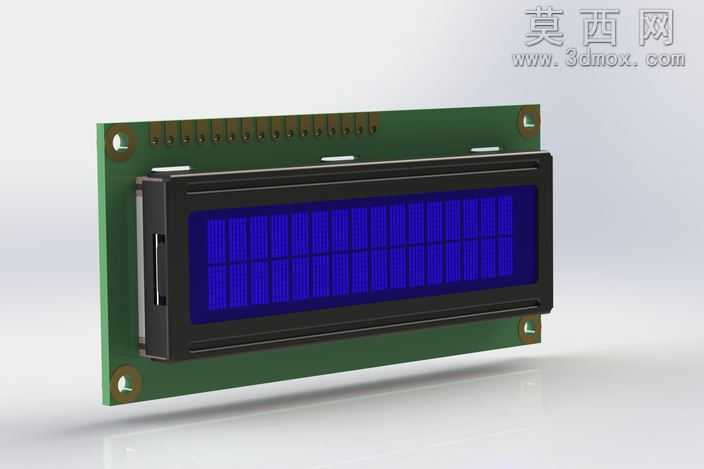

DFRobot1602字符液晶显示模块三维设计

本次三维设计围绕DFRobot1602字符液晶显示模块展开，建模前期先参考官方公开的产品数据手册梳理整体尺寸框架，针对手册未覆盖的细节结构，结合同类型16×2字符液晶模块的通用结构进行合理补全，确保整体外观比例与实物一致。建模过程中优先还原模块的核心结构：首先搭建绿色PCB基板的基础轮廓，精准定位基板四角的安装固定孔、边缘的排针引脚位置，还原基板表面的走线区域与元件排布的基础形态；其次构建液晶显示部分的分层结构，包括黑色塑料外框的卡扣结构、蓝色背光液晶面板的显示区域、面板边缘的密封胶条结构，还原外框与PCB基板之间的装配卡位，确保各部件的装配关系符合实际产品的组装逻辑。材质与渲染环节，针对不同部件匹配对应材质参数：PCB基板采用哑光深绿色覆铜板材质，还原基板表面轻微的磨砂质感与金属焊盘的金属光泽；液晶外框采用哑光黑色工程塑料材质，调整表面粗糙度参数还原塑料外壳的细腻质感；蓝色液晶面板调整半透明材质参数，模拟液晶玻璃的通透感与背光层的均匀蓝色发光效果，面板上的字符显示区域做细微的网格纹理处理，还原16列2行字符位的排布特征；金属固定孔与排针引脚采用亮面金属材质，还原金属部件的反光特性。设计过程中参考了成熟的1602液晶模块结构方案，对液晶部分的显示区域做了细节优化，避免液晶数字区域出现过于方正的失真效果，通过挤出特征的参数调整还原液晶像素格的真实比例，同时对PCB板边缘的定位缺口、固定孔的铜箔衬圈等细节做了精细化处理，让模型整体还原度更高，可用于电子项目的装配示意、产品展示场景的渲染使用，各部件的尺寸参数经过反复校准，确保与实物的安装尺寸匹配，能够直接用于结构验证类的三维装配场景。
