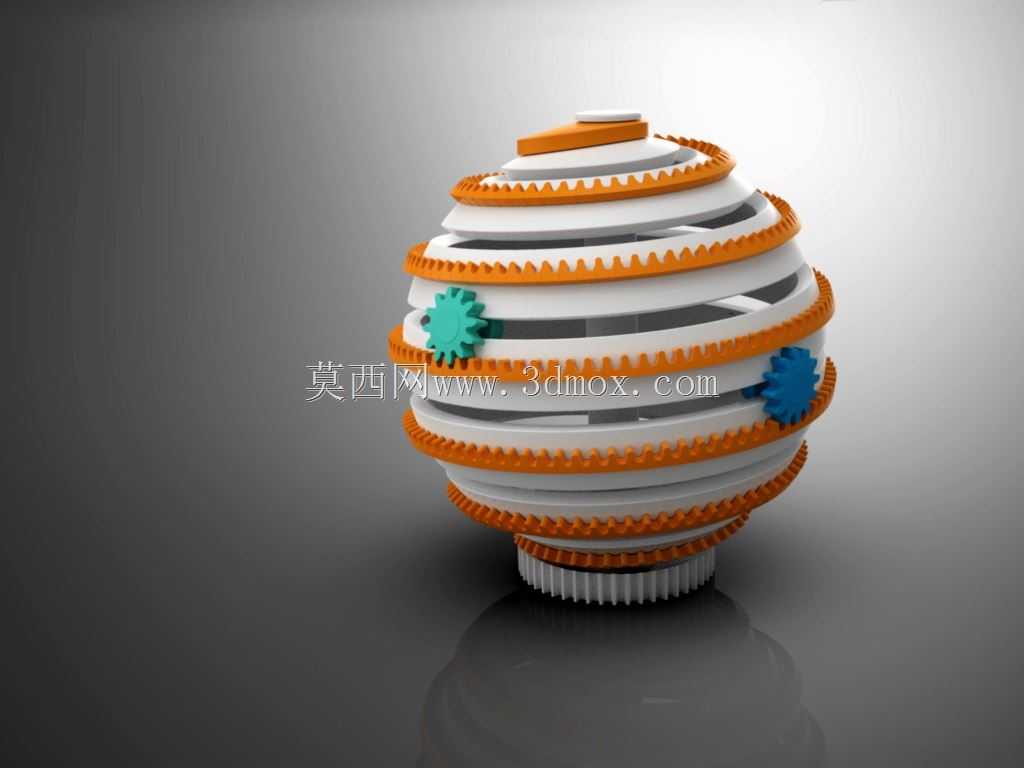

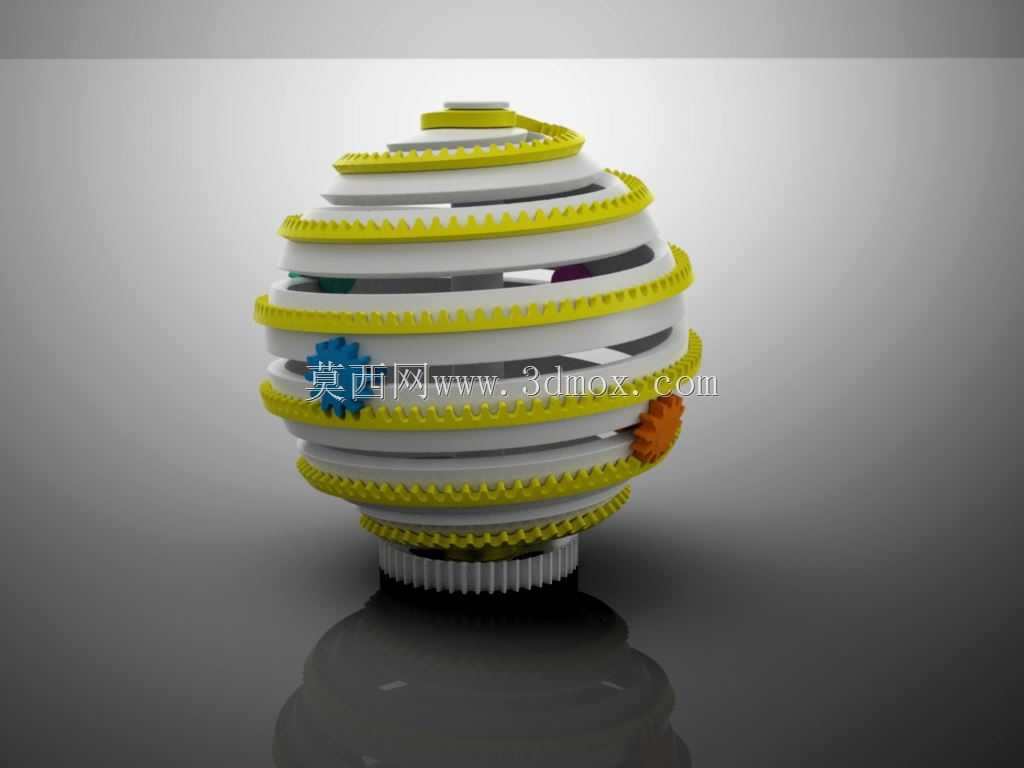

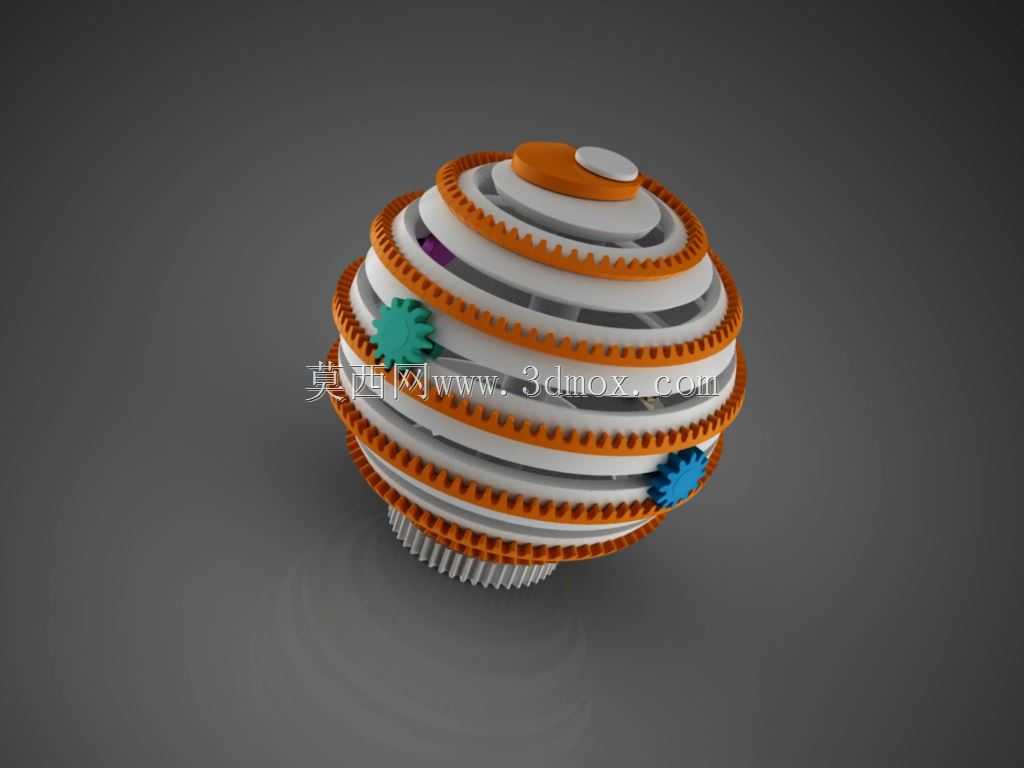

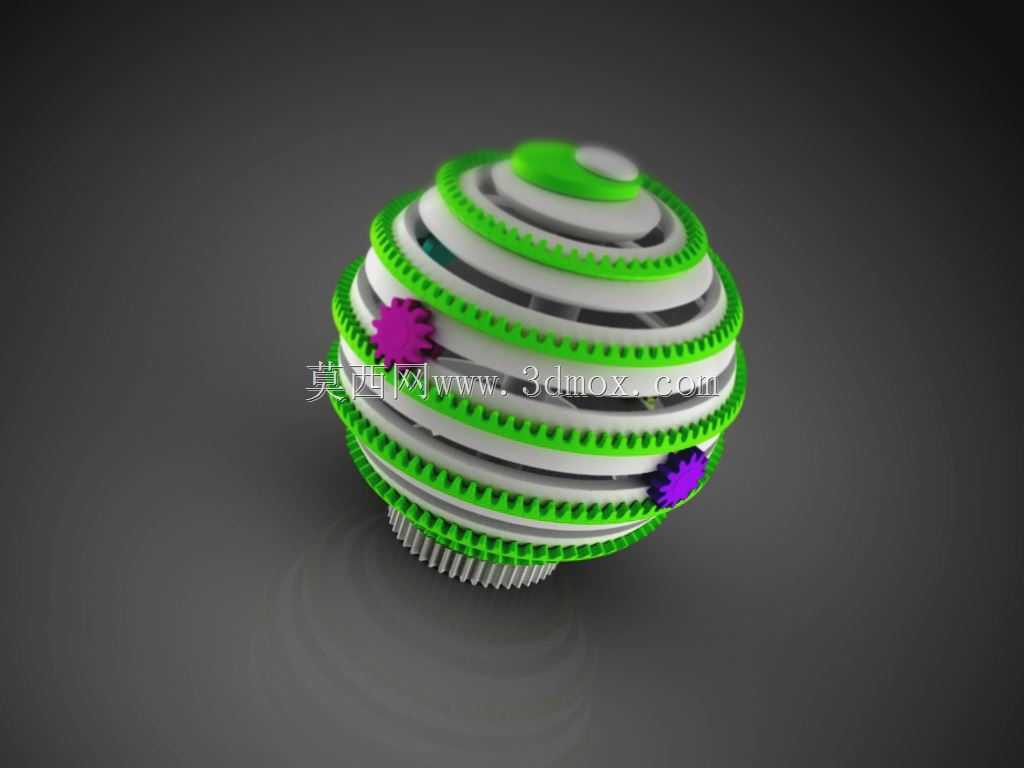

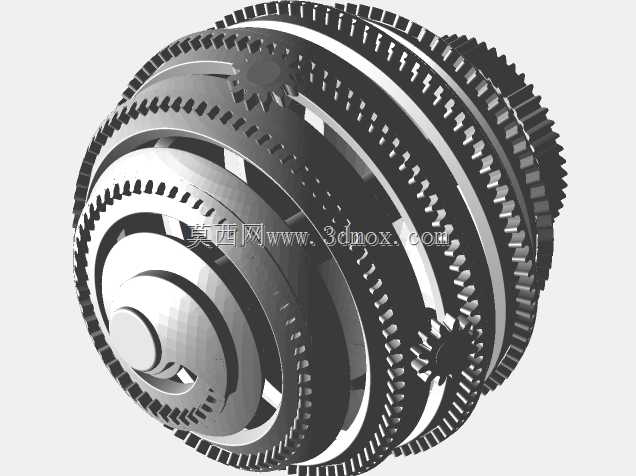

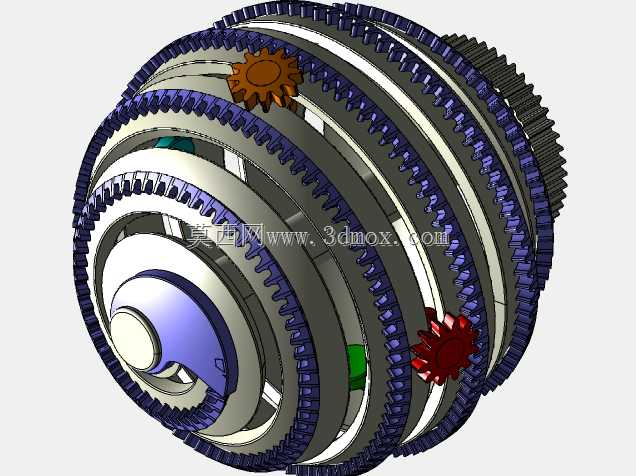

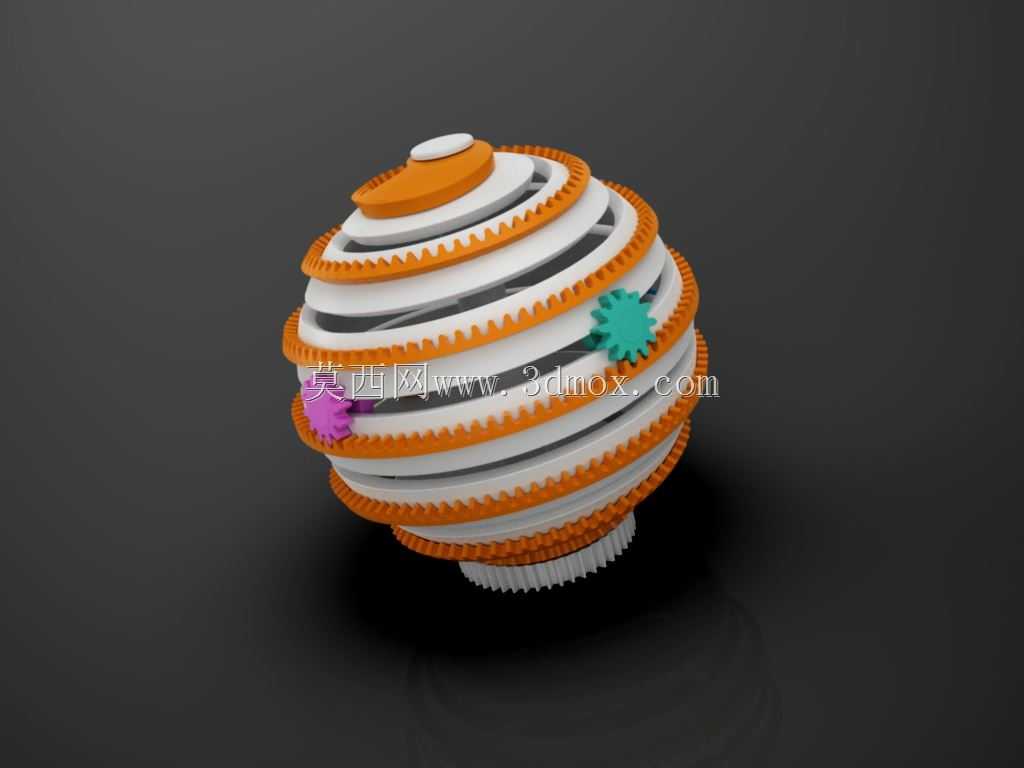

球面螺旋齿轮齿条球形传动机构

这款球形螺旋齿轮齿条传动机构，是面向创意机械展示、科普教具、小型精密传动场景开发的特殊传动结构，突破了传统平面齿轮齿条的传动边界，将传动路径布置在球面空间内，实现了多维度的动力传递效果。在实际应用场景中，该结构可用于科普场馆的机械原理互动展项，直观展示空间齿轮啮合的运动逻辑，让参观者清晰理解非平面传动的运行规律；也可作为小型创意摆件、机械艺术装置的核心传动部件，凭借精巧的球形外观和流畅的运转效果，兼具机械美感与互动趣味性；同时还能为特种小型机器人的多自由度关节、特殊工况下的球面换向传动结构提供设计参考，拓展传统齿轮传动的应用边界。从功能特性来看，该机构以空心球体作为核心承载基体，球面布置的螺旋齿条可同时与四个周向分布的齿轮形成稳定啮合，通过端部的手柄轮输入动力，即可带动啮合齿轮沿球面螺旋轨迹滚动，实现动力在球面不同方位的同步传递，传动过程平稳连续，无卡滞或传动死点，多齿轮同步啮合的设计也让整体传动的负载分布更均匀，可承受多方向的输入输出载荷。在设计思路上，该结构采用全一体化适配3D打印的设计逻辑，所有零部件的成型边界都控制在6*6*6英寸的可打印区域内，无需额外支撑结构即可完成整体打印装配，降低了制作门槛；机架与齿轮箱部分预留了定制化调整空间，可根据不同的展示或使用需求，更换不同配色、不同主题造型的外层装饰件，比如笑脸、心形、花朵等造型，兼顾机械功能与外观表现力；齿轮导向装置集成在空心球体内部，既保证了齿轮沿螺旋齿条运动时的轨迹精度，也避免了外部结构对传动过程的干扰，让整体外观更简洁完整。从安装与尺寸边界来看，整体结构为规整的球形轮廓，安装时仅需固定底部的输出轴端即可完成定位，无需复杂的安装支座，周向预留的齿轮输出端可根据需求连接不同的功能附件，球形外轮廓没有突出的尖锐结构，在作为科普教具或桌面摆件使用时安全性更高，内部空心结构也为后续加装传感器、小型动力元件预留了足够空间，可拓展为电动驱动的动态展示装置。
