小型桌面级数控铣床结构设计方案

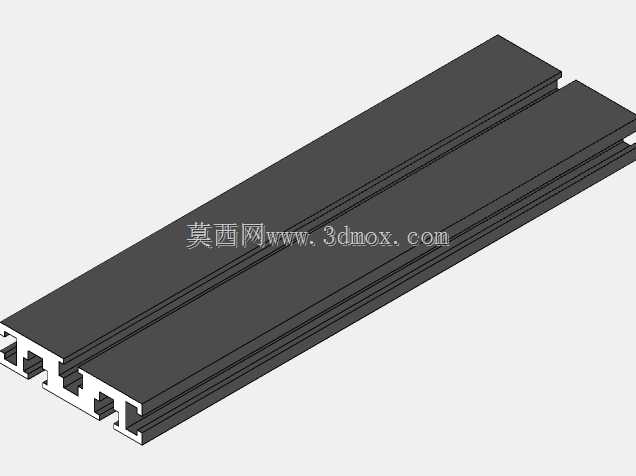

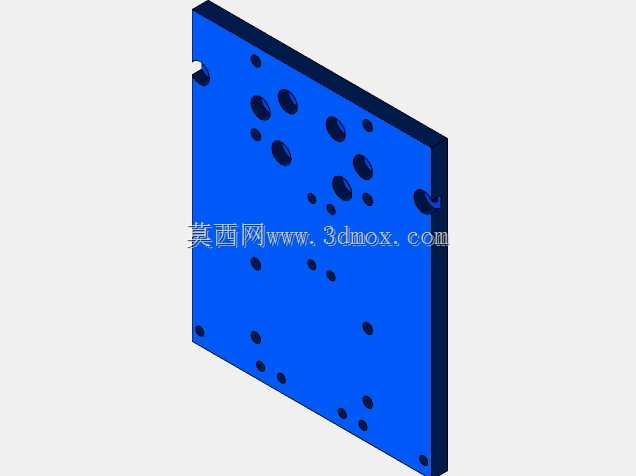

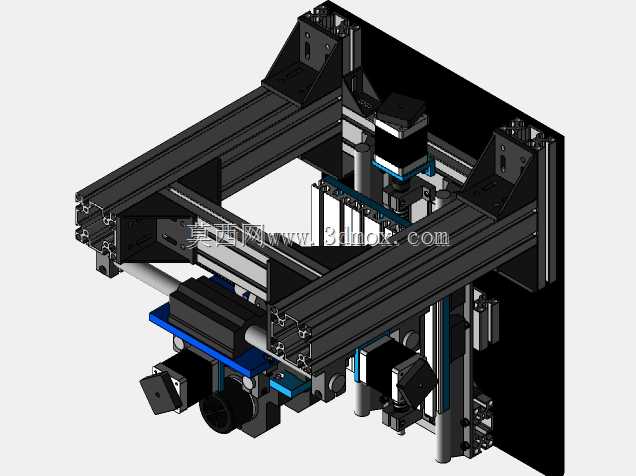

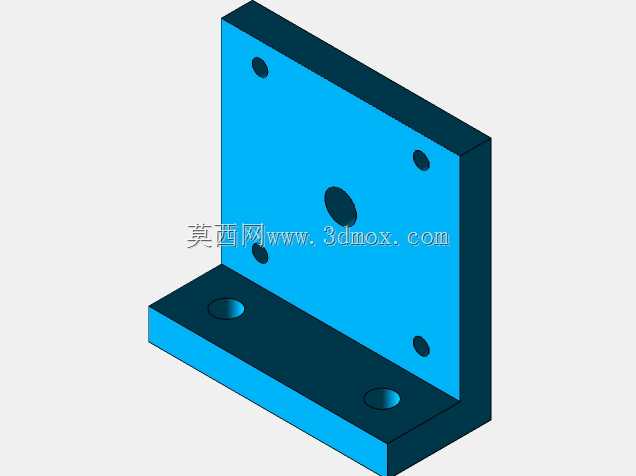

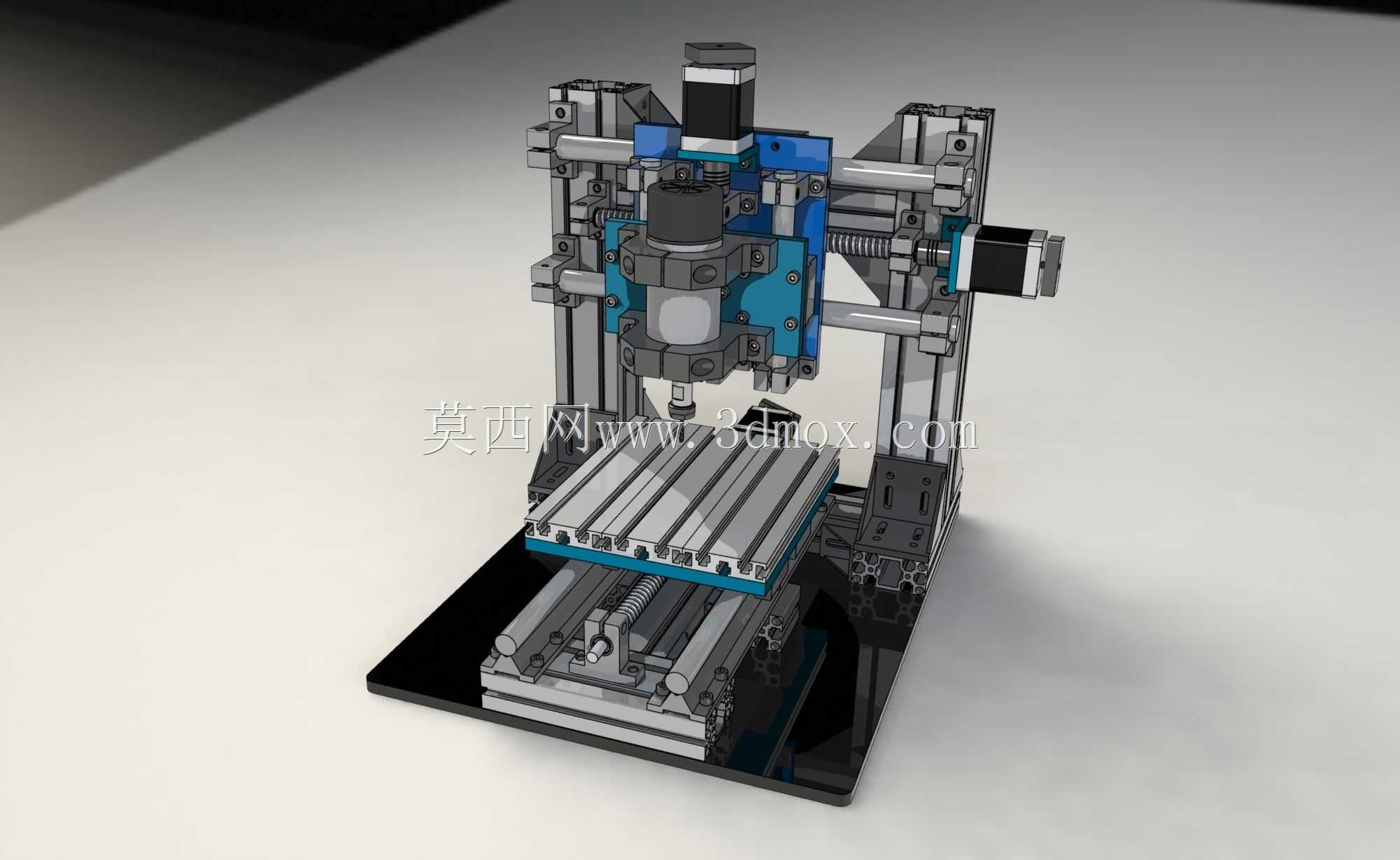

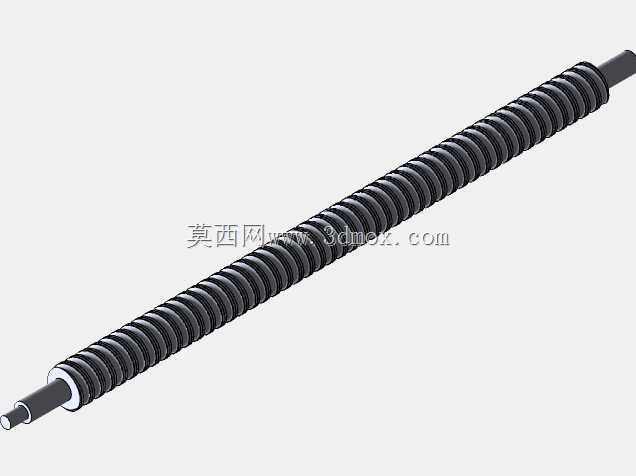

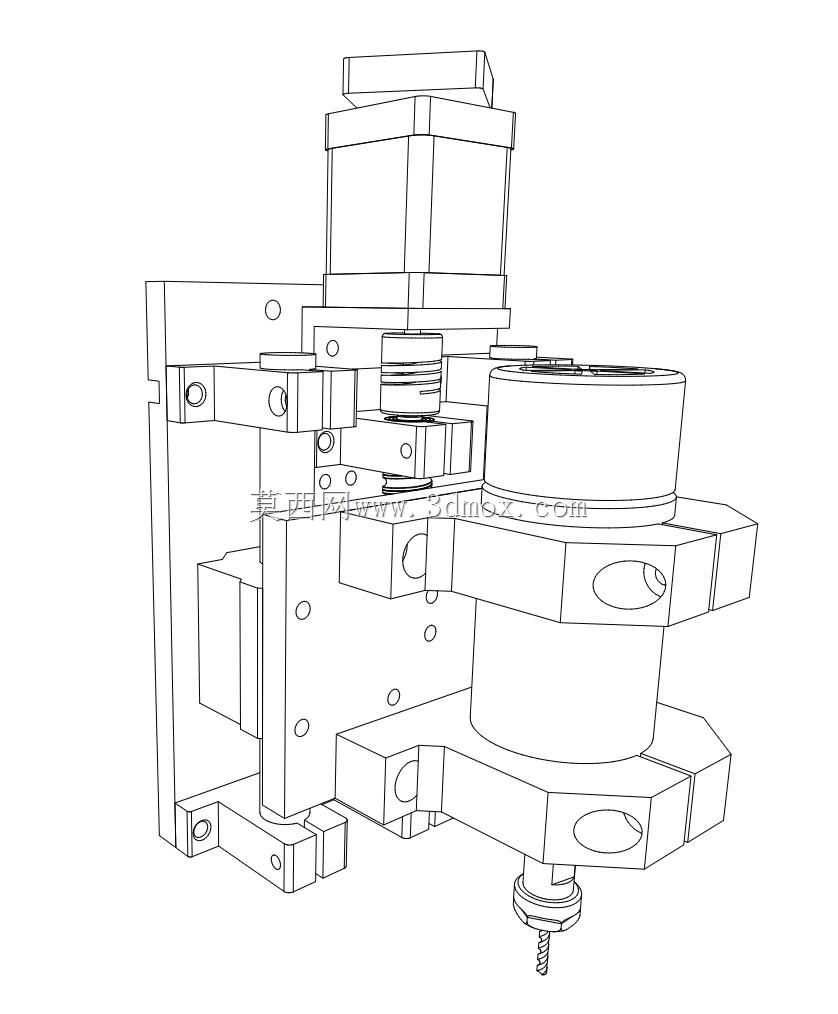

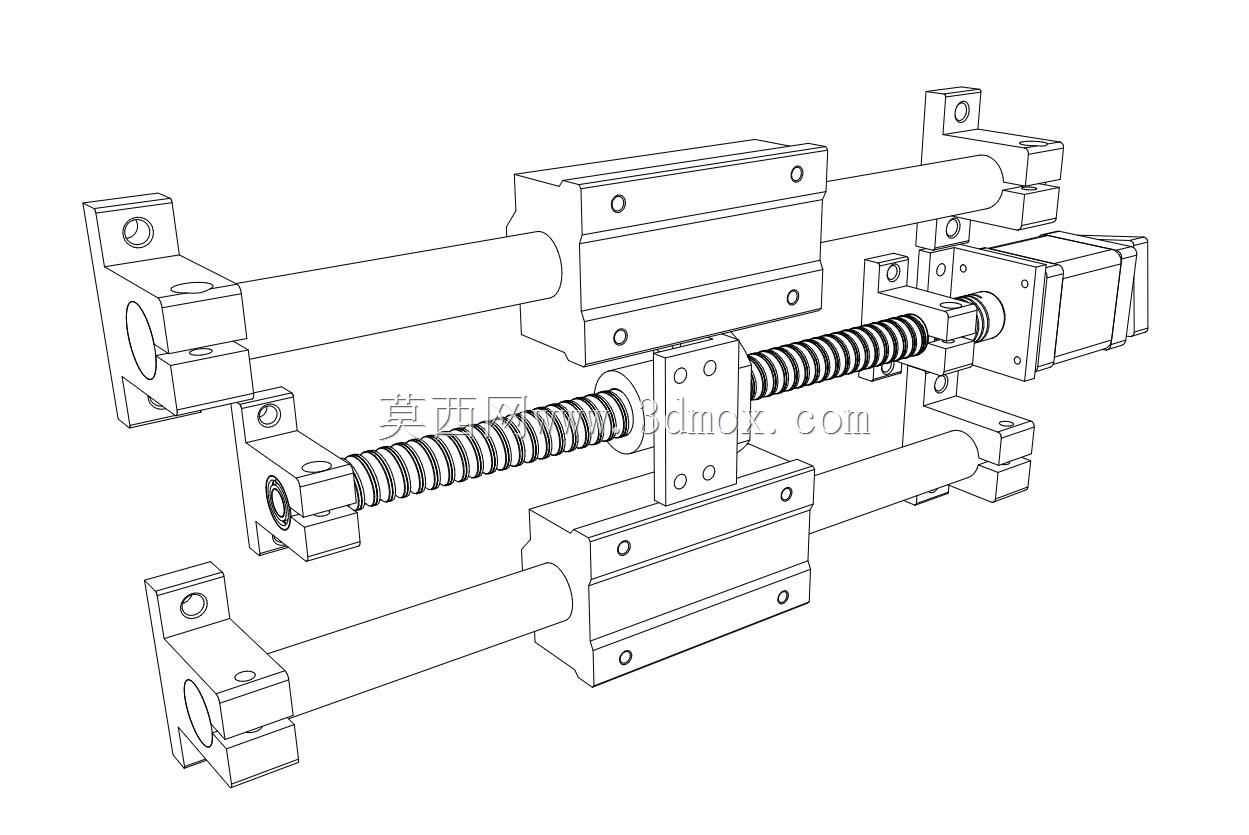

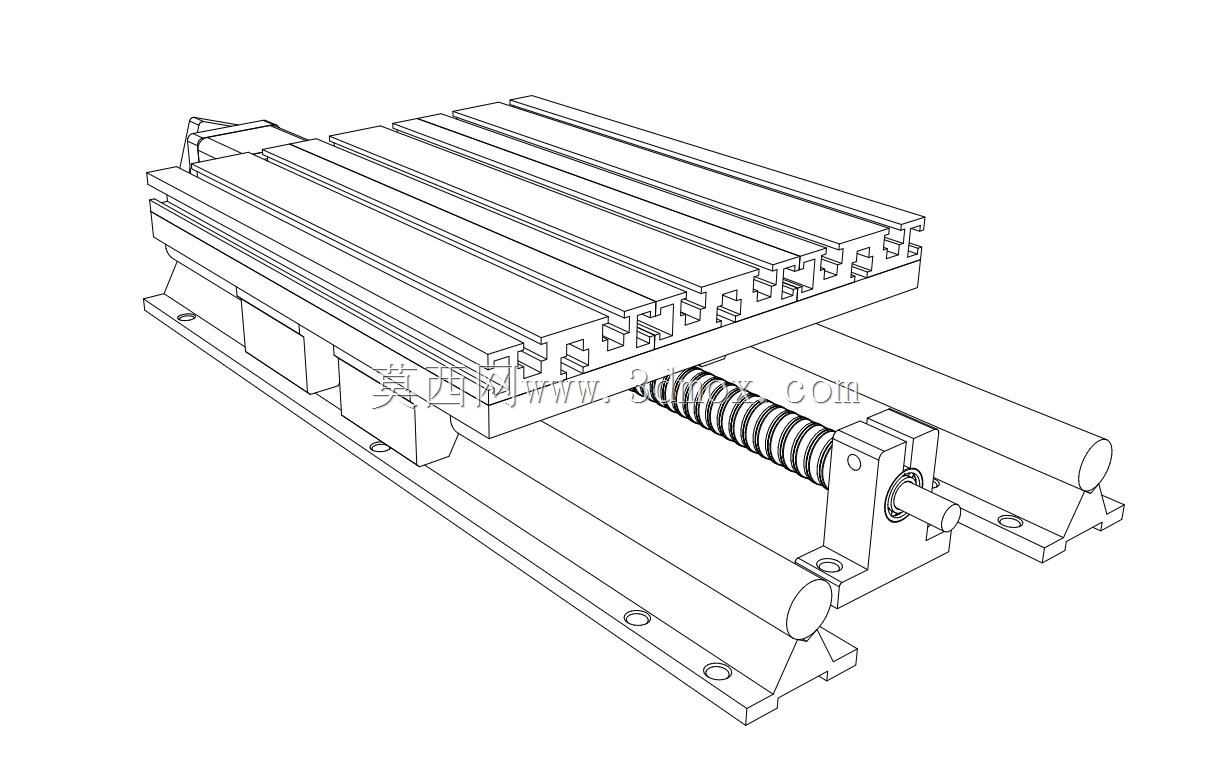

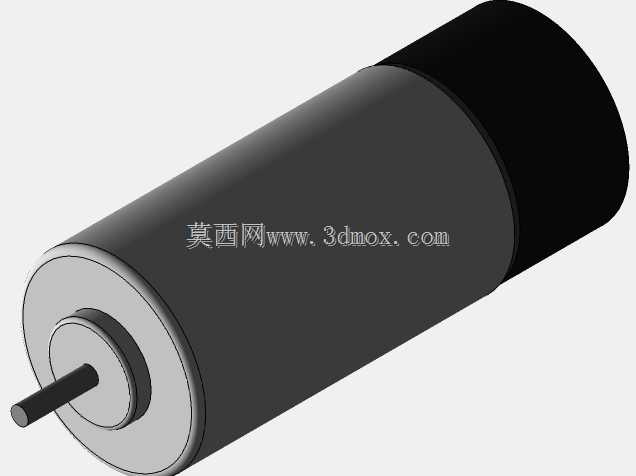

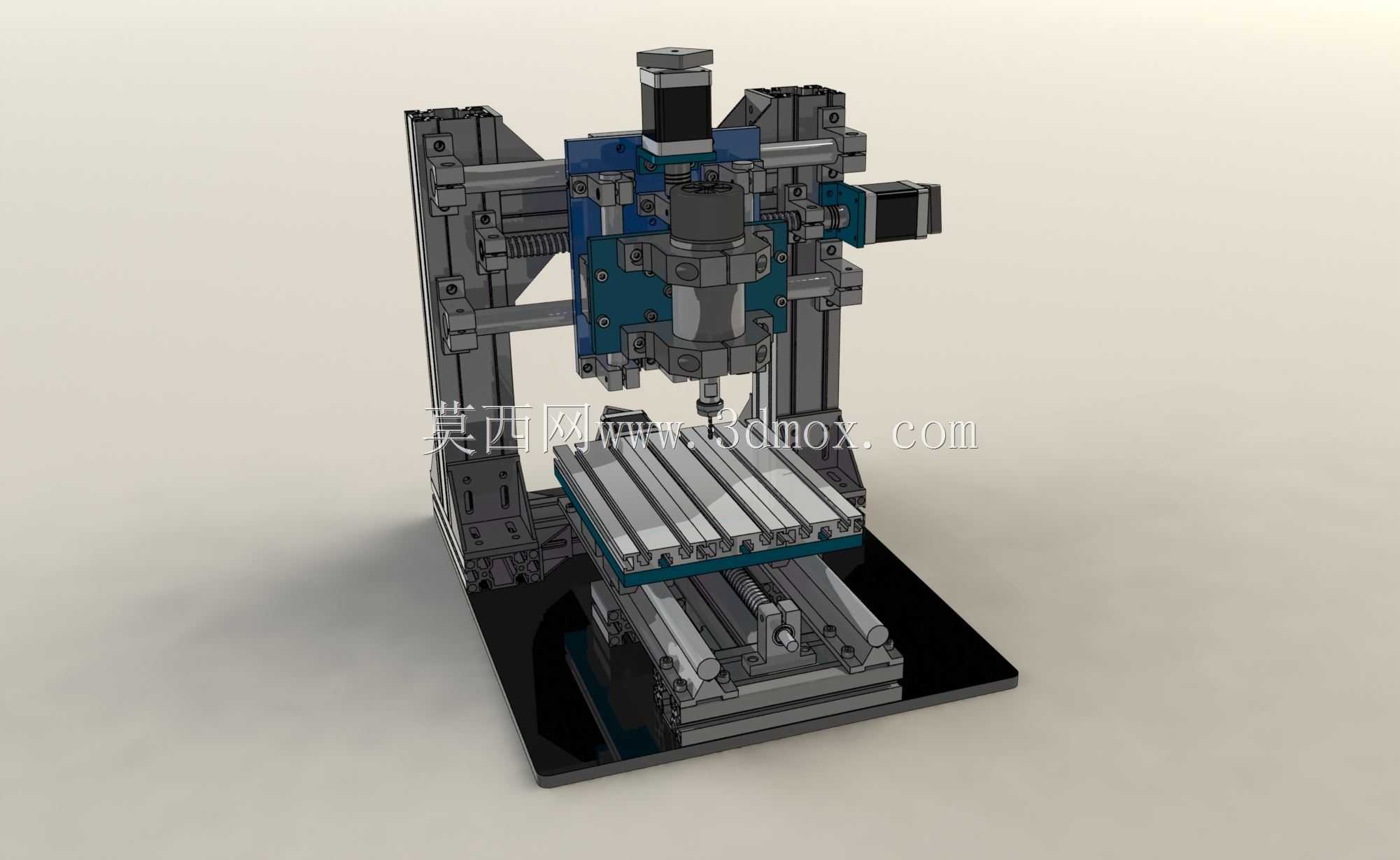

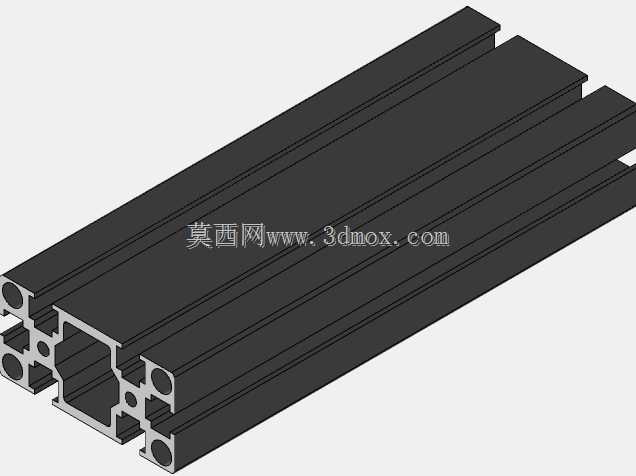

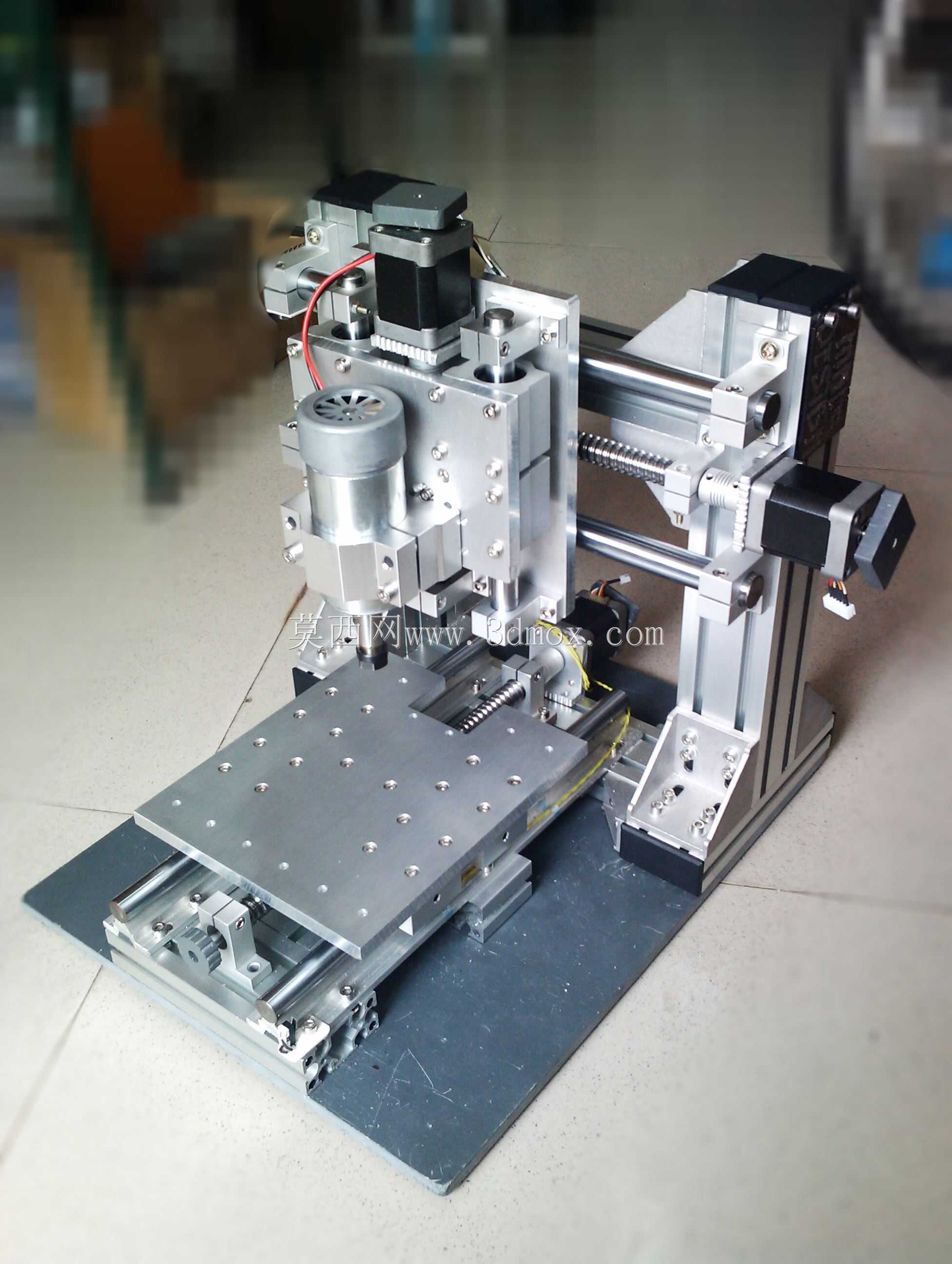

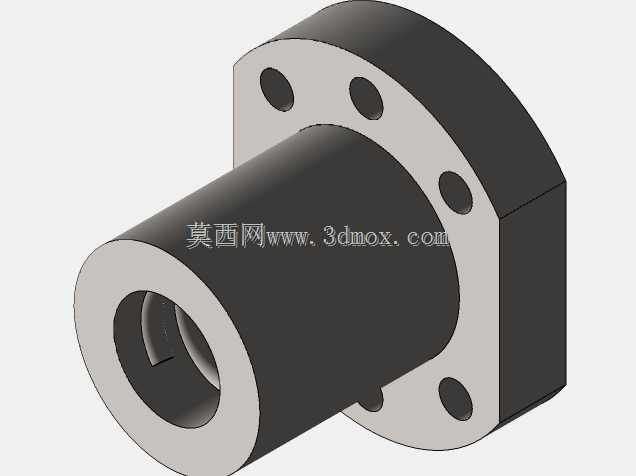

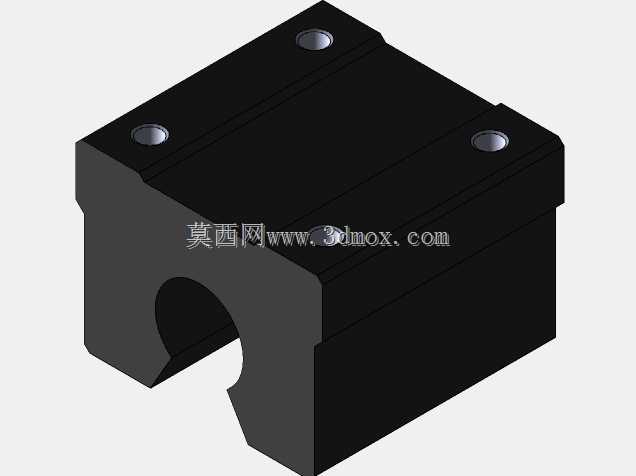

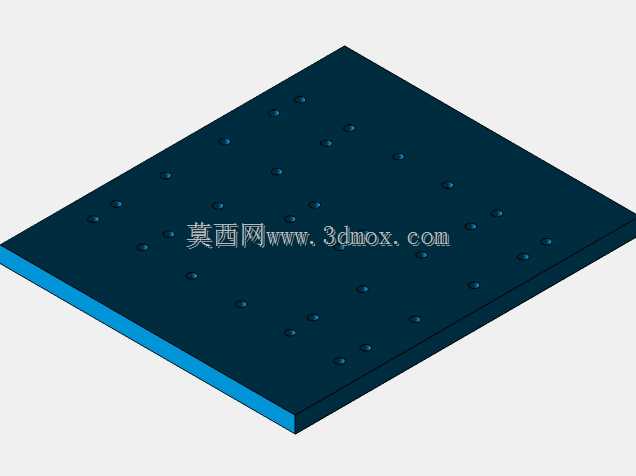

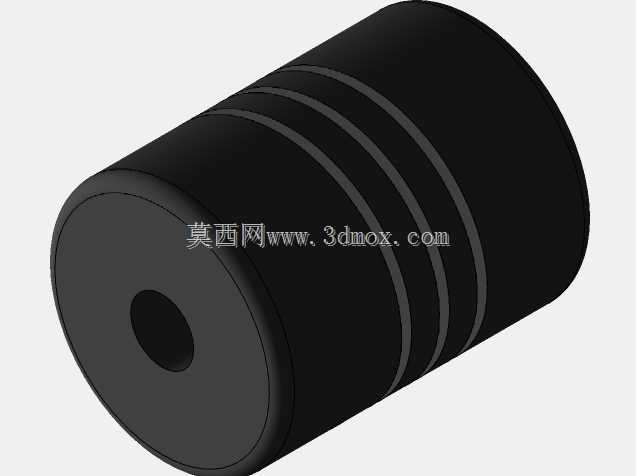

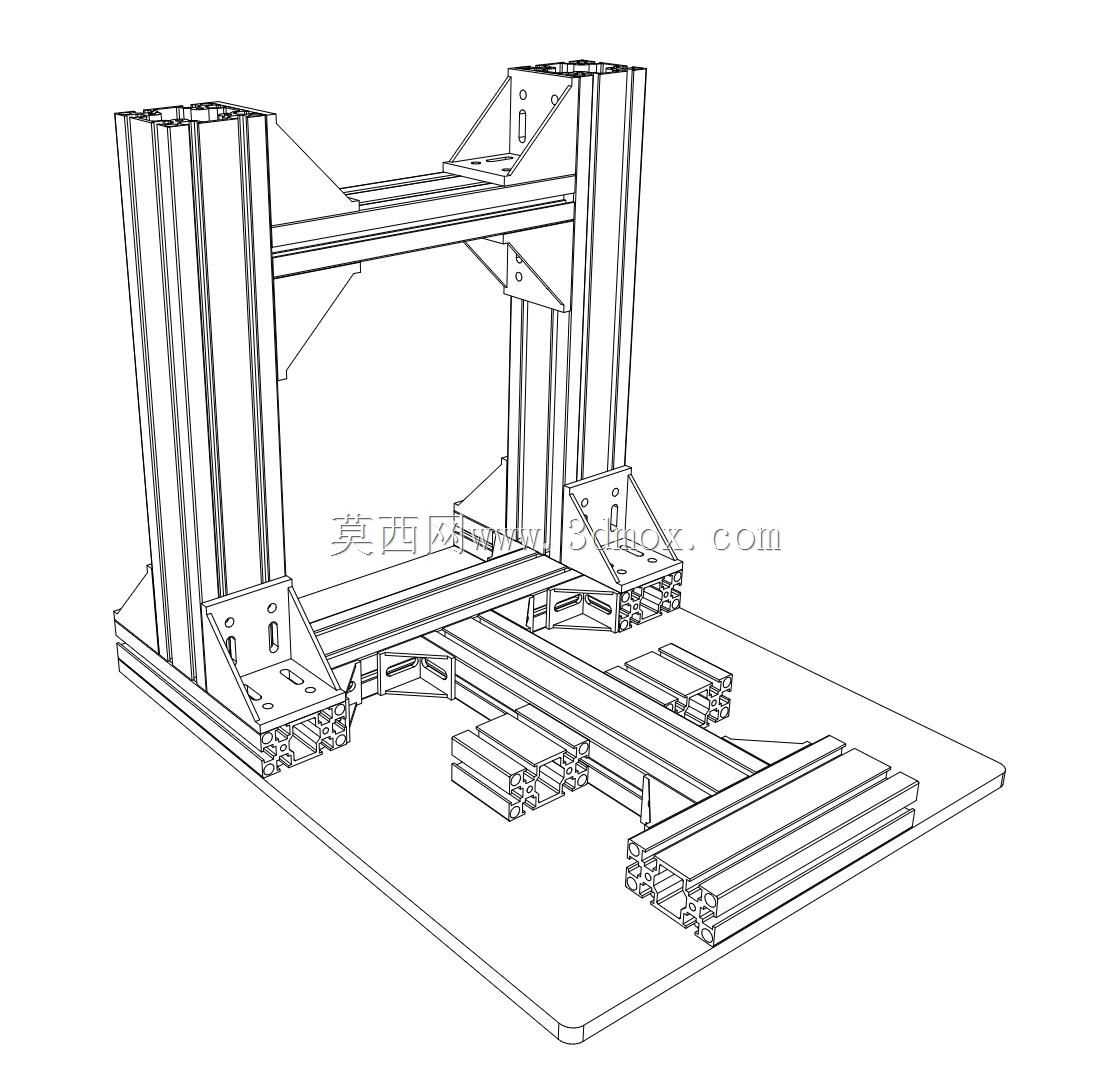

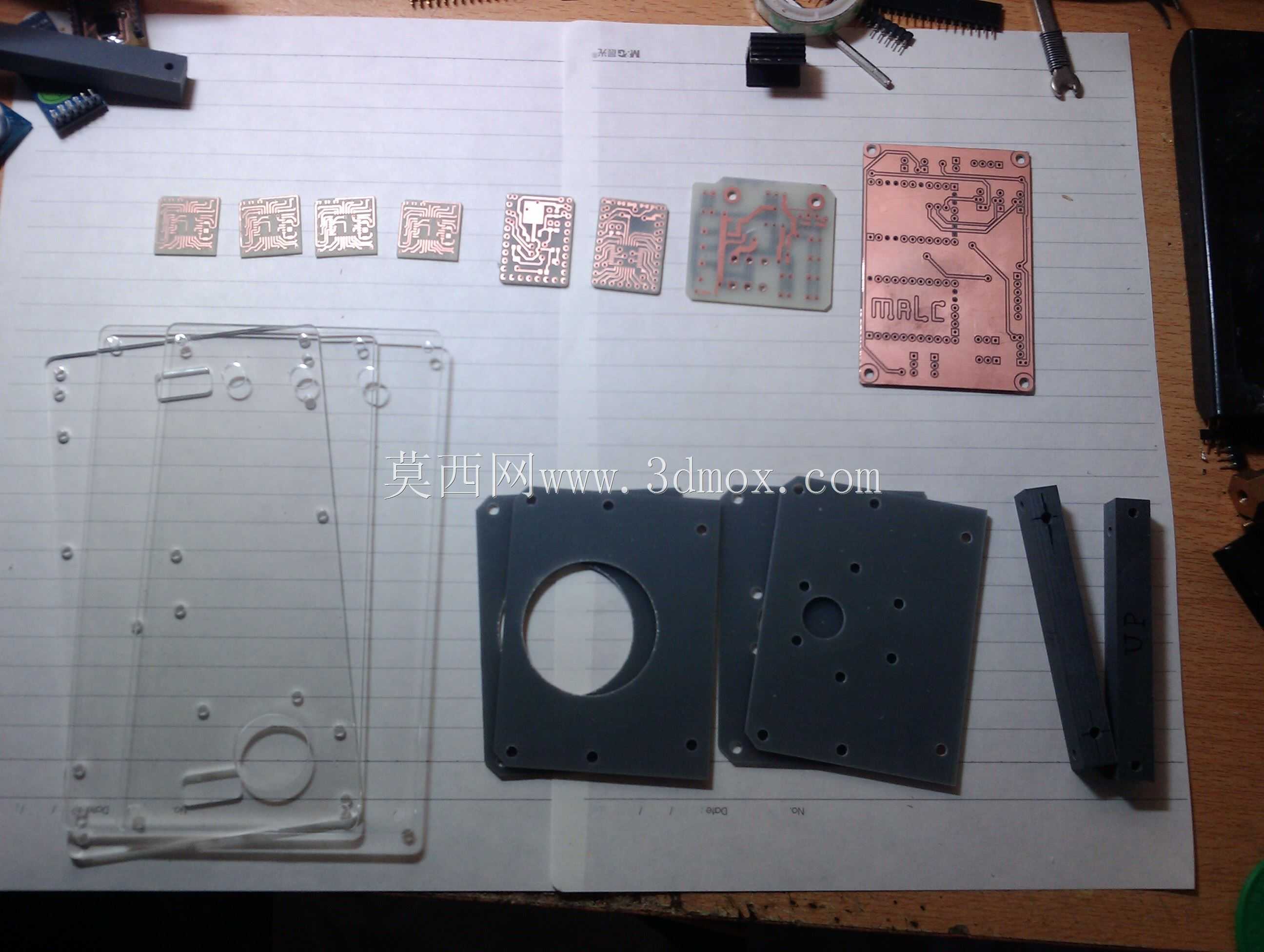

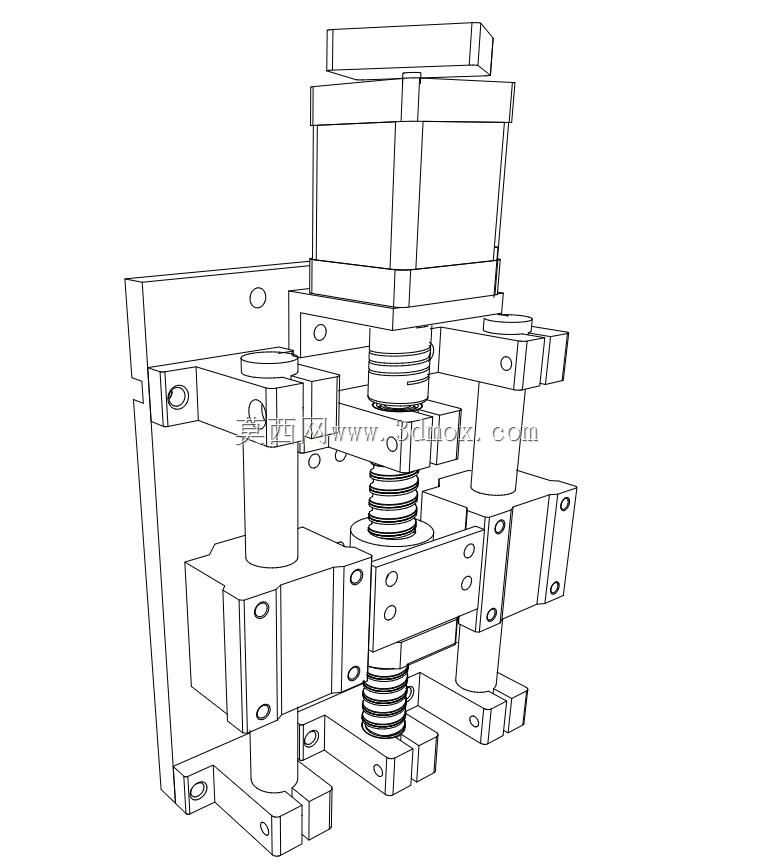

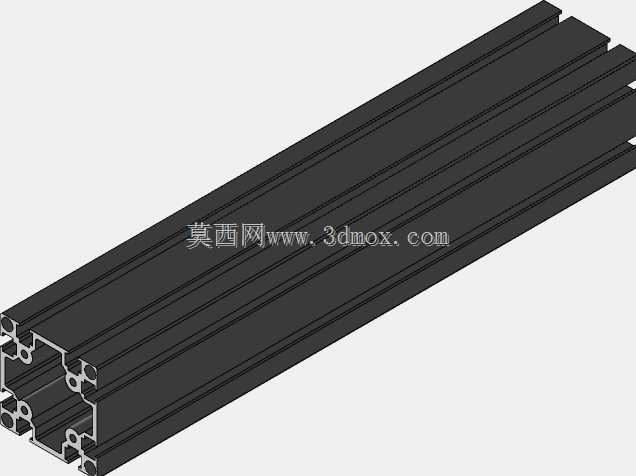

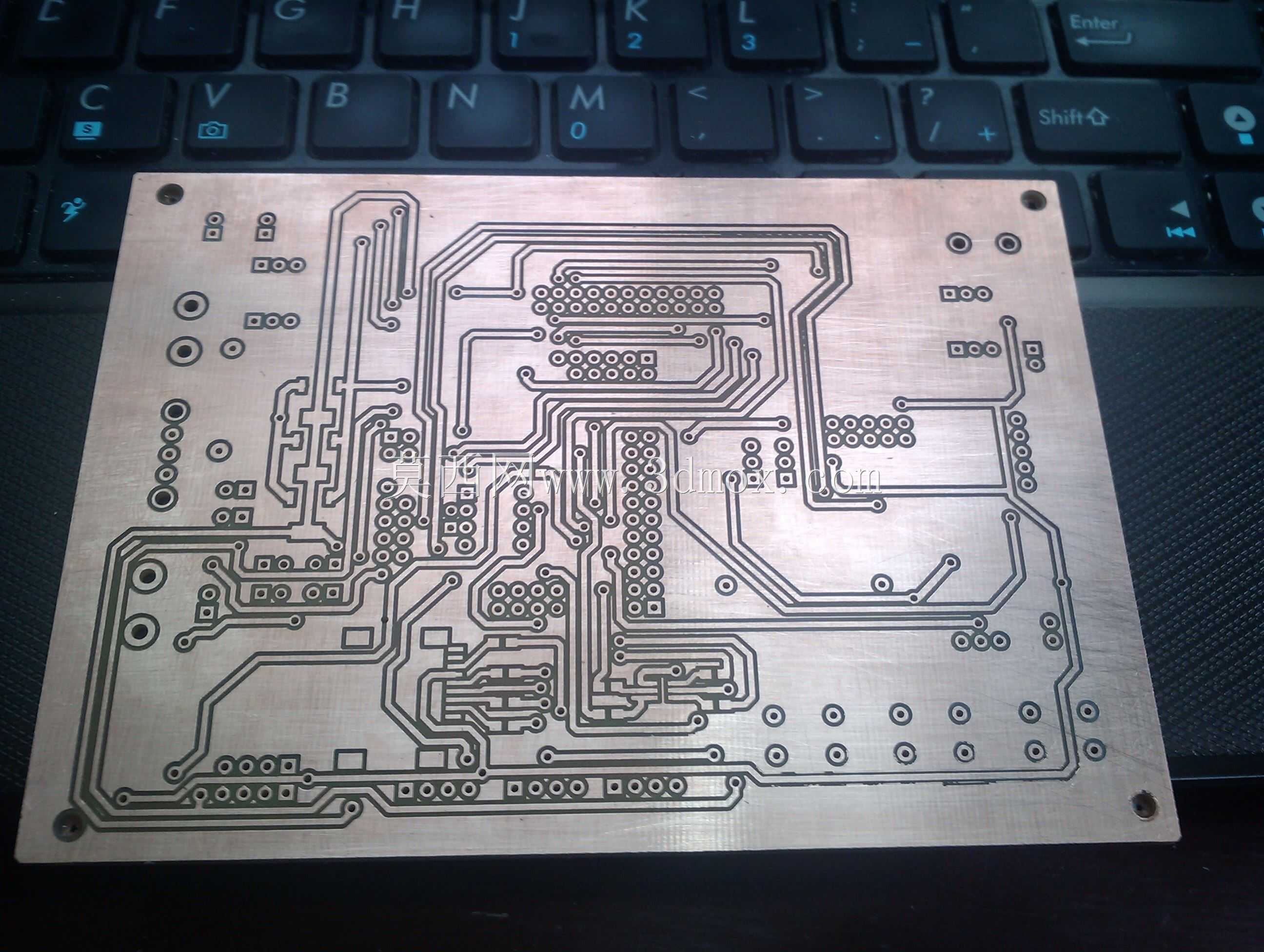

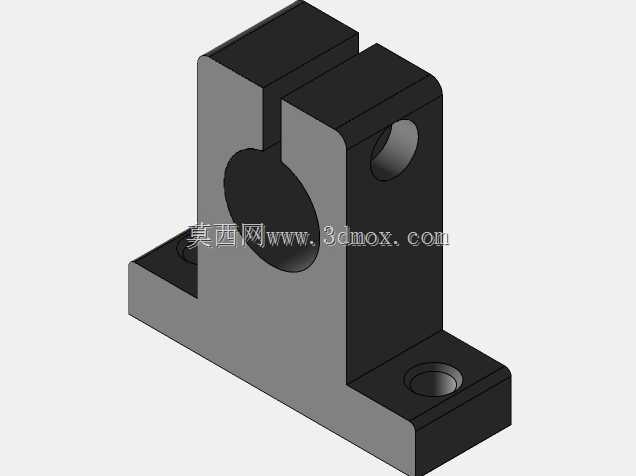

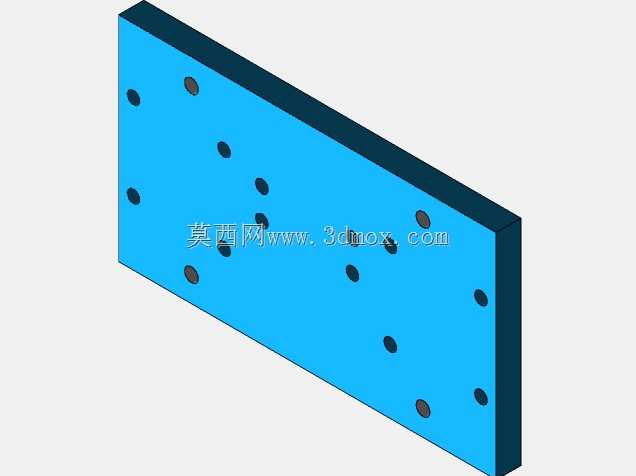

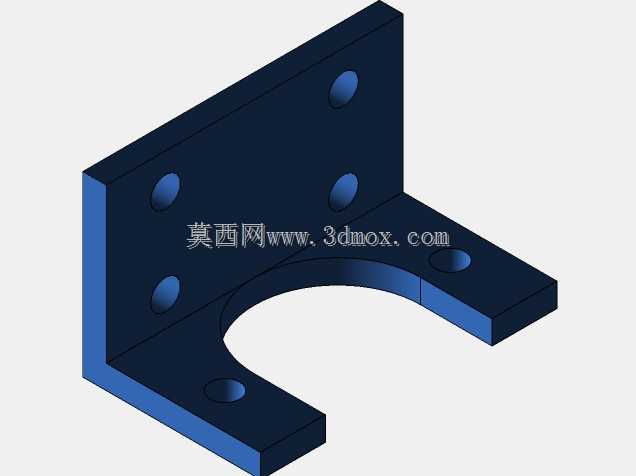

这款小型数控铣床面向个人加工、小批量试制场景打造，可覆盖电子制作、手板打样、小型零件加工等多元需求，能够完成PCB线路板刻制、工程塑料零件铣削、软质金属小件加工等作业，适配创客空间、个人工作室、小型实验室的日常加工场景，无需大型工业厂房的安装条件，可直接放置于常规工作台面使用。设备整体采用铝型材搭建主体框架，搭配标准线性导轨与滚珠丝杠作为传动核心部件，在控制整体制造成本的同时保障了运动精度与结构刚性，铝型材配件均为市面通用标准件，后期维护更换配件无需定制，大幅降低了使用与维护成本。传动系统采用精密丝杠搭配导轨滑块的组合，可实现三轴平稳顺畅的进给运动，加工过程中运行震动小，进给速度稳定，能够保障加工面的光洁度与尺寸精度，可处理大部分非金属材料以及铝、铜等软质金属材料，加工进给速度可满足小件快速加工的需求，加工精度可控制在0.05mm以内，能够满足常规小件加工的公差要求。设备搭载高速主轴单元，主轴转速可达15000RPM，适配小直径铣刀的高速切削需求，可完成精细的轮廓铣削、钻孔、雕刻等加工工序。整机外形尺寸紧凑，占用台面空间小，有效加工行程可覆盖常规小型零件的加工范围，工作台采用标准T型槽结构，可搭配通用夹具完成不同形状工件的装夹固定，装夹操作便捷，工件定位可靠。电气驱动部分采用适配低压供电的驱动模块，搭配对应的电源与控制单元，接线布局规整，各运动轴的驱动模块与主体结构集成安装，无需额外布置大型电控柜，进一步压缩了设备整体占用空间。设备的底座采用平整厚重的板材制作，可有效吸收加工过程中产生的震动，提升整机运行稳定性，各轴的行程限位位置经过合理规划，可避免运动超程造成的部件碰撞损坏，传动部位均设置有对应的防护结构，可阻挡加工碎屑落入传动部件内部，延长导轨与丝杠的使用寿命。这款设备平衡了加工性能、制作成本与占用空间三者的关系，既能够满足个人用户日常小件加工的实用需求，也可作为数控加工教学的实操演示设备，帮助学习者理解三轴数控设备的传动结构、运动逻辑与加工原理，整体结构拆装便捷，也便于使用者根据自身加工需求进行局部改装升级，拓展加工适用范围。
