桌面级龙门式数控铣刨加工设备

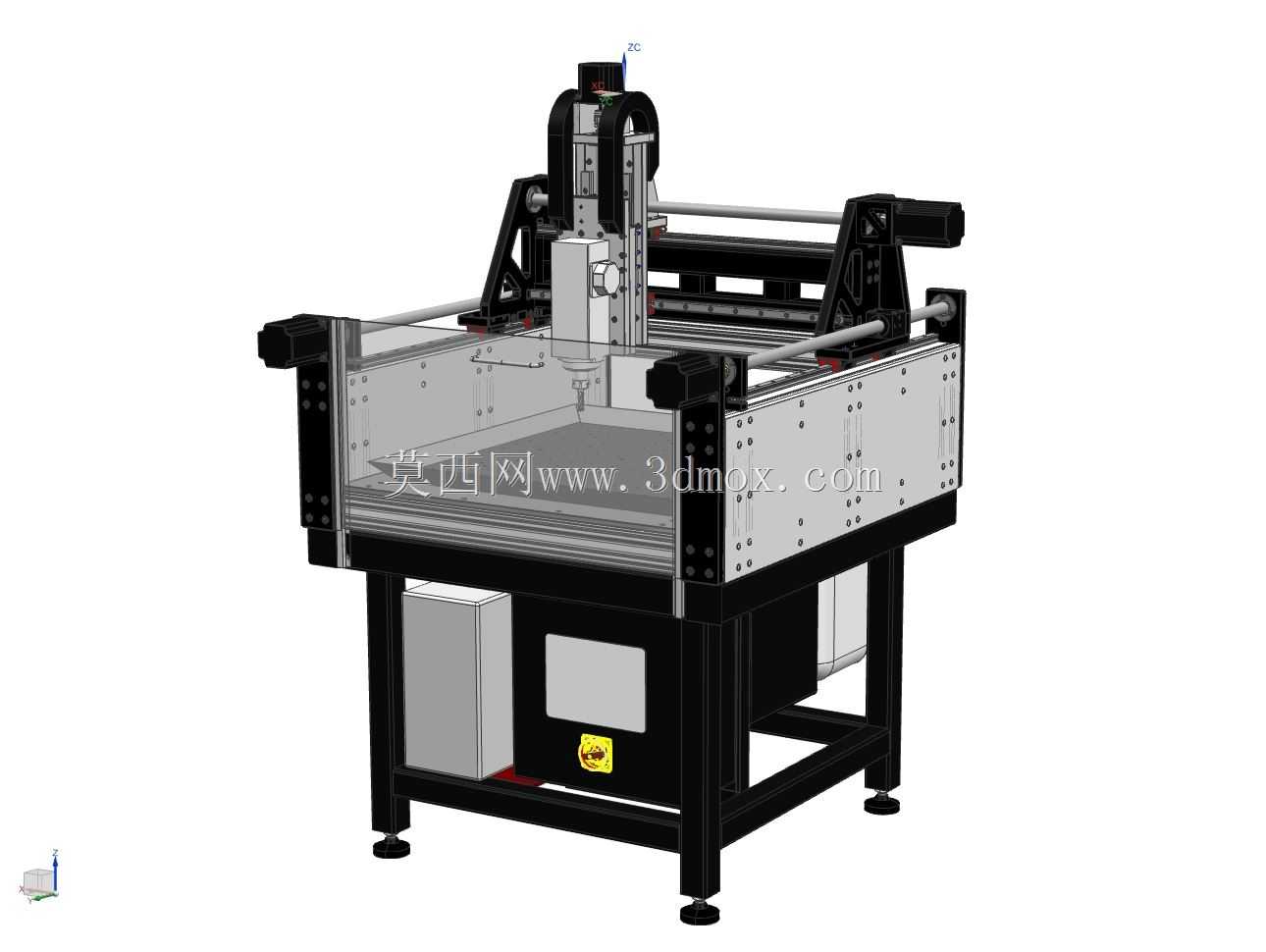

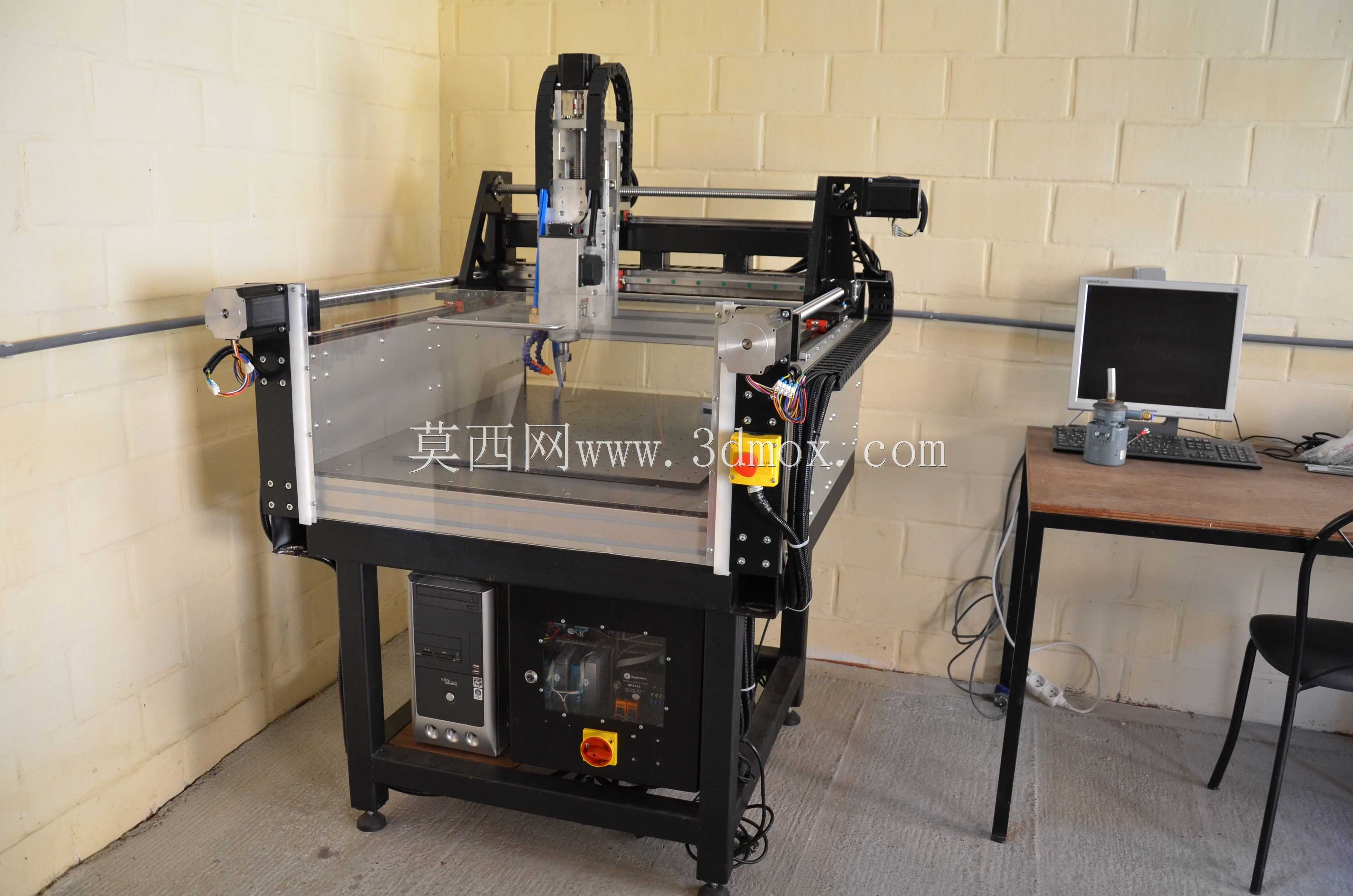

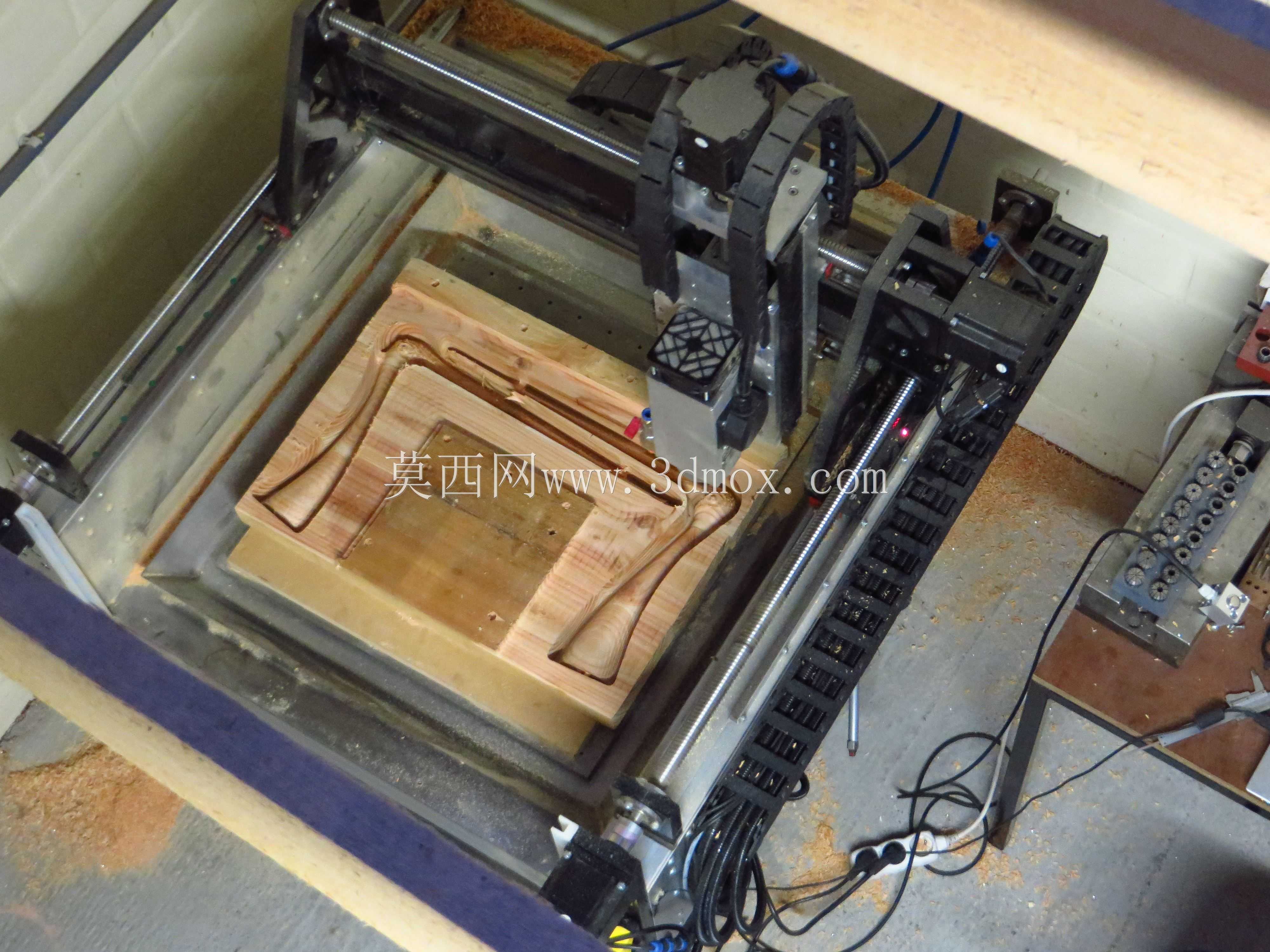

这款龙门式数控铣刨设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、工程塑料、硬质木材、亚克力等多种材质的加工作业需求，能够完成平面铣削、沟槽刨削、简单三维轮廓雕刻、钻孔攻丝等多类加工工序，既可以满足小批量定制零件的生产需求，也能适配手板模型制作、创意作品加工、工艺试件加工等多元场景，填补了大型工业机床占地大、成本高，无法适配小型加工场景的空白。设备采用经典龙门动梁结构设计，加工主轴搭载在可沿X轴横向移动的横梁滑座上，横梁整体可沿Y轴纵向移动，主轴滑枕可沿Z轴完成垂直方向的进给运动，三轴均采用高精度直线导轨作为运动导向部件，搭配滚珠丝杠传动结构，能够保证运动过程的平稳性与定位精度，避免加工过程中出现爬行、震颤问题，保障加工面的光洁度与尺寸精度。设备的床身采用方管焊接框架结构，底部配置可调式减震脚杯，可根据安装地面的平整度调整设备水平，抵消加工过程中产生的振动，床身上部设置全透明亚克力防护围挡，既可以观察加工全过程的状态，也能阻挡加工过程中飞溅的切屑、切削液，避免造成人员伤害或周边环境污染。床身下部集成了电气控制安装舱与驱动组件安装位，可将控制系统、驱动模块、供电模块统一收纳在封闭舱体内，既优化了设备整体的走线布局，也能避免加工碎屑、粉尘落入电气部件造成故障。从设计思路来看，这款设备在保证结构刚性的前提下尽可能压缩了整体占地尺寸，整体安装边界控制在小型工作台可承载的范围内，不需要单独做大型设备基础，普通的加固工作台即可完成安装固定，工作台面预留了标准T型槽，可搭配通用夹具快速固定不同形状的加工工件，不需要额外定制专用夹具。主轴采用高速风冷电主轴，可根据加工材质的不同调整转速区间，适配不同刀具的切削参数要求，三轴的运动行程经过合理配比，既能够满足常规小型零件的加工尺寸需求，也不会因为行程冗余造成设备结构刚性下降、占地面积增加。设备的操作端预留了标准的数控系统接入端口，可适配主流的开源数控控制系统，也可根据使用需求升级闭环控制模块，进一步提升加工精度与运动稳定性，整体结构采用模块化设计，各个运动部件、防护部件、电气部件都采用可拆分的连接结构，后期维护、部件更换都十分便捷，不需要对设备主体进行大规模拆解即可完成易损件的更换与保养作业。在实际使用过程中，这款设备可灵活切换加工模式，针对不同材质的工件匹配对应的进给速度与主轴转速，既可以完成粗加工的大切深快速去除余量作业，也可以完成精加工的小进给高精度修型作业，加工过程中三轴联动的运动逻辑可支持简单三维曲面的加工，能够满足绝大多数小型加工场景的使用需求，相比同规格的工业级机床，它的购置成本与使用门槛更低，操作逻辑更易上手，适合非专业大规模生产的加工场景使用。
