袜机圆锯片对刃磨边加工设备结构

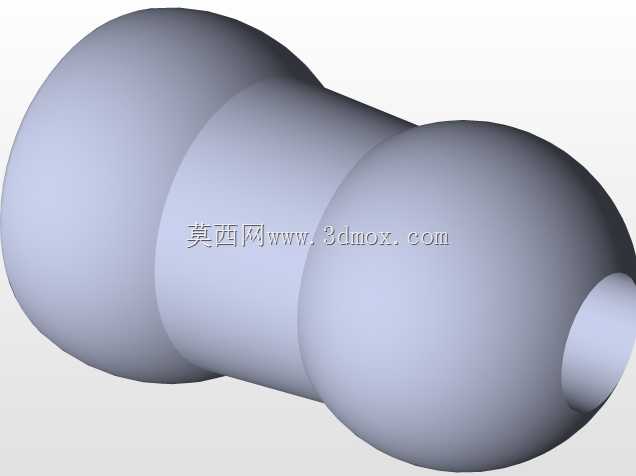

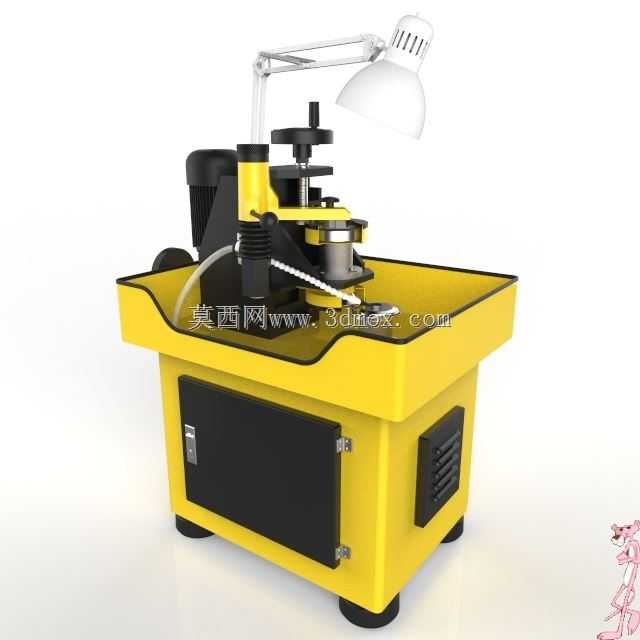

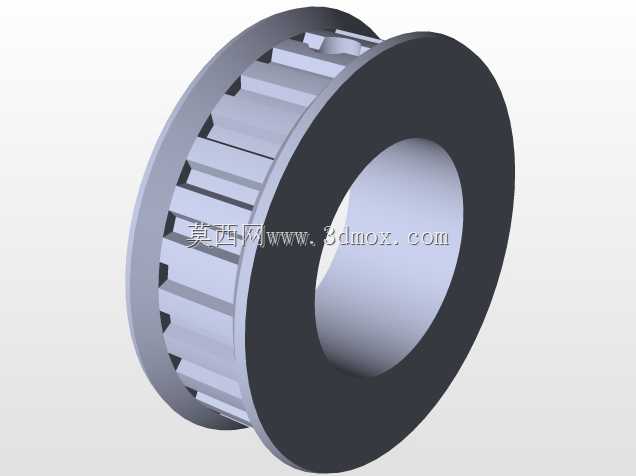

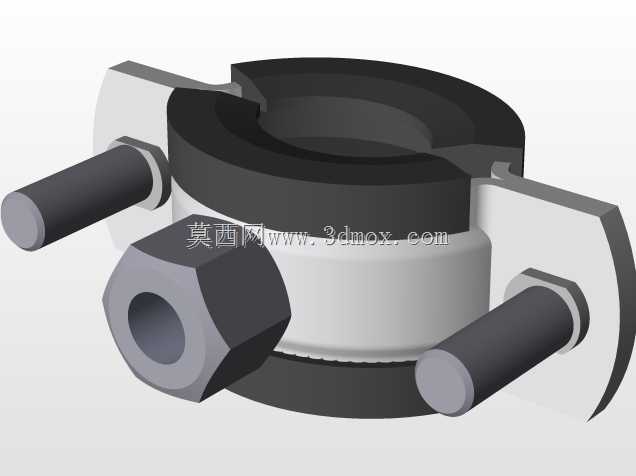

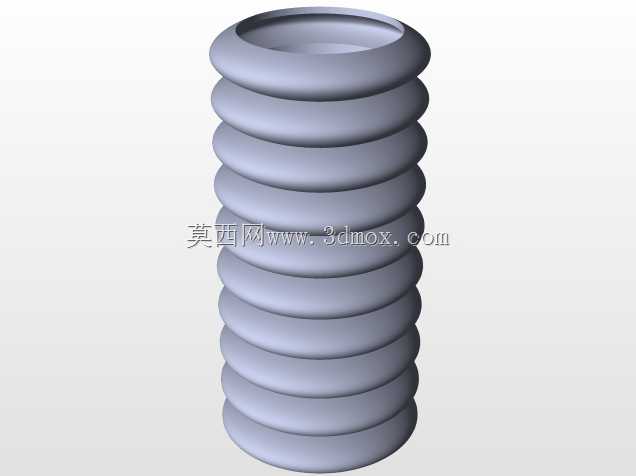

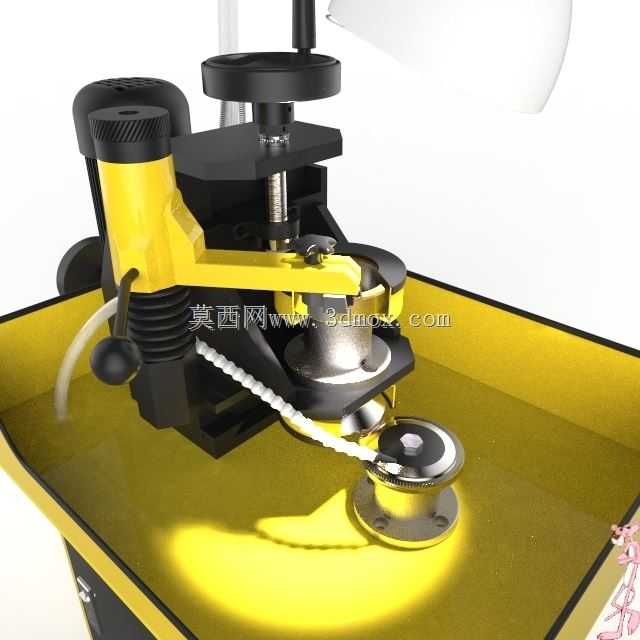

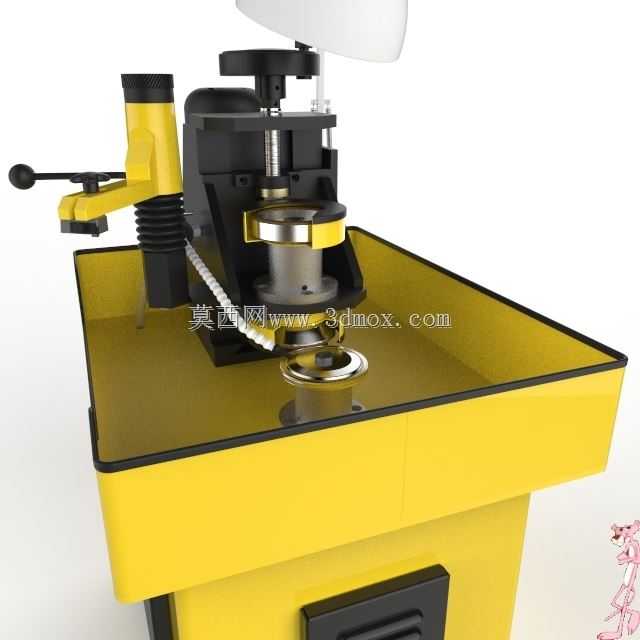

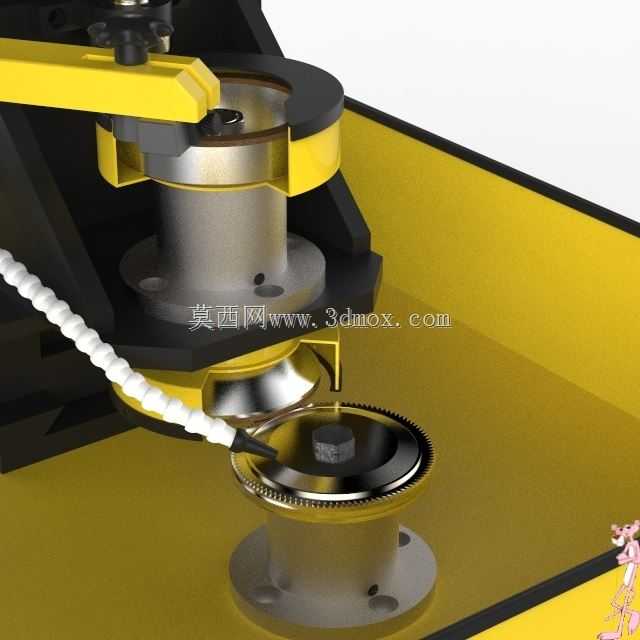

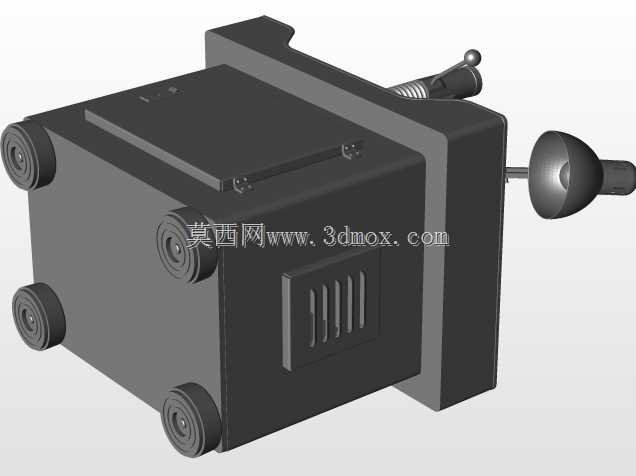

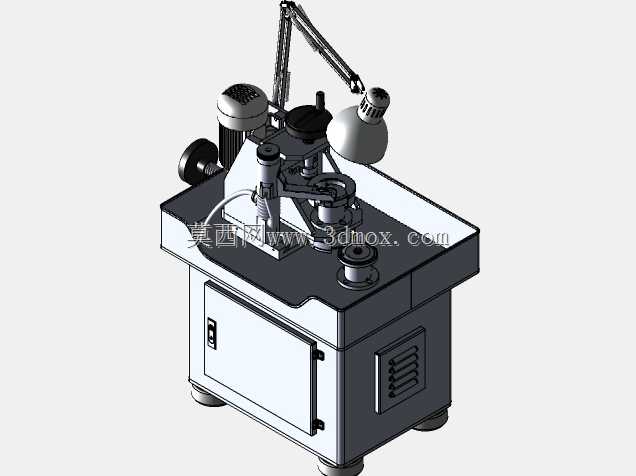

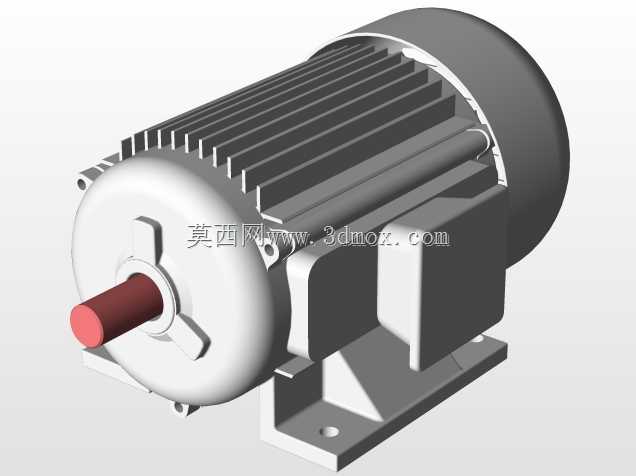

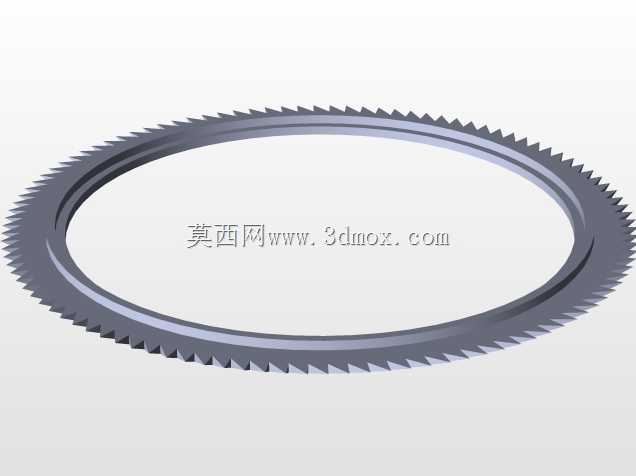

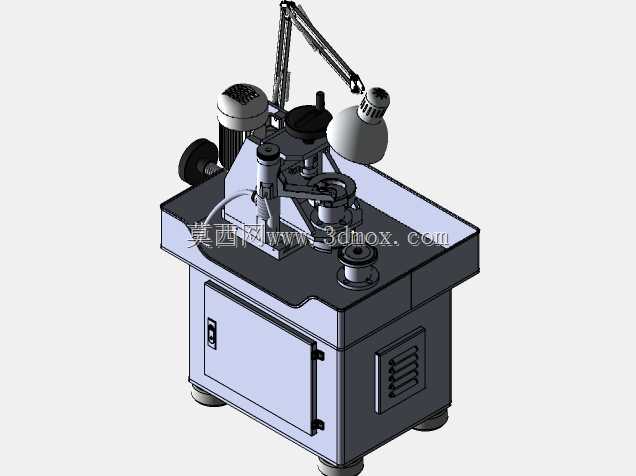

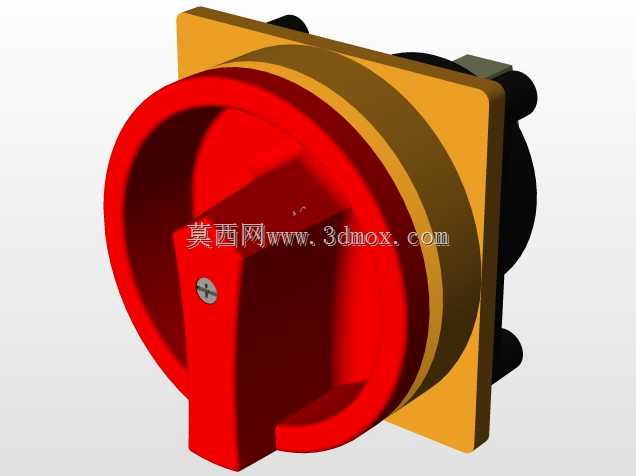

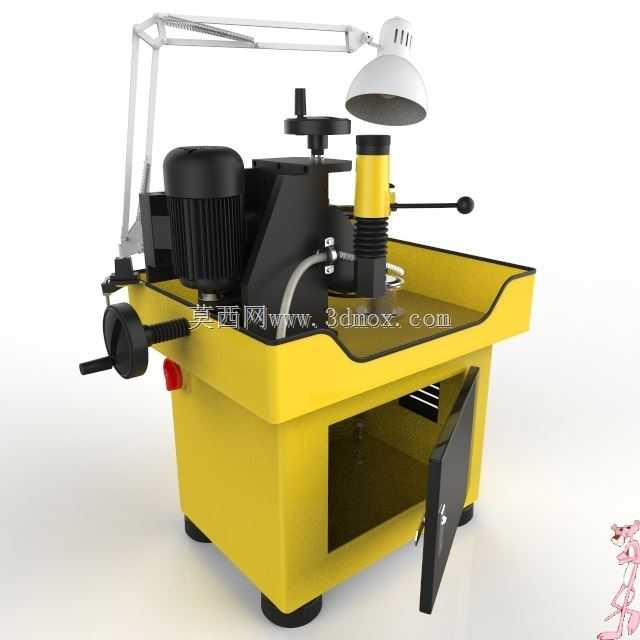

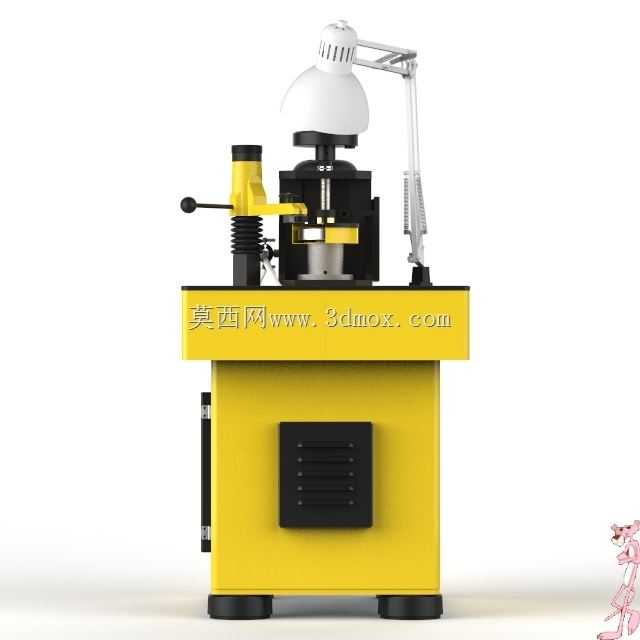

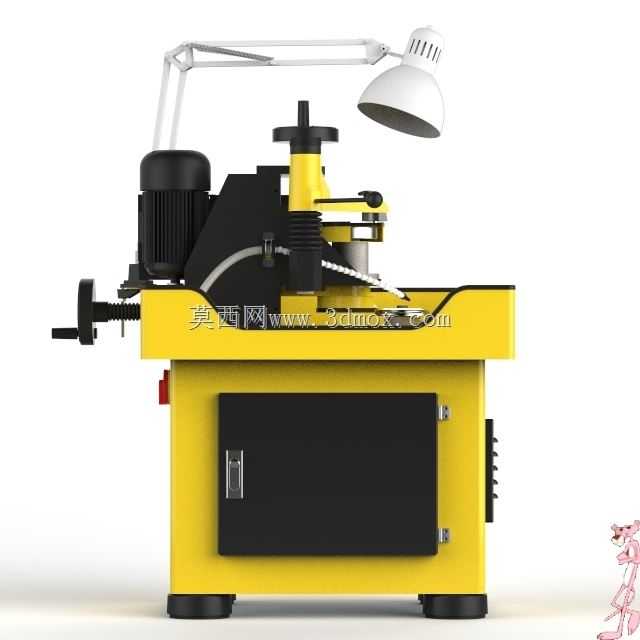

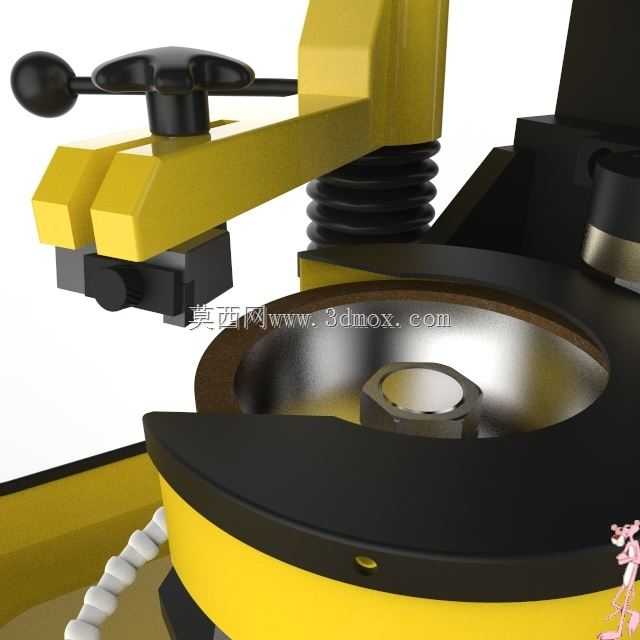

该设备主要面向针织机械配件加工场景，针对袜子针织机所用的圆形锯片类刃口零件完成精准磨边、对刃修磨作业，是针织配件生产环节中保障裁切类零件刃口精度的专用加工设备，可适配小直径薄型圆锯片的刃口精加工需求，解决针织设备中裁切部件长期使用后刃口磨损、精度下降的修磨难题，也可用于同规格小型圆刃刀具的批量刃磨加工，在针织配件制造、小型刀具修磨车间中承担核心的刃口精加工工序。设备整体采用立式双工位轴系布局，上下对应设置锯片装夹工位与磨头进给工位，下部工位用于装夹待加工的圆锯片工件，装夹轴采用定心涨紧结构，可适配不同内孔直径的薄型圆锯片装夹，装夹后可带动工件做定速回转运动，保障刃口整周磨削的均匀性；上部工位搭载磨削执行组件，配合可微调角度的进给导轨，可根据锯片刃口的角度需求调整磨头的进给倾角，实现不同刃口角的精准磨削。设备的传动系统采用皮带轮传动结构，将电机输出的动力平稳传递至各回转工位，皮带传动的缓冲特性可避免磨削过程中刚性冲击对薄型锯片造成的变形损伤，同时可通过带轮配比调整工件回转与磨头运转的转速匹配关系，适配不同材质锯片的磨削线速度需求。设备的防护与操作区域采用半开放结构，黄色防护壳体围合磨削作业区域，可阻挡磨削过程中产生的磨屑飞溅，同时预留操作开口方便工件上下料与加工状态观察；冷却管路采用柔性万向竹节管结构，可灵活调整冷却液喷射位置，精准对准磨削接触区域，带走磨削产生的热量，避免薄锯片因磨削高温出现退火变形，同时冲除磨削区域的磨屑，保障磨削面的表面质量。设备的安装底座采用平整式安装面设计，整体安装边界紧凑，可直接固定于常规车间工作台面，无需额外做大型地基施工，上部的夹具调整机构、磨头进给机构均设置在同一安装基准面上，保障各运动部件的同轴度与位置精度，设备的操作控件集中布置于作业区域侧方，方便操作人员在上下料后快速启动加工流程，单人即可完成多台设备的值守操作，适配小型加工车间的批量零件加工需求。
