3.0AWG规格电池电缆连接端子结构设计

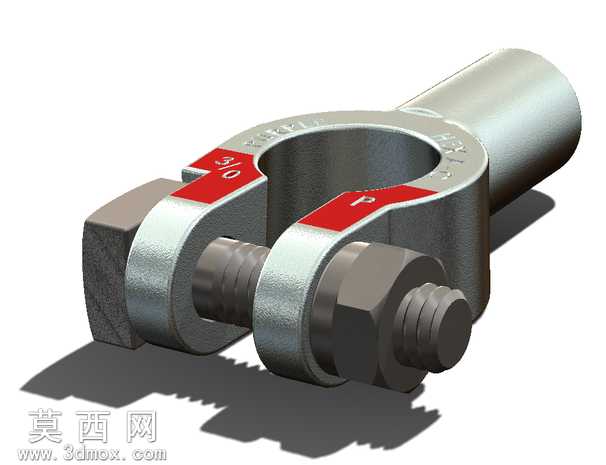

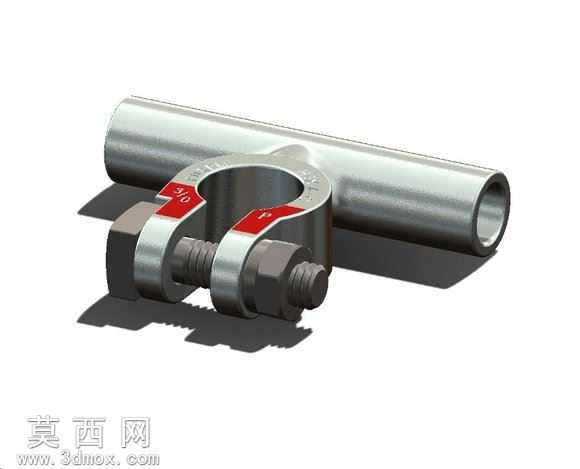

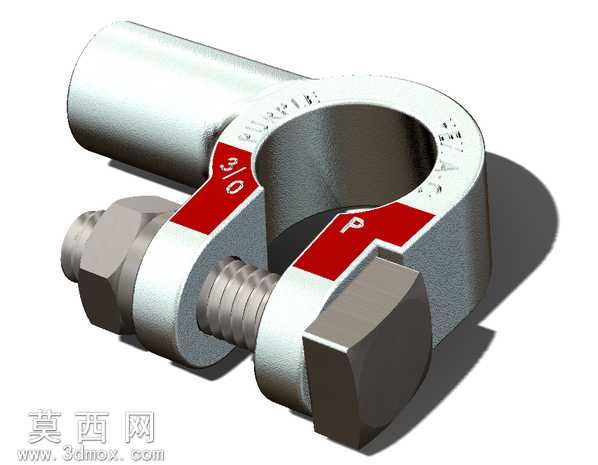

本作品为适配3.0AWG线径电池电缆的夹式连接器三维建模设计，建模阶段以电气连接的可靠性、安装便捷性为核心设计出发点，首先梳理大线径电缆连接的受力需求与导电接触要求，确定整体采用开口环夹体搭配锁紧螺栓的组合结构。建模过程中先完成主体夹座的特征构建：主体夹座采用带开口的环形夹持结构，环形内壁做适配对应线径电缆的圆弧过渡处理，开口处延伸出两个平行的锁紧耳板，耳板上预留同轴的螺栓过孔与螺母限位槽，确保锁紧过程中受力均匀无偏斜；夹座一侧延伸出柱状接线端，用于和电池端的接线位配合实现导电连接。锁紧组件部分分别构建外六角螺栓与配套六角螺母，螺栓的螺纹特征采用精准的螺旋扫描生成，螺母侧做与夹座耳板贴合的限位平面，避免锁紧时螺母跟转，提升装配效率。材质与渲染阶段，主体导电夹座、螺栓螺母均赋予镀锌金属材质，调整金属粗糙度参数模拟真实冲压镀锌件的微哑光金属质感，表面的规格标识采用贴花工艺呈现红底白字的标识效果，还原工业零件的真实标识特征；渲染时添加柔和的环境漫反射光源，搭配定向主光源突出金属零件的棱边转折与曲面光影，地面添加柔和的接触阴影增强模型的真实立体感，同时对环形夹持面、螺栓螺纹等关键配合面做细节优化，确保装配间隙符合实际生产的公差要求。结构设计上充分考虑大电流通过时的接触面积需求，环形夹持结构可在螺栓锁紧时均匀包裹电缆线芯，避免局部压接过紧损伤线芯或压接过松导致接触电阻过大，开口式的设计无需提前将电缆完全穿入环内，可在布线完成后直接卡入电缆进行锁紧，大幅提升现场安装的便捷性；螺母侧的限位结构可实现单人单工具完成锁紧操作，无需额外工具固定螺母，适配电池组装配、电气布线等多场景的安装需求，整体结构无多余冗余特征，所有特征均服务于导电连接的可靠性与装配的便捷性，建模过程中对所有配合面做干涉检查，确保螺栓锁紧行程内无零件干涉，各部件的尺寸比例符合3.0AWG电缆的适配要求，可直接用于后续的工程图导出、3D打印样件验证或生产开模参考。
