倾斜式螺旋L型足部训练装置结构设计

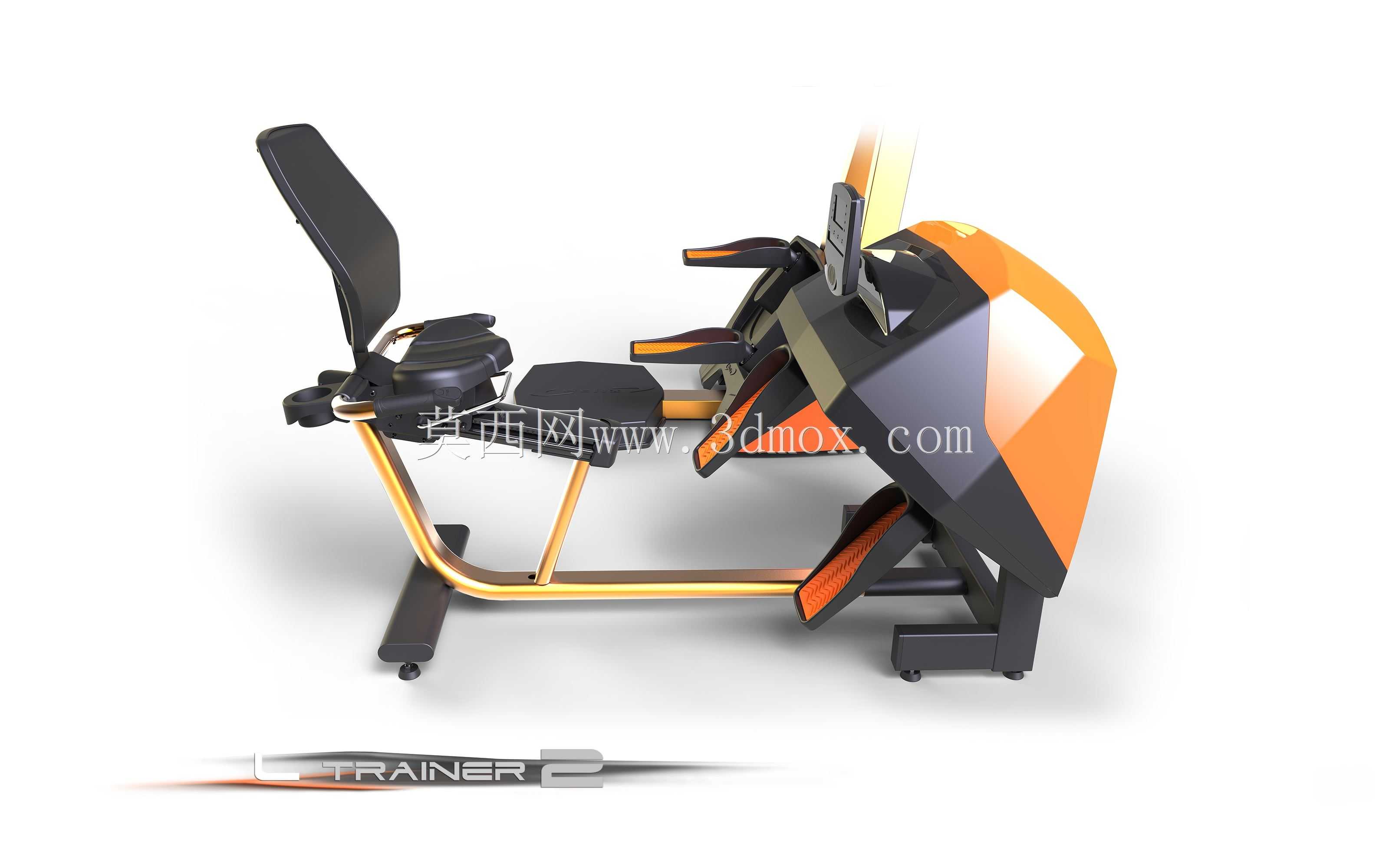

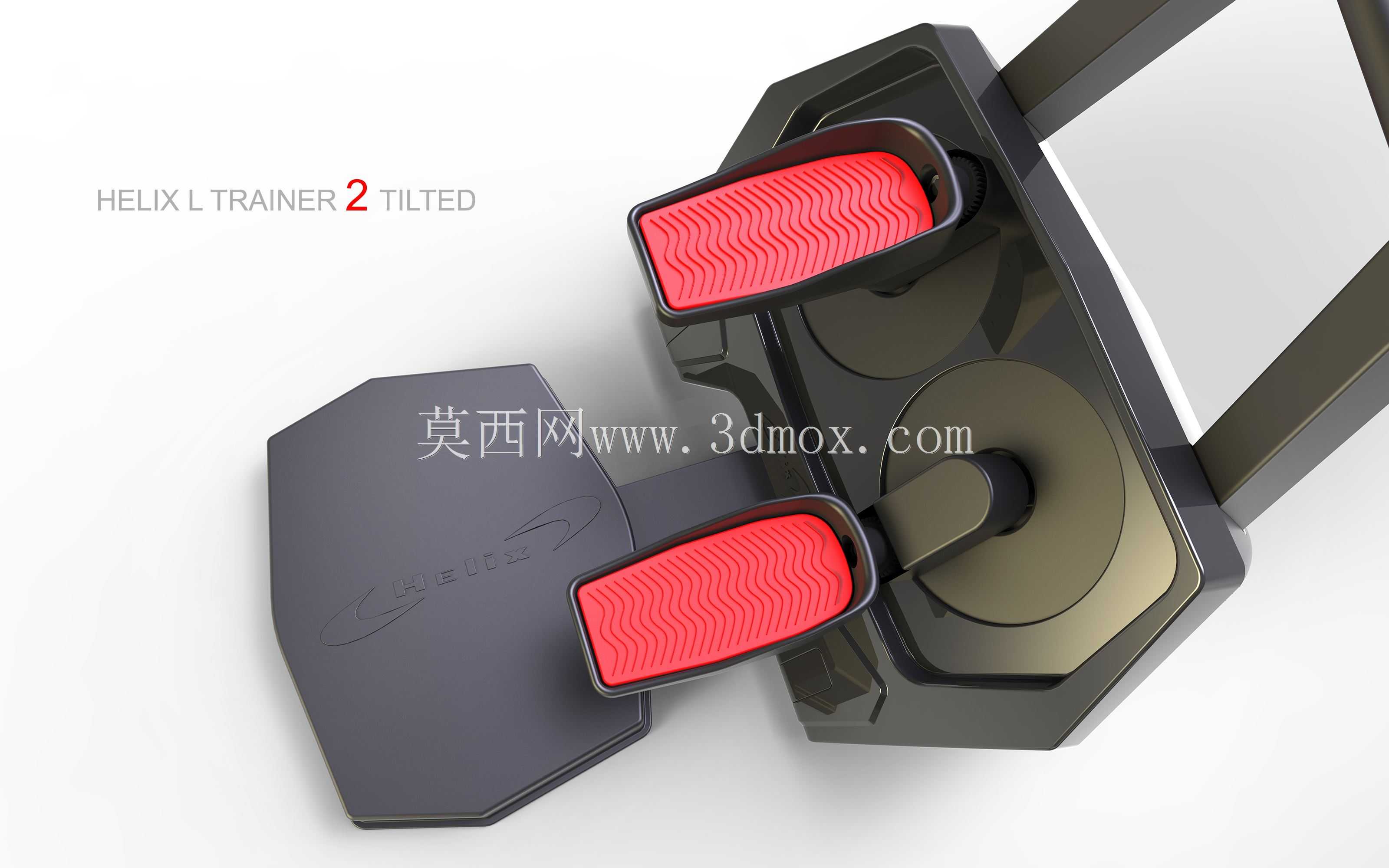

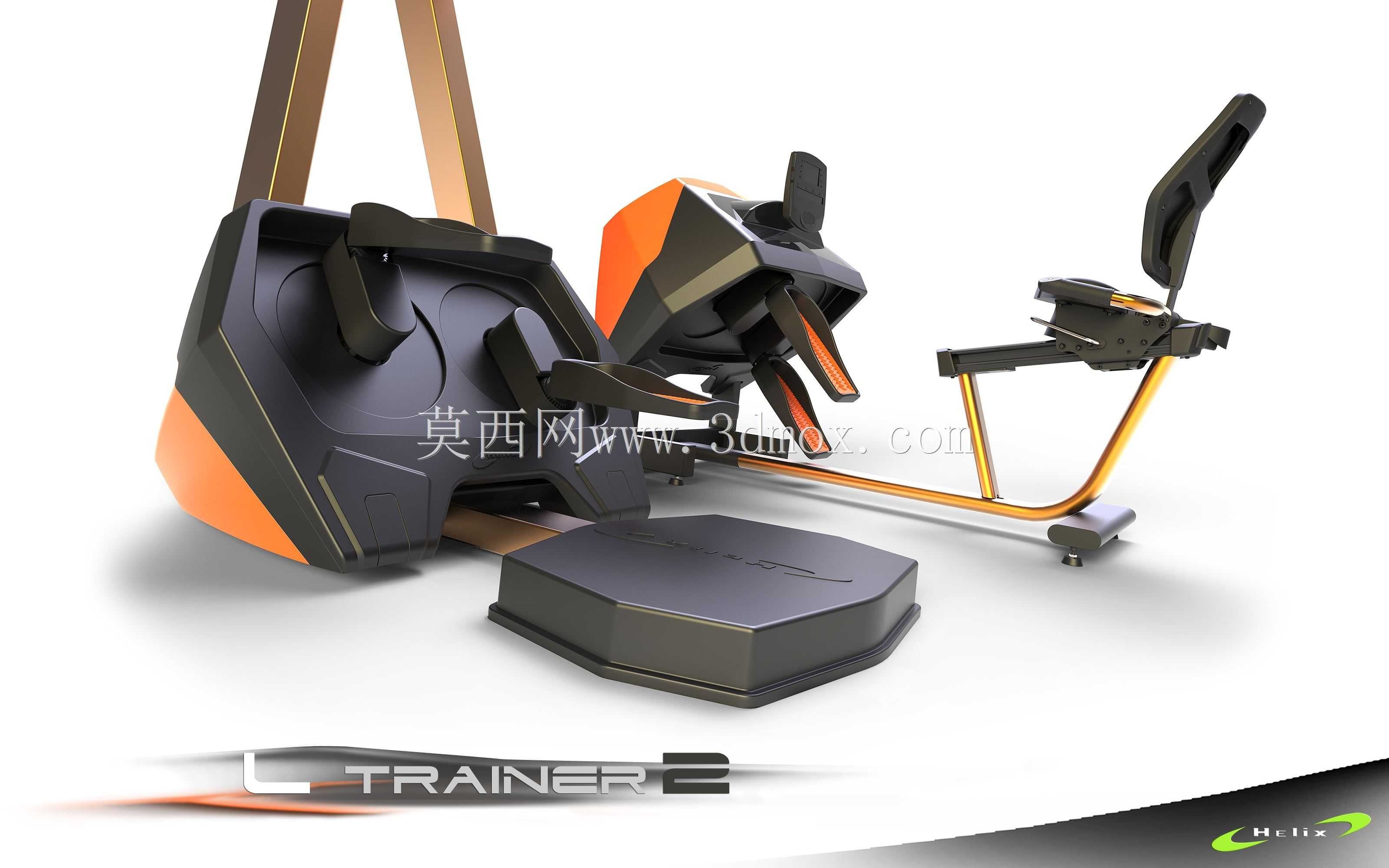

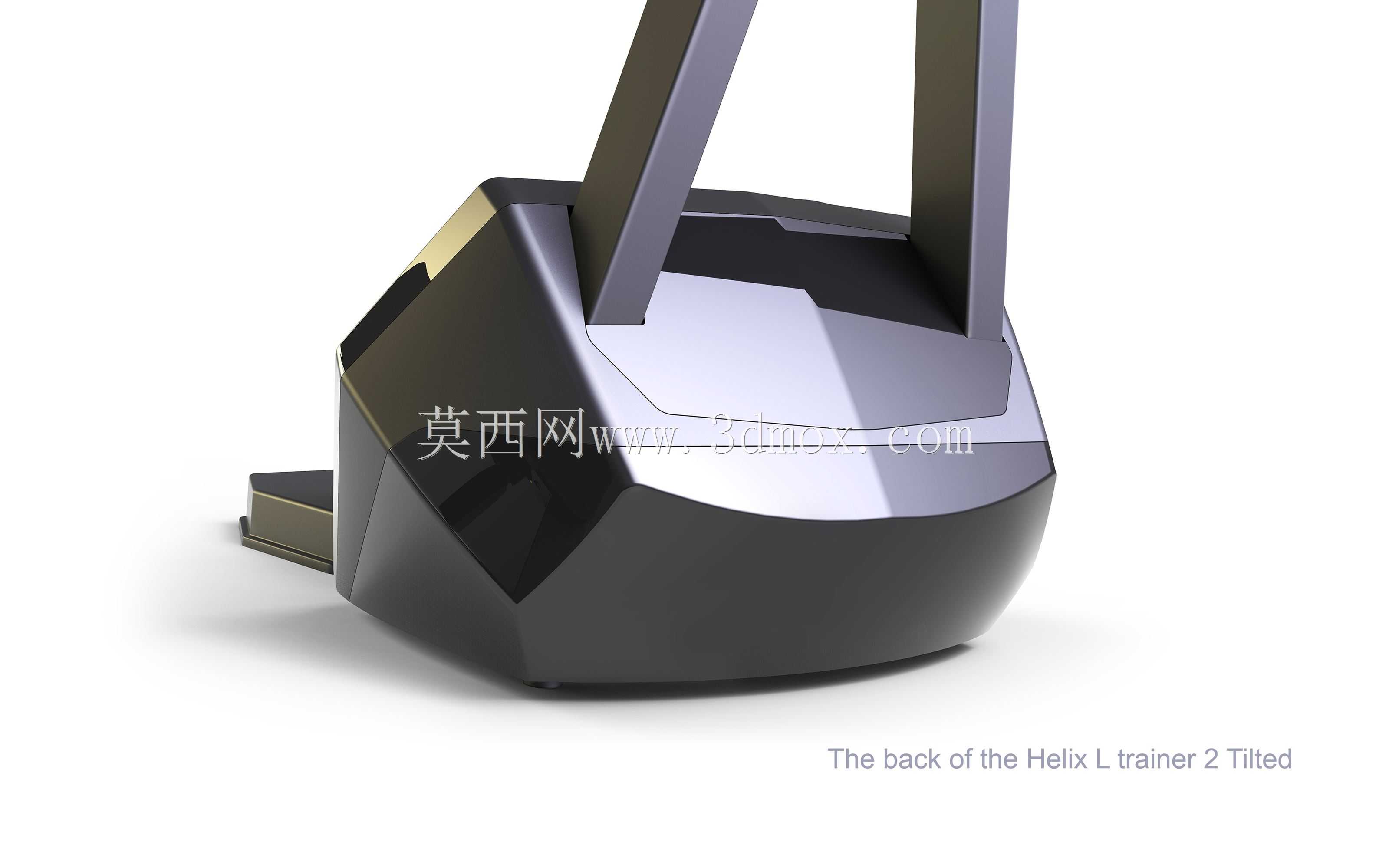

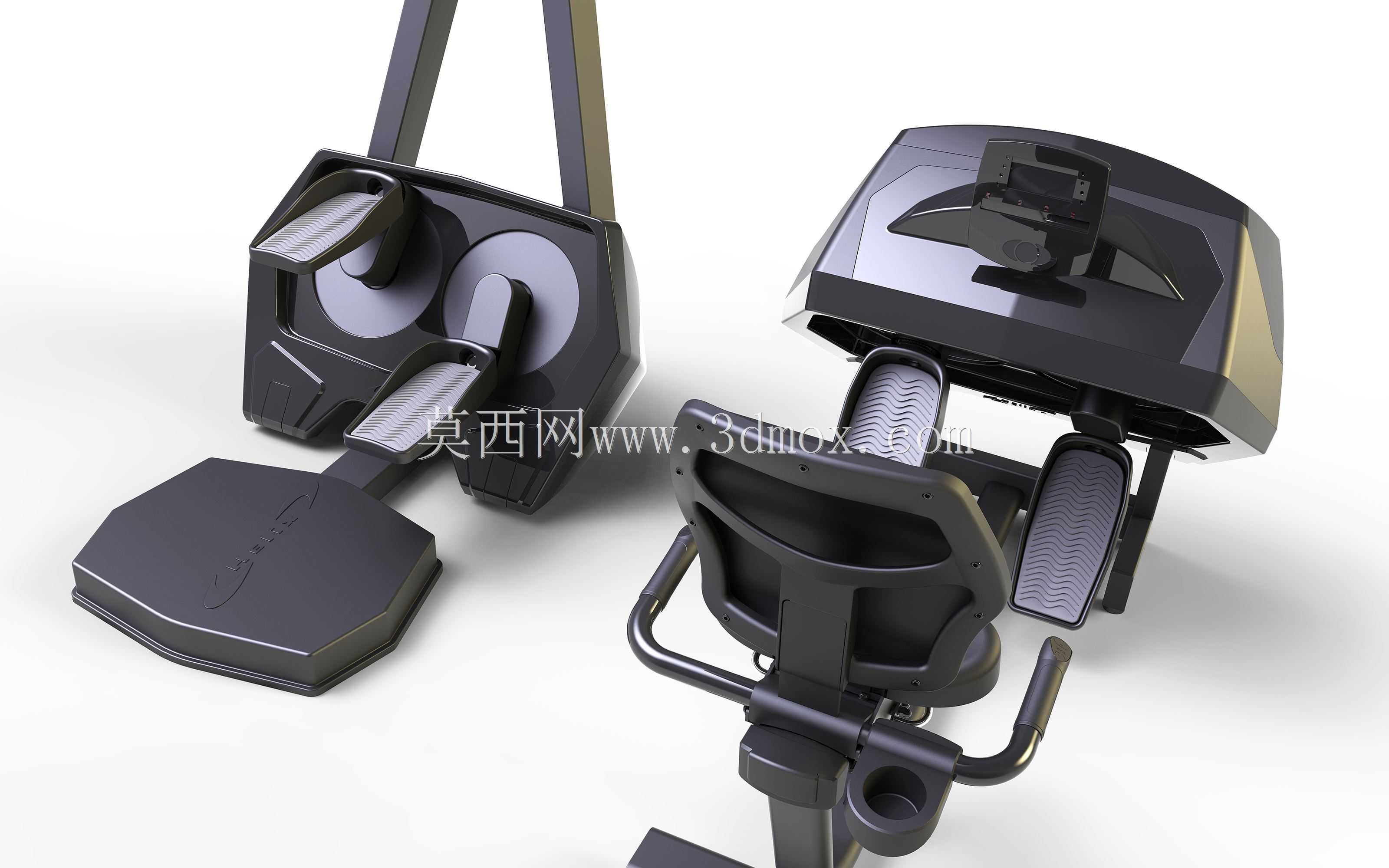

该倾斜式螺旋L型足部训练装置主要面向下肢康复训练、足部肌群力量强化场景，可适配家用康复、社区康复站、运动健身场馆等多类使用环境，核心用途是为用户提供可控阻力的足部跖屈、背伸、内外翻多维度训练支持，帮助术后下肢活动能力受限人群恢复足部关节活动度，也可服务于运动人群的小腿肌群、足部小肌肉群力量提升训练。装置整体采用L型布局结构，主体支撑框架采用高强度硬质合金材质打造，兼顾结构刚性与轻量化需求，底部支撑座做了大面防滑纹理处理，可在平整地面放置时保持足够静摩擦力，避免训练过程中装置移位引发安全隐患。装置核心的双踏板组件采用符合人体足部轮廓的曲面造型，踏板表面设置连续波浪形防滑纹路，可匹配不同尺码足部的贴合需求，训练时足部与踏板接触受力均匀，不会出现局部压强过大造成的硌压不适感。踏板与主体支架之间采用螺旋传动结构实现阻力调节与角度倾斜控制，用户可根据自身训练强度需求，调整螺旋副的预紧阻尼，实现从低阻力康复训练到高阻力力量训练的多档位适配，倾斜角度调节范围覆盖日常足部活动的全角度区间，可满足不同康复阶段、不同训练目标的使用需求。设计过程中充分考虑了人机工程学边界，踏板的踩踏面高度设置符合人体坐姿训练时的腿部自然下垂姿态，无需用户刻意调整坐姿即可自然将足部放置在踏板上，长时间训练也不会造成膝关节、踝关节的额外代偿受力。装置整体安装边界紧凑，无需额外固定件即可稳定放置，占用空间仅相当于普通家用脚踏凳的尺寸，可轻松放置在书桌下、沙发旁等狭小空间，适配小户型家用场景的空间限制。结构设计上采用模块化拆分思路，踏板组件、螺旋阻尼组件、支撑底座均可快速拆分，便于后期维护更换易损部件，各连接部位做了圆角过渡处理，无尖锐凸起结构，使用过程中不会剐蹭用户衣物或皮肤，整体外观采用哑光黑搭配醒目红色踏板的配色方案，视觉辨识度高，同时哑光表面不易残留指纹与污渍，日常清洁维护十分便捷。
