带安装支座的车用涡轮增压器结构设计

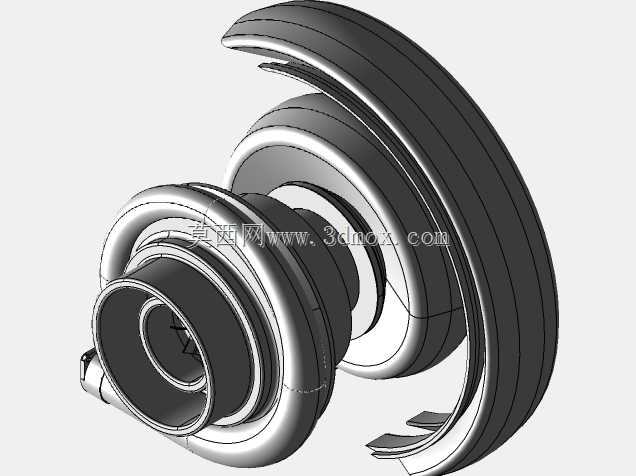

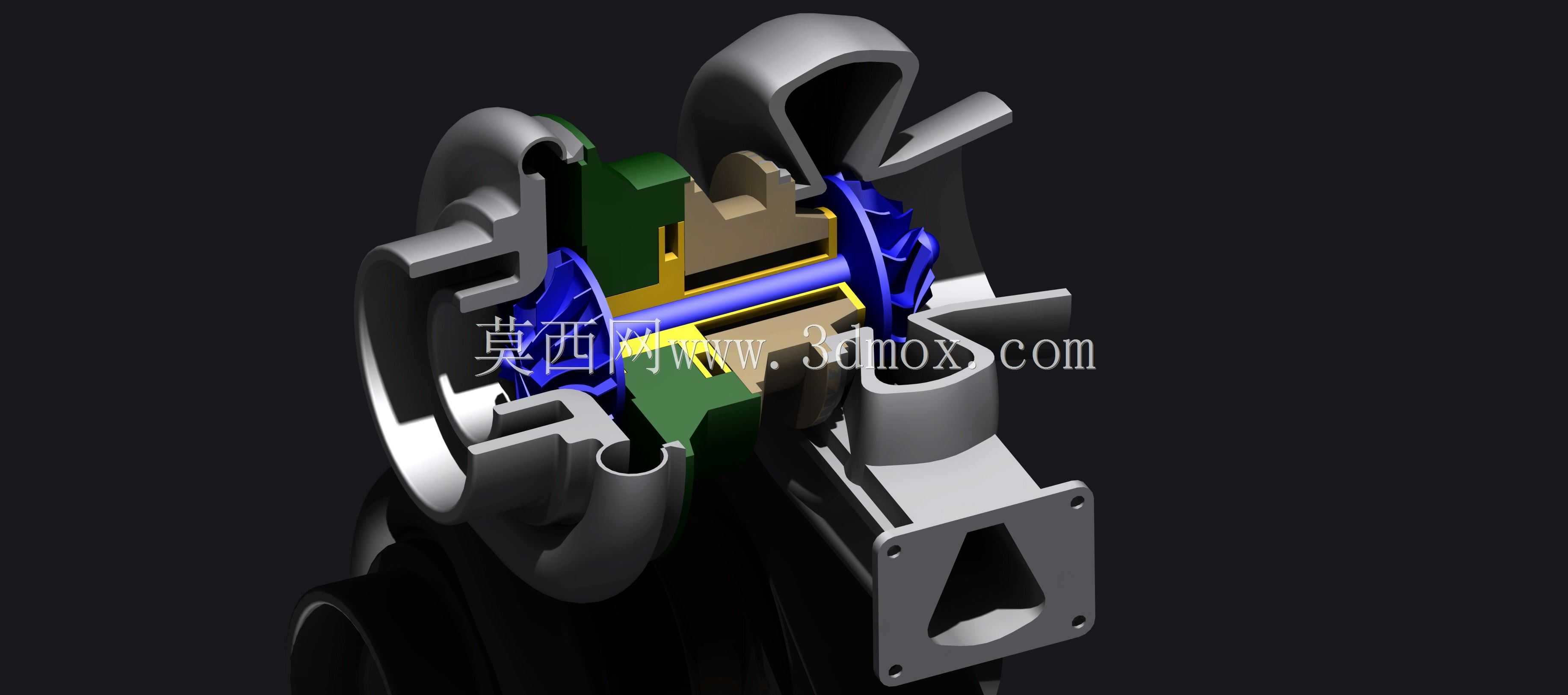

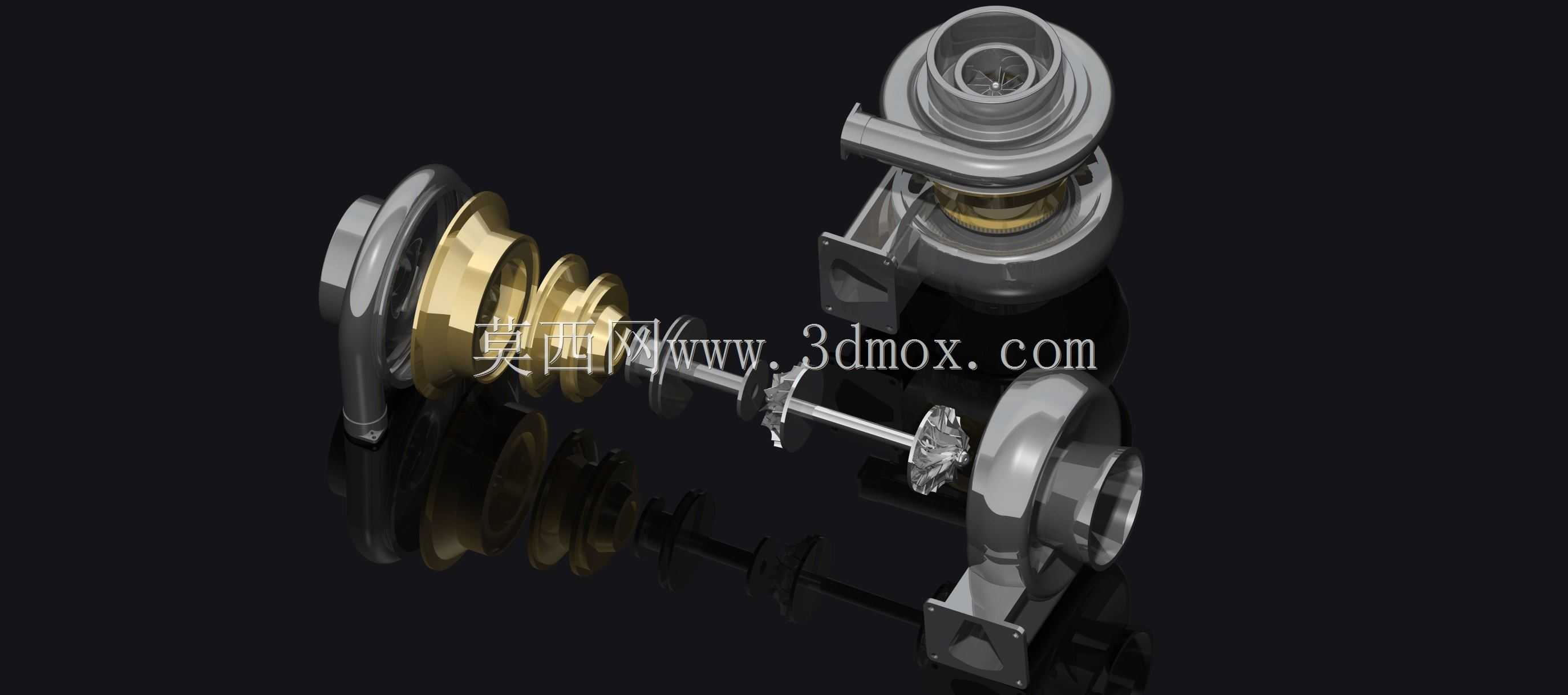

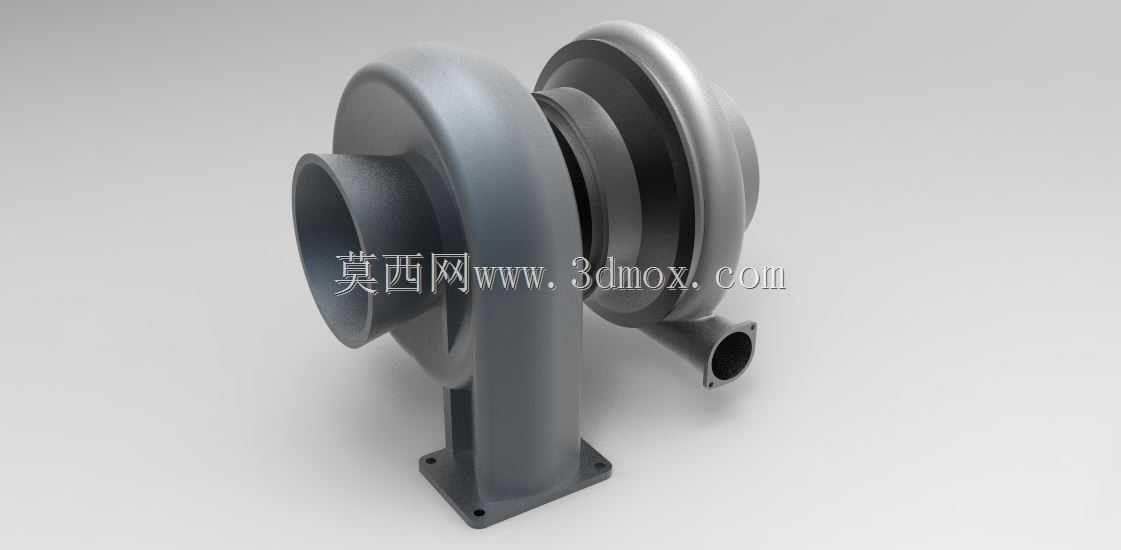

这款涡轮增压器是车用动力系统核心的进气增压部件，主要应用于小排量乘用车、轻型商用车的内燃机进气回路，也可适配小型工程机械、农用动力机械的柴油或汽油发动机，通过压缩进入气缸的空气密度，在不增加发动机排量的前提下提升动力输出上限，同时优化燃油燃烧效率，降低尾气中不完全燃烧产物的排放，是当下小排量动力总成实现高功率输出、满足能耗与排放法规要求的核心配套部件。从实际使用场景来看，该部件安装在发动机排气侧与进气侧的衔接位置，一端承接发动机排出的高温高压废气驱动涡轮端叶轮旋转，另一端通过同轴连接的压气机叶轮压缩新鲜空气，经中冷器降温后送入发动机气缸，整套结构需要同时耐受排气端的持续高温、高速旋转带来的振动载荷，以及进气侧的负压与正压交变工况。从功能特性设计来看，该模型完整还原了涡轮增压器的双蜗壳流道结构，涡轮端壳体采用渐扩式流道设计，能够最大化承接废气的冲击动能，减少气流在壳体内的紊流损失，压气机端采用渐缩式流道匹配叶轮的气动外形，保证压缩后的空气能够平稳汇入出气接口，避免气流脉动带来的进气不稳定问题。底部的一体化铸造安装支座是该设计的重点结构，支座采用方形安装法兰面，预留四个对称分布的螺栓安装孔，能够直接通过螺栓固定在发动机侧的专用安装支架上，支座与压气机壳体之间采用圆弧过渡的支撑筋结构，既能够降低整体重量，又可以有效分散增压器工作时产生的振动载荷，避免长期运行后出现连接部位疲劳开裂的问题。在外形尺寸与安装边界设计上，该增压器的轴向长度控制在适配四缸发动机安装舱位的范围内，进气接口采用大口径直筒结构，能够匹配大流量空滤总成的进气软管连接，侧置的排气接口采用小口径法兰结构，可直接对接发动机排气歧管的出气端，所有接口的位置与角度都经过实车安装场景的适配校核，不会与周边的发动机管路、线束、冷却系统部件产生安装干涉，壳体的曲面过渡都做了圆角处理，既能够降低铸造过程中的应力集中问题，也能减少运行过程中气流在壳体内壁的阻力损失，整体结构完全按照实际量产增压器的工程设计逻辑搭建，可用于动力系统布置校核、维修教学演示、结构原理展示等场景。
