双辊橡胶压延机工业设备三维设计

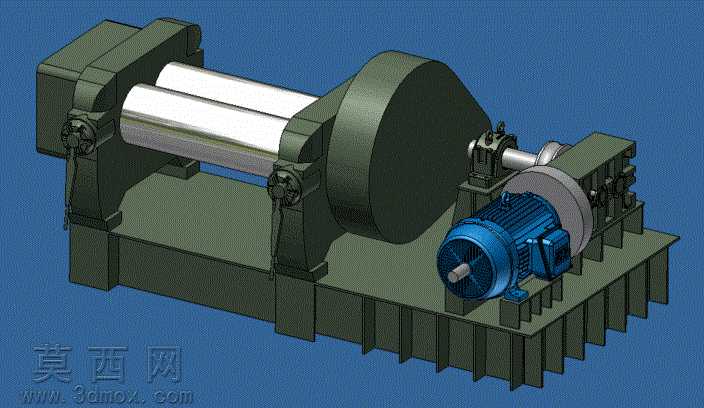

本作品为双辊式橡胶压延设备的三维建模设计，整体采用工业重型设备的写实风格完成建模与渲染。建模阶段首先搭建整体承载底座，采用焊接式钢结构机架的结构逻辑，对底座的加强筋、支撑肋板做了等比例还原，保证重型设备的承重结构特征准确。核心工作部件为两根平行布置的压延辊筒，辊筒表面做了高抛光金属材质处理，还原镀铬辊面的高光金属质感，辊筒两端配套滑动轴承座结构，轴承座与机架的连接螺栓、调节压盖等细节均做了精细化建模，还原真实设备的辊距调节结构特征。传动系统部分，在辊筒一端配置大直径传动飞轮，飞轮与减速机构、驱动电机依次连接，驱动电机采用标准工业三相异步电机的建模结构，还原电机散热筋、接线盒、输出端联轴器等细节，传动轮系之间的皮带传动结构也做了对应呈现，清晰展示设备的动力传递路径。渲染阶段采用蓝色纯色背景突出设备主体，不同部件赋予差异化材质：机架与轴承座采用深绿色铸造漆材质，还原重型铸件的漆面质感；辊筒采用高反光镀铬金属材质，表现光滑工作面的特性；电机采用蓝色工业漆材质，飞轮采用灰铸铁哑光金属材质，不同材质的粗糙度、反光度参数经过反复调试，区分不同零部件的材质差异。设计过程中参考了橡胶混炼配套压延设备的真实结构，保证各部件的装配关系符合机械设计逻辑，辊筒平行度、传动部件同轴度等装配关系均按照真实工业设备的公差逻辑做了对齐处理，整体模型完整还原了该类压延设备的外观结构与核心组成，可用于设备结构展示、原理演示等场景。
