组合式悬臂多层仓储置物货架结构

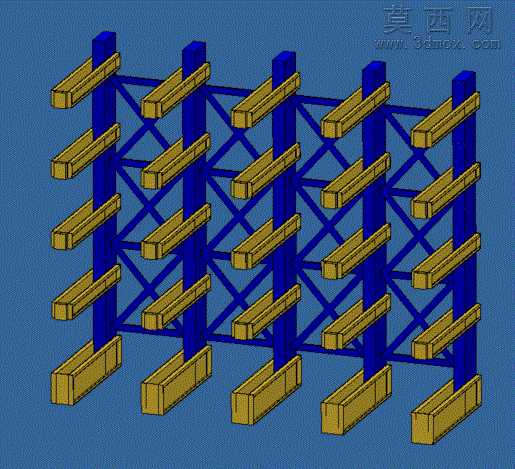

本作品为组合式悬臂多层仓储置物货架的三维建模成果，建模过程中以规整的参数化设计为核心思路，首先完成整体框架的尺寸标定：整体采用五列竖向支撑立柱作为主承载结构，立柱选用等截面矩形型材形态，保证竖向承重的稳定性，每列立柱单侧均匀排布六层悬臂托臂，托臂采用向外延伸的槽型结构，末端设置凸起挡边，避免放置的物料向外滑落。相邻立柱之间采用交叉斜撑结构进行连接，斜撑与立柱、斜撑之间均采用节点式固定，形成稳定的桁架受力体系，有效分散单侧悬臂承载时产生的倾覆力矩，提升整体结构的抗形变能力。建模过程中对各部件的装配关系做了精准还原，立柱底部设置加宽的落地支撑座，增大与地面的接触面积，降低单位面积压强，避免货架放置时出现下沉或倾斜问题。材质渲染阶段，竖向立柱与交叉斜撑统一赋予深蓝色金属烤漆材质，模拟工业仓储货架常用的静电喷塑表面处理效果，表面添加细微的磨砂质感，还原真实金属构件的哑光触感；悬臂托臂与底部支撑座赋予暖黄色金属材质，与蓝色框架形成清晰的视觉区分，便于快速识别承载部位，同时材质表面添加轻微的磨损纹理，模拟仓储设备长期使用的真实质感。设计过程中充分考虑了货架的实用属性，每层悬臂的间距经过合理排布，可适配不同高度的长条形、板状物料的存放需求，五列并排的布局可实现多品类物料的分类存放，交叉斜撑的设计在保证结构强度的同时，尽可能减少了框架自身的重量，降低材料成本。整体模型的结构细节完整，各部件的连接逻辑清晰，没有冗余的几何结构，既可以作为仓储设备选型的可视化展示方案，也可用于后续的结构力学仿真分析、生产加工图纸导出的基础模型，完整还原了组合式悬臂货架的结构特征与功能设计逻辑。
