三辊搅拌混料设备结构设计方案

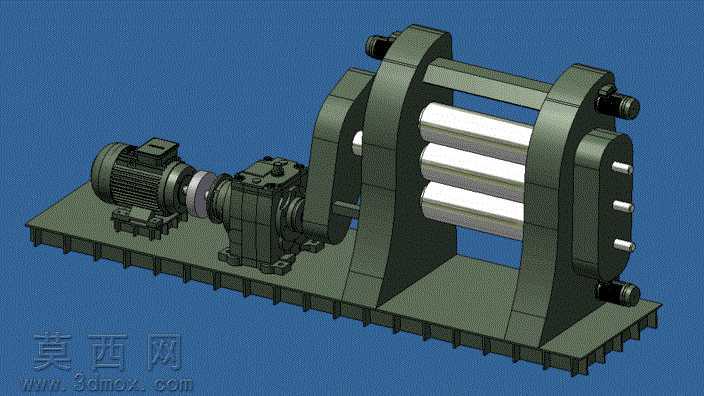

本作品为三辊搅拌混料设备的三维结构设计模型，整体采用卧式集成布局完成建模搭建，在三维建模过程中严格遵循机械设计的装配逻辑，对设备的各个组成模块进行了精细化的参数化建模，确保各部件的装配公差、配合关系完全符合实际机械加工与装配的工艺要求。模型完整还原了设备的动力输入单元、减速传动单元、三辊作业单元以及集成安装底座四大核心模块，动力端采用标准卧式电机作为动力源，通过联轴器与减速箱直连，传动路径短、传动效率高，减速箱输出端通过刚性联轴器与三辊组件的主动辊连接，通过齿轮啮合传动实现三根平行辊筒的差速转动，满足物料混炼、辊压搅拌的作业需求。材质渲染方面，对不同功能部件进行了差异化的材质赋予，电机外壳采用铸铁哑光深灰材质，还原工业电机的金属磨砂质感；减速箱壳体采用铸钢深绿哑光材质，突出重型传动部件的厚重质感；三根作业辊筒采用抛光亮面金属材质，模拟辊面精加工后的高光金属效果，清晰展现辊筒的圆柱度与表面加工精度；安装底座采用焊接钢结构的哑光深灰材质，表面添加焊接纹理与安装孔位细节，还原焊接机架的真实工艺特征。结构设计上，三辊组件采用双侧墙板支撑结构，墙板上设置有辊筒轴承安装位、辊距调节机构安装位，辊筒两端配置锁紧端盖与调节螺栓，可实现辊间距的精准调节，适配不同粘度物料的混炼作业需求；底座采用型钢焊接的框架式结构，底部设置有均匀分布的安装固定孔，可将设备整体固定在作业工位，上方预留电机、减速箱、三辊组件的精准安装定位面，保证各部件的同轴度与装配精度。设计思路围绕高集成度、易维护、作业稳定的核心需求展开，将动力、传动、作业单元集成在同一底座上，减少设备的占地面积，同时各模块采用模块化设计，电机、减速箱均可单独拆卸维护，辊筒组件可通过拆卸端盖完成辊面更换或维修，大幅降低设备的后期维护成本；整体传动结构经过受力校核，可保证设备在长时间连续作业下的结构稳定性，辊筒的平行度、传动部件的同轴度均在建模阶段完成公差校验，避免实际生产中出现辊面偏磨、传动异响等问题，模型可直接用于设备方案展示、结构优化参考以及教学演示使用。
