200毫米规格四爪卡盘机械结构设计

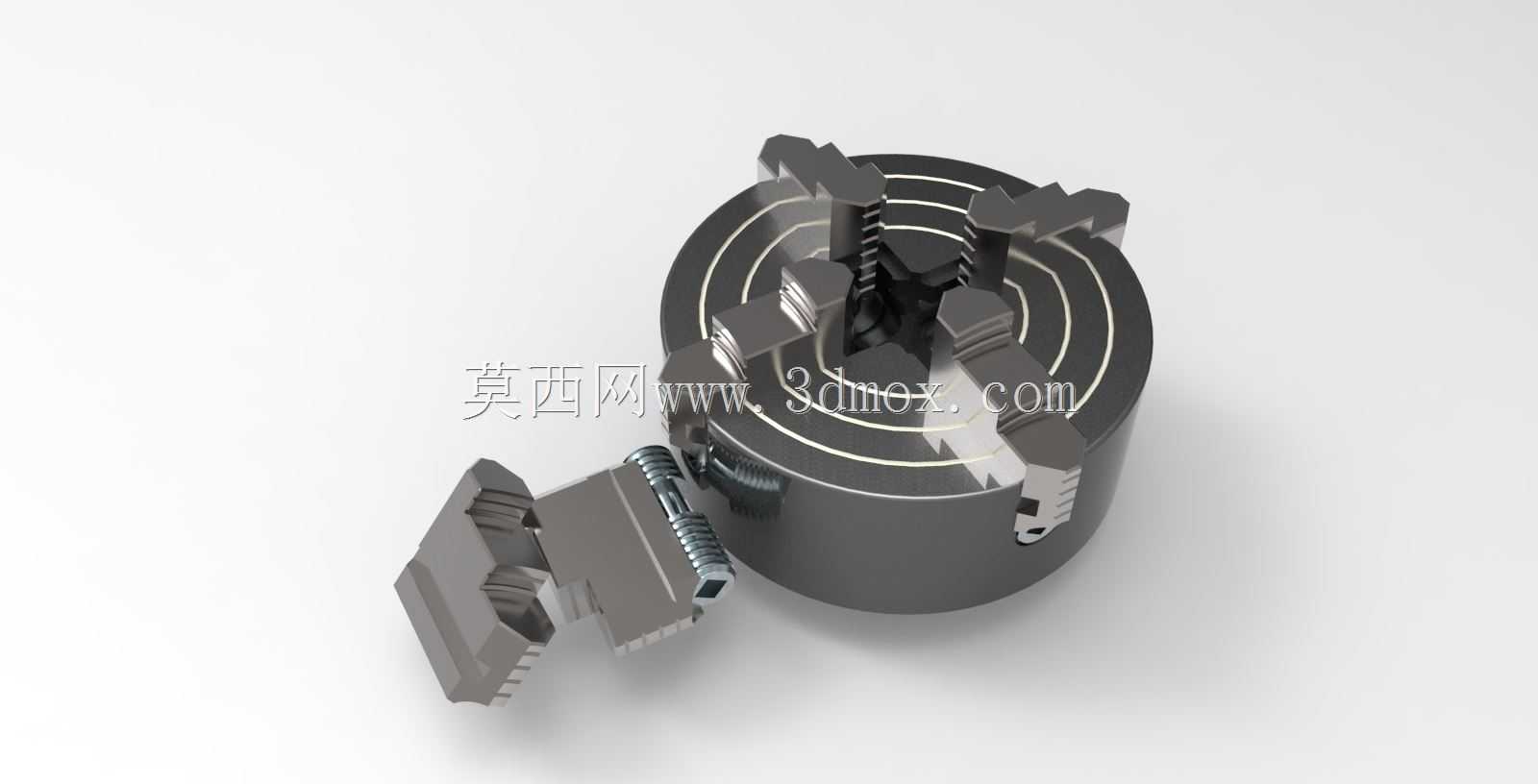

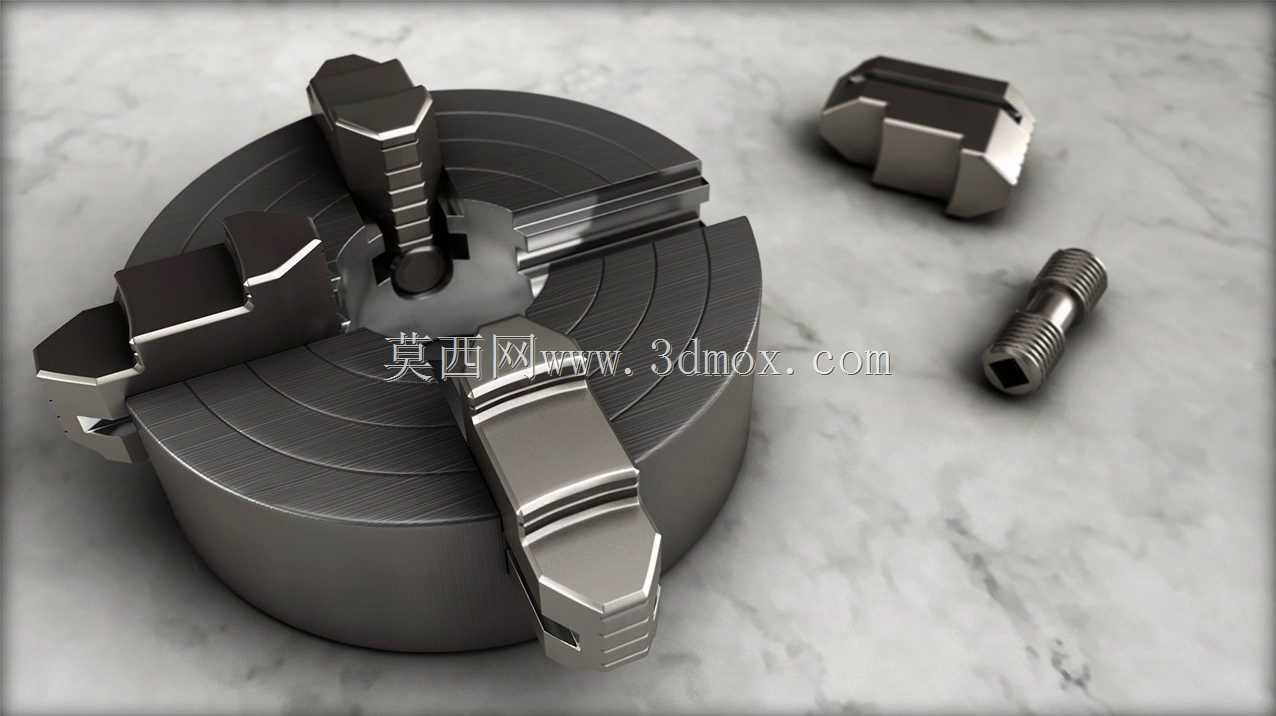

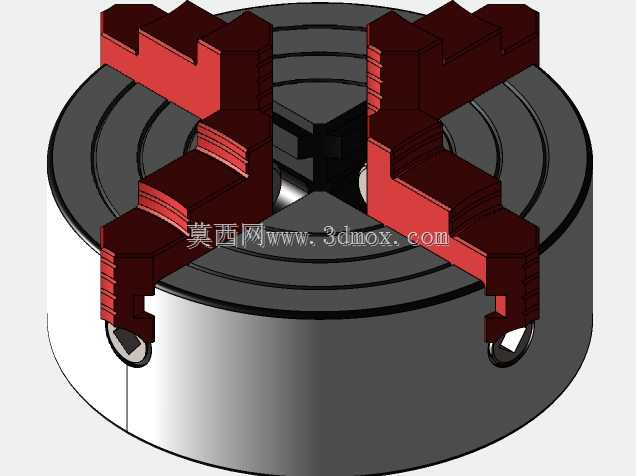

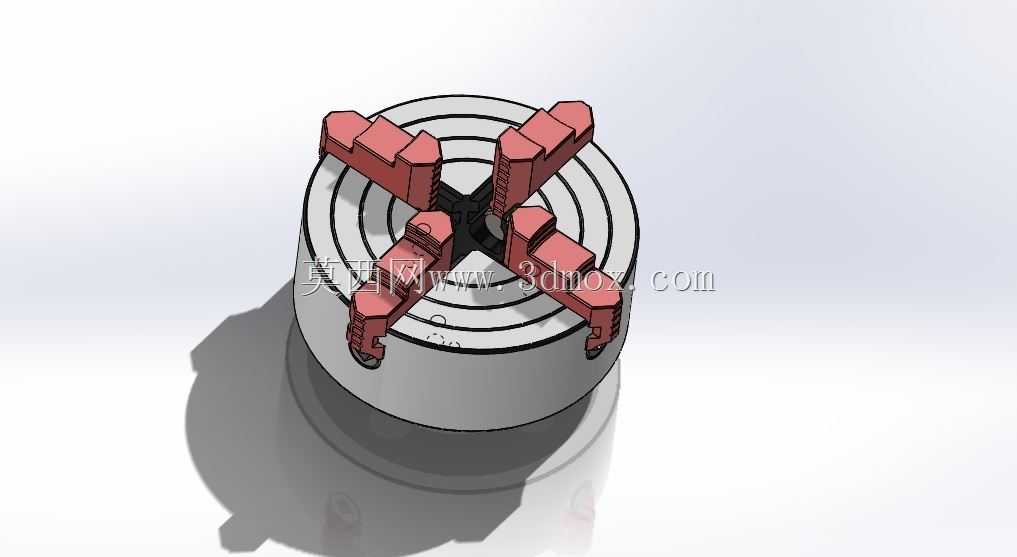

这款200mm规格的四爪卡盘，是金属切削加工领域应用极为广泛的机床核心夹持部件，主要适配普通车床、数控车床、外圆磨床等回转加工设备，也可搭配分度头、回转工作台使用，完成铣削、钻削工序中的异形工件装夹作业，在机械加工车间、工装维修工位、小批量定制零件生产场景中都能见到这类卡盘的身影。和常见的三爪自定心卡盘不同，四爪卡盘的四个卡爪采用独立驱动结构，每个卡爪都可单独调整径向位置，既能够装夹截面为圆形、方形、六边形的规则回转零件，也能可靠夹持偏心件、不规则轮廓件、不对称结构件，装夹时可通过百分表打表校正工件位置，能获得很高的装夹找正精度，适合加工偏心距要求严格的曲轴类、偏心轴类零件，也可装夹尺寸超出三爪卡盘夹持范围的盘类、环类工件。从结构设计来看，这款卡盘采用盘式本体结构，主体为高强度铸铁材质，盘面设置有四道径向分布的T型滑槽，四个卡爪分别装配在对应滑槽内，每个卡爪配套独立的驱动丝杆，转动卡爪端部的丝杆方头即可带动对应卡爪沿滑槽径向移动，实现对工件的夹紧与松开；卡爪采用分离式设计，包含硬爪基础座与可更换的爪尖部分，可根据工件的外形、装夹需求更换正爪或反爪，正爪用于装夹直径较小的外圆工件或内孔支撑，反爪可向外张开装夹大直径盘类工件的外圆，适配不同尺寸范围的装夹需求。在安装边界上，这款卡盘的外径为200mm，本体中心设置有标准的机床主轴连接法兰止口，背面预留有主轴连接螺栓孔位，可直接适配对应规格的车床主轴端部安装尺寸，安装时只需将卡盘止口与主轴定位止口贴合，拧紧连接螺栓即可完成装配，无需额外制作转接法兰；卡盘的总厚度控制在常规车床刀架运行的安全干涉范围内，装夹工件后不会在主轴回转时与床身、刀架发生运动干涉，卡爪的单爪最大行程可覆盖从极小直径内撑到接近卡盘外径的外圆装夹需求，配套的锁紧螺丝可在卡爪调整到位后实现辅助锁紧，避免重切削工况下卡爪移位导致的工件松动。在实际加工场景中，这类四爪卡盘的夹紧力可通过丝杆的拧紧力矩灵活调整，粗加工重切削时可加大拧紧力矩获得足够的夹持力，避免大切深、大走刀工况下工件打滑飞转；精加工时可适当减小夹紧力，防止薄壁工件装夹变形，保障加工后的尺寸精度与形位公差。卡爪的夹持面设计有细密的防滑齿纹，可增加与工件表面的接触摩擦力，即使是表面光滑的毛坯件也能实现可靠夹持，同时卡爪的夹持端面经过淬硬处理，耐磨性能优异，长期使用不会出现压痕、凹陷导致的装夹精度下降。
