菲亚特131车型五速带倒挡手动变速箱结构

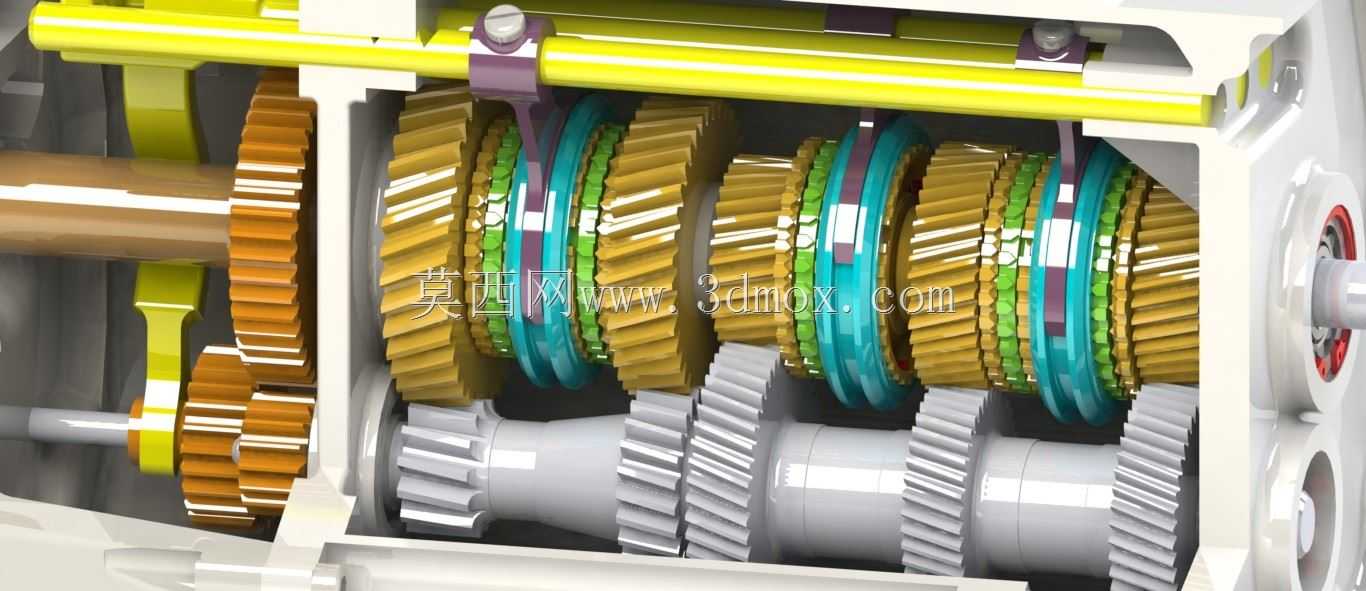

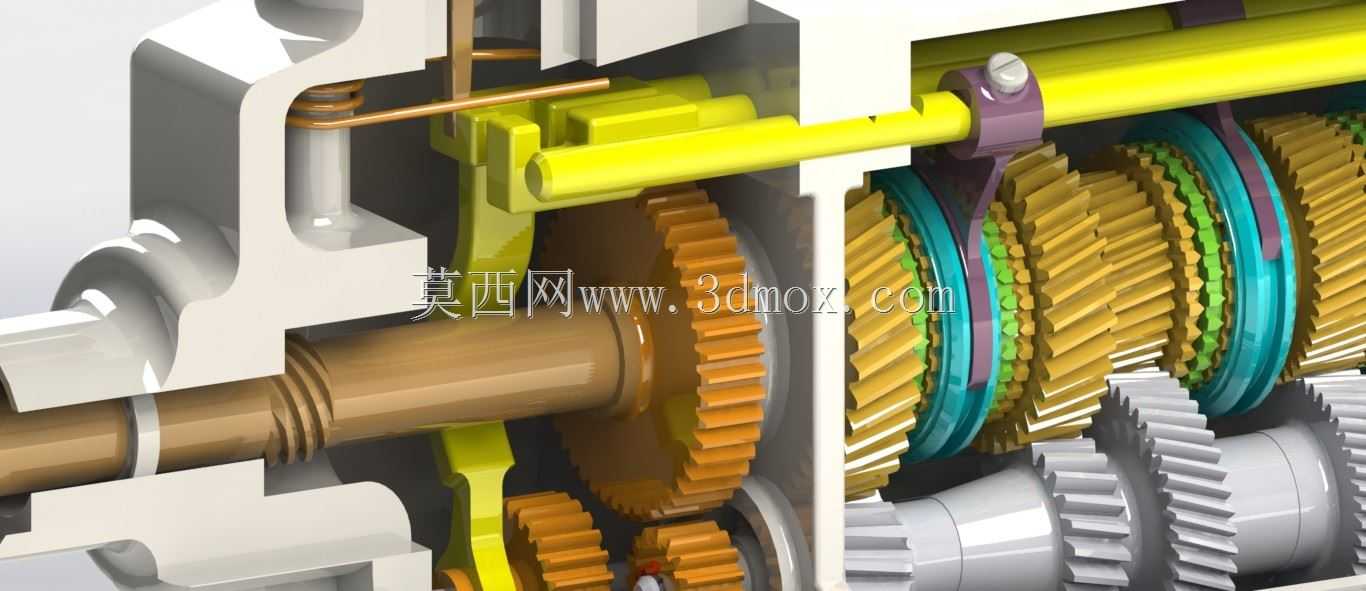

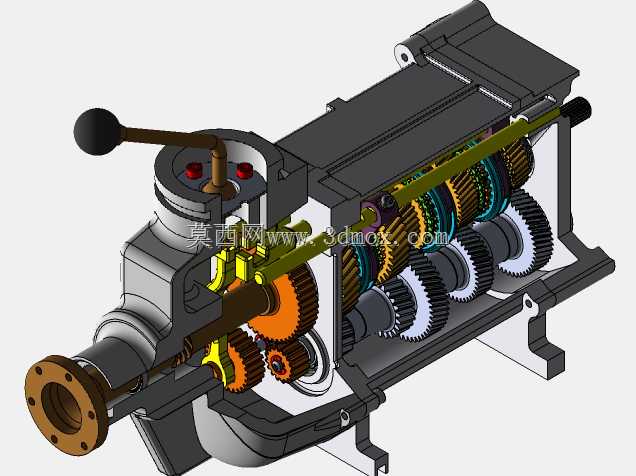

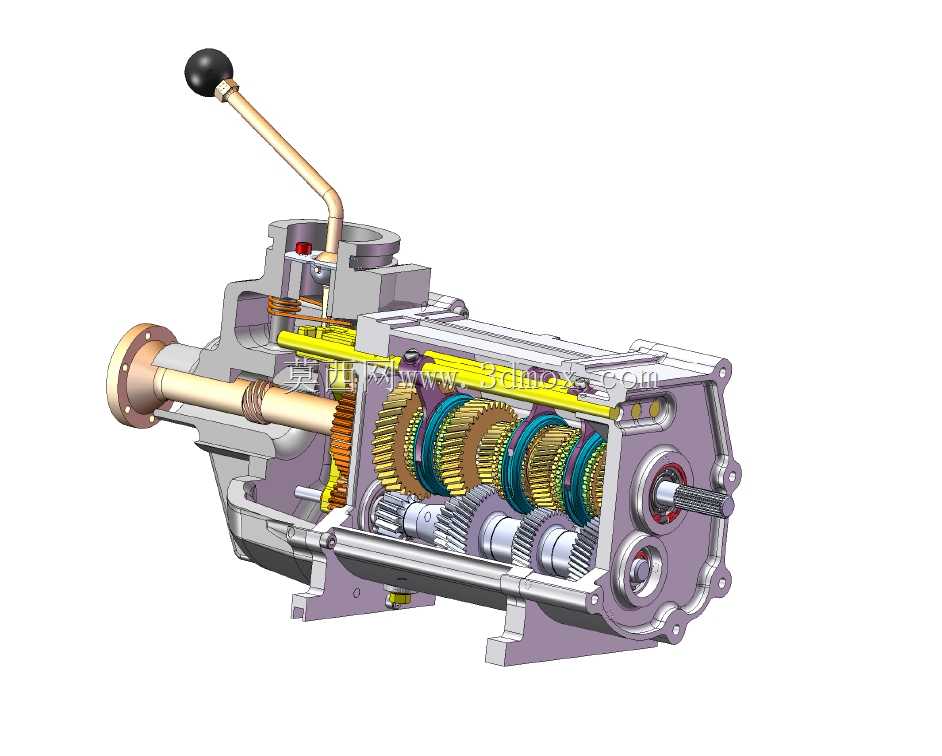

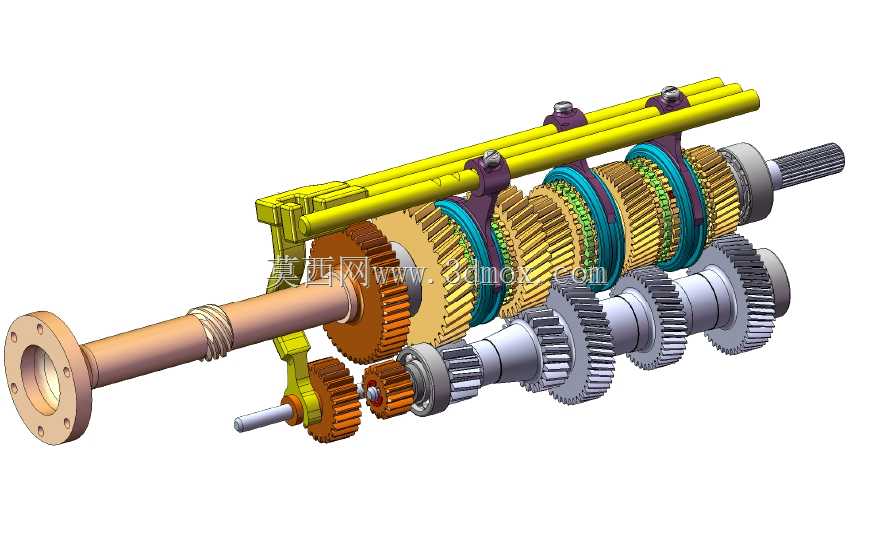

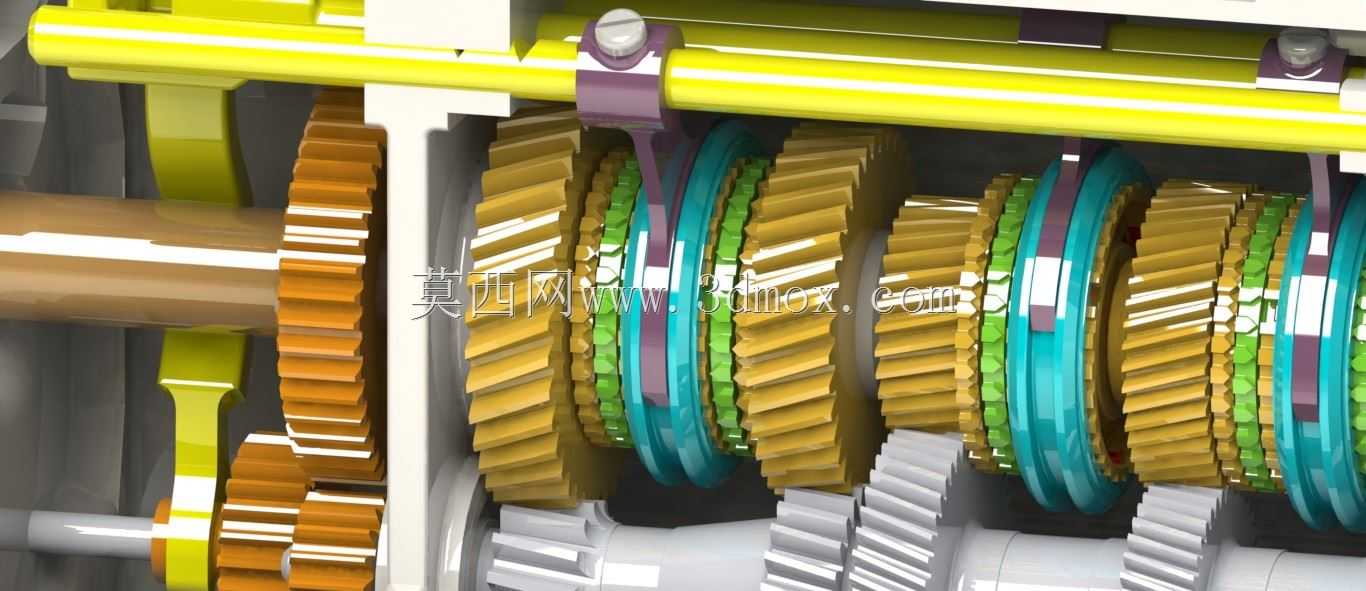

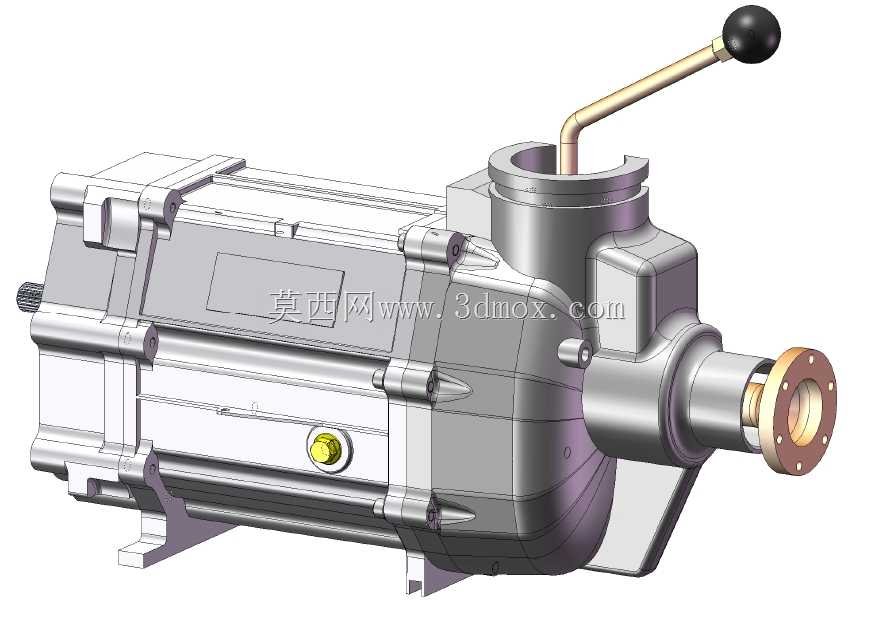

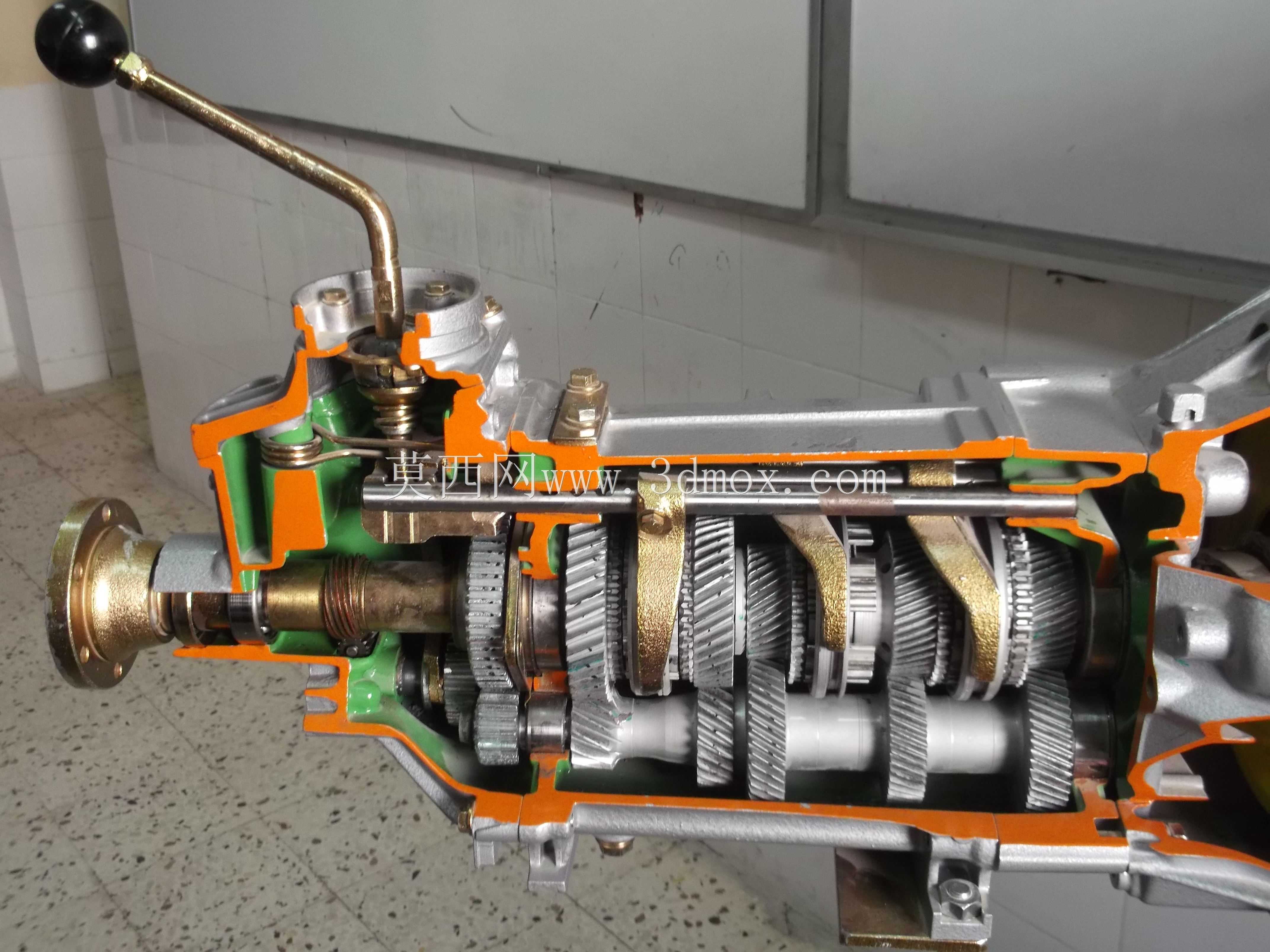

这款手动变速箱主要适配经典前置后驱乘用车辆，作为整车动力传递路径中的核心部件，承担着将发动机输出的扭矩按照行驶工况进行转速、扭矩匹配转换的核心作用，覆盖车辆起步、加速、匀速巡航、爬坡、倒车等全场景行驶需求，通过不同挡位的齿轮副切换，让发动机始终保持在合理的工况区间运转，兼顾动力输出效率与燃油经济性。从结构设计来看，该变速箱采用经典的两轴式平行轴传动布局，输入轴与输出轴保持平行布置，五组前进挡齿轮副沿轴向有序排布，倒挡齿轮组独立设置在传动侧，通过倒挡惰轮实现输出轴转向反转，满足倒车行驶的动力传递需求。各前进挡位均配备了锁环式同步器结构，换挡拨叉与同步器齿套精准配合，能够在换挡过程中快速待啮合齿轮的转速差，让换挡操作更加平顺，避免打齿问题，提升换挡操作的手感与零部件使用寿命。设计过程中充分考虑了整车机舱的安装边界，整体壳体采用紧凑化的腔体设计，轴向尺寸经过多轮优化，在容纳全部齿轮、轴系、换挡机构的前提下，尽可能压缩整体占用空间，适配车型的前舱布置要求，输入轴、输出轴的端面对接位置严格匹配整车动力总成的安装同轴度要求，各连接螺栓孔位、定位销位置完全对应发动机缸体、传动轴的对接尺寸，无需额外改装即可完成动力总成的装配对接。轴系设计上采用了多支点轴承支撑结构，输入轴与输出轴的两端、中间承载位置均设置了对应规格的滚针轴承与深沟球轴承，能够承受不同挡位下齿轮啮合产生的径向与轴向载荷，避免轴系在大扭矩输出工况下出现挠曲变形，保证齿轮啮合精度，降低传动过程中的噪音与振动。换挡机构采用刚性拨叉轴设计，各挡位拨叉的行程经过精准计算，确保同步器齿套能够完全挂入对应挡位的齿轮结合齿，避免出现跳挡、脱挡的故障问题，同时拨叉与同步器齿套的接触位置做了耐磨处理，长期频繁换挡也不会出现过度磨损导致的挡位间隙过大问题。齿轮副的参数设计经过匹配计算，各挡位的传动比按照等比级数排布，一挡采用大传动比设计，满足车辆起步、陡坡爬坡时的大扭矩输出需求，最高的五挡采用小传动比设计，适配高速巡航时的低转速运转需求，降低高速行驶时的发动机转速，减少不必要的燃油消耗与运转噪音，倒挡传动比略低于一挡，保证倒车时拥有足够的扭矩同时控制倒车车速，提升倒车操作的安全性。整体润滑采用飞溅式润滑设计，壳体底部预留的润滑油腔能够在轴系转动时通过齿轮带起润滑油，覆盖所有齿轮啮合面、轴承、同步器等摩擦部件，保证各运动部件在长期运转过程中得到充分润滑，降低磨损与运转阻力。
