多旋翼无人机用2212规格外转子无刷电机

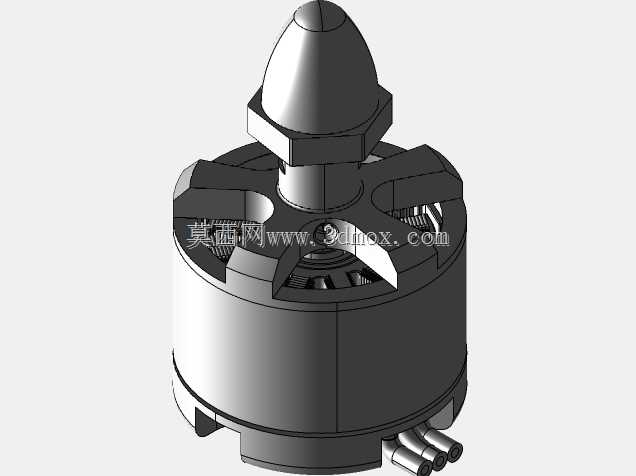

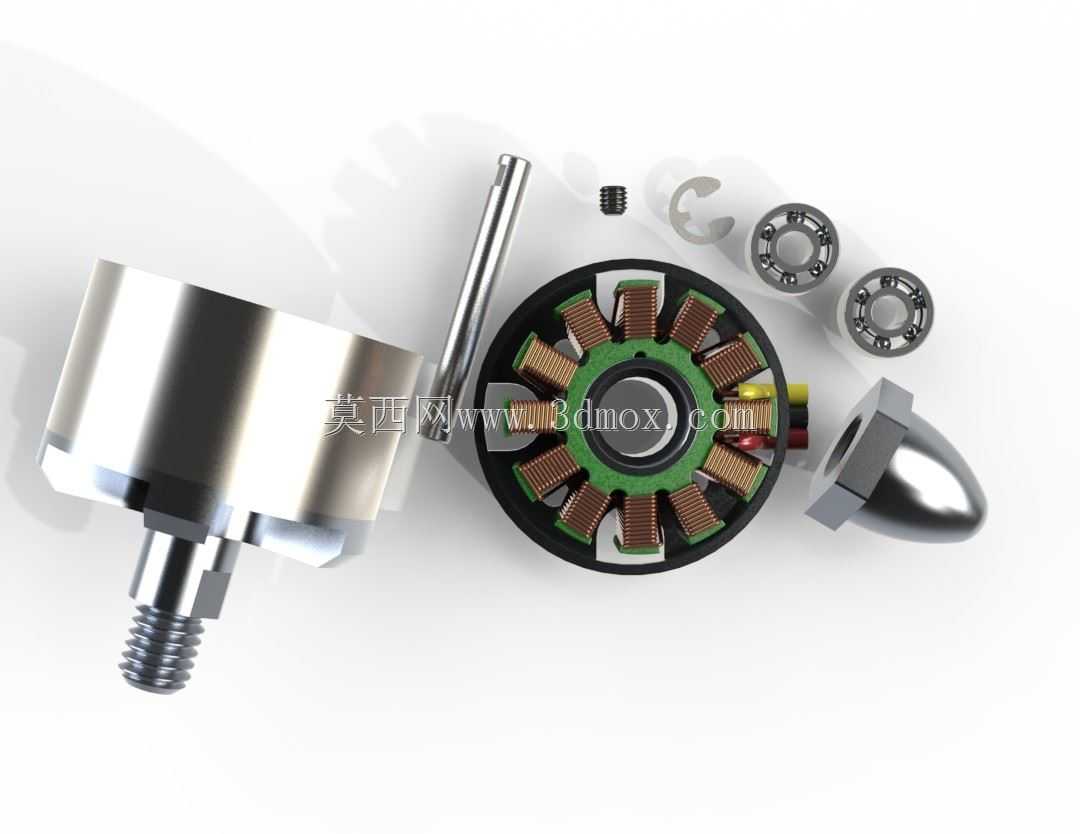

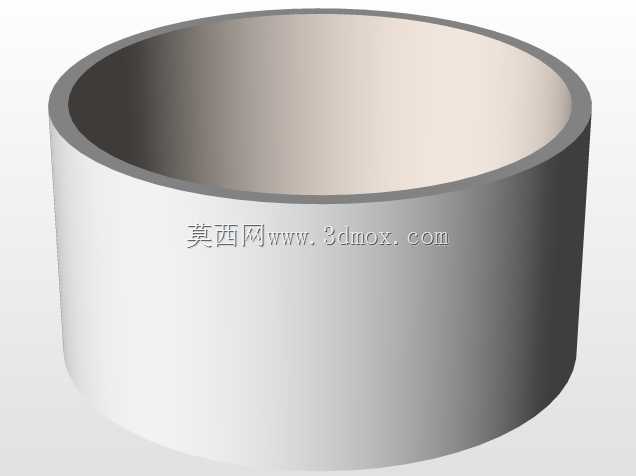

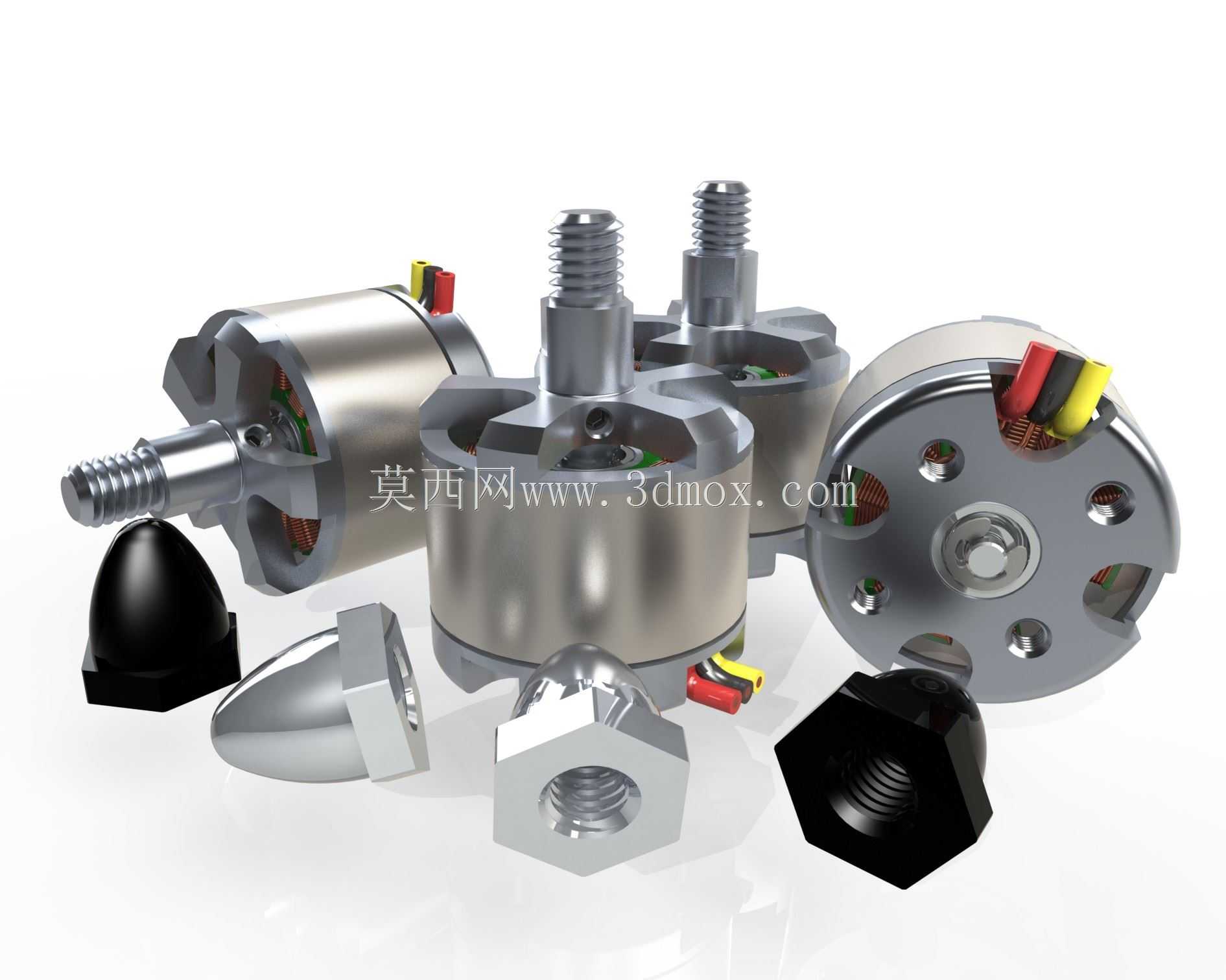

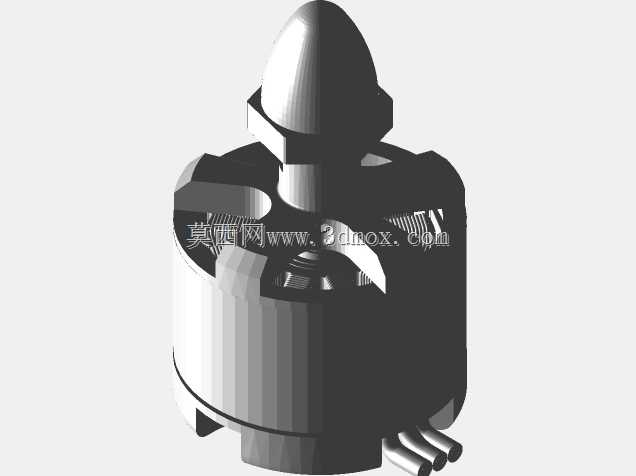

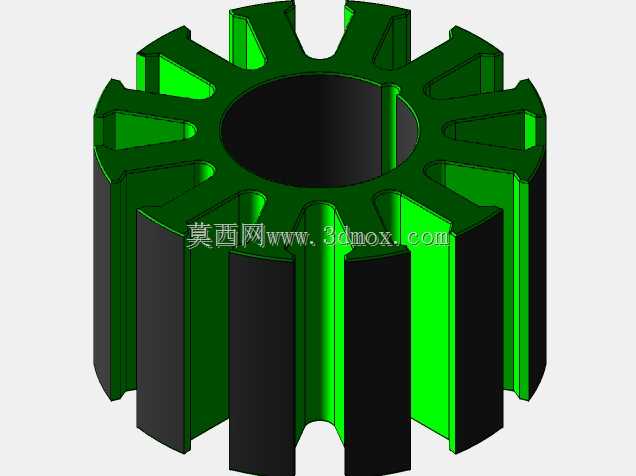

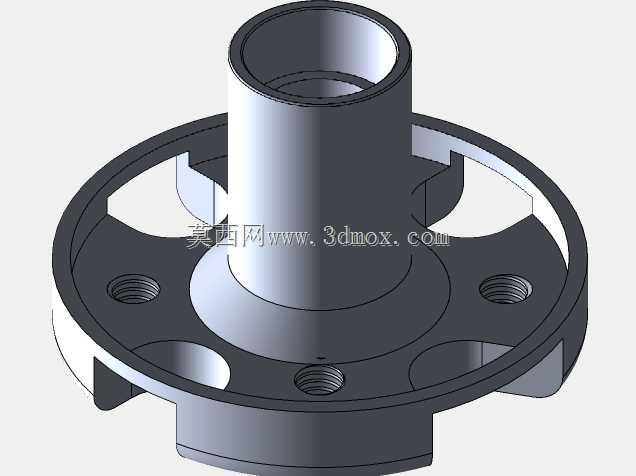

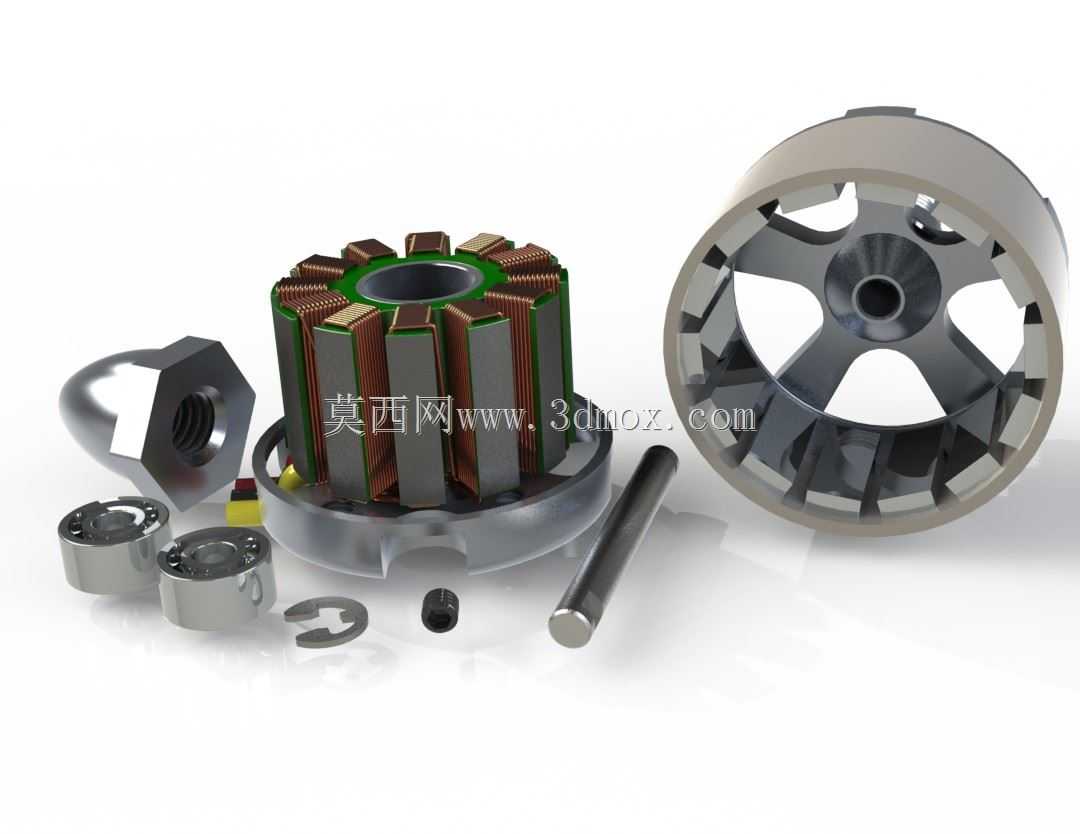

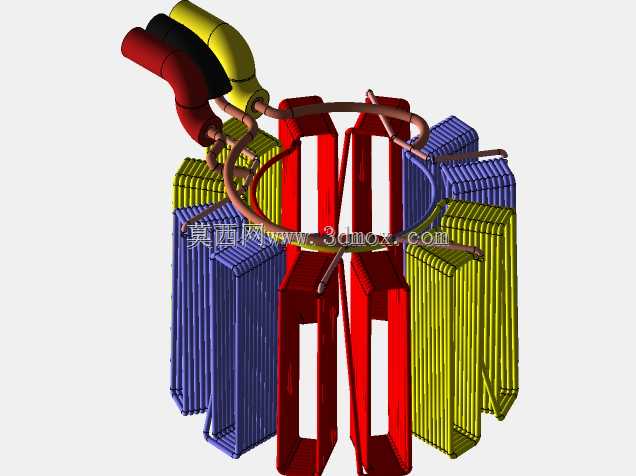

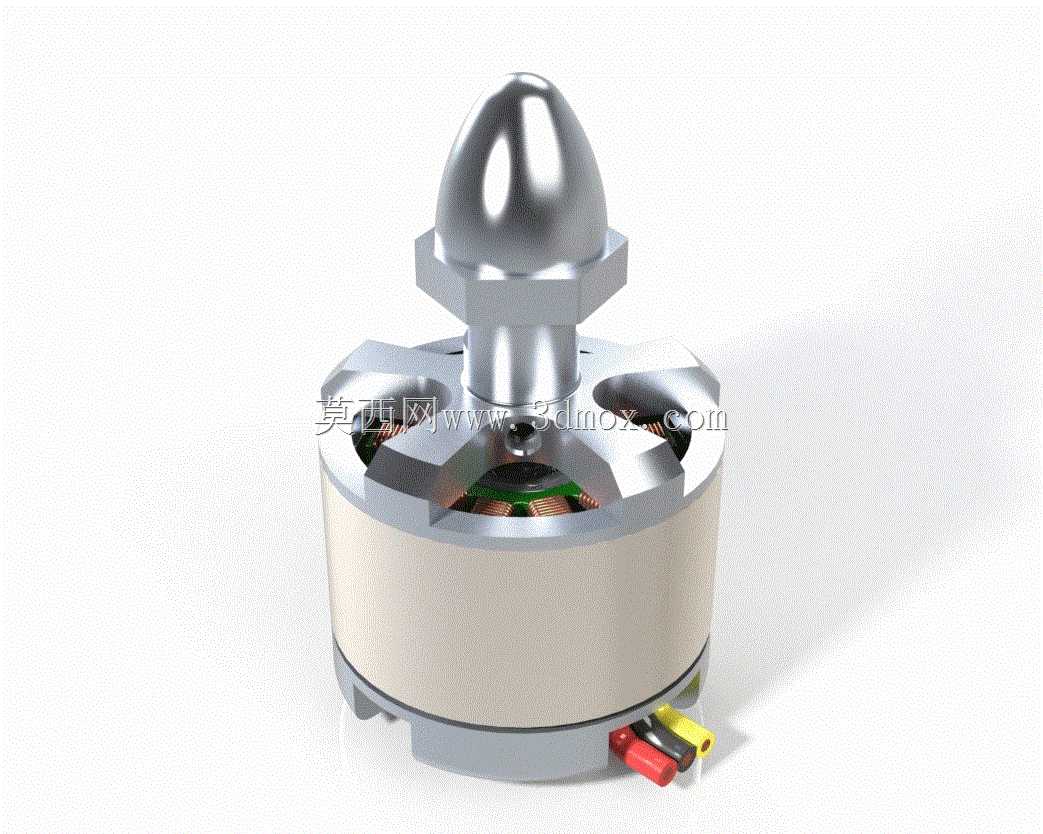

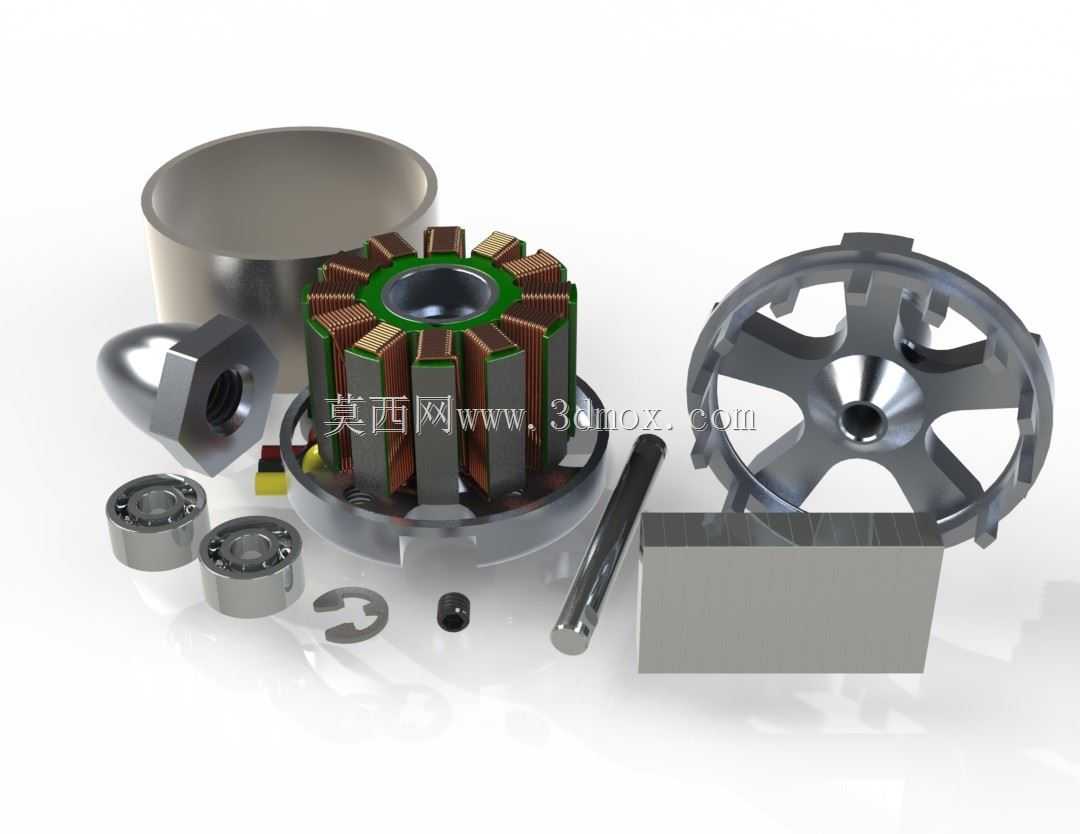

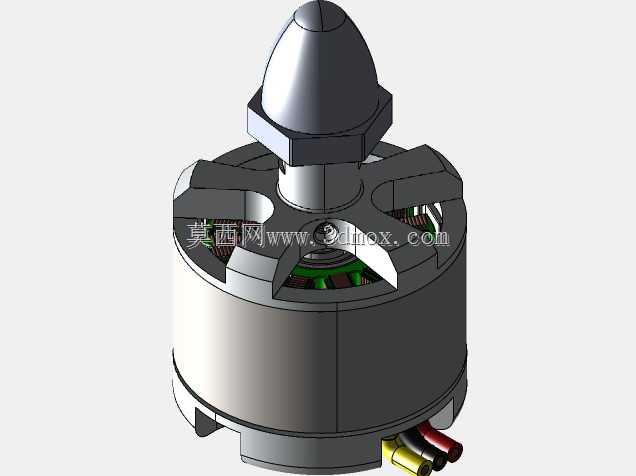

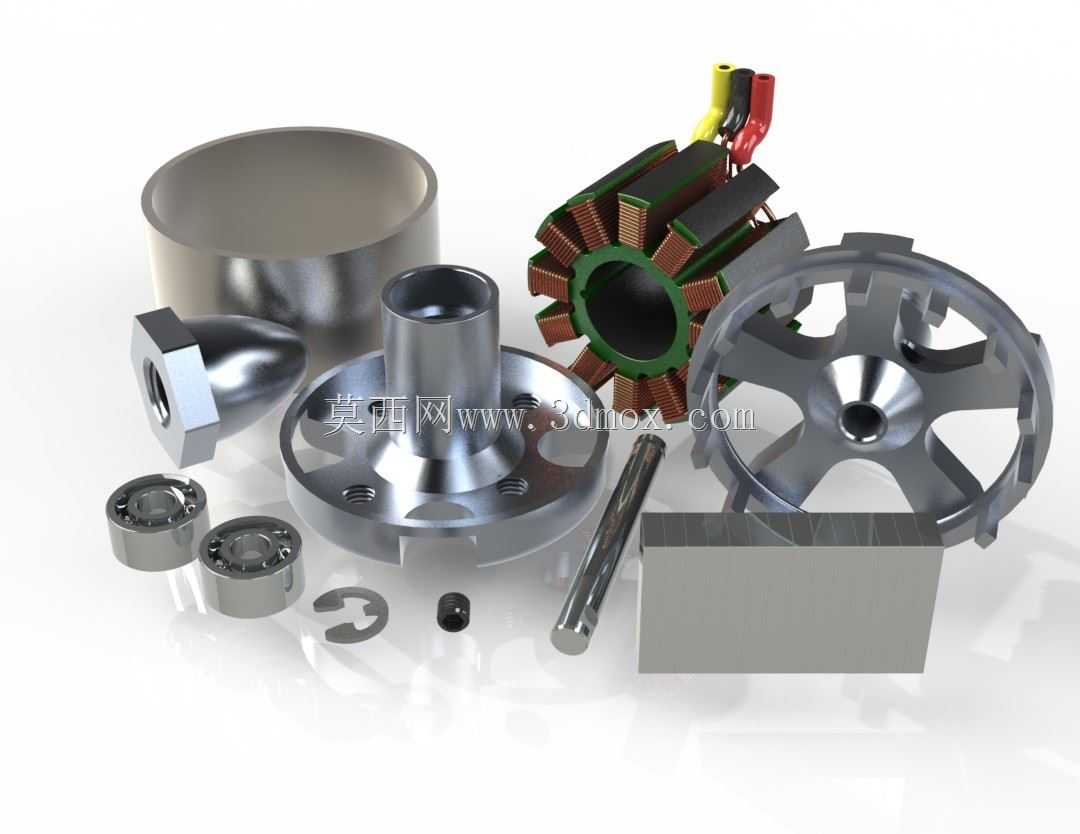

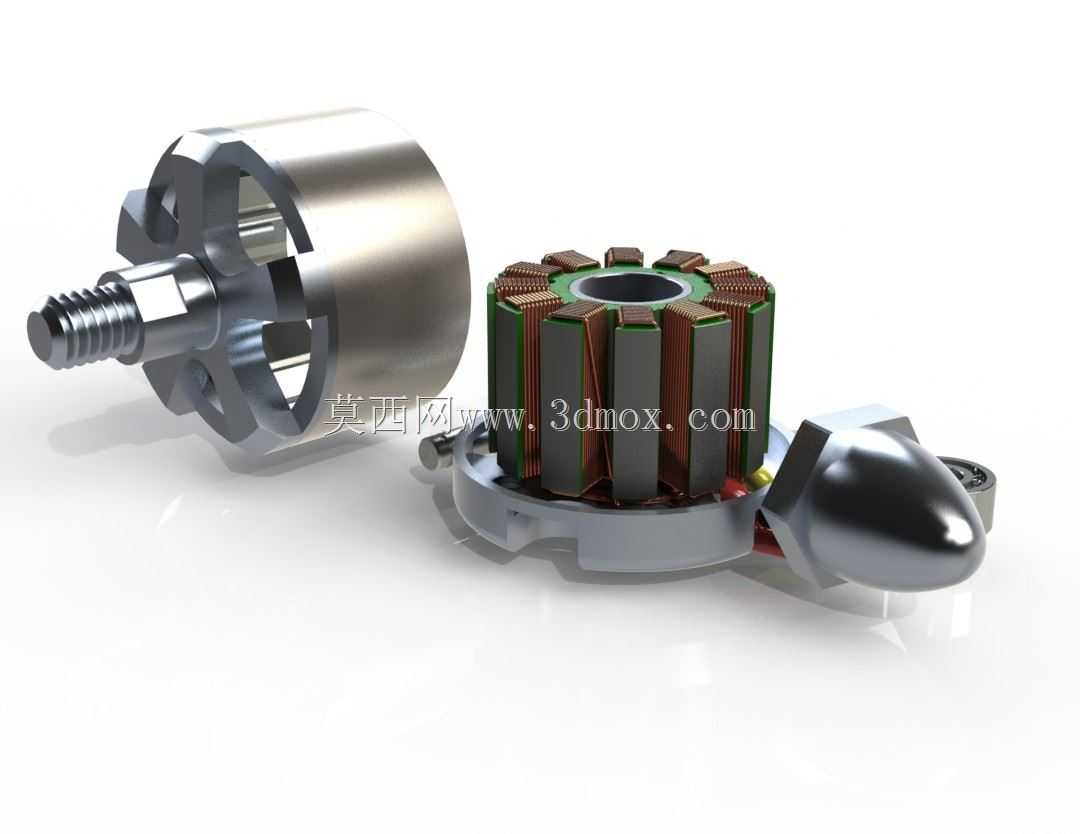

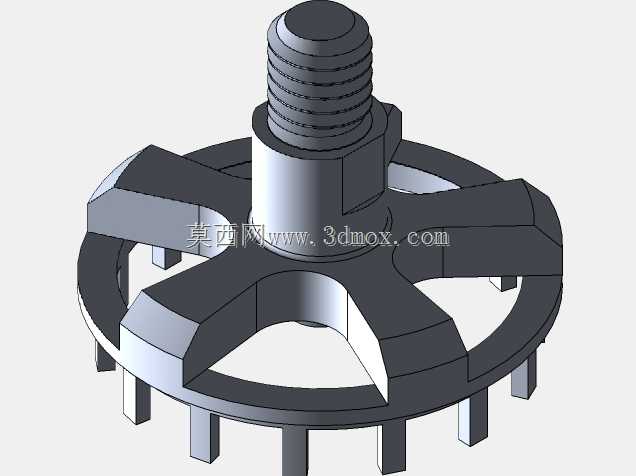

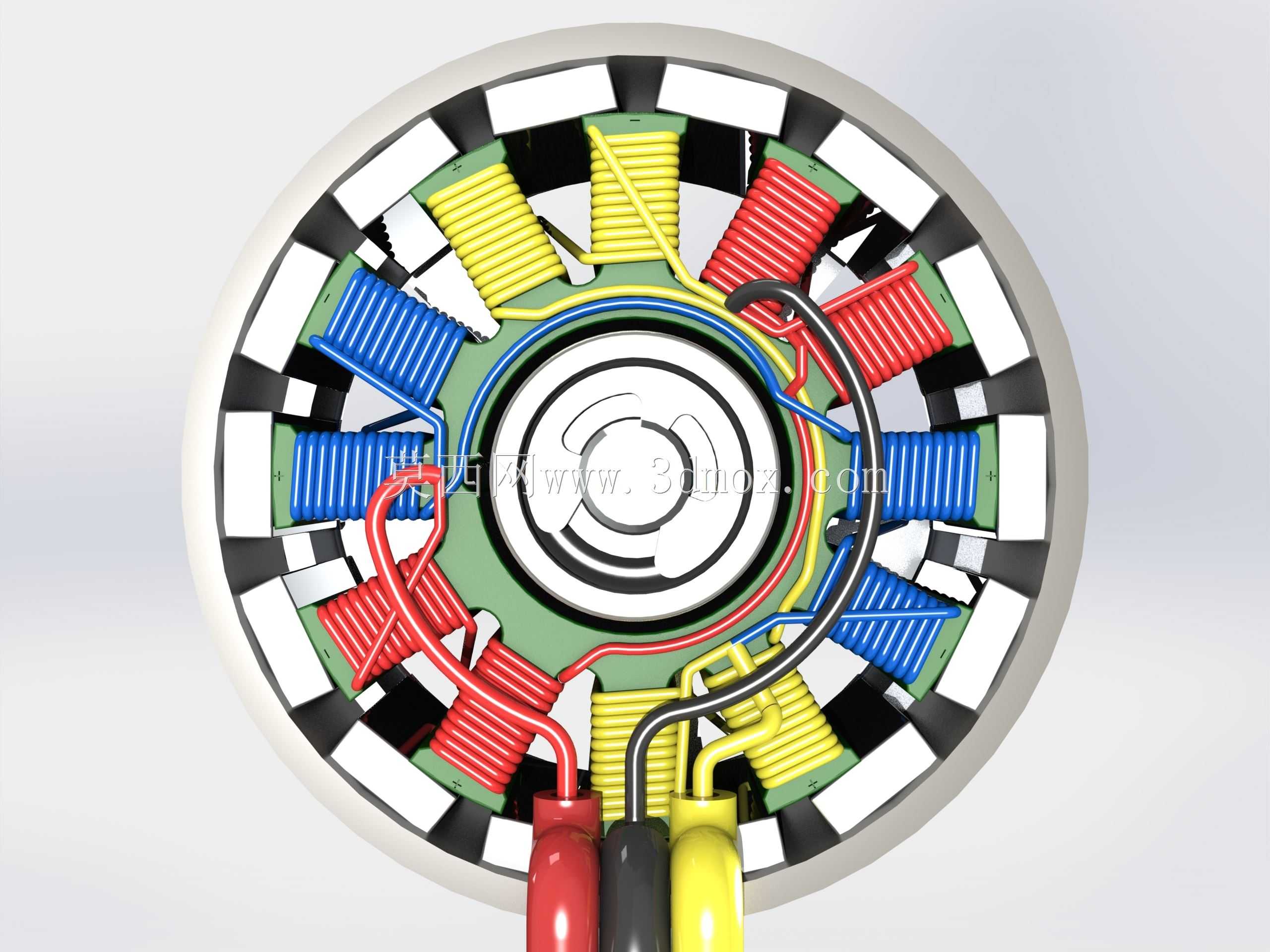

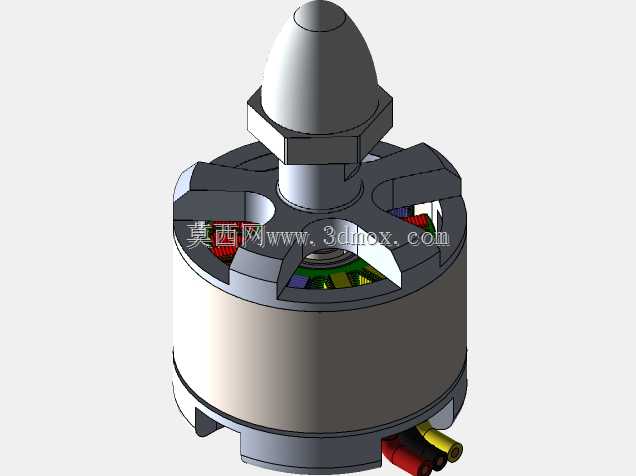

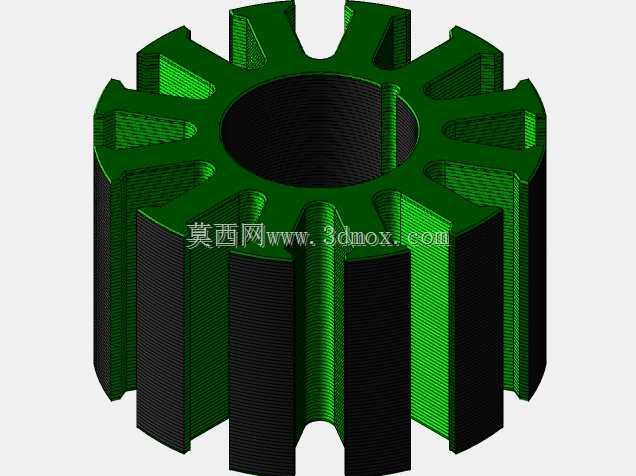

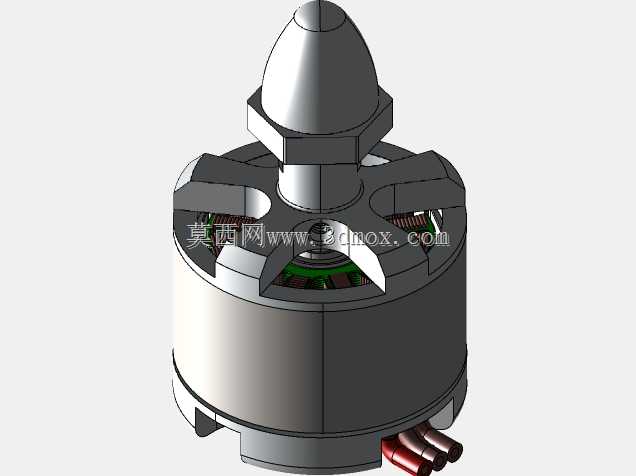

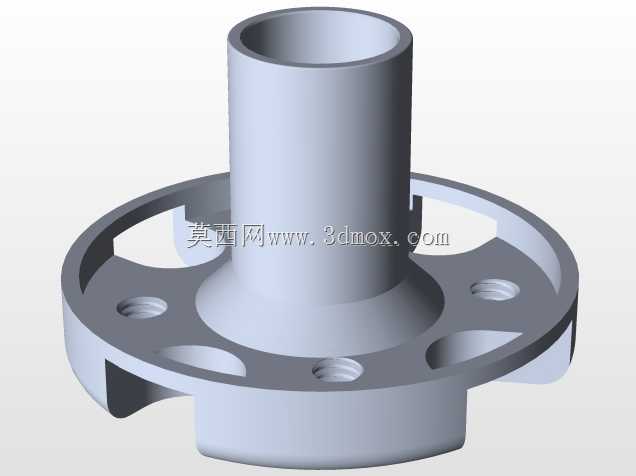

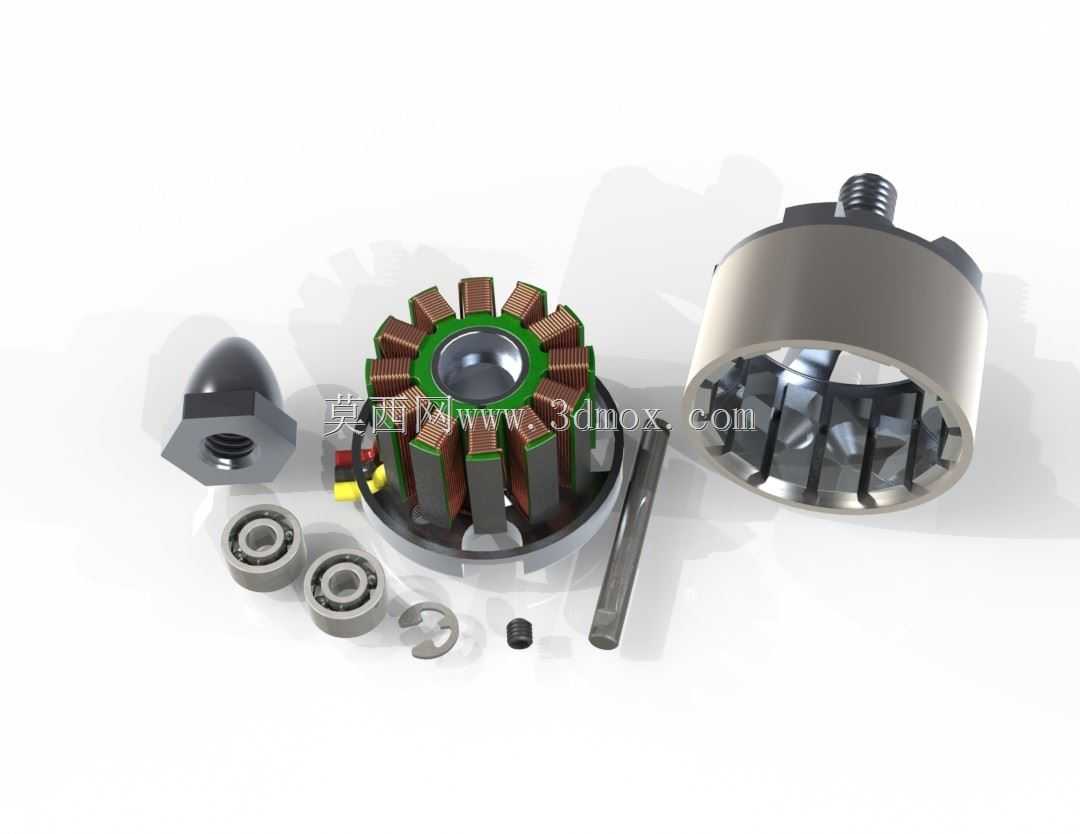

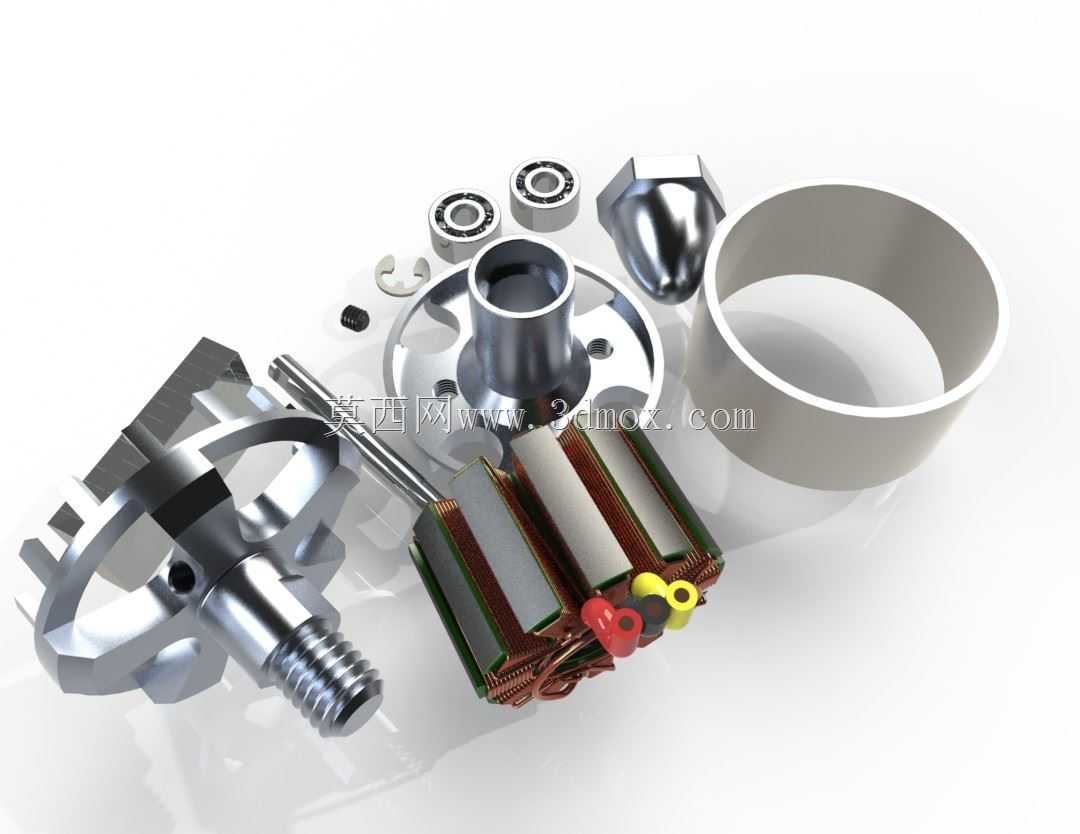

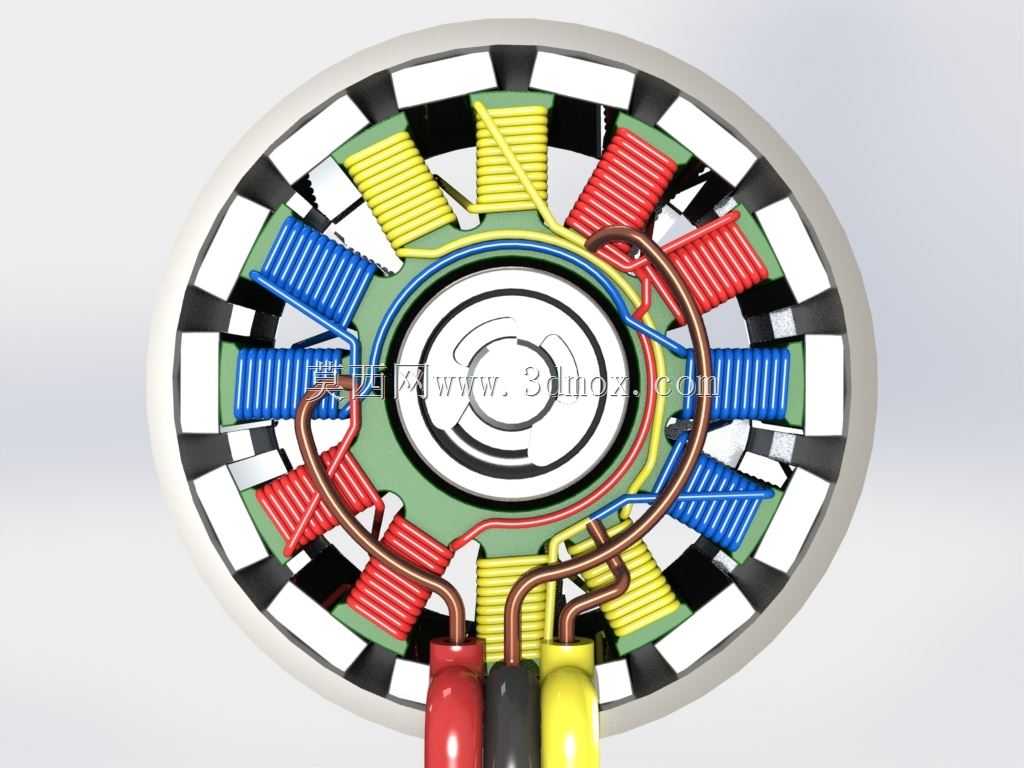

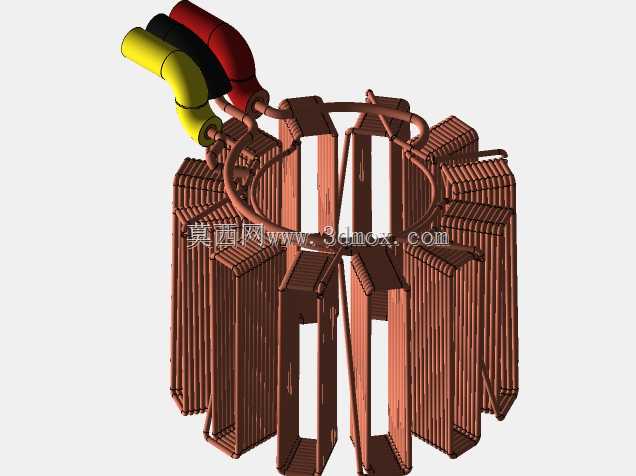

这款无刷动力组件主要面向消费级多旋翼航拍飞行器、小型穿越无人机以及入门级航模固定翼场景设计，是小型低空飞行器动力系统的核心组成部件，负责将电能转化为旋转机械能，带动螺旋桨产生升力与飞行动力，可适配四旋翼、六旋翼等常见小型无人机布局，也可用于小型遥控车模、船模的动力改装场景。作为外转子结构的无刷电机，它采用定子内置、转子外壳旋转的结构设计，相比同规格内转子电机拥有更大的扭矩输出特性，无需搭配复杂减速齿轮组即可直接驱动螺旋桨，有效降低动力系统的整体重量与传动损耗，适配多旋翼飞行器对动力响应速度、运行稳定性的严苛要求。产品顶部集成了一体式金属桨座与锁紧螺母结构，可直接适配主流规格的自锁螺旋桨，安装时无需额外加装桨夹配件，锁紧后可避免飞行过程中桨叶松脱引发的安全隐患；底部预留三相接线端，采用红黑黄三色区分接线相位，可直接匹配市面上主流的航模无刷电调，接线逻辑清晰，降低装机调试的难度。设计过程中重点考量了航模场景的轻量化需求，外壳采用轻量化金属材质搭配散热结构设计，转子外壳预留的镂空开孔既可以降低整体自重，也能在电机高速旋转时引导气流穿过定子绕组区域，带走持续运转产生的热量，避免长时间大油门运行时出现过热退磁问题；定子绕组采用多股细漆包线绕制方案，平衡了低转速扭矩与高转速效率的输出特性，在悬停工况下可以保持较高的电能转化效率，有效延长飞行器的续航时长。安装边界方面，这款电机采用标准22系列电机的安装孔位布局，底部安装座预留四个对称的固定孔位，可直接适配主流的无人机机臂安装端，安装孔距符合通用航模电机的安装规范，替换同规格其他型号电机时无需重新打孔修改机臂结构；整体径向尺寸控制在28毫米范围内，轴向长度不含桨座锁紧结构为22毫米，安装后不会超出常规小型机臂的截面尺寸，可避免飞行过程中电机外壳与螺旋桨气流产生多余干扰。定子绕线采用对称排布方案，分别支持顺时针与逆时针两种转向的绕线配置，可满足多旋翼飞行器正反桨配对的动力需求，同一架飞行器上可搭配同规格正反转向电机，抵消螺旋桨旋转产生的反扭力，保障飞行姿态的稳定可控。
