磁电机概念动力装置结构设计

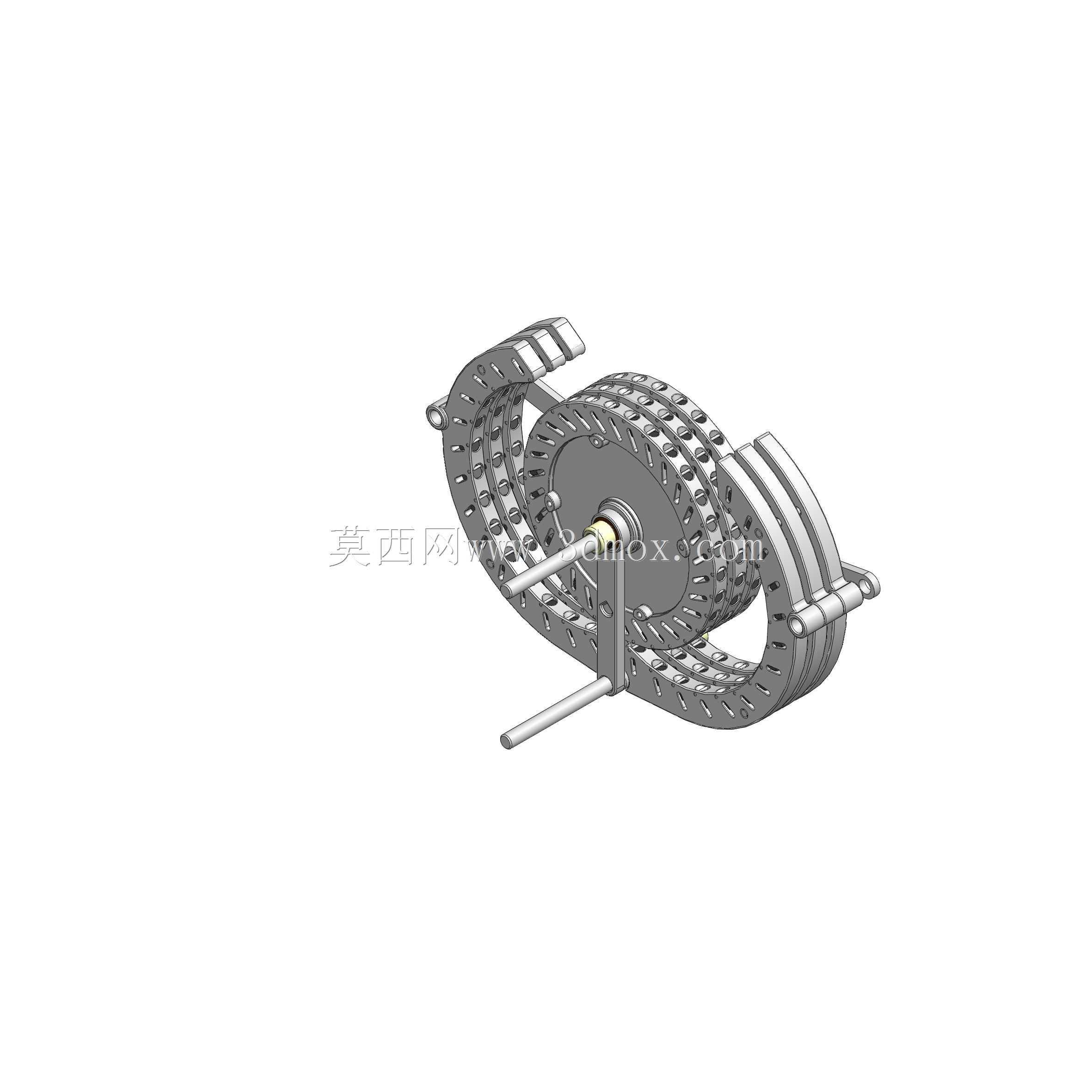

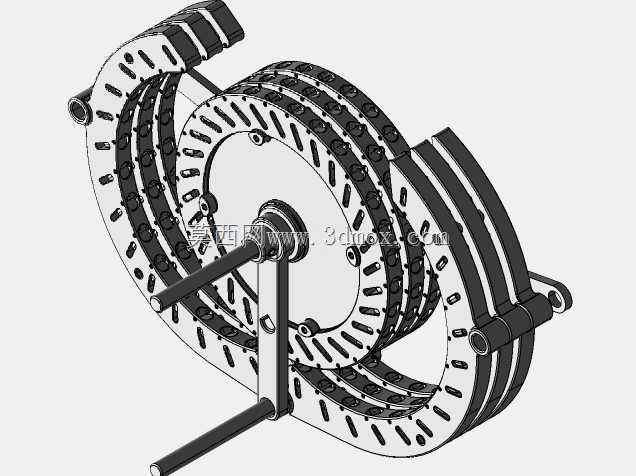

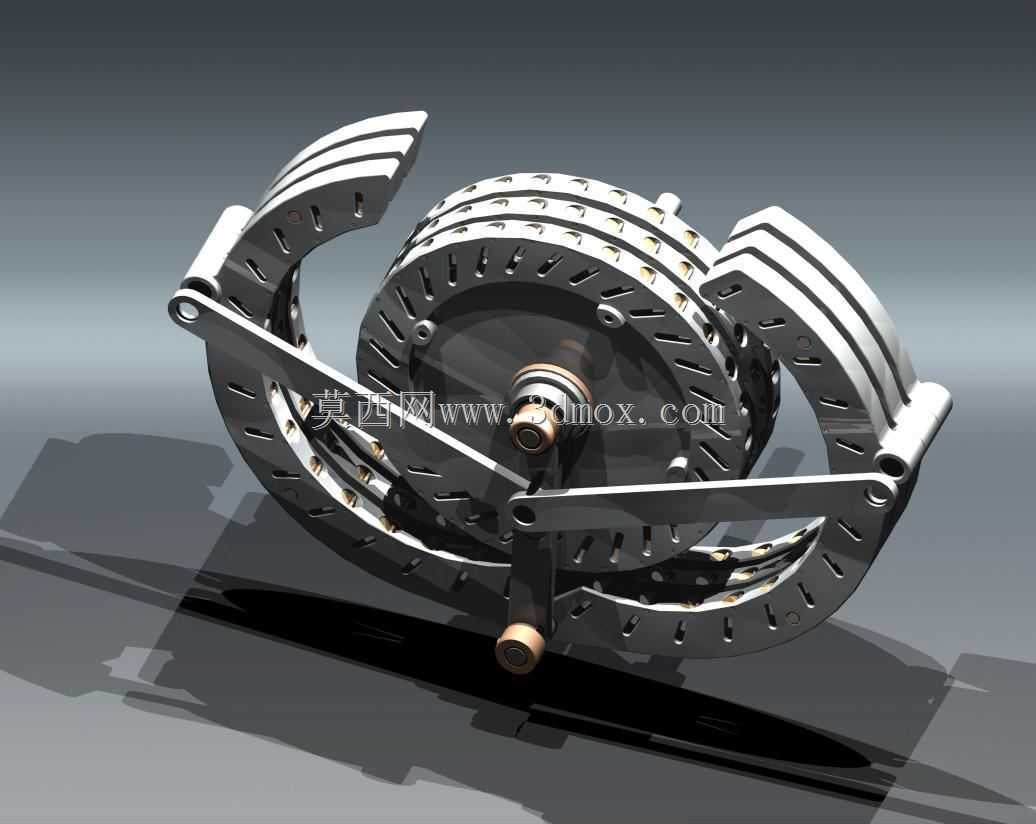

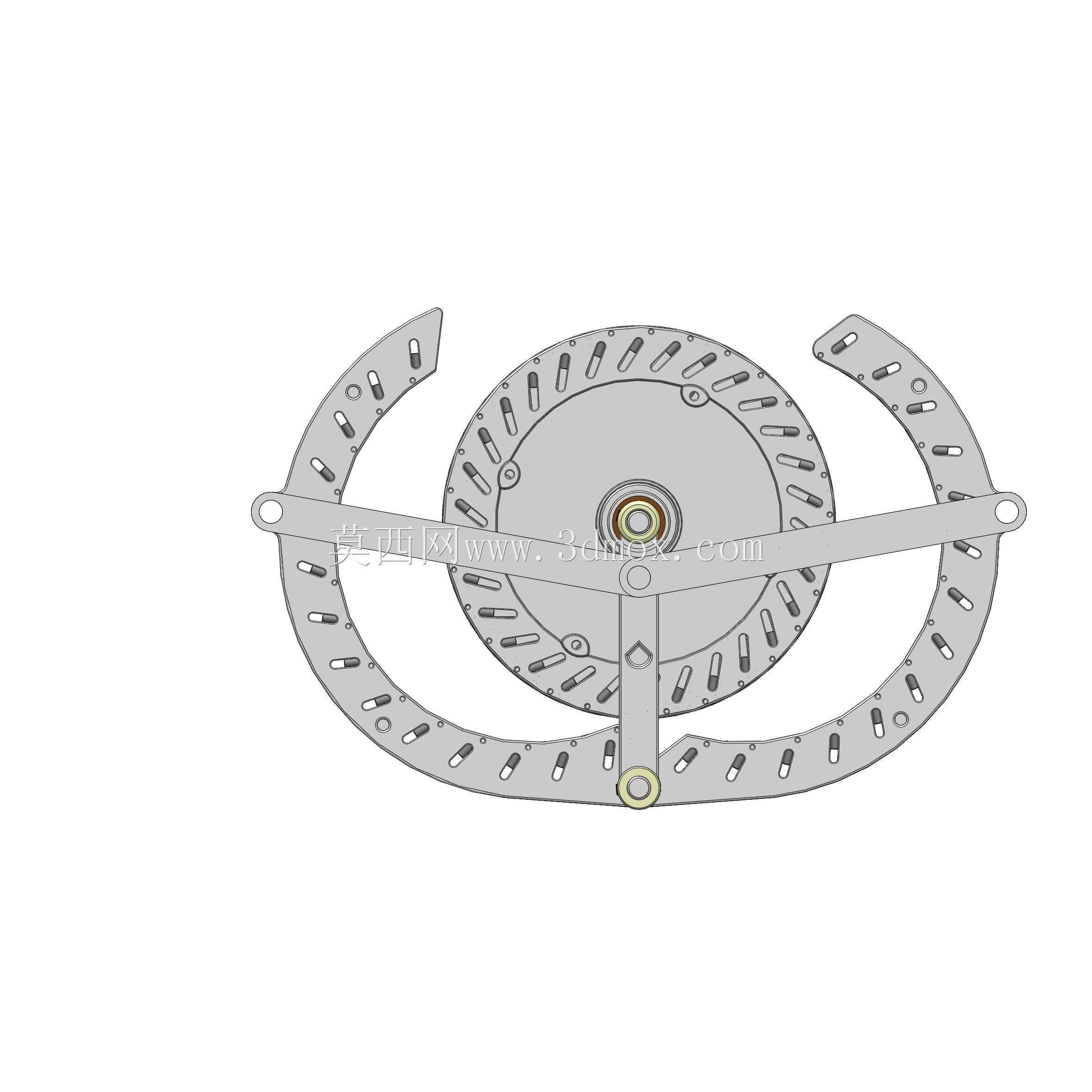

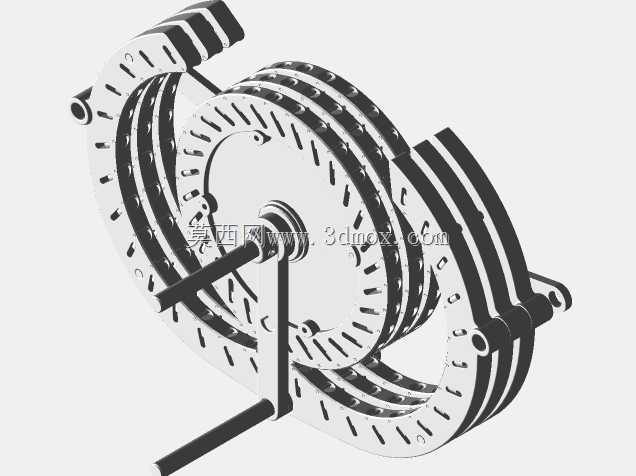

这款磁电机概念结构，是面向替代能源动力探索场景设计的磁力驱动装置，核心应用方向聚焦于低功耗持续动力输出场景，可作为小型便携动力单元、低负载辅助驱动模块的原型参考，适配对持续运转能耗有较高要求的民用小型设备、实验性动力演示装置等场景，为非接触式磁力驱动的落地应用提供结构层面的设计参考。从实际用途来看，该结构跳出传统封闭静态磁环的设计局限，解决了传统静态磁环结构下磁铁快速磨损、无法长期持续运转的痛点，通过外部磁体的作用角动态调整，实现内部转盘受力的持续累加，无需额外持续输入大能量即可维持旋转状态，可用于实验教学场景下的磁力驱动原理演示，也可作为低转速小扭矩动力输出单元的原型，为后续磁力驱动装置的实用化优化提供结构验证基础。在功能特性层面，该结构采用内外双层磁体布局，内部为带多组磁体安装位的转盘结构，外部为可摆动调整角度的弧形磁体支架，支架通过铰接连杆与基座连接，可实现外部磁体与内部转盘磁体的作用角度动态调整，通过磁体间的斥力与引力的有序切换，推动内部转盘持续旋转；整体结构无接触传动部件，运转过程中不存在机械摩擦损耗，相比传统齿轮传动、带传动结构，运转噪音更低，维护周期更长，不存在传动件磨损更换的需求。从设计思路来看，该结构摒弃了传统磁动力装置采用固定封闭外环磁体的方案，针对固定磁环下磁体快速退磁、受力无法持续累加的问题，采用可动式外部磁体支架设计，通过支架的小幅度摆动调整外部磁体的磁场作用方向，让内部转盘在旋转过程中始终能获得沿旋转切线方向的磁力推动，避免了固定磁环下磁体受力相互抵消、无法持续输出扭矩的问题；同时铰接式的支架结构可根据实际转速需求调整摆动幅度，适配不同负载下的扭矩输出要求，兼顾低负载高转速与高负载低转速的使用需求。在外形尺寸与安装边界层面，该结构整体采用对称式环形布局，主体为圆盘形旋转主体搭配两侧弧形支架，整体径向尺寸控制在常规小型电机的适配范围内，轴向厚度较传统同功率电机更薄，可适配狭小空间内的安装需求；安装基座预留了标准的固定孔位，可直接固定在平面安装台上，输出轴端采用通用轴径设计，可直接连接小型负载轮、传动带轮等部件，无需额外定制转接结构，安装适配性较强，可快速搭建实验验证平台进行性能测试。
