三星BLDC直驱洗衣机定子组件结构

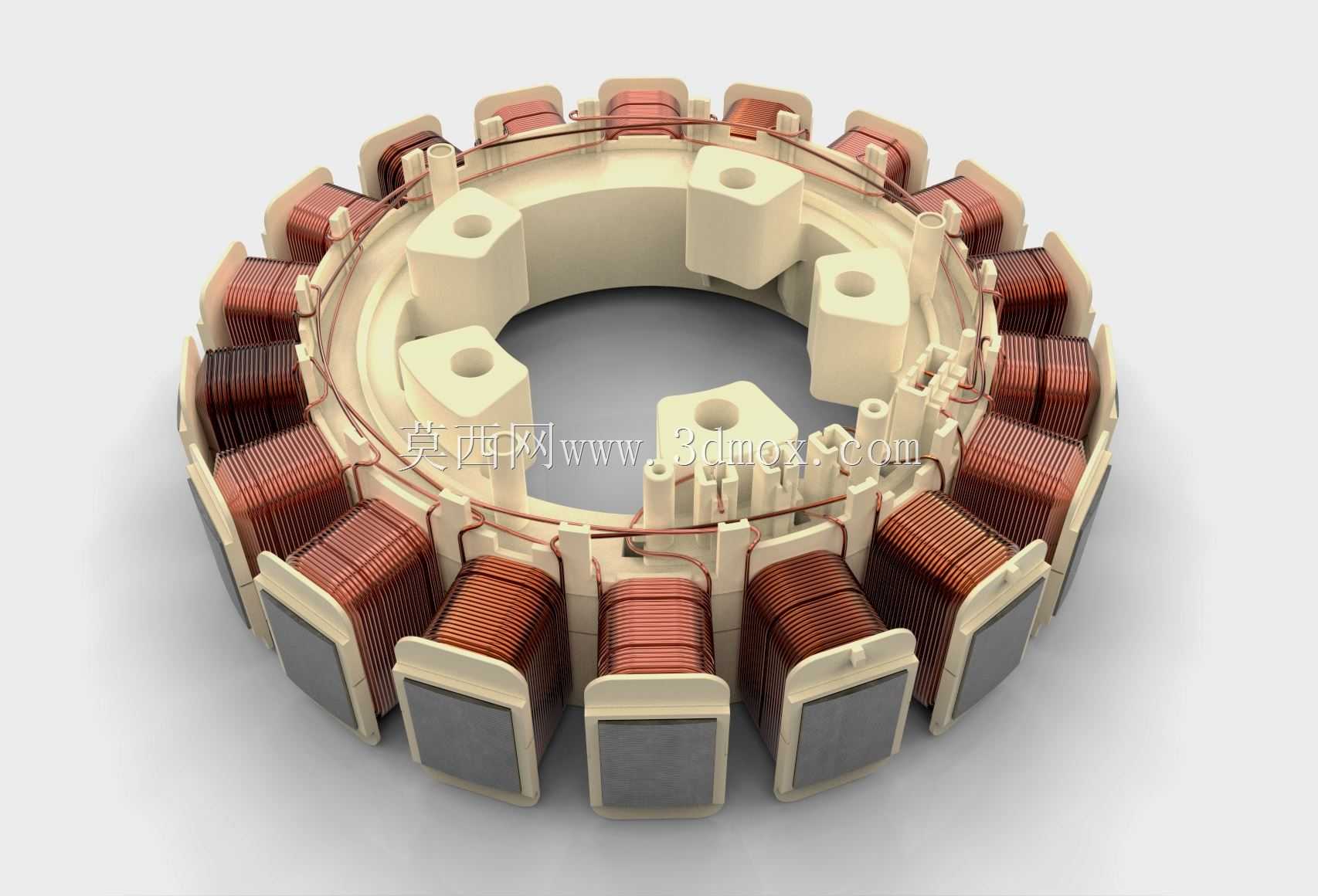

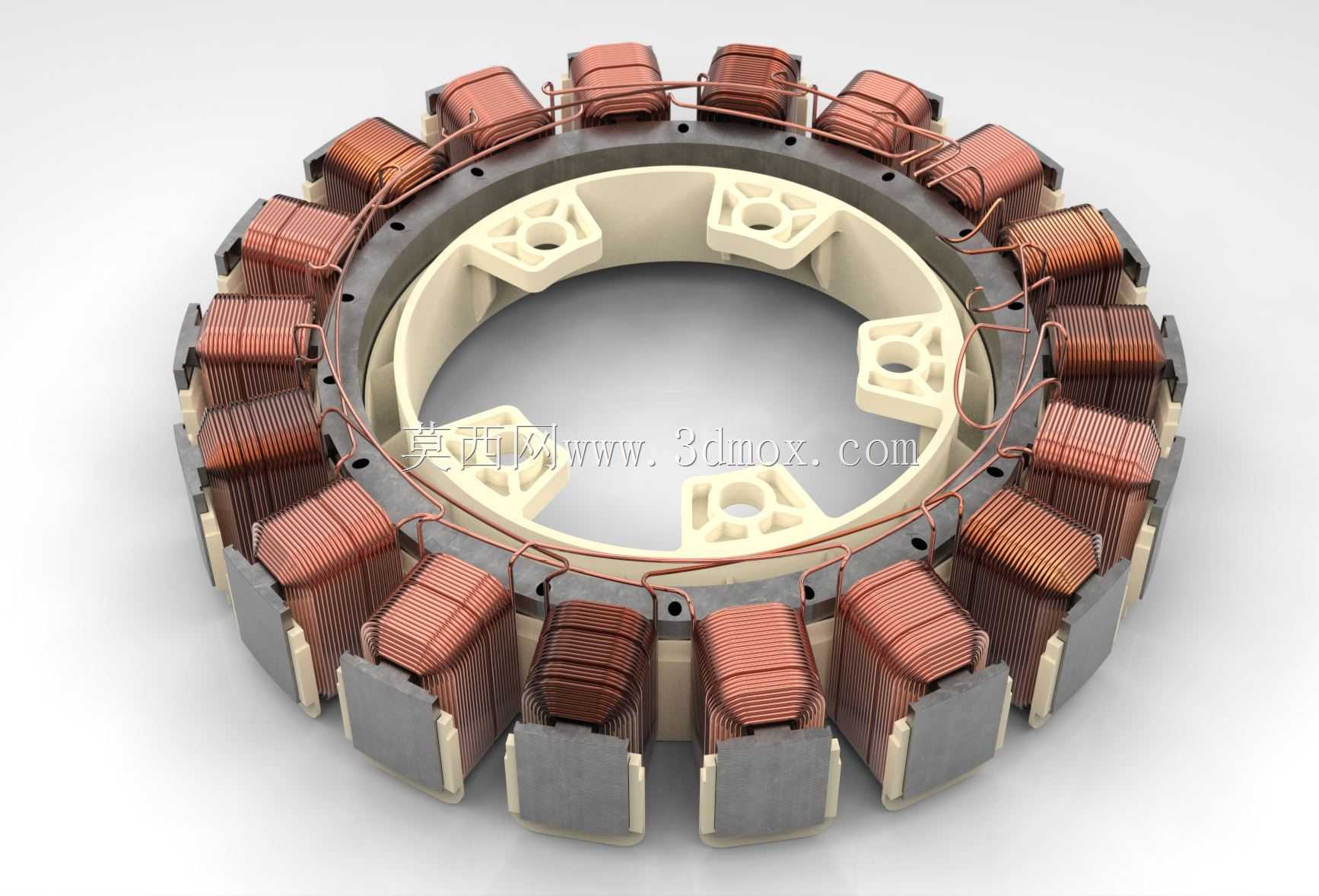

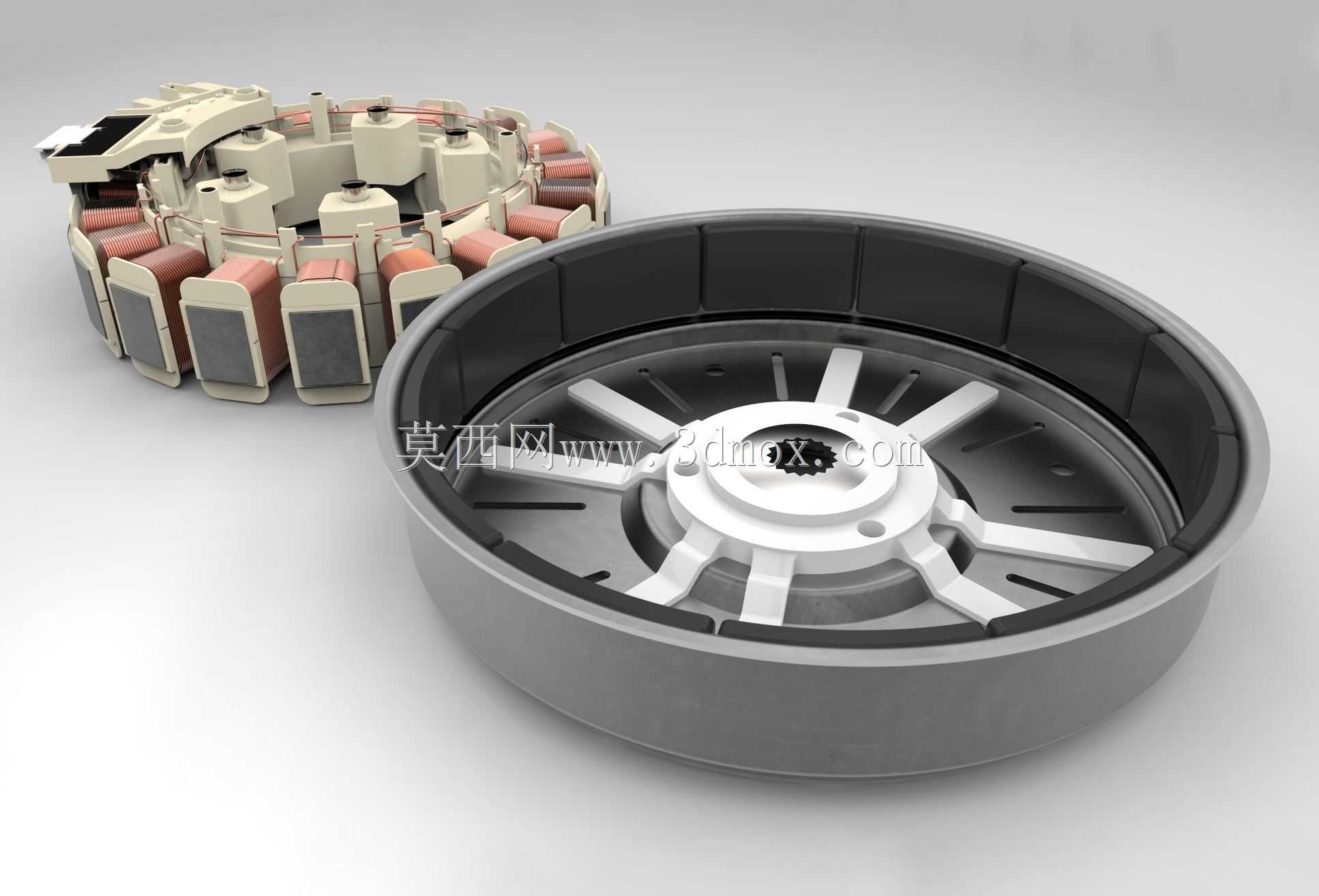

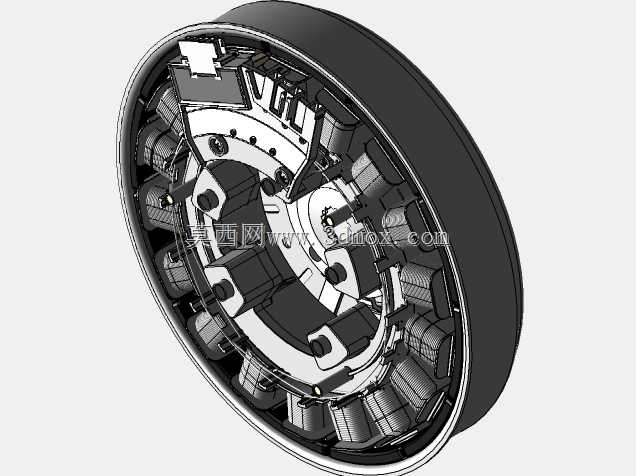

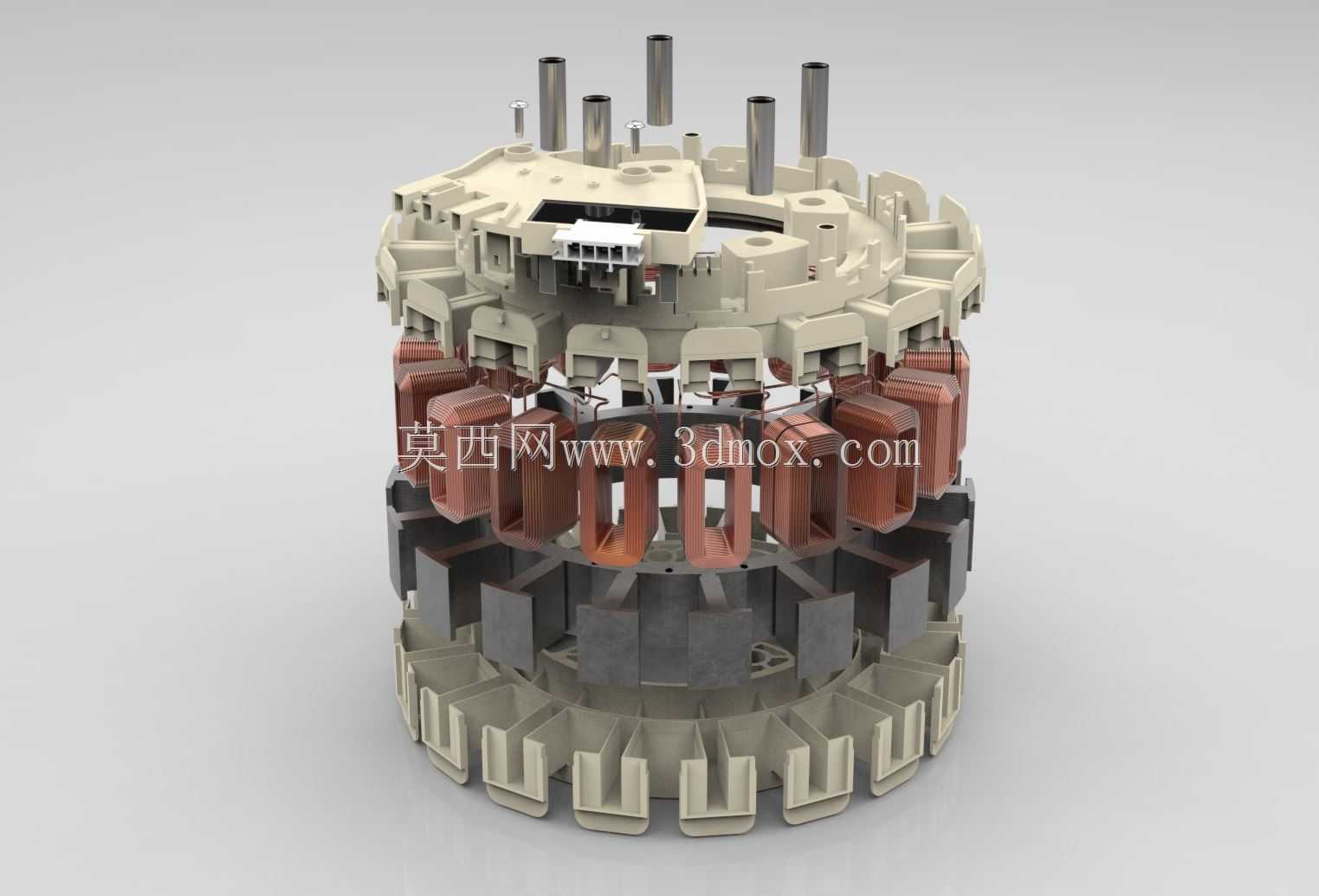

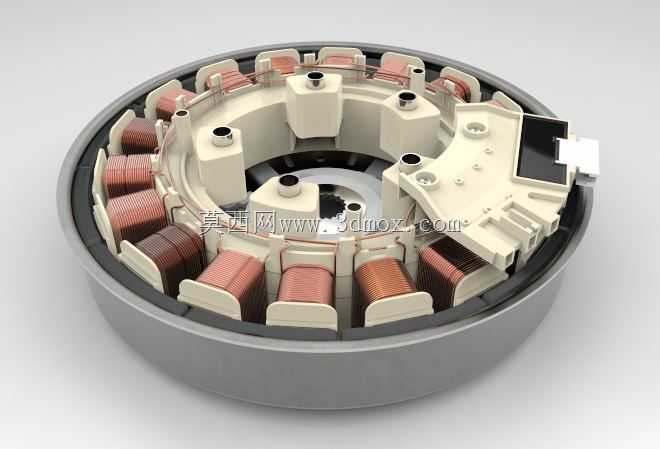

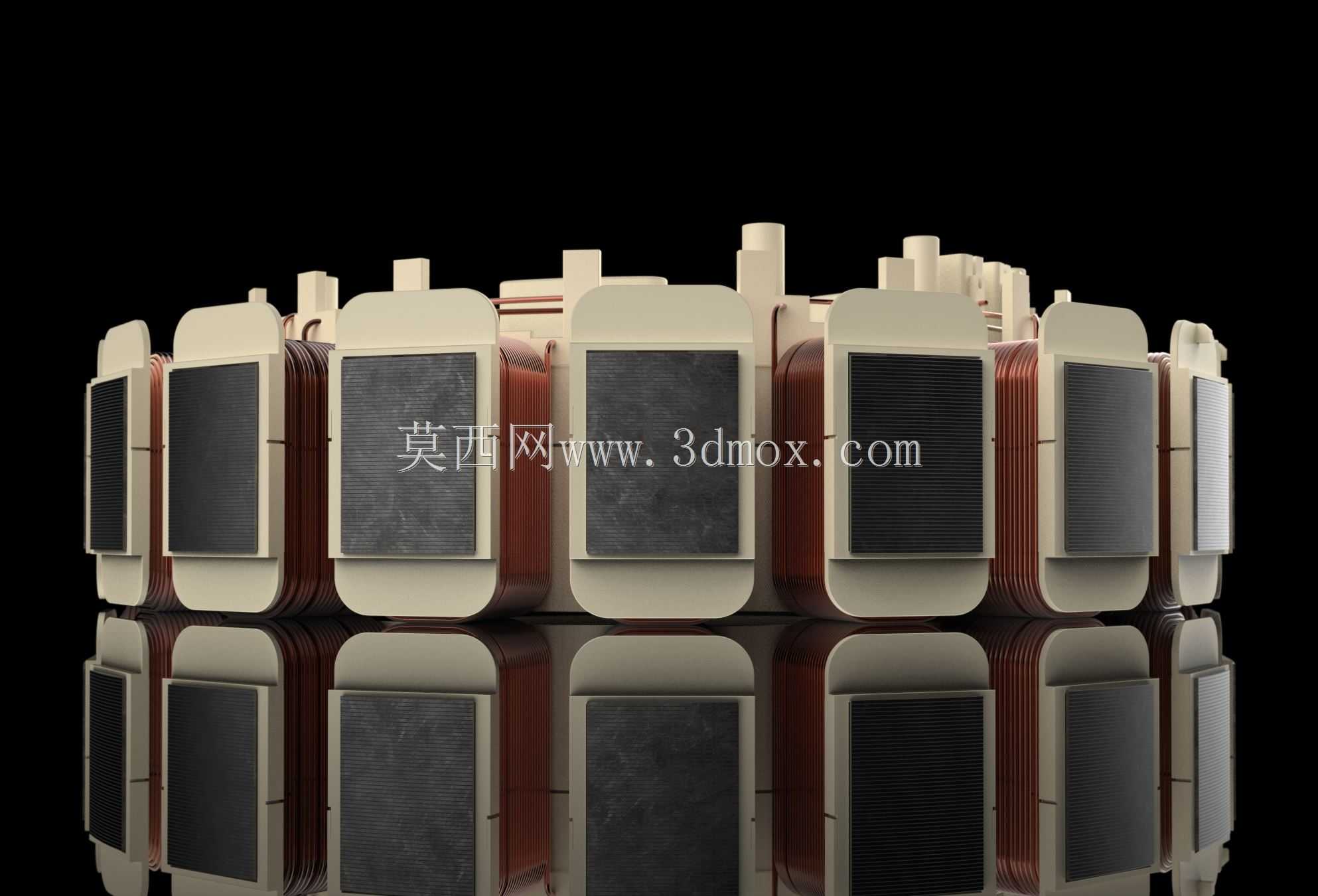

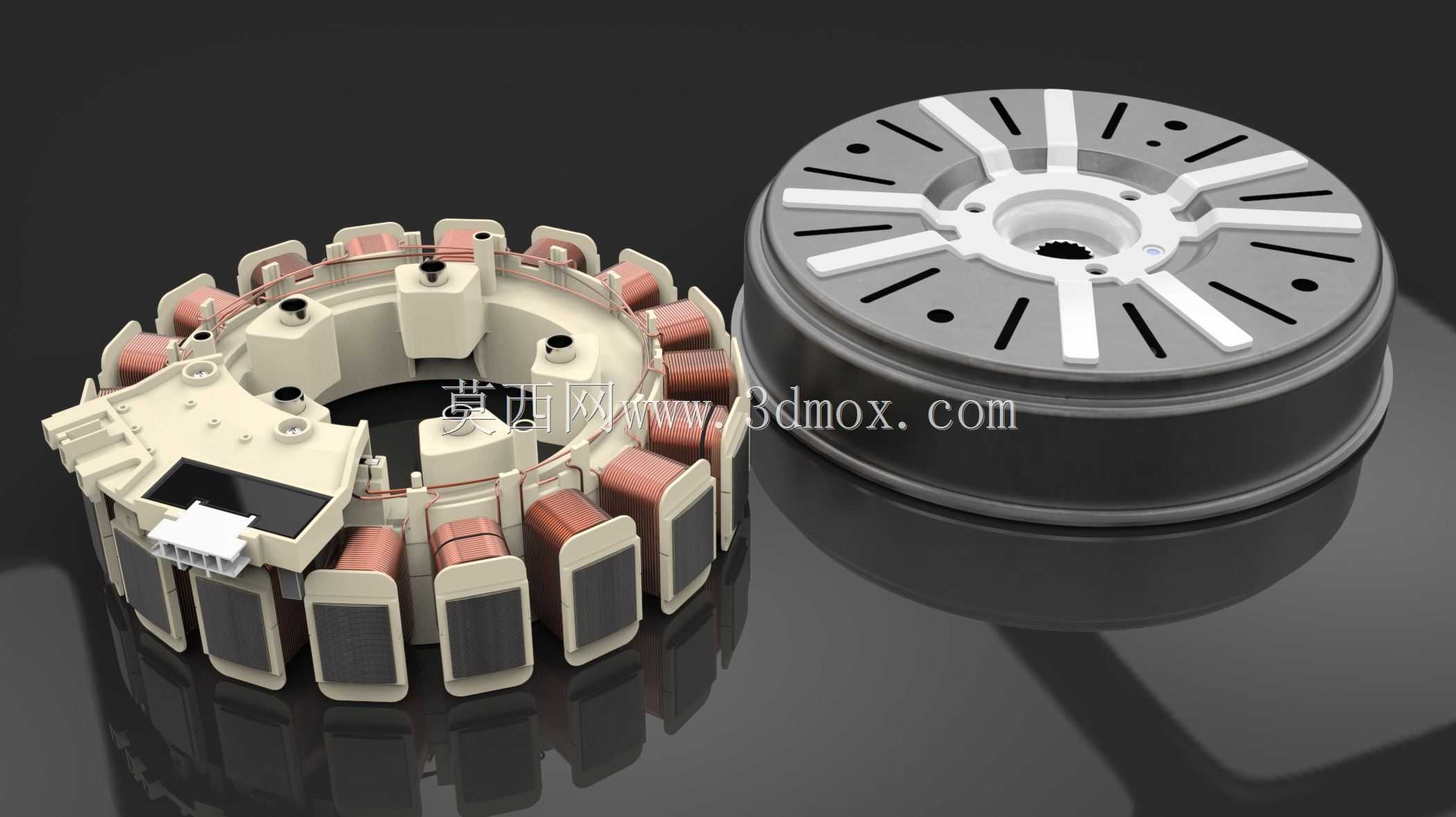

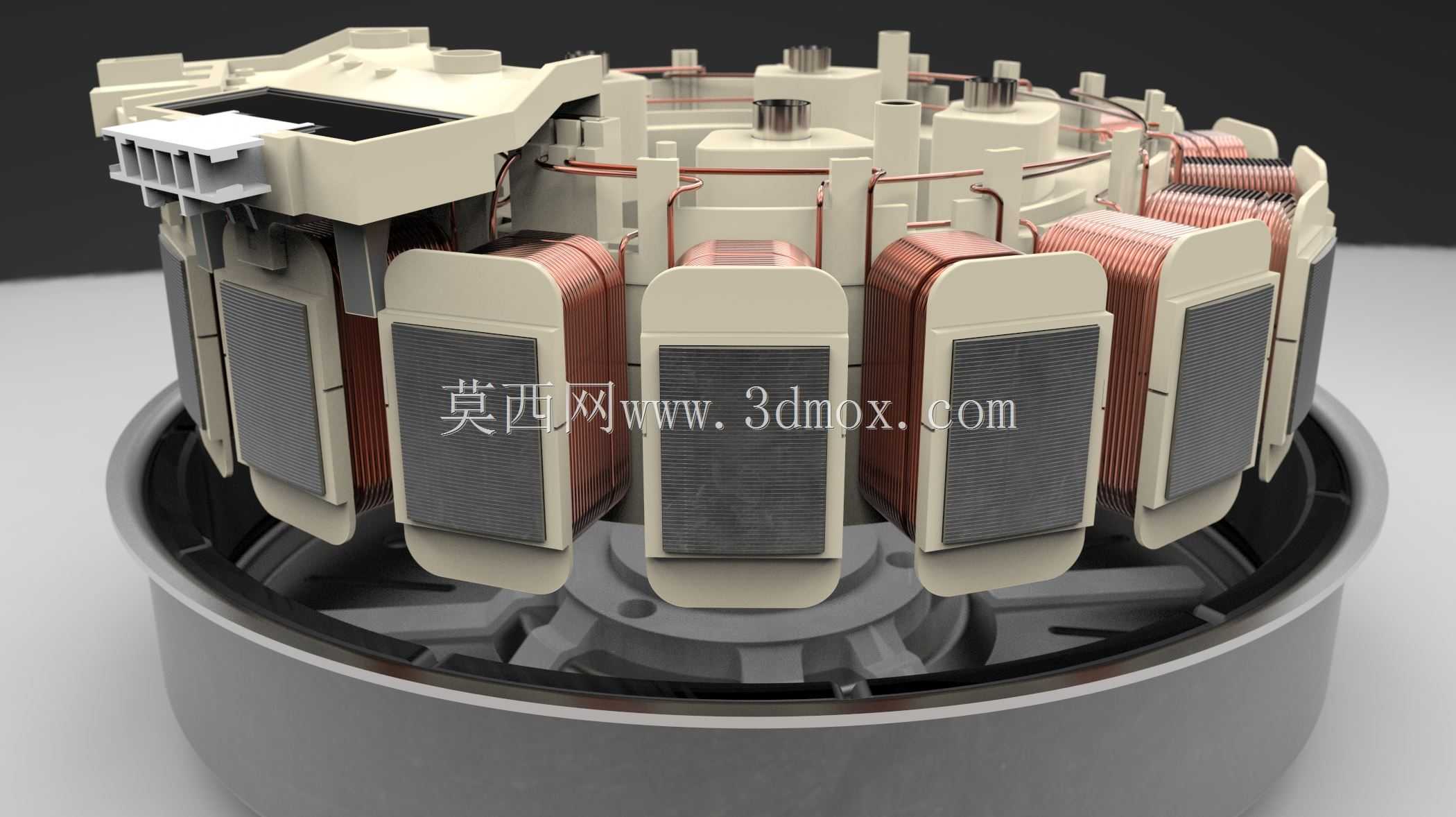

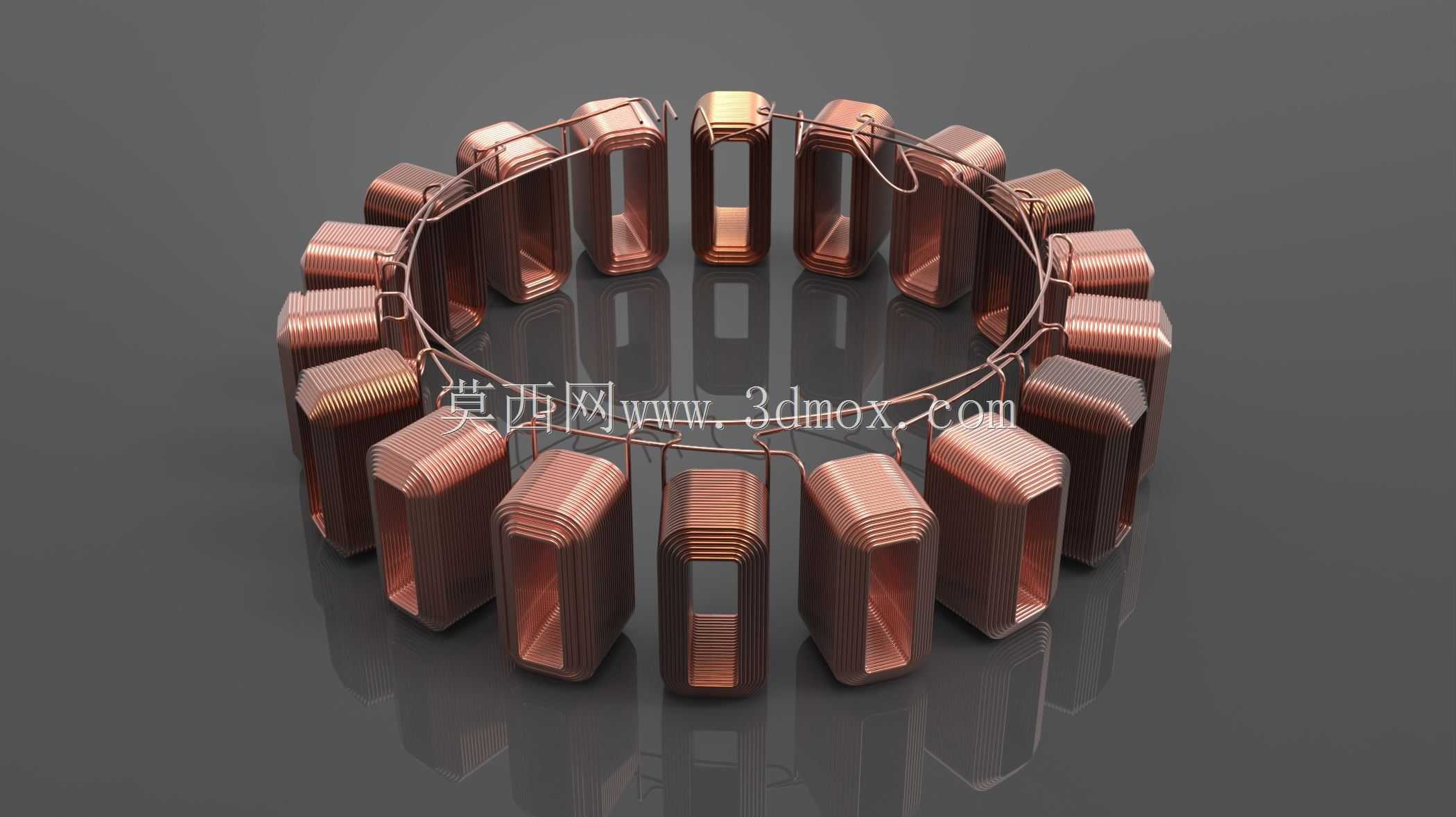

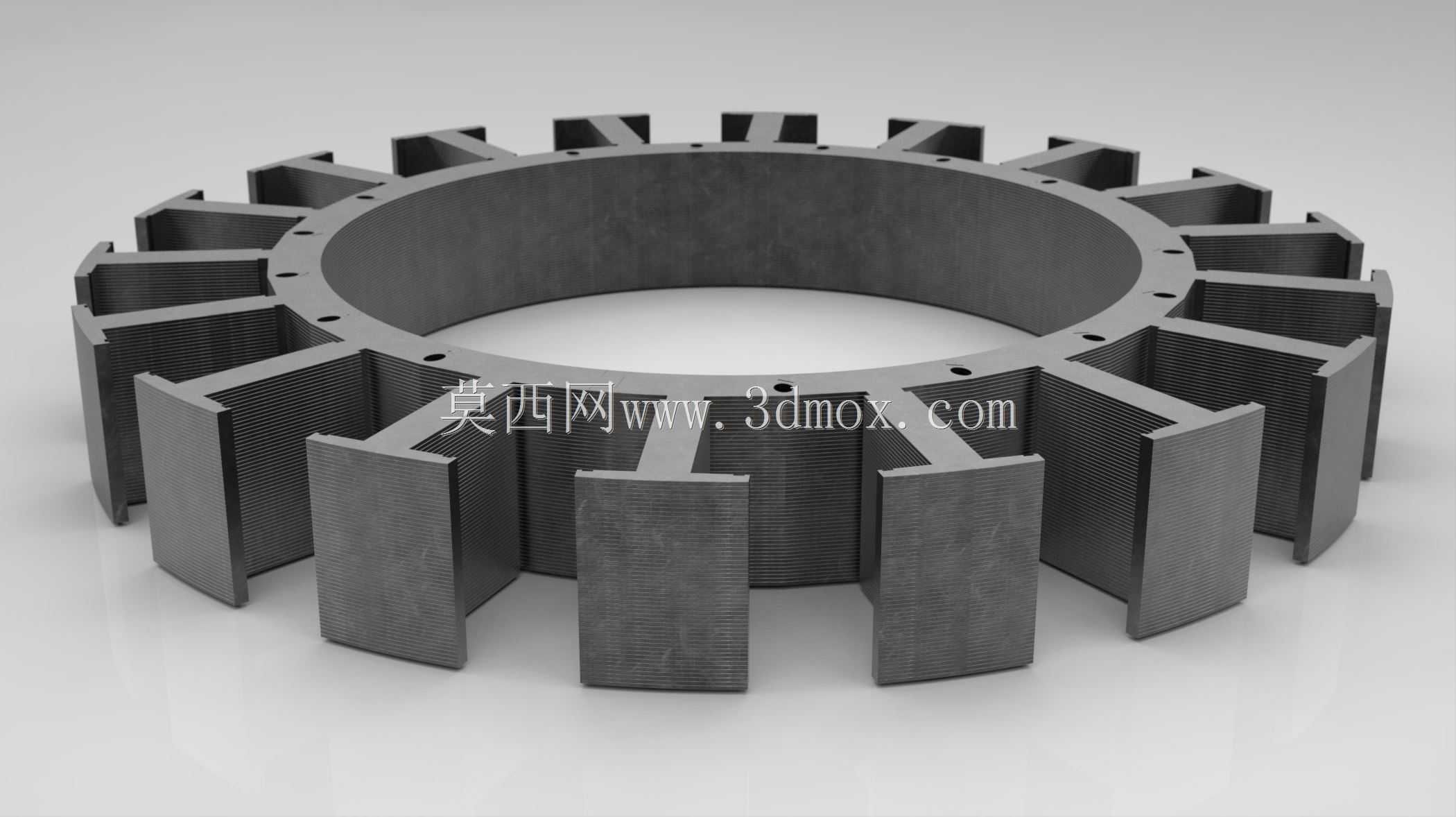

这款直驱式无刷直流电机是家用滚筒洗衣机动力核心部件，专门适配大容量高效洗衣设备的动力输出需求，替代传统皮带传动结构，直接驱动内筒完成洗涤、脱水全流程作业。在实际家用场景中，这类电机直接安装于洗衣机外筒后端，输出轴与内筒主轴刚性连接，省去皮带、减速离合器等中间传动环节，运行时传动损耗更低、噪音振动更小，能精准控制内筒转速与转向，实现轻柔洗、快洗、强力脱水等多模式的动力匹配。从结构设计来看，该定子采用环形分体式绝缘骨架绕线方案，多组漆包铜线绕组沿圆周均匀排布，每个绕组单元都通过耐高温绝缘骨架与硅钢片铁芯隔离，既保证绕组间的绝缘可靠性，也提升了绕线作业的生产效率。定子外缘设置多组定位凸台与安装孔位，可直接通过螺栓固定在洗衣机外筒的后端安装面上，安装基准面平整度公差控制在0.1mm以内，保证电机定转子之间的气隙均匀度，避免运行时出现扫膛故障。定子侧边集成了霍尔传感器安装位与线束走线卡槽，可精准采集转子位置信号，为驱动板提供换向控制依据，集成式的走线结构也避免了线束在长期振动环境下出现磨损松脱问题。设计阶段充分考虑了家用洗衣机的潮湿工作环境，绕组端部做了浸漆绝缘处理，金属铁芯表面做了电泳防锈涂层，所有塑料绝缘部件均采用阻燃耐温的PBT材质，可在-20℃到120℃的环境温度下长期稳定工作。定子的整体径向尺寸适配常规8-10公斤容量滚筒洗衣机的安装腔体，轴向厚度控制在65mm以内，不会额外占用洗衣机背部的安装空间，中心预留的大直径通孔可避让内筒主轴与轴承组件，周边的异形结构是为了匹配洗衣机外筒的加强筋布局，在保证结构强度的前提下尽可能压缩整体体积，降低材料成本的同时也减轻了整机重量。这类直驱电机的扭矩输出特性更贴合洗衣机的负载需求，低速洗涤时可输出大扭矩带动满载衣物翻滚，高速脱水时可稳定维持高转速运行，相比传统电机传动效率提升30%以上，长期使用的能耗表现更优异，同时无皮带磨损的结构特性也大幅降低了后期维护成本，是当前高端家用洗衣机的主流动力方案。
