便携式小型木材切割锯木设备结构设计

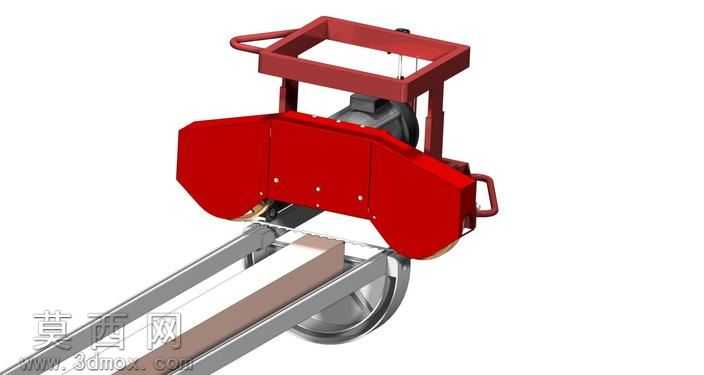

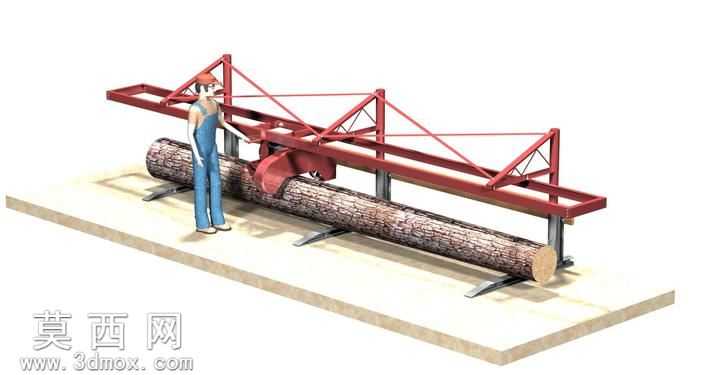

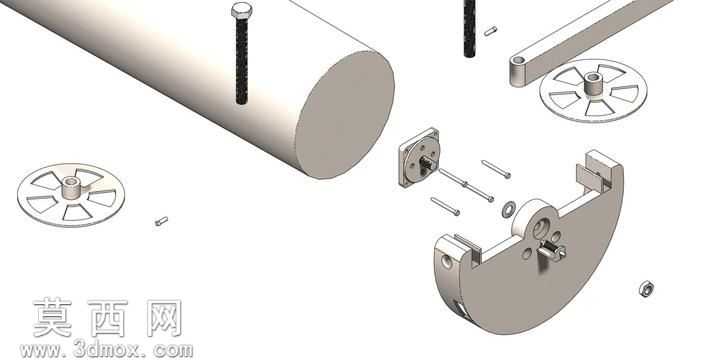

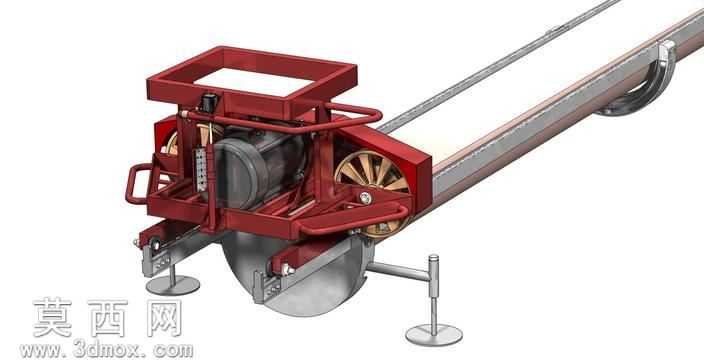

本作品为面向小型木屋搭建、户外零散木材加工作业场景设计的便携式锯木设备，整体采用SolidWorks完成全参数化三维建模，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保结构逻辑符合实际加工装配要求。模型渲染阶段针对不同部件做了差异化材质赋予：主体机架采用红色哑光金属漆材质，还原户外机具常用的防锈涂装质感；行走轮、传动轮做了金属做旧与橡胶胎面的材质区分，锯片部分赋予高反光抛光金属材质，搭配细微的切削刃口纹理，导轨部分采用拉丝不锈钢材质表现，支撑脚座做了铸铁哑光质感处理，整体渲染效果贴近真实工业机具的视觉表现。结构设计上，设备采用跨骑式长导轨布局，可沿原木长度方向平稳行进完成连续锯切作业，核心切割组件为大直径圆锯片，搭配带防护结构的动力安装舱，预留了电动机与天然气发动机两种动力源的安装接口，可根据作业场景的能源获取条件灵活更换动力单元，适配无电网覆盖的户外林区作业需求。设备两侧设置有操作扶手与防护挡板，前端配备可调节高度的支撑支脚，作业时可通过支脚调整设备水平度与切割深度，避免锯片偏移导致的切面不平整问题；传动部分采用带轮传动结构，建模时完整还原了带轮的辐条结构、传动带的张紧调节机构，机架上方设置有镂空置物框架，可临时放置作业工具或备用配件。设计思路围绕小型化、便携化、多场景适配的核心需求展开，摒弃了大型固定式锯木设备的笨重结构，在保证切割稳定性的前提下尽可能压缩设备整体体积与重量，既可以满足个人搭建小木屋时的原木裁切需求，也可用于林区零散木材的初加工作业，设备的导轨长度可根据实际加工的原木长度做模块化拓展，动力单元的快换结构设计降低了不同作业场景下的设备改造成本，各连接部位均采用标准紧固件装配，便于后期的维护与易损件更换，锯片外侧设置有半包围式防护结构，可避免切削过程中木屑飞溅对操作人员造成伤害，整体结构兼顾了作业实用性、操作安全性与场景适配性。
