标准USB系列A型公头连接器三维建模

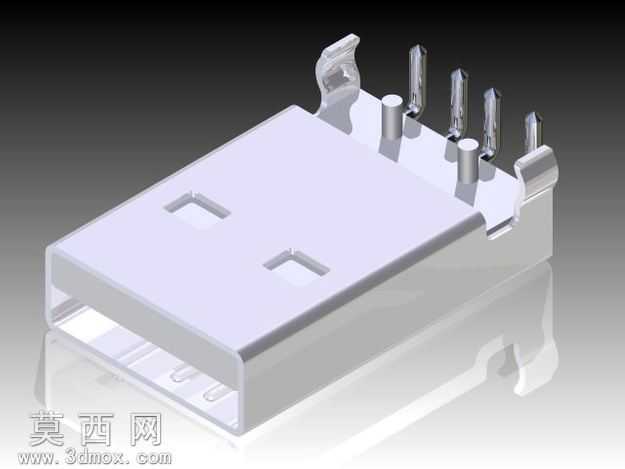

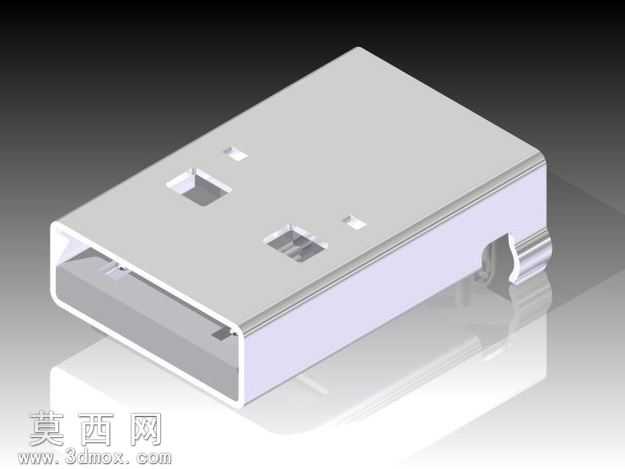

本作品为标准USB系列A型公头连接器的三维参数化建模成果，建模过程严格遵循USB-IF协会发布的Type-A公头官方尺寸规范，在Autodesk Inventor软件中完成全参数化草图绘制与特征构建，确保各部位尺寸公差符合通用串行总线硬件接口的通用适配要求。建模阶段首先以公头插接端的金属接触腔为基准绘制核心草图，通过拉伸、切除、薄壁抽壳等基础特征构建金属屏蔽外壳的主体结构，外壳表面的定位卡扣槽、限位凸台、尾部铆接固定结构均通过精确的尺寸约束完成特征创建，还原了量产公头外壳的冲压成型结构特征。内部绝缘胶芯部分单独创建零件文件，依据引脚排布规范绘制四个金属接触弹片的安装槽位，金属弹片采用钣金特征模块构建，还原了弹片的弧形接触端、尾部焊线端的弯折结构，确保弹片与胶芯的装配间隙符合实际插拔的形变需求。整体装配过程采用自下而上的装配逻辑，通过同轴、重合、间隙配合等约束完成金属外壳、绝缘胶芯、接触弹片、尾部固定卡扣的完整装配，各零件间的装配间隙严格参考实际产品的生产公差设置，避免出现干涉问题。渲染阶段为不同零件赋予对应材质：金属屏蔽外壳采用哑光镀镍金属材质，调整反射粗糙度参数还原五金冲压件的细腻金属质感；绝缘胶芯赋予白色阻燃PBT塑料材质，添加轻微的磨砂表面纹理模拟注塑件的表面质感；接触弹片采用镀金铜合金材质，调高金属反射参数模拟接触端的光亮镀层效果；尾部固定卡扣采用不锈钢材质，还原金属冲压弹片的质感。场景搭建采用渐变深灰色背景，添加柔和的环境反射板模拟摄影棚柔光效果，通过三点布光方案突出模型的结构轮廓与材质细节，渲染角度选取斜45度俯视视角，完整展示公头的插接端结构、外壳定位特征与尾部出线结构，清晰呈现各部件的装配关系。设计过程中充分考虑了该类连接器的实际使用场景，对插拔受力的卡扣部位做了结构强化的特征还原，对接触弹片的形变空间做了合理的尺寸预留，模型可直接用于电子配件的结构验证、产品展示、接插件选型参考等场景，完整还原了通用USB A型公头的全部结构细节，无多余特征遗漏，也不存在过度建模的冗余结构。
