环形永磁式小型发电装置结构设计

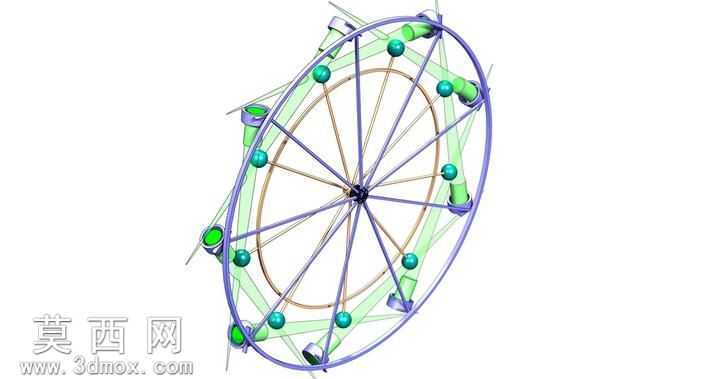

该发电装置采用环形辐条式整体架构设计，在三维建模过程中首先搭建中心轮毂基准，通过径向阵列特征生成均匀分布的辐条支撑结构，辐条末端连接外侧环形主框架，保证整体结构的圆度与受力均匀性。建模时对环形框架上的永磁体安装座做等角度圆周阵列处理，每个安装座内嵌入带绿色标识的永磁体组件，相邻永磁体按照磁极排布规律设置极性方向，确保磁路闭合效率。线圈组件通过浅绿色支架固定在环形框架内侧，与永磁体保持均匀的工作气隙，建模时对线圈的绕线区域做简化实体处理，保留安装定位孔与走线槽结构，还原实际装配的位置关系。中心轮毂处设置旋转支撑轴结构，辐条采用轻量化的细杆设计，在保证结构刚度的同时降低整体转动惯量，适配小型便携场景的使用需求。渲染阶段对金属结构件赋予哑光金属材质，还原铝合金支架与钢制环形框架的质感，永磁体部分采用亮面金属材质搭配绿色标识色区分功能部件，线圈支架采用半透明浅绿工程塑料材质，清晰展示内部磁体与线圈的相对位置关系。设计思路围绕永磁无刷发电原理展开，通过环形排布的磁体与线圈相对运动切割磁感线产生感应电流，整体结构无额外传动部件，结构紧凑可适配小型便携供电场景，可作为户外露营、小型便携电子设备的补充供电单元，建模过程中严格控制各部件的装配间隙，确保旋转过程中磁体与线圈无干涉，同时通过均匀的圆周排布保证发电过程的电压输出稳定性，减少转矩波动带来的发电效率损耗。
