教学演示用垂直轴风力涡轮发电集成装置

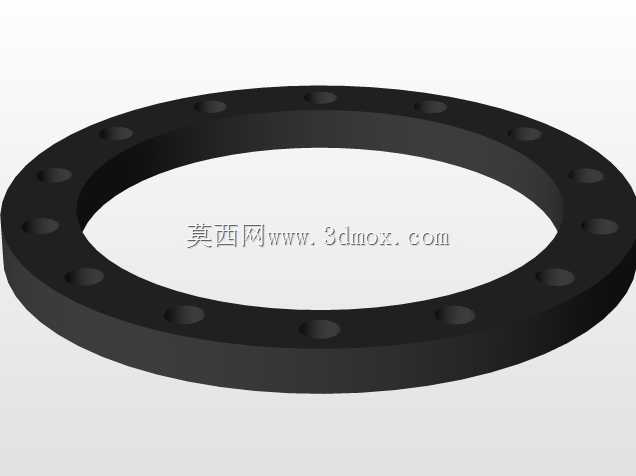

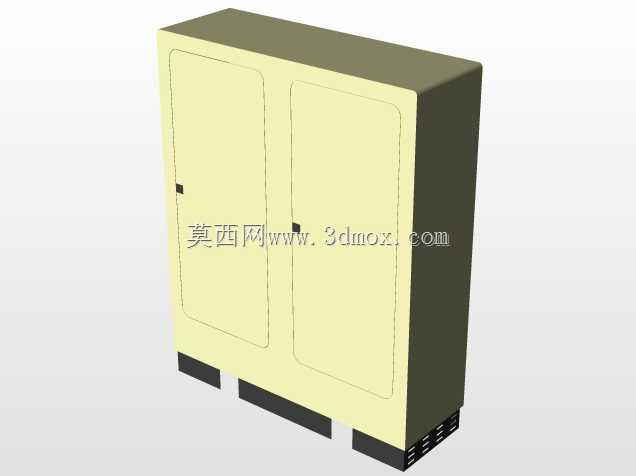

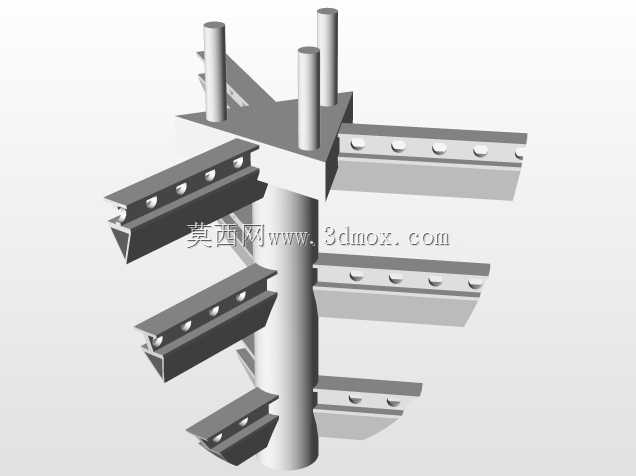

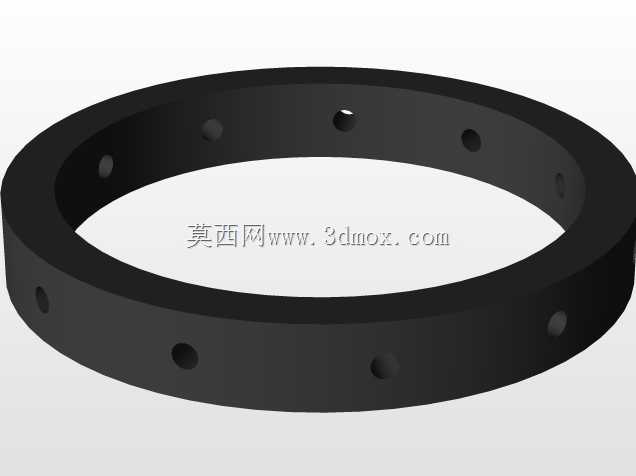

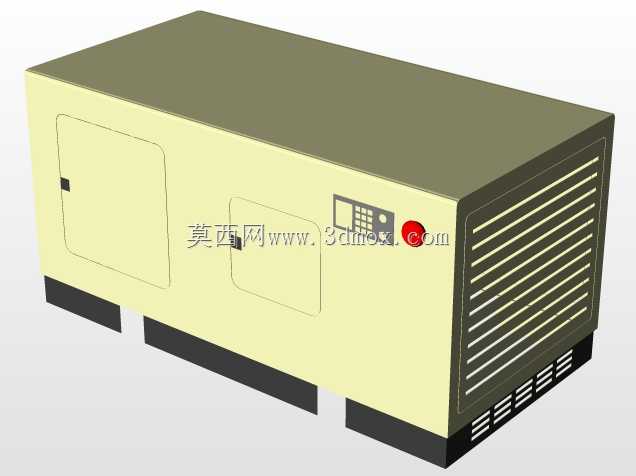

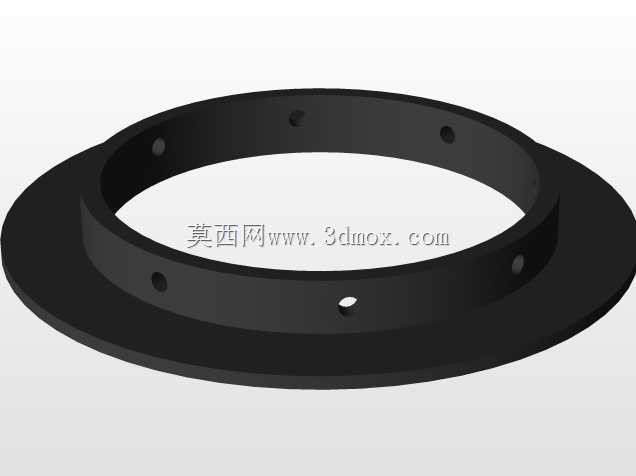

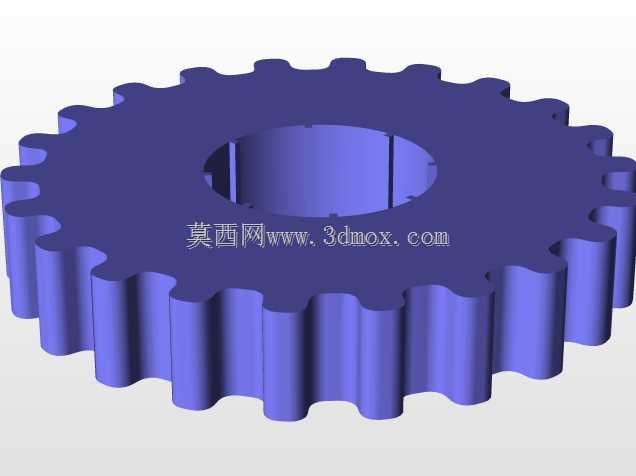

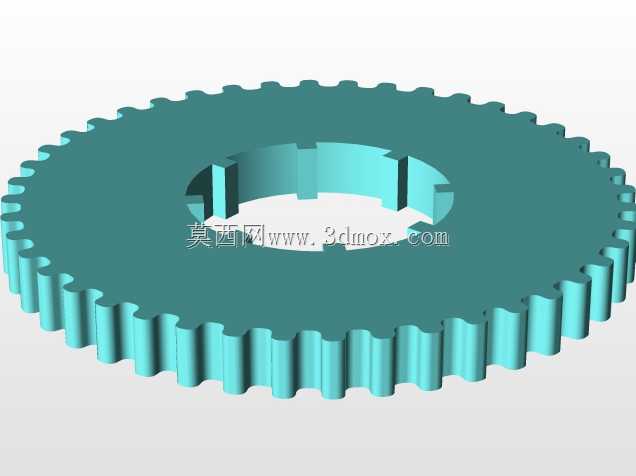

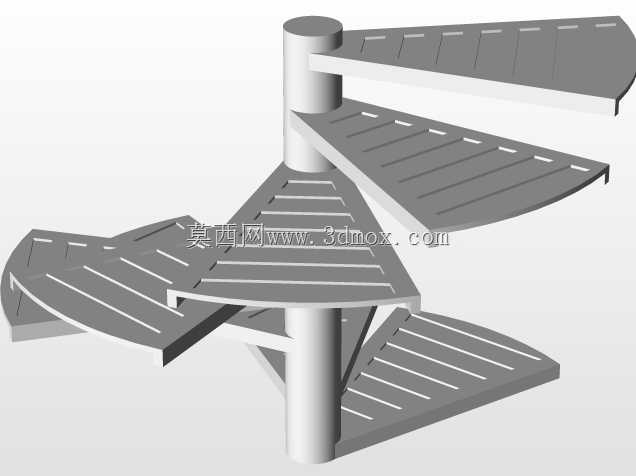

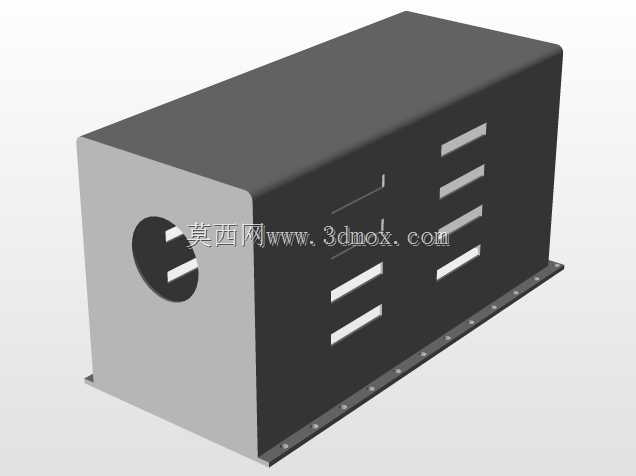

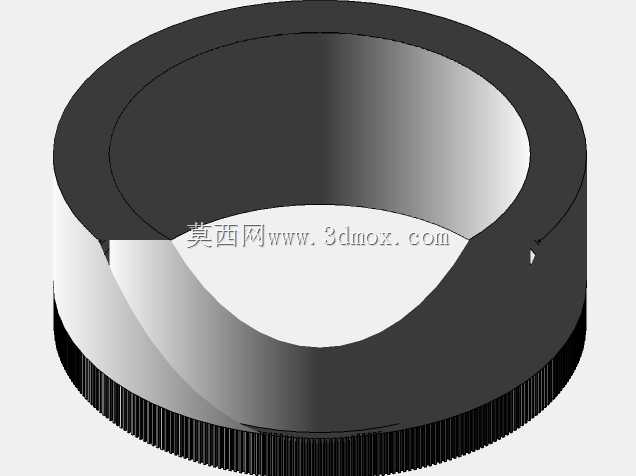

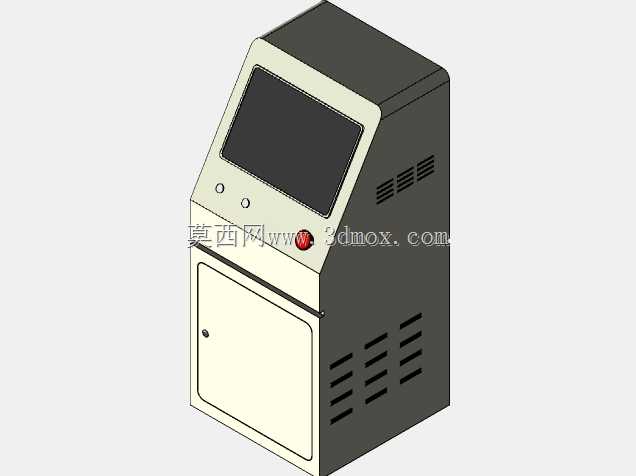

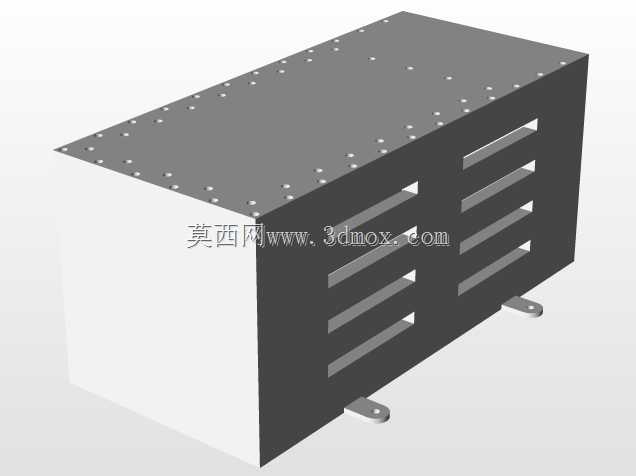

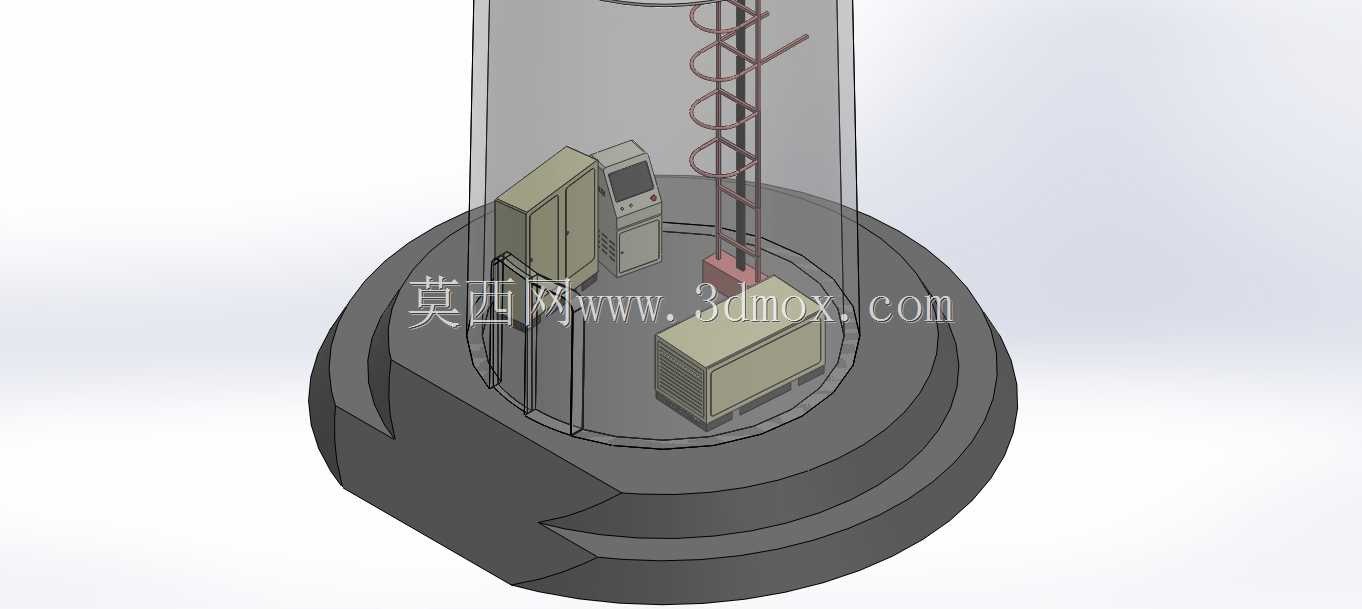

这套垂直轴风力涡轮发电集成装置，主要面向职业院校、工科高校的新能源专业教学实训场景，也可作为新能源科普展馆的互动演示载体，帮助学习者直观理解风能从捕获到电能转换、再到输配电调控的完整链路，填补了传统教学中抽象原理难以具象展示的空白。装置整体采用立式封闭舱体结构，底部为厚重的圆形承重基座，既保证了整机放置的稳定性，也预留了内部走线与底部安装固定的接口空间，基座外径适配常规实训台的安装尺寸，无需额外定制支架即可直接摆放使用，基座侧面设计有导向导流结构，能够引导底部气流向上流动，提升风轮的风能捕获效率。中部透明封闭舱体是核心展示区域，采用高透耐冲击的透明材质制作，既可以清晰展示内部所有构件的布局与运作逻辑，也能避免教学演示过程中高速转动的构件触碰操作人员，提升实训过程的安全性；舱内垂直布置的螺旋形风轮是风能捕获的核心部件，采用垂直轴设计无需对风机构，无论来自哪个方向的来风都能驱动风轮转动，大幅降低了演示场景下的风向适配要求，风轮通过底部的传动结构连接发电模块，将转动的机械能转换为电能。舱内还集成了完整的电控与输配单元，包含立式电控柜、人机交互操控台、箱式变电储能模块三类核心部件：电控柜内部集成了整流、逆变、保护电路，能够将风轮输出的不稳定交流电转换为稳定可用的工频电能；操控台搭载显示屏与操作按键，可实时显示当前风速、转速、发电功率、输出电压等核心参数，方便教学过程中实时读取运行数据，开展不同风速下的发电效率测试实验；箱式模块集成了储能稳压单元，能够将发出的电能临时存储，在风速波动时保证输出电能的稳定性，完整还原实际风电场的电能处理全流程。整套装置的设计思路完全围绕教学演示需求展开，没有追求工业级的极端性能，而是优先保证结构的可视性、原理的完整性与操作的安全性，所有构件的布局都按照实际风力发电站的功能逻辑排布，学习者可以通过观察各部件的连接关系，快速掌握风力发电系统的组成逻辑，理解从自然风能到可用电能的每一步转换过程，避免了纯理论教学的枯燥与抽象。装置的安装边界清晰，整体高度适配常规教室的层高，占地面积不足一平方米，不需要复杂的基础施工，只要放置在平整的地面或实训台面上即可开展演示教学，舱体的透明外壳采用快拆结构设计，教学过程中可以快速打开外壳，让学习者近距离观察每个部件的结构细节，甚至可以动手完成简单的部件拆装与接线实训，加深对系统结构的理解。
