车载牵引式车轮限位安全锁具结构设计

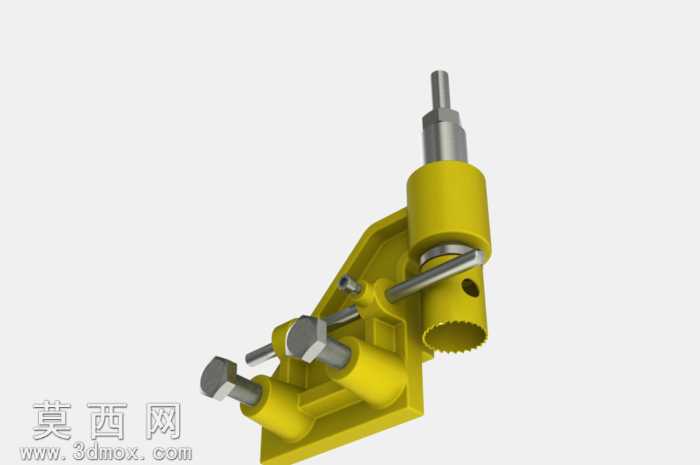

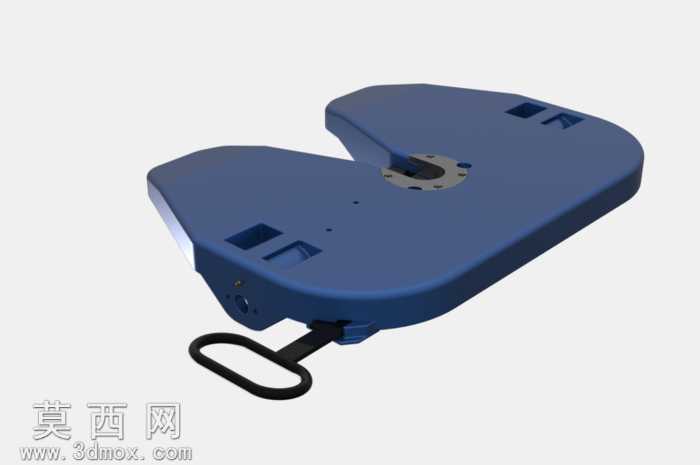

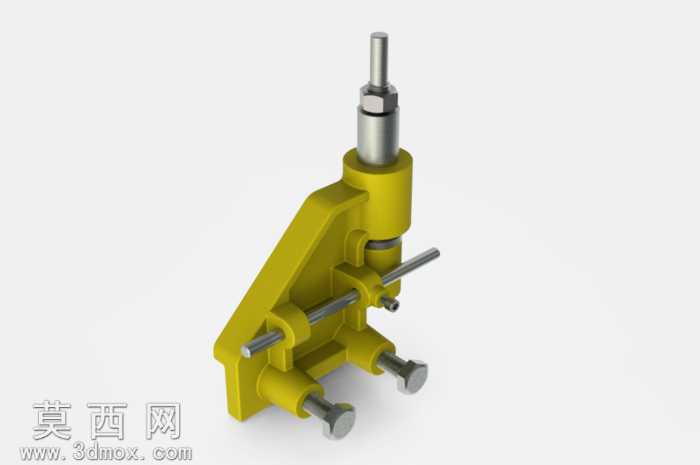

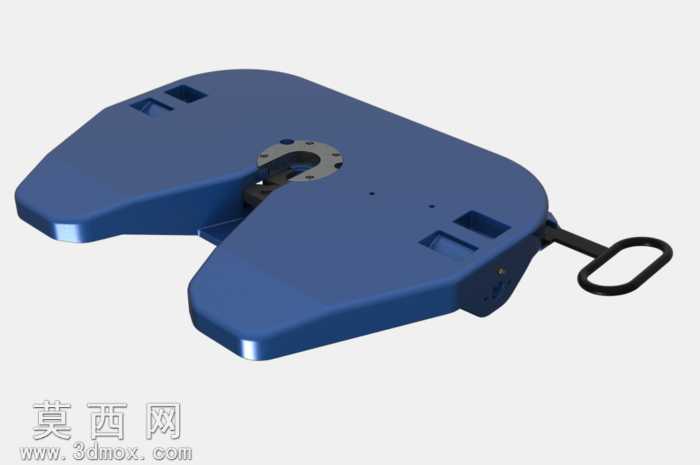

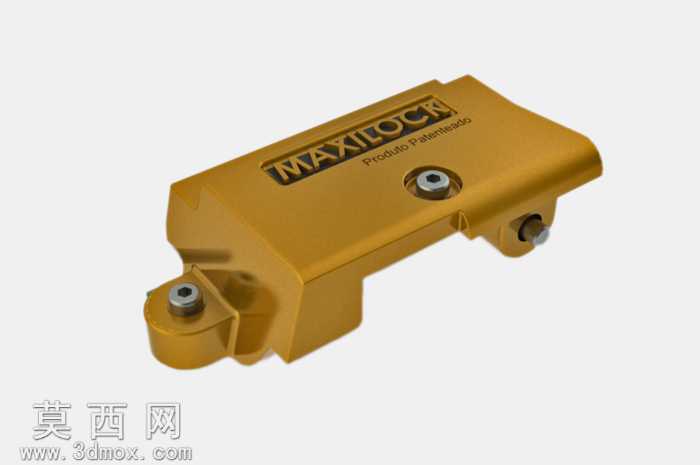

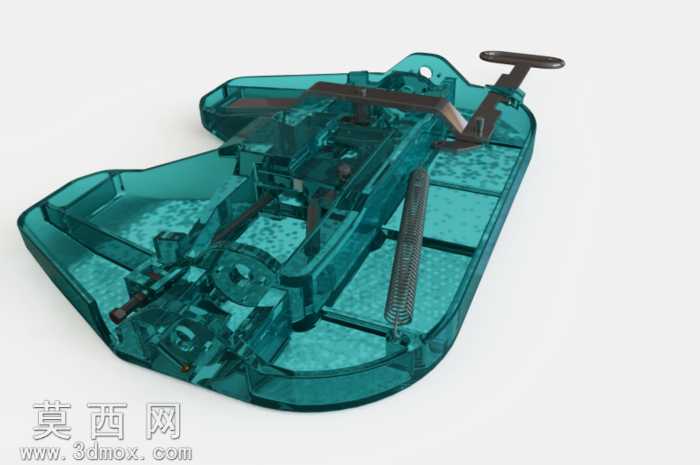

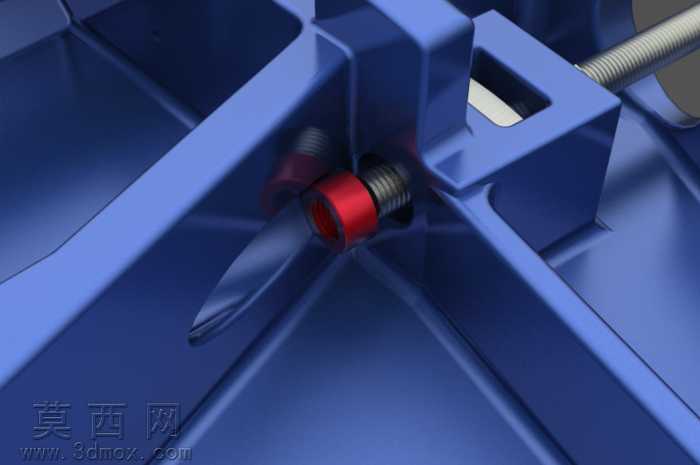

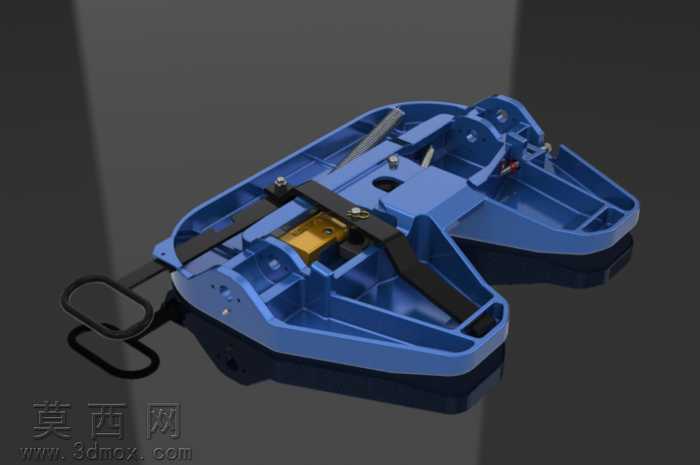

本作品为车载牵引配套的车轮限位安全锁具三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处结构的拔模斜度、圆角过渡、壁厚均匀性都做了工艺适配，确保模型可直接对接后续的注塑开模、金属件加工生产流程。模型主体外壳采用对称式V型开口结构设计，开口弧度匹配重型卡车车轮的外缘轮廓，能够在锁止状态下完全卡合车轮胎侧与轮毂衔接位置，避免外力撬动滑脱。外观渲染阶段为主体外壳赋予哑光深蓝色工程塑料材质，还原改性PP注塑件的细腻磨砂质感，表面做了细微的颗粒纹理处理，模拟实际产品的防滑耐磨表层工艺；中部金属锁芯组件赋予镀锌钢材质，调整金属粗糙度与反射参数，呈现出金属加工件的冷冽金属光泽，边缘做了倒角高亮处理还原机加工痕迹；侧部的牵引拉环采用黑色橡胶包塑金属材质，调整材质的漫反射与高光参数，还原橡胶材质的哑光弹性质感，拉环与主体的铰接位置做了间隙配合的结构还原，预留了实际装配的转动旷量。结构设计上，主体外壳内部预留了锁芯安装腔、锁舌伸缩滑道、弹簧复位槽位，锁舌采用偏心凸轮式结构，锁止时凸轮旋转卡入轮毂辐条间隙，配合外壳的V型抱合结构实现双重锁止，非授权解锁时无法通过拖拽、撬动方式脱离车轮；侧部拉环采用铰接式连接，可在非使用状态下贴合主体侧面收纳，牵引时可拉起挂接牵引装置，实现违规车辆的拖拽移位。建模过程中对所有装配零件都做了干涉检查，确认锁舌伸缩、拉环转动、锁芯旋转等运动路径无结构干涉，同时对壳体的加强筋布局做了优化，在壳体内部对应锁舌受力位置、拉环铰接位置布置了纵横交错的加强筋，在控制整体壁厚不超过5mm的前提下提升结构抗冲击强度，避免暴力破拆时壳体开裂。模型还配套制作了爆炸视图与装配动画演示文件，可清晰展示各零件的装配关系与运动逻辑，整体模型结构完整，细节还原度高，既可以作为车辆安防产品的设计原型参考，也可用于五金锁具类产品的教学演示案例。
