参数化径向球轴承三维结构设计

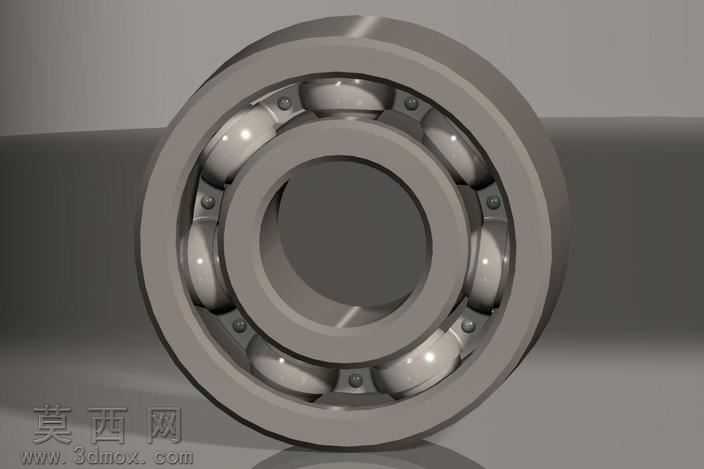

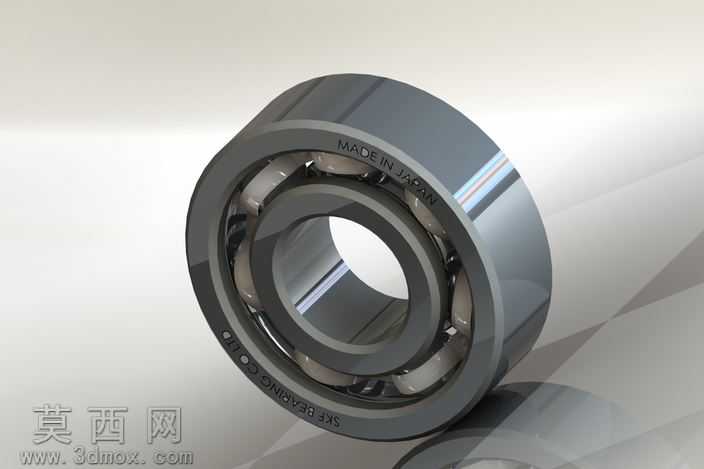

本径向球轴承三维模型采用参数化建模思路搭建，建模过程中先以基准轴、基准平面为定位基础，先绘制内圈的截面轮廓，通过旋转特征生成内圈基体，内圈滚道的曲面曲率严格匹配钢球滚动体的球面半径，保证滚动体与滚道的接触精度符合设计要求。外圈建模同样采用旋转特征完成，内外圈的同轴度通过基准轴约束实现，避免后续装配出现错位问题。滚动体采用标准球形特征，按照圆周阵列的方式均匀排布在内外圈滚道之间，阵列数量根据轴承的承载需求设定，每个滚动体的球心均落在滚道的中心圆周上，保证滚动过程中受力均匀。保持架部分采用兜孔结构设计，兜孔的内径略大于滚动体直径，既可以对滚动体起到限位分隔作用，又能保证滚动体在兜孔内自由转动，保持架的实体部分通过拉伸、切除特征完成，边缘做了圆角过渡处理，避免应力集中。材质设置上，内外圈与滚动体均赋予高碳铬轴承钢材质，渲染时调整金属材质的粗糙度、反射率参数，还原轴承钢经淬火处理后的细腻金属光泽，保持架则根据常用工艺赋予冲压钢或铜合金材质，区分不同部件的视觉质感。渲染阶段采用柔和的环境光搭配定向补光，突出轴承的金属质感与各部件的结构层次，清晰展现内外圈的滚道轮廓、滚动体的排布规律以及保持架的结构形态。整个模型的参数均设置为可驱动变量，修改内孔直径、外径、宽度、滚动体直径等核心参数即可快速生成不同规格的径向球轴承模型，适配不同的设计选型需求，模型的结构完全符合径向球轴承的实际装配逻辑，各部件之间不存在干涉问题，可直接用于装配验证、运动仿真以及工程图纸的生成，能够直观展现径向球轴承的内部构造与工作原理，为机械传动系统的设计提供可靠的三维模型支撑。
