碳纤维软尾电动山地自行车结构设计

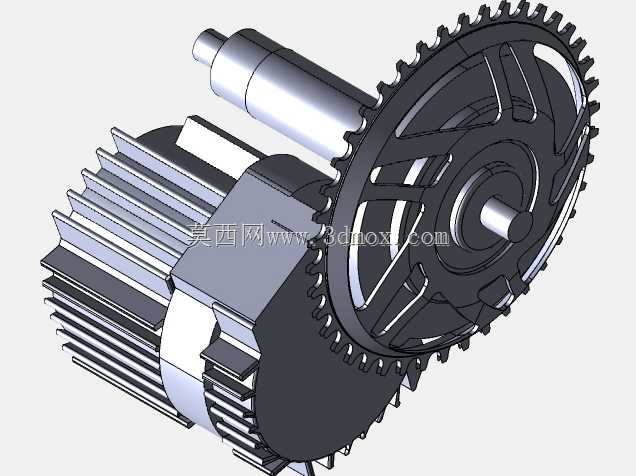

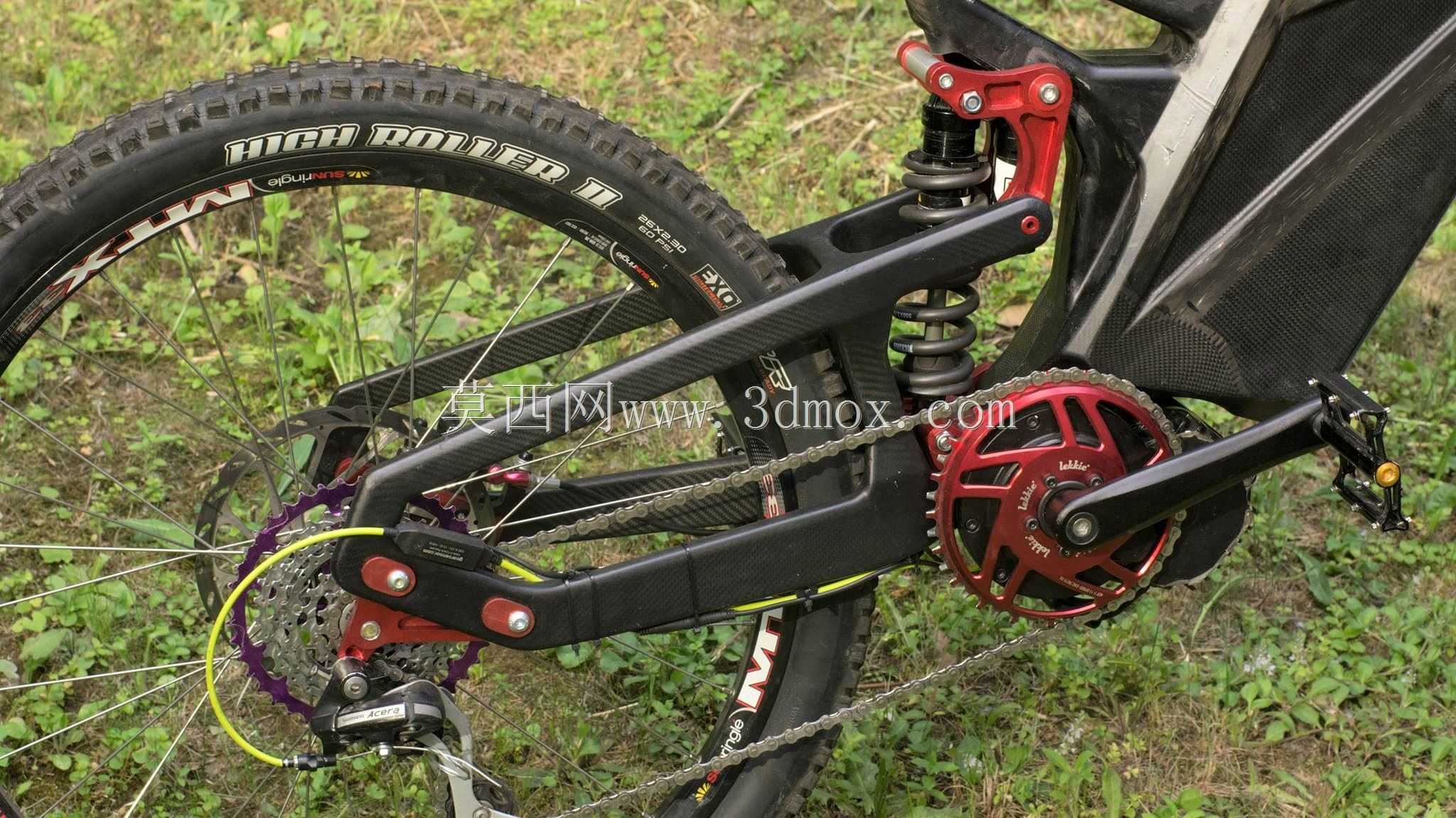

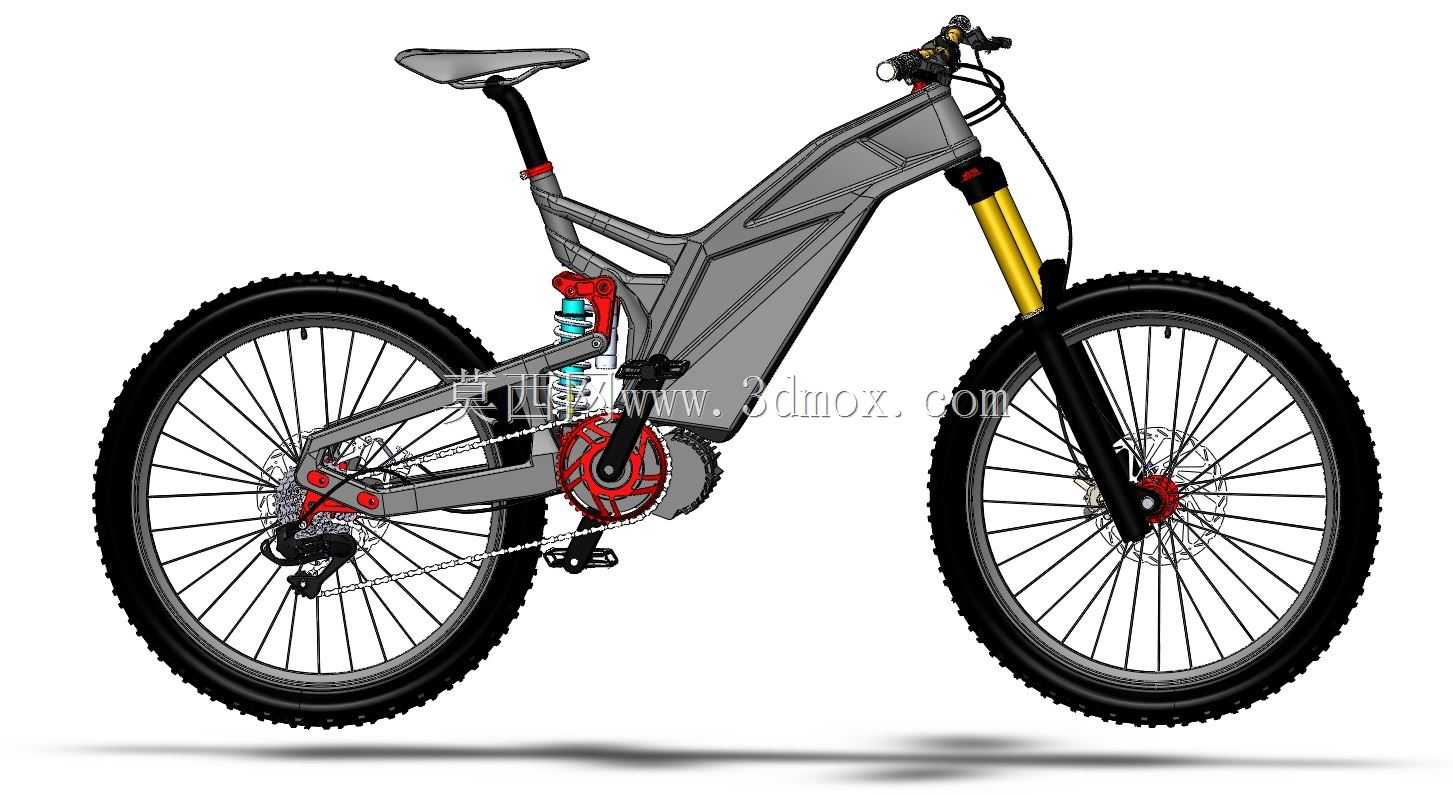

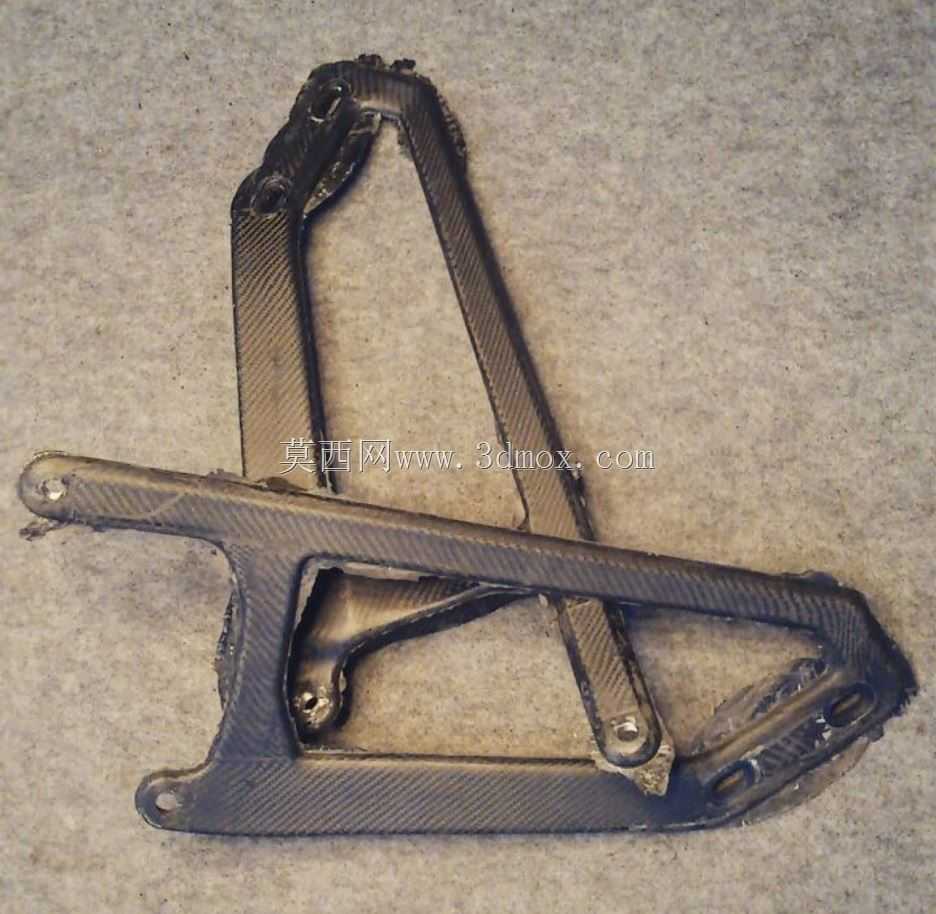

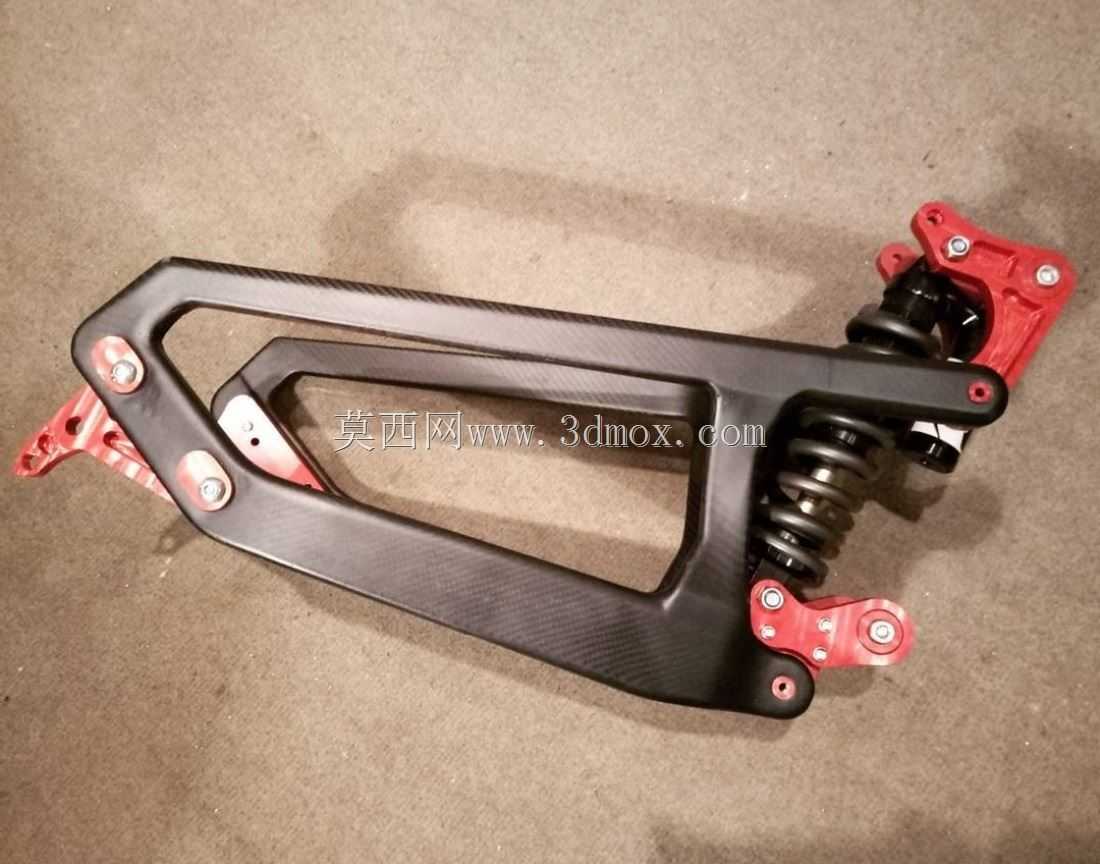

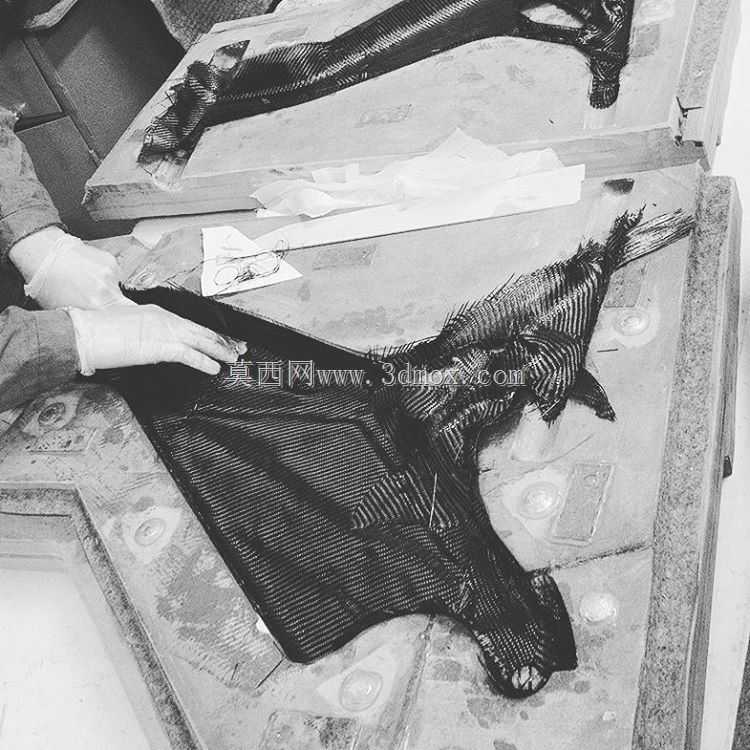

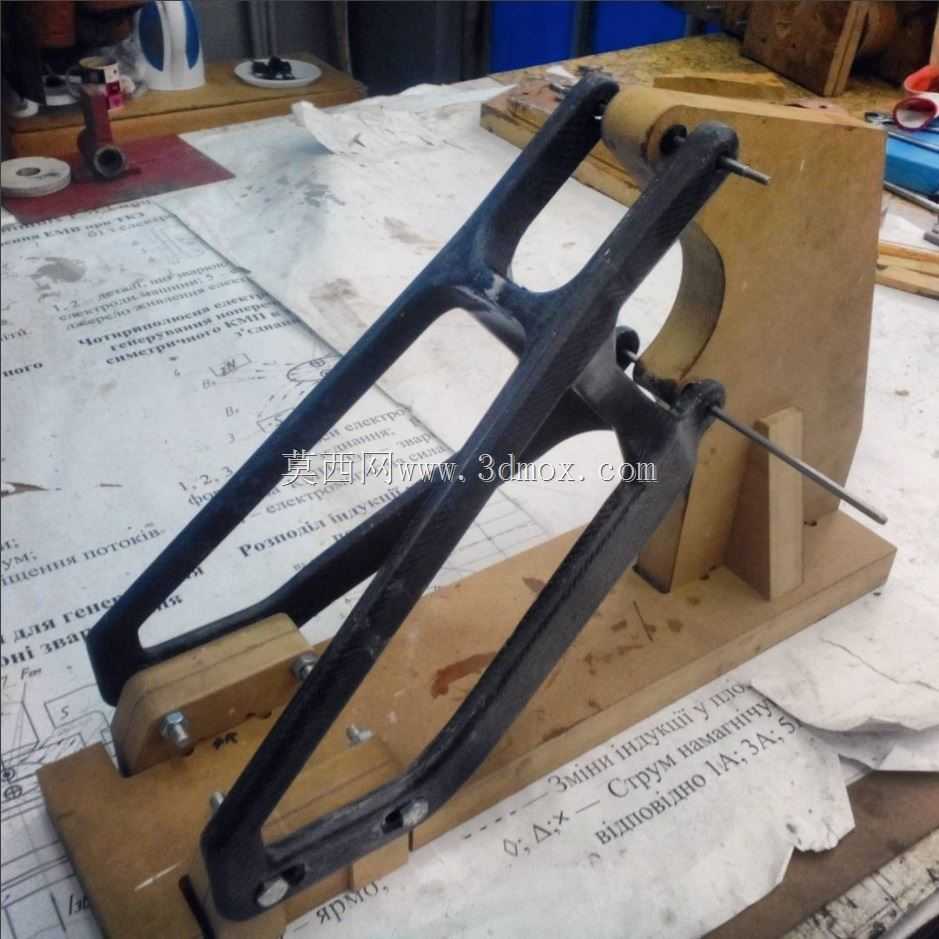

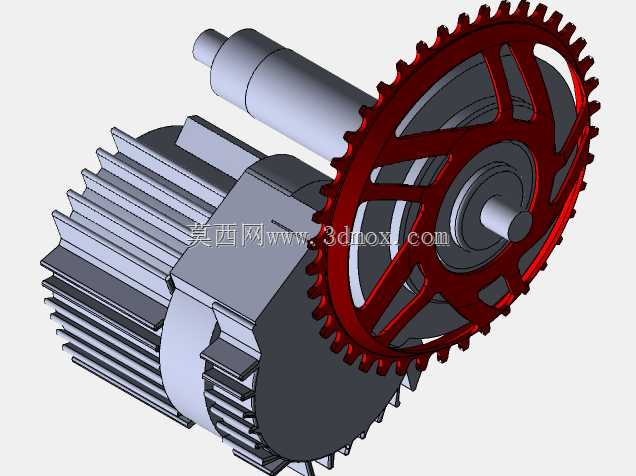

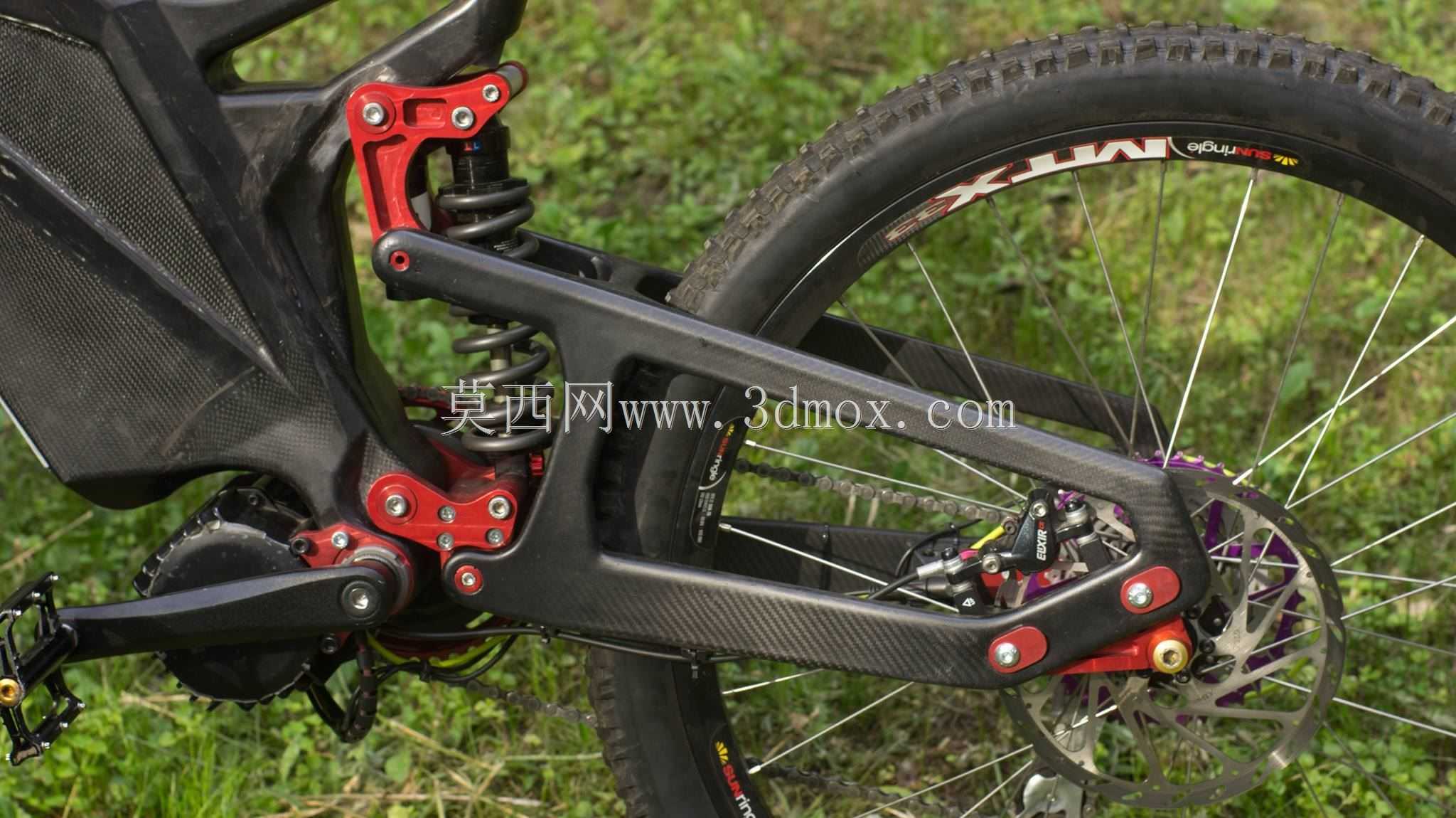

这款碳纤维电动山地自行车主要面向复杂非铺装路面的越野骑行场景，可满足山林穿越、郊野陡坡骑行、户外长途探索等多种使用需求，既保留了传统山地车优秀的越野通过性能，又通过电助力系统降低了长距离、大坡度骑行的体力消耗，适配专业骑行爱好者户外探索、日常郊野通勤等多元使用场景。整车采用碳纤维作为车架主体材质，在保证结构强度满足越野冲击要求的前提下，大幅降低了整车自重，相比同规格金属车架车型能有效减少骑行过程中的负载负担。结构设计上采用软尾全避震架构，后三角与主车架之间通过多连杆结构连接，搭配中置后避震器，可在经过颠簸路面、落差路段时有效吸收后轮传递的冲击，避免刚性车架直接将震动传导至骑行者，大幅提升复杂路况下的骑行舒适度与操控稳定性；前叉采用长行程油气避震结构，可根据骑行者体重与路况需求调整预压、阻尼与回弹速度，配合大颗粒深齿越野轮胎，能在泥泞、碎石、树根密布的复杂路面提供充足抓地力，减少打滑失控风险。动力系统采用中置电机布局，将驱动单元布置在车架五通位置，相比轮毂电机方案能更好平衡整车前后重量配比，降低非簧载质量，提升操控灵活性，同时配合多速变速传动系统，可根据不同坡度、骑行速度调整齿比，让电机始终工作在高效区间，兼顾动力输出与续航表现。制动系统采用前后碟刹配置，大尺寸刹车碟片搭配对置活塞卡钳，可在泥泞、涉水等恶劣工况下保持稳定的制动性能，保障高速下坡、紧急制动时的骑行安全。车架走线采用内埋式设计，将变速、刹车线管隐藏在车架内部，既减少了线管外露带来的剐蹭风险，也能避免泥水、灰尘对线管的侵蚀，延长部件使用寿命，同时让整车外观更简洁流畅。整车各部件安装边界经过精准匹配，避震器运动行程、后轮转动空间、链条摆动范围、车把转向角度都经过反复校核，不存在部件运动干涉问题，各安装位公差符合行业装配标准，可直接用于原型件试制与性能验证，为后续量产优化提供可靠的结构参考。
