玻璃马赛克加工用偏心压力机结构设计

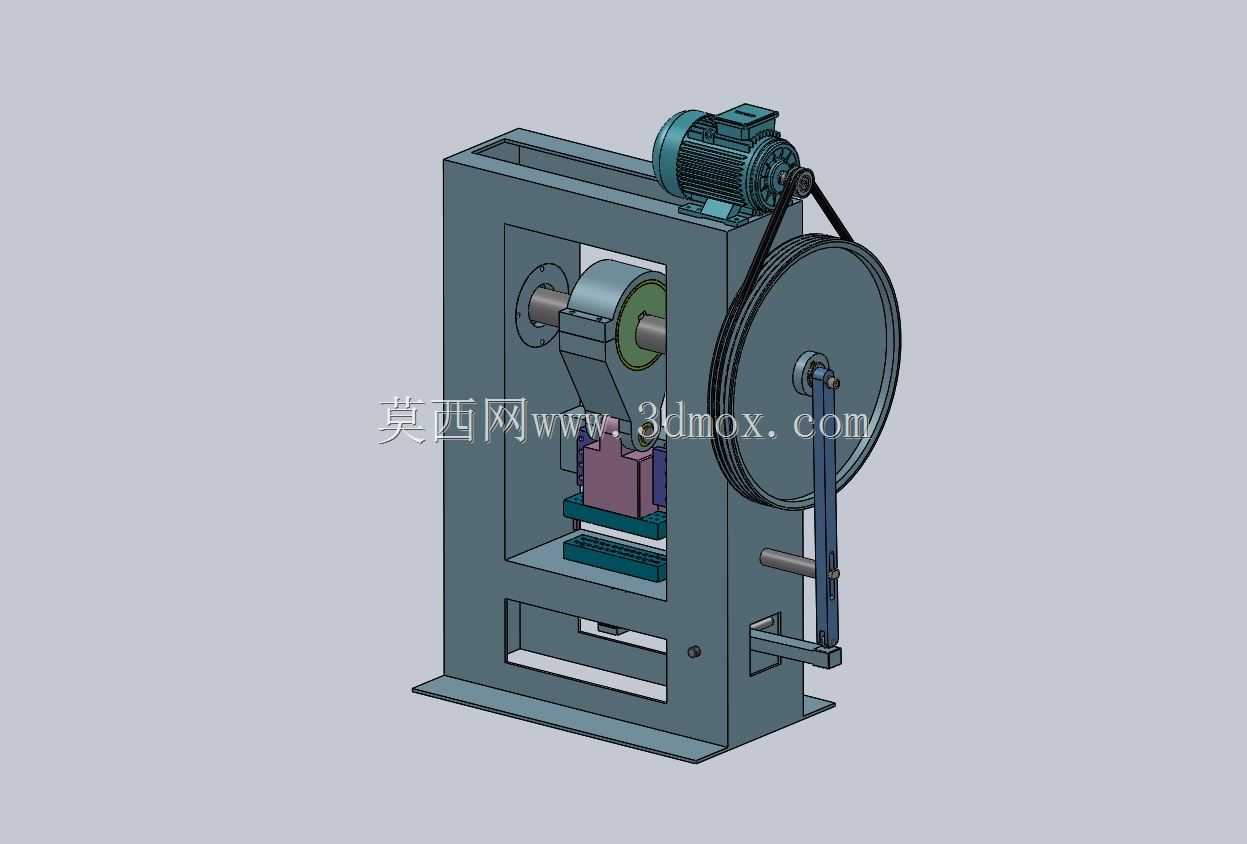

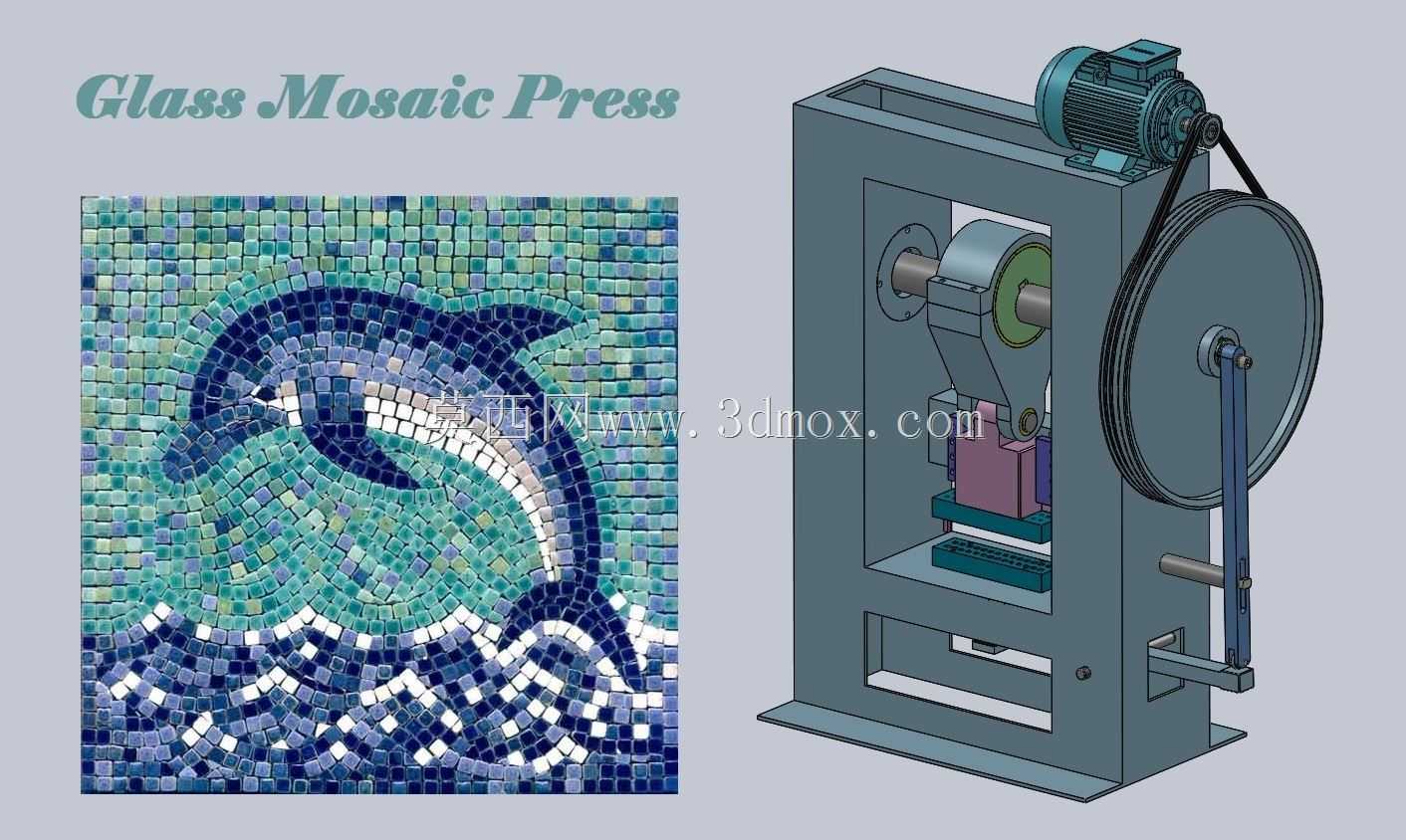

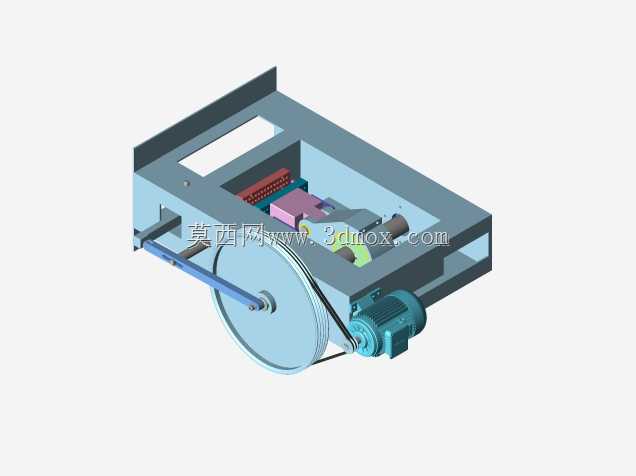

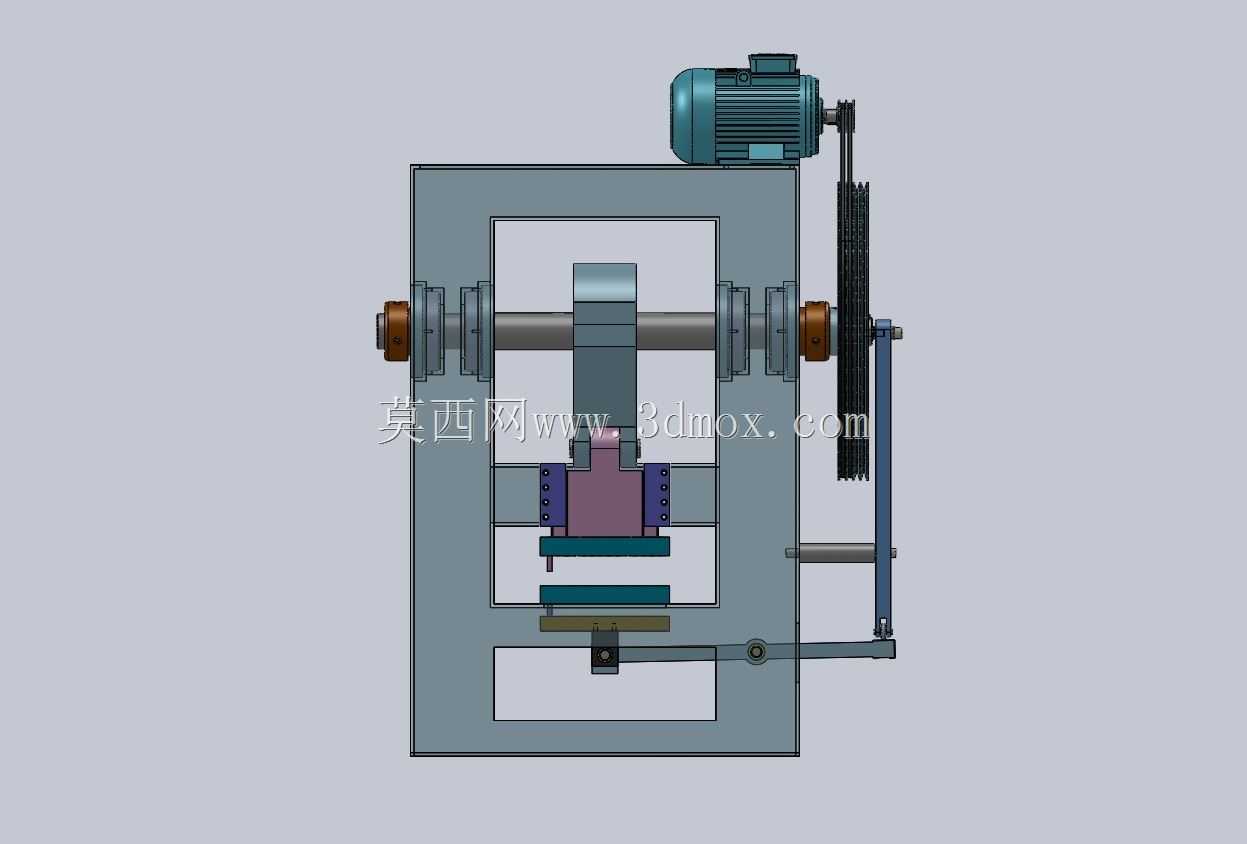

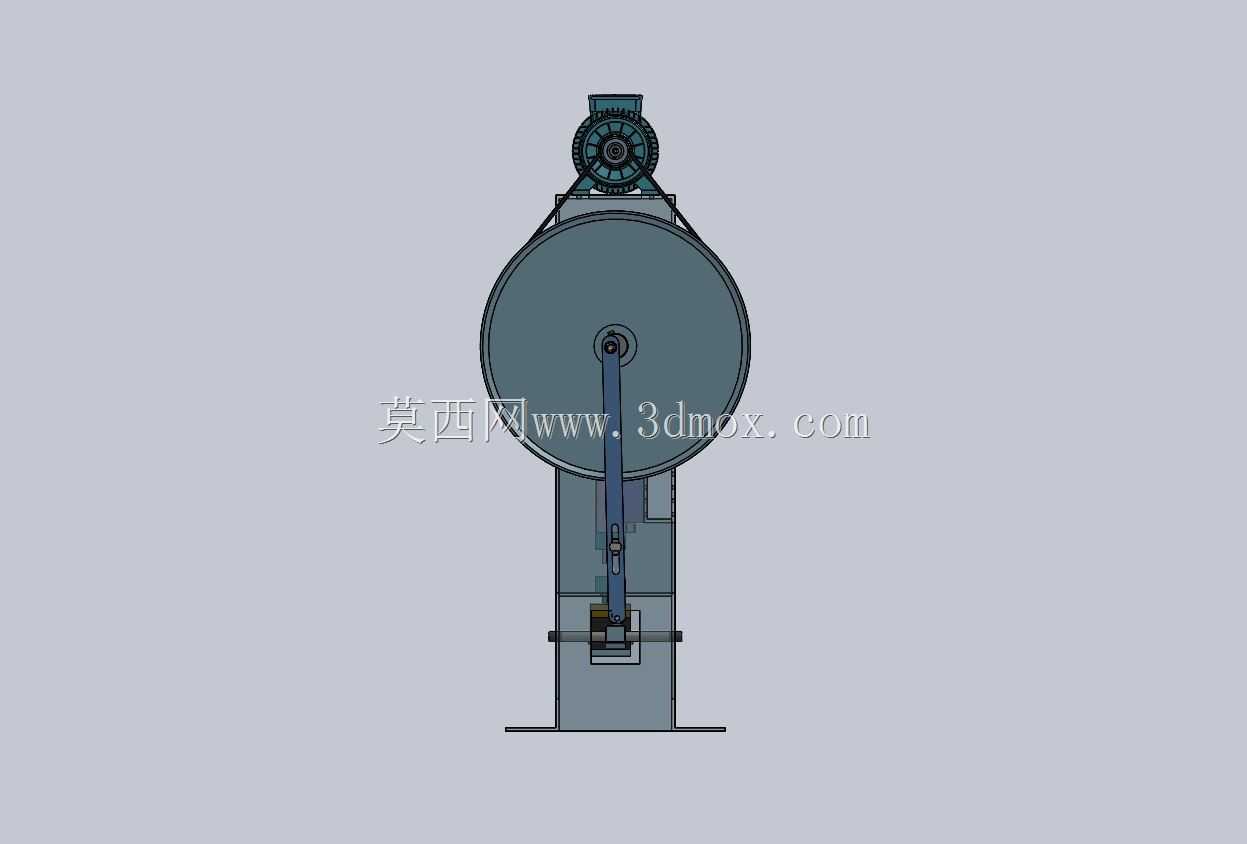

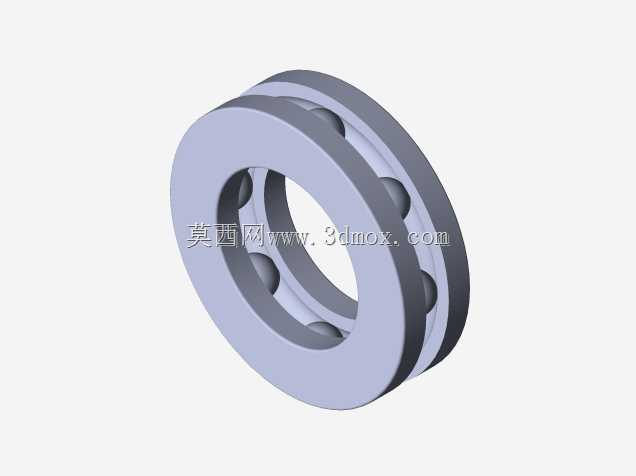

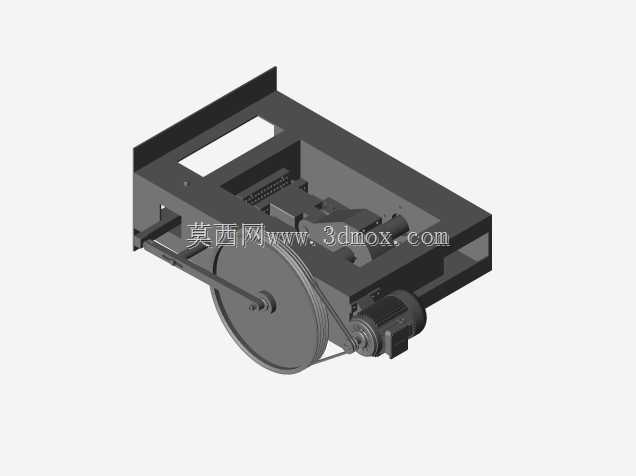

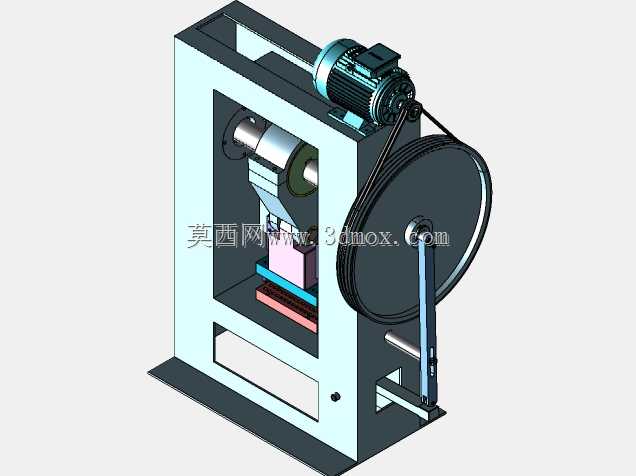

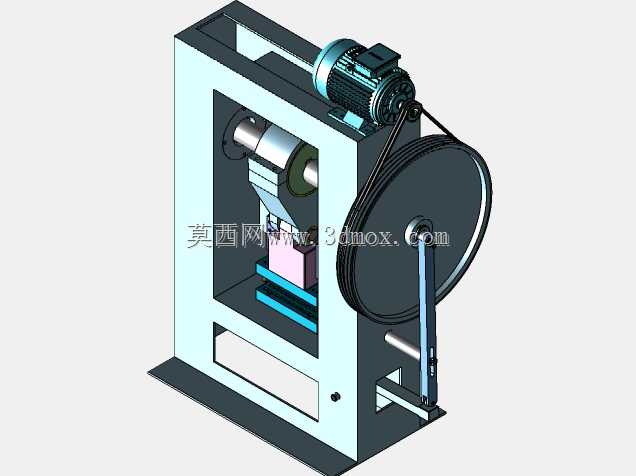

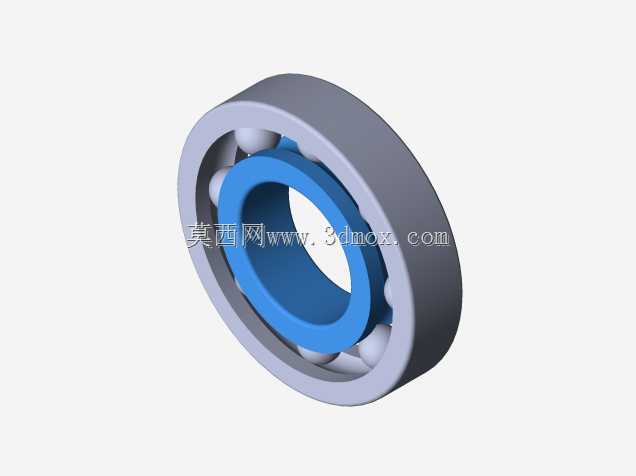

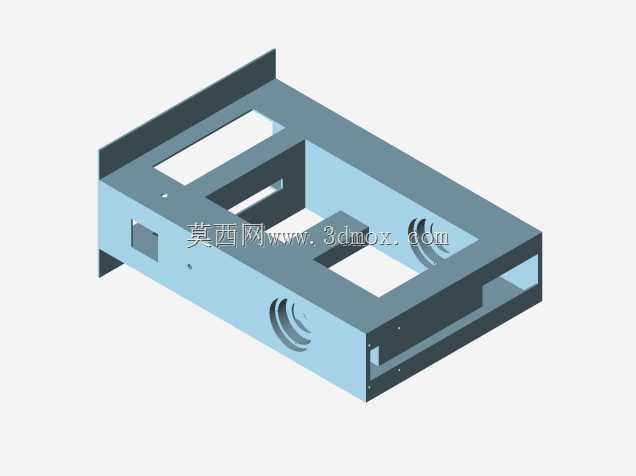

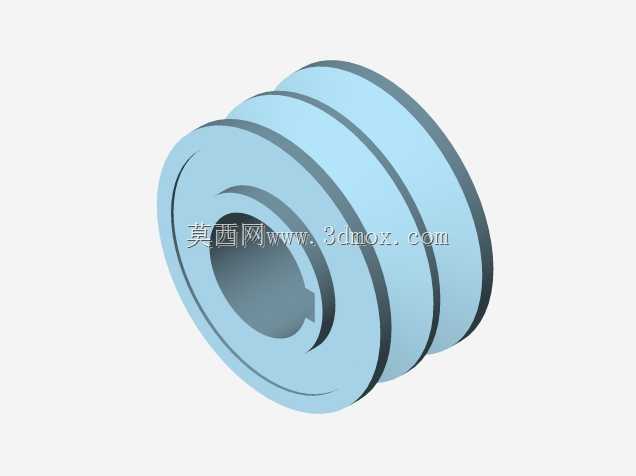

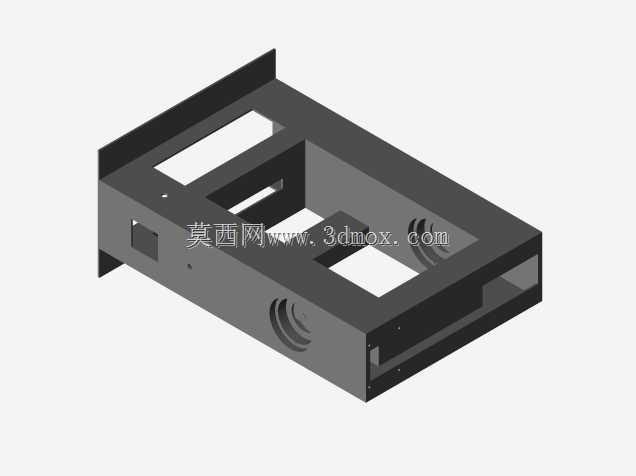

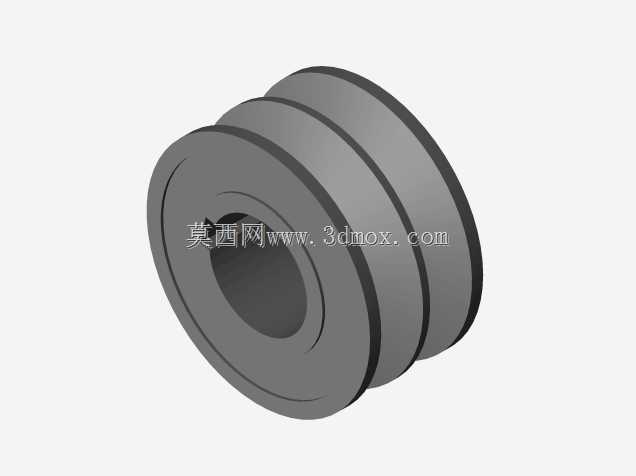

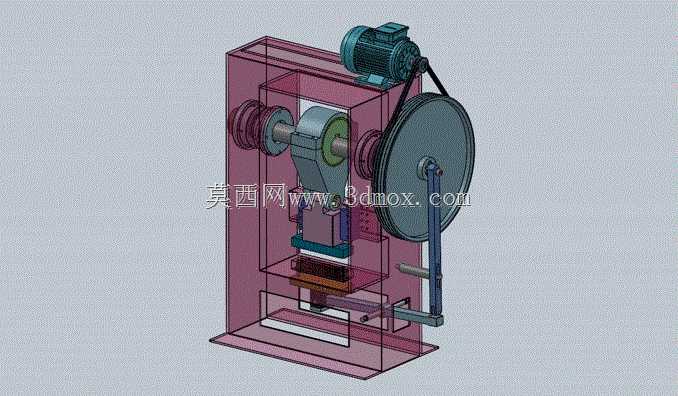

这款偏心压力机主要面向玻璃马赛克的批量压制成型加工场景，在建筑装饰材料加工领域，可适配小块玻璃马赛克的胚料压型、修边等核心工序，也可兼顾小型薄型金属件的浅冲压、压装作业，能够满足中小型建材加工车间的小吨位压力加工需求，相比传统手动压具，其偏心驱动结构可输出稳定的往复冲压力，有效降低人工操作的劳动强度，提升马赛克产品的成型一致性。设备采用立式单柱布局，核心驱动为顶部的大直径偏心飞轮结构，飞轮通过皮带与上方的驱动轮组连接，动力传递过程中可依靠飞轮的转动惯量储备冲压能量，保障冲压瞬间的压力输出稳定，避免因胚料硬度波动导致的压力不足问题。偏心连杆机构将飞轮的圆周运动转化为竖直方向的往复直线运动，带动滑块沿机身竖直导轨做上下冲压动作，滑块下端可根据加工需求更换不同的压头模具，适配不同规格马赛克的压型尺寸要求。机身采用一体式立式框架结构，底部为平整的安装底座，安装时可通过地脚螺栓将设备固定在混凝土作业平台上，底座的安装孔位按照通用小吨位压力机的安装边界设计，可直接适配多数现有车间的压力机工位预留尺寸，无需额外改造作业平台。设计过程中重点优化了偏心轴的受力结构，将偏心轴的支撑轴承布置在靠近飞轮重心的位置，减少冲压过程中的偏载力矩，降低机身的振动幅度，提升设备运行时的稳定性；导轨面采用加长导向设计，滑块的运动行程全程都有导轨约束，可减少冲压过程中的滑块偏移，保障压型面的平面度，避免玻璃马赛克压制成型后出现厚薄不均、边缘缺损的问题。设备的操作空间预留充足，滑块与工作台之间的开口高度可适配常规厚度的玻璃马赛克胚料与模具叠放高度，工作台面采用平整的耐磨钢板制作，可长期承受冲压冲击而不易出现凹陷变形，日常维护时仅需定期对导轨、偏心轴连接部位加注润滑脂即可，维护操作简便，适合加工车间的日常使用需求。
