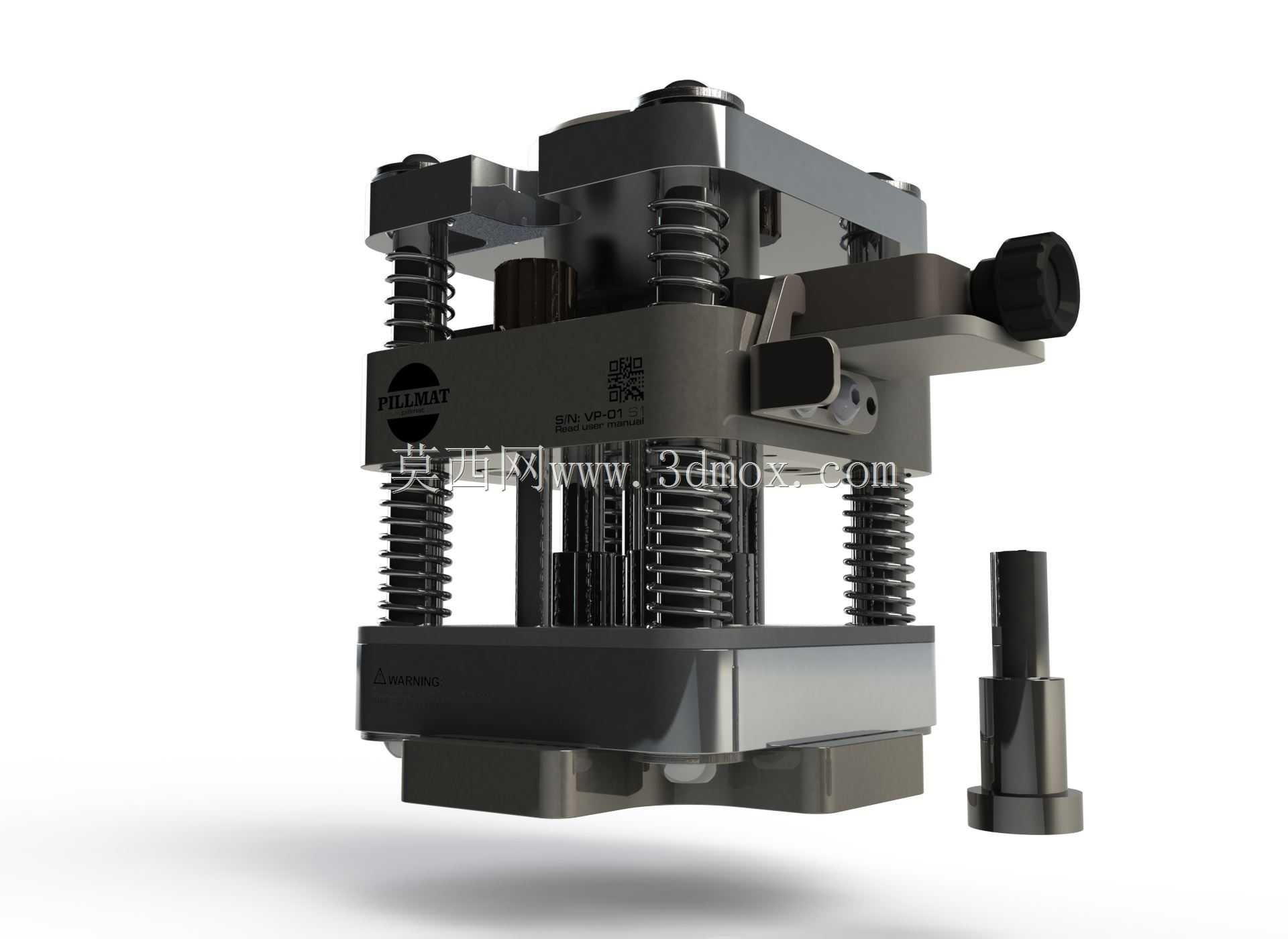

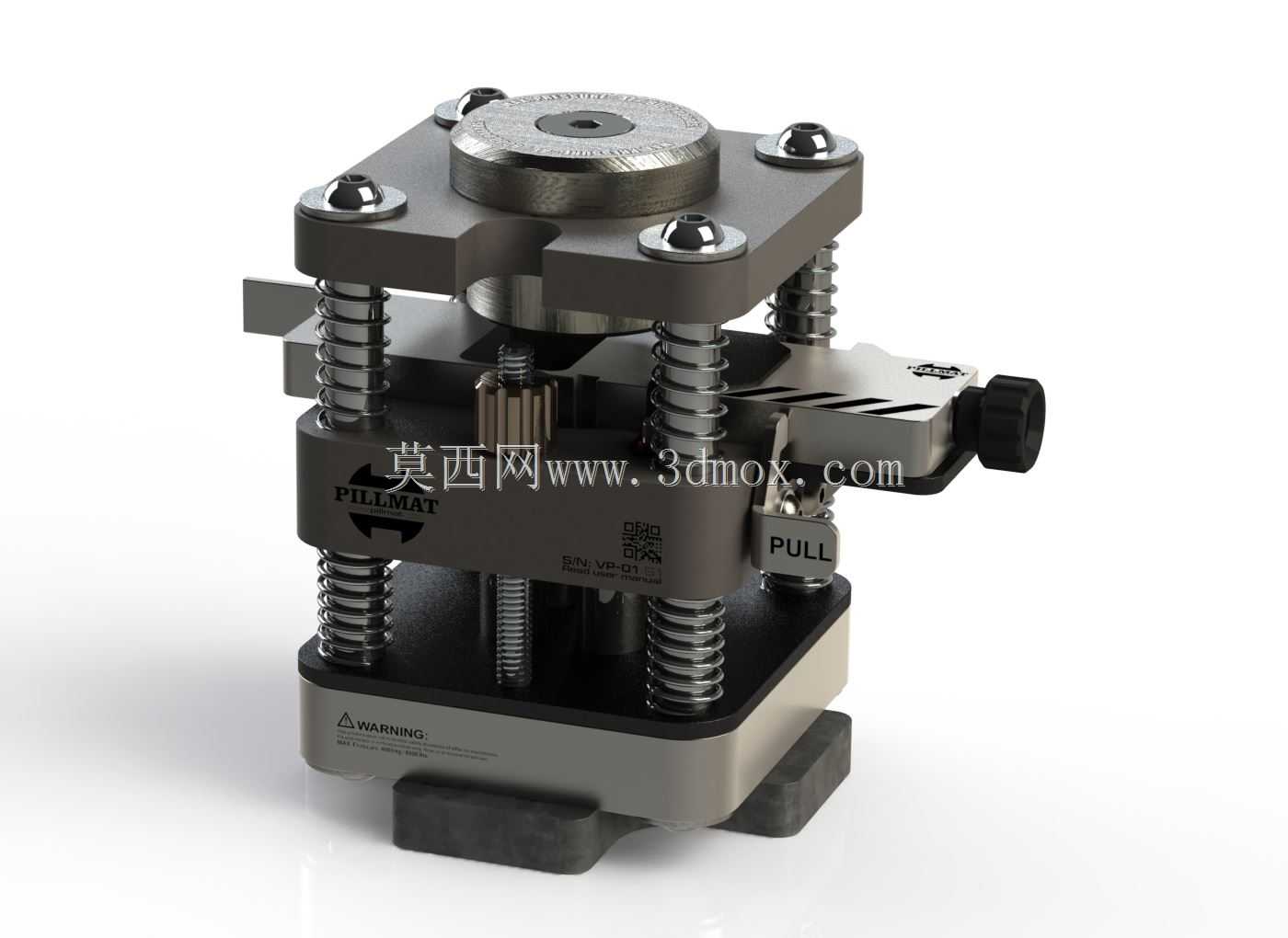

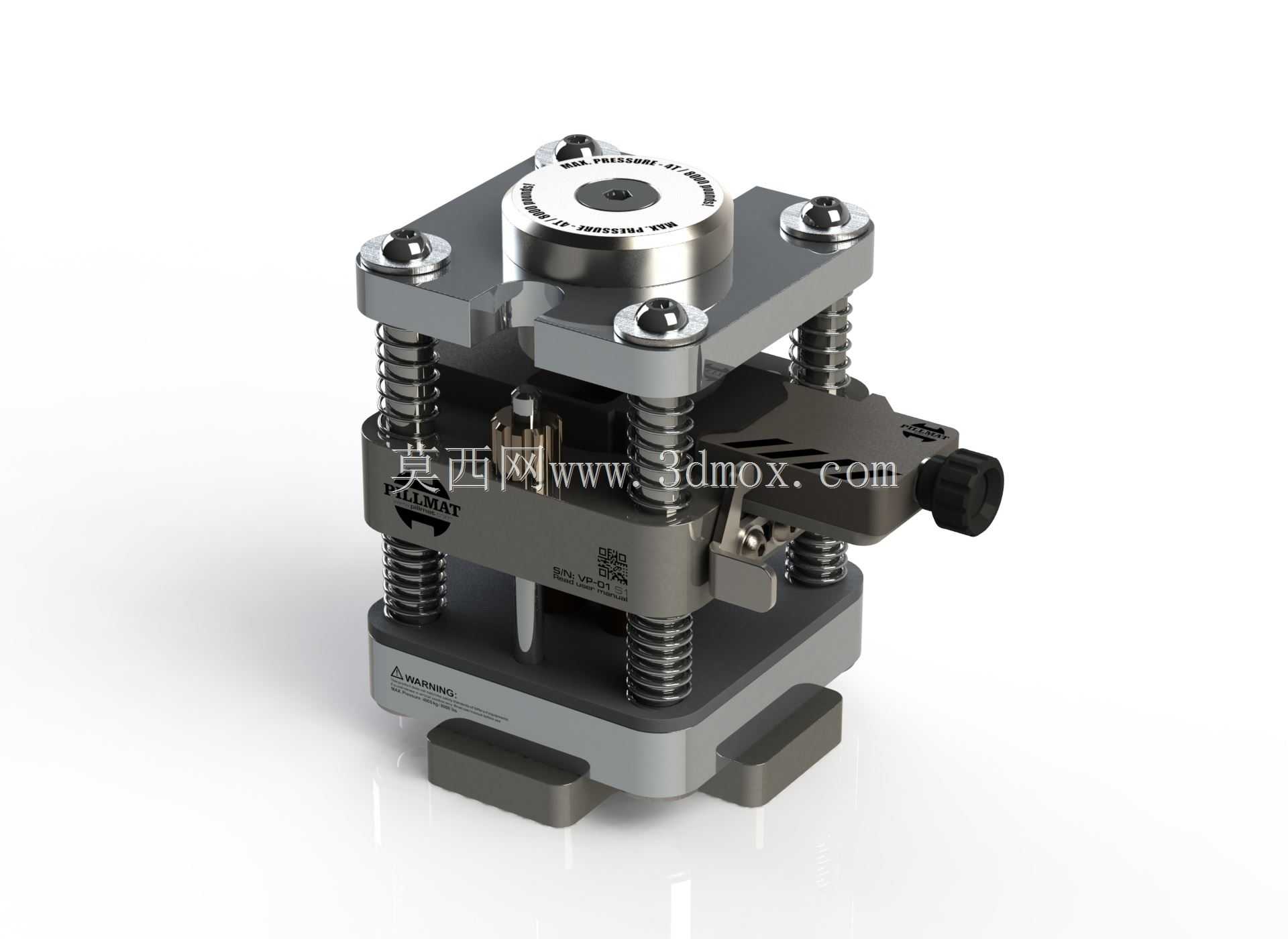

小型手动四冲压片成型工装结构

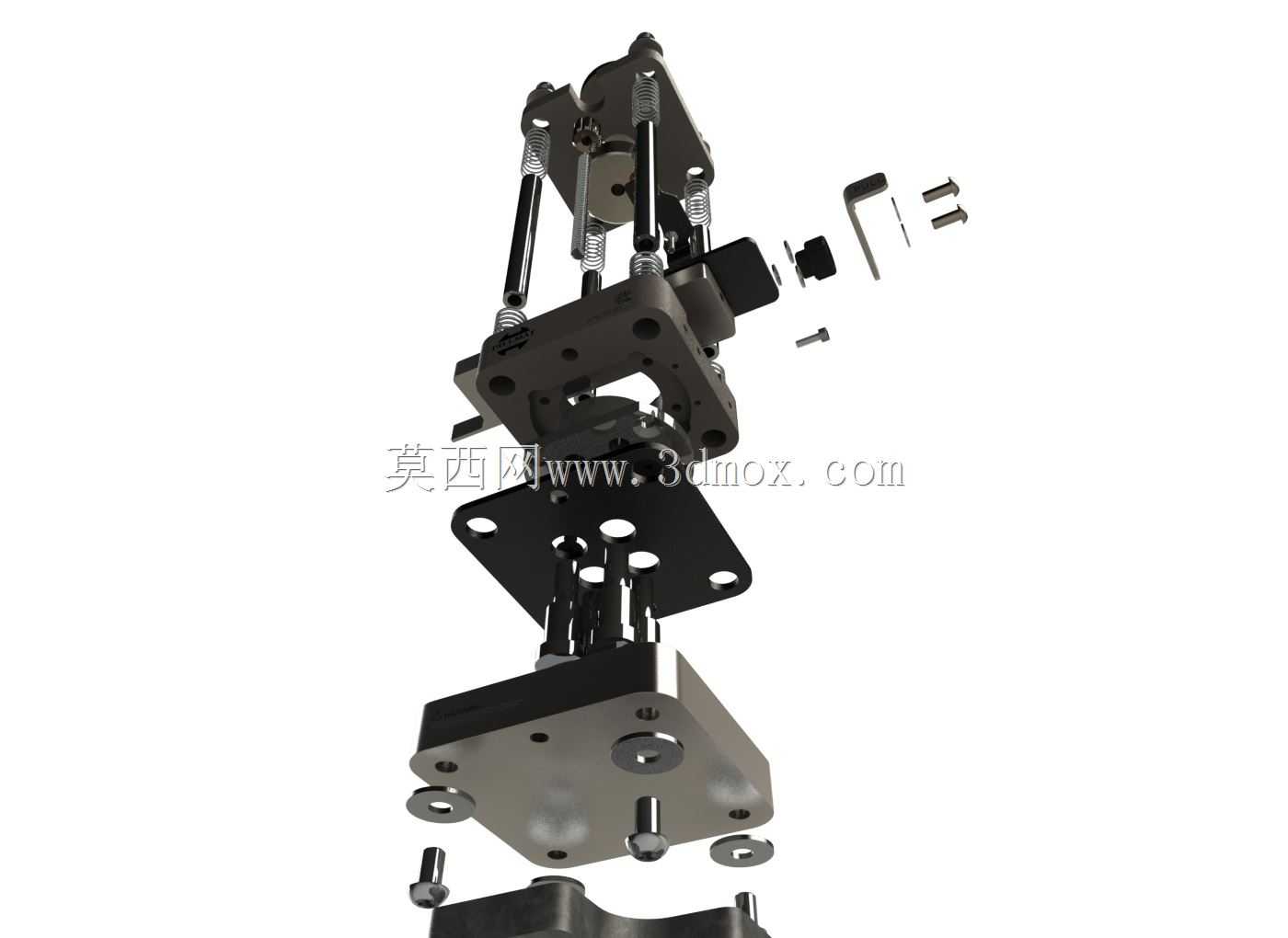

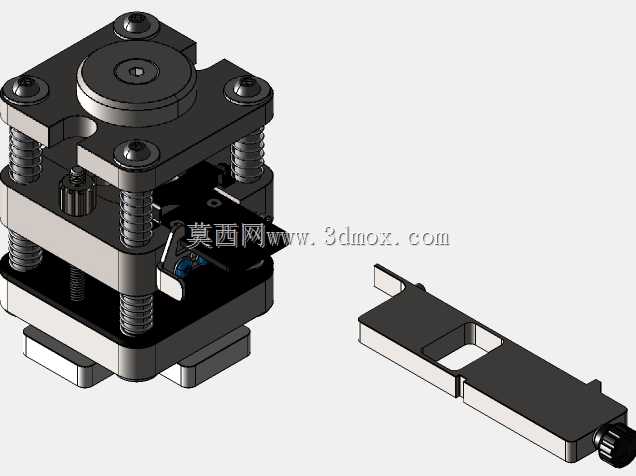

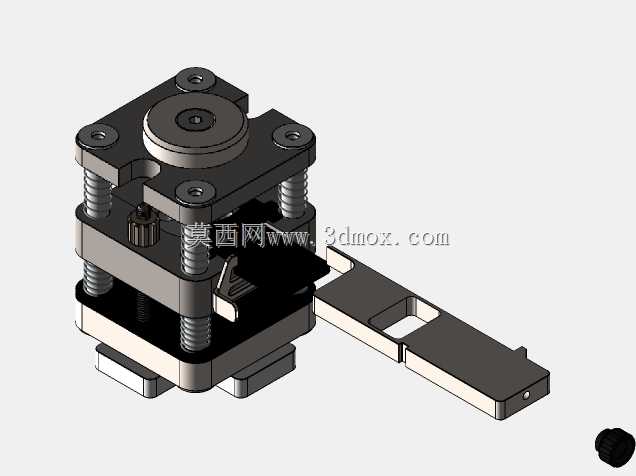

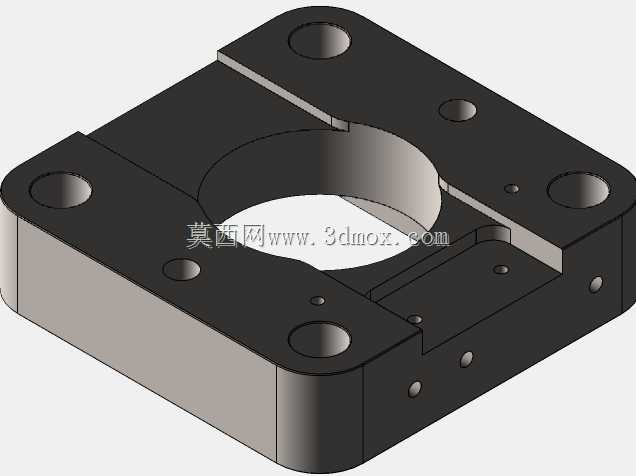

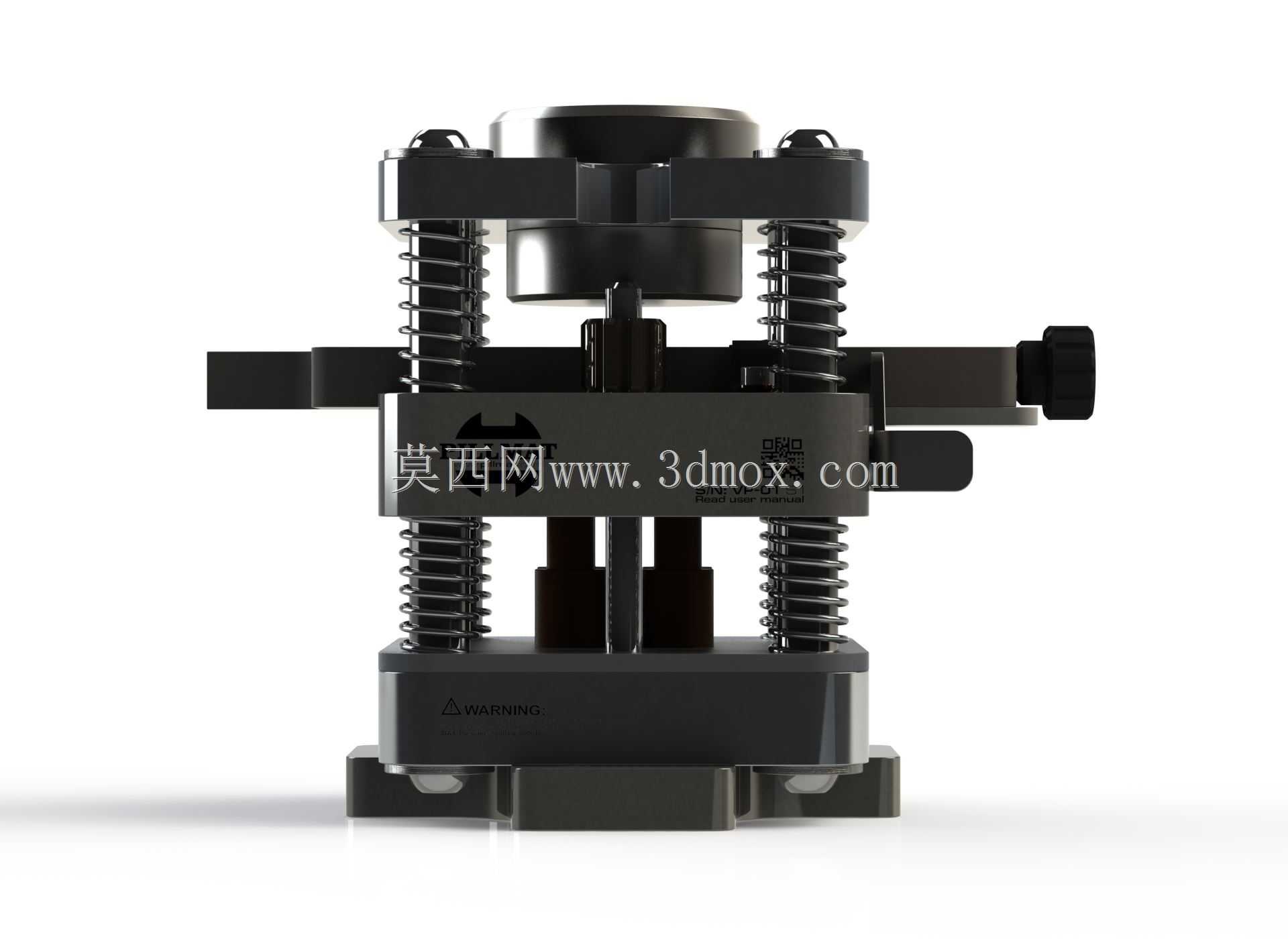

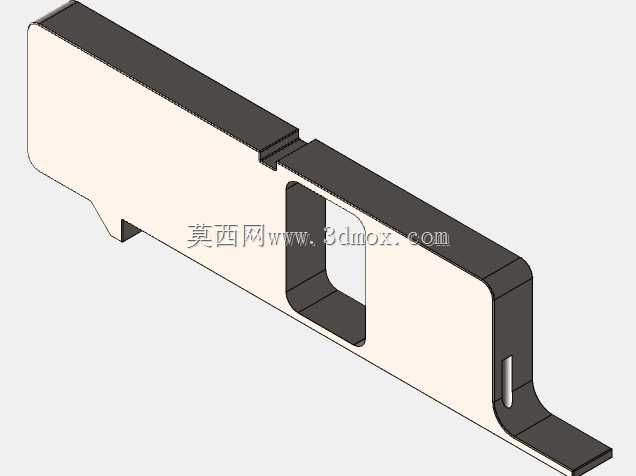

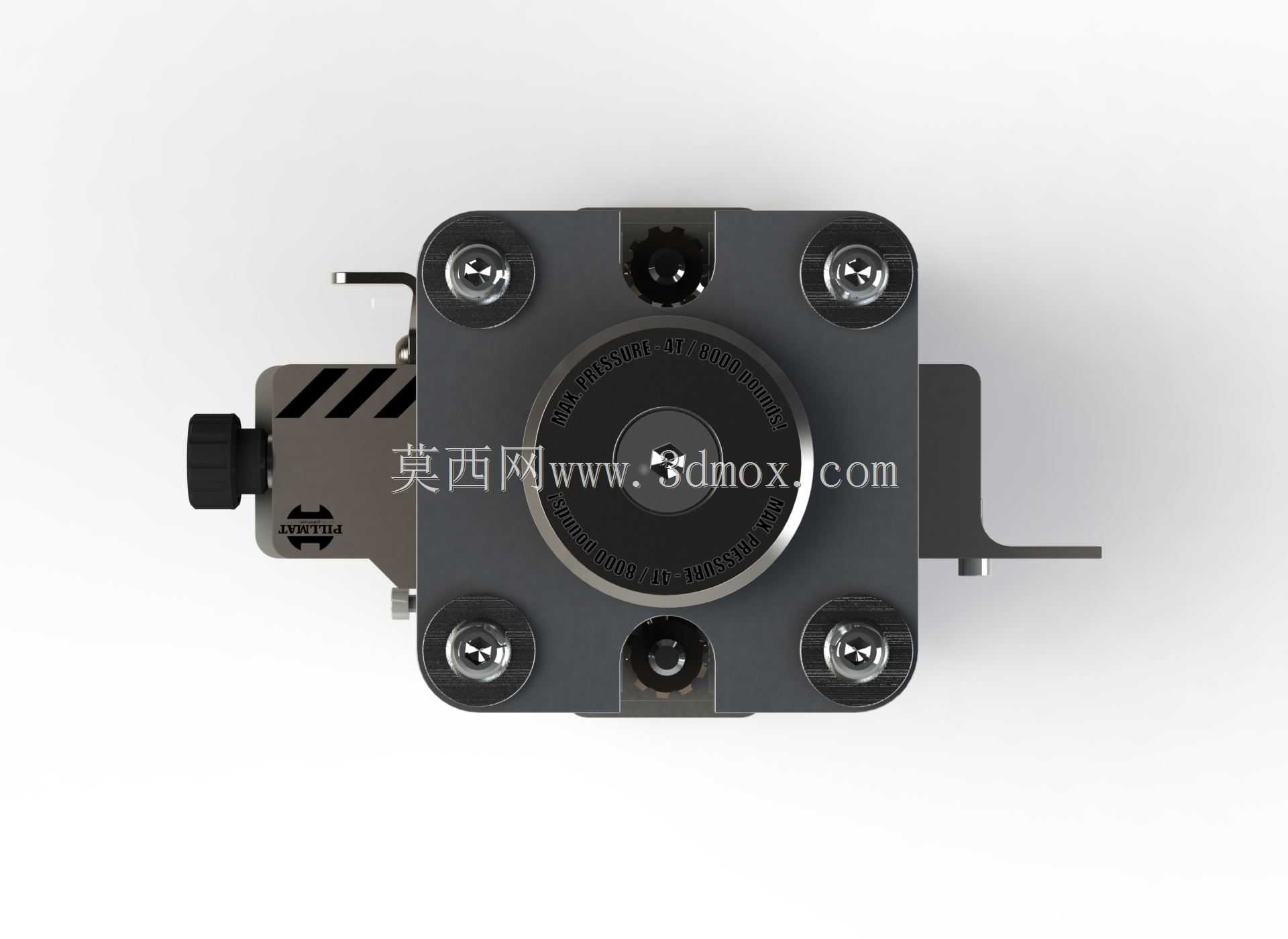

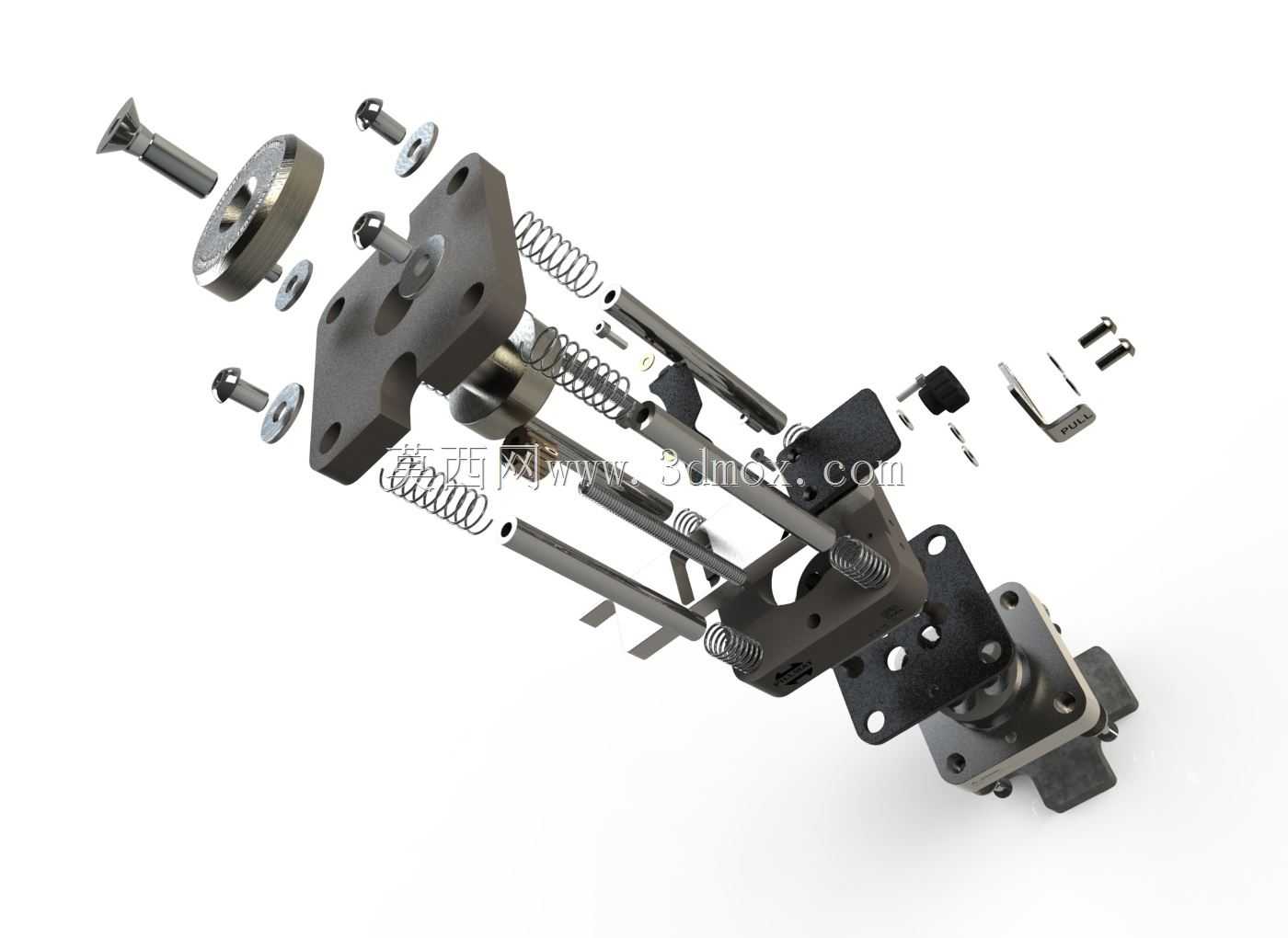

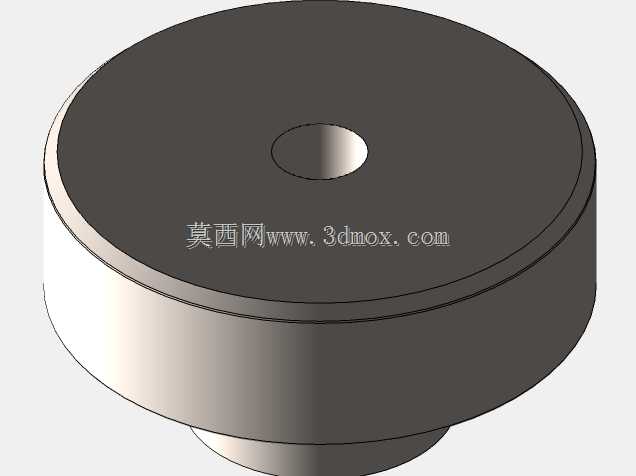

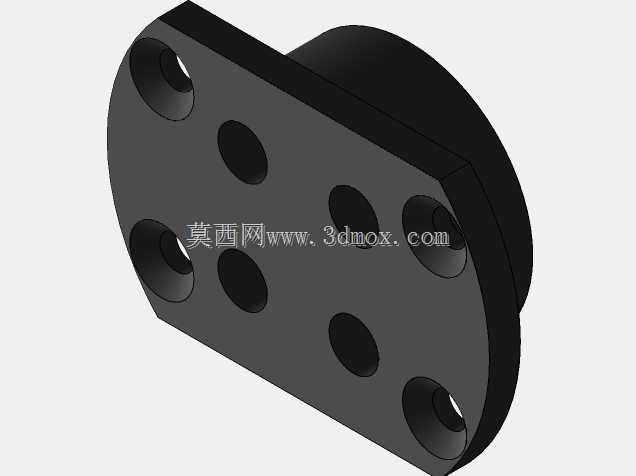

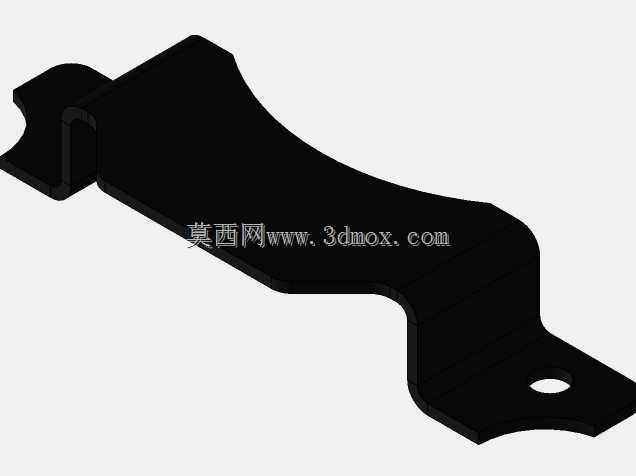

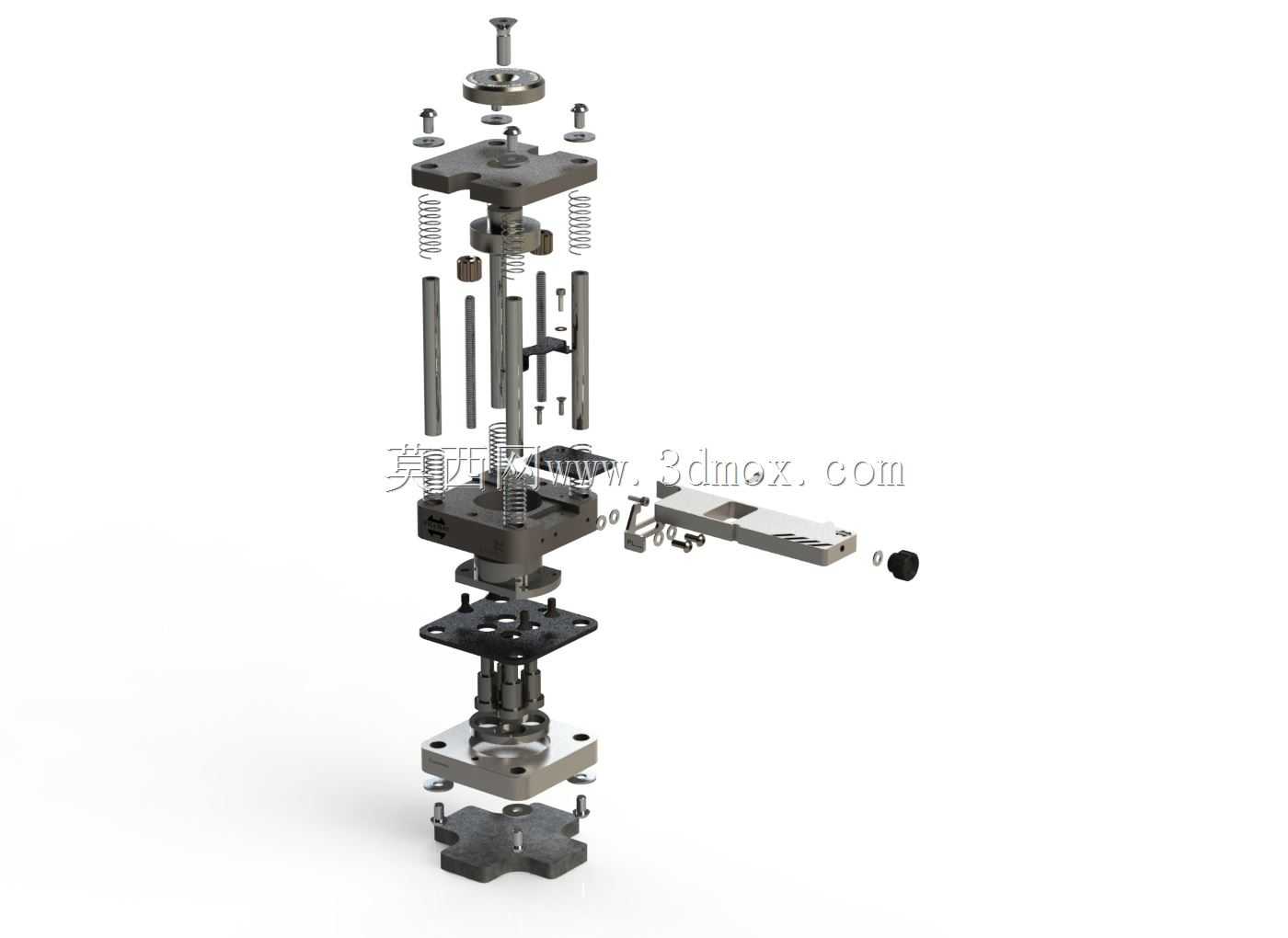

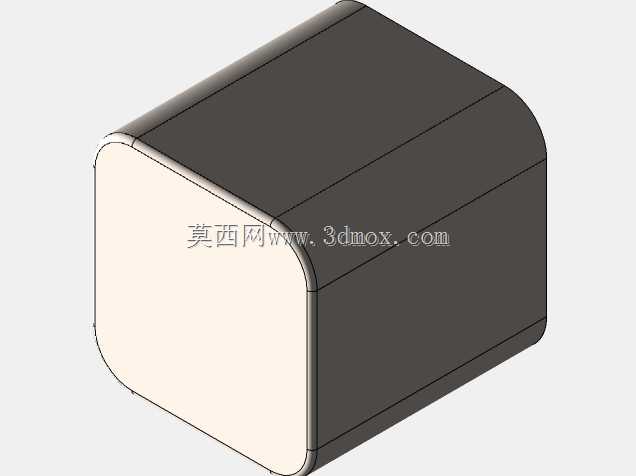

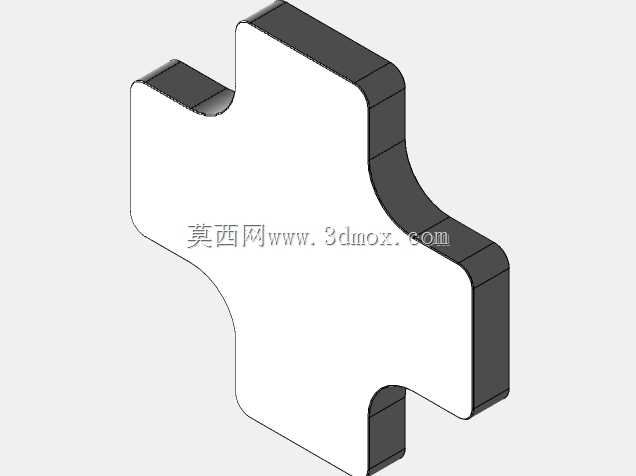

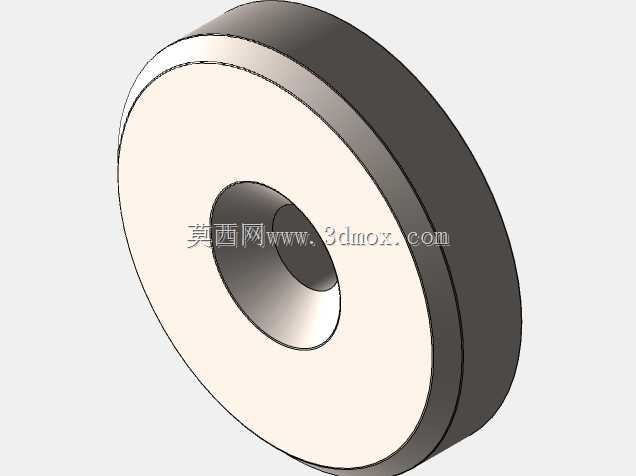

这款手动压片工装主要面向小批量制剂试制、实验室配方打样、小型作坊式生产场景使用，可完成直径8mm规格的药丸、片剂的压制成型作业，无需外接动力源，仅依靠手动操作即可完成压片全流程，适配小批量多批次的柔性生产需求，尤其适合医药研发阶段的小样制备、食品压片类产品的配方验证场景，也可用于教学实训场景中冲压成型原理的演示操作。设备采用四冲对称布局结构，四根导向立柱搭配复位弹簧实现上模座的平稳升降，导向结构采用高精度光轴配合直线轴承，保证上下模合模时的同轴度，避免压片过程中出现偏载导致的片剂厚度不均、毛边过大问题，压合行程经过精准限位设计，可保证每一片压制出的成品密度均匀、重量误差控制在极小范围内。设备侧面设置有拉动式出料拨杆，压片完成后扳动拨杆即可将成型的片剂从模腔中推出，无需额外工具取件，操作流程简单易上手，单次操作即可完成填料、压合、出料的完整工序，单人即可完成全部作业。整体结构采用分层堆叠设计，从上到下依次为上模安装座、导向弹簧组件、中模成型板、下模支撑座，各部件之间通过内六角螺栓紧固连接，拆装维护便捷，可根据不同的压片规格需求快速更换模芯组件，适配不同直径、不同成型形状的压片作业需求。设备整体外形紧凑，底部设置有防滑支撑脚垫，可直接放置在常规工作台面上使用，无需额外的安装固定，占用工作台面空间不足A4纸大小，可灵活移动至不同作业点位使用。设计过程中充分考虑手动操作的施力特性，压合手柄的力臂经过优化计算，操作时无需过大的手部力量即可达到压片所需的成型压力，降低长时间操作的劳动强度，弹簧复位结构可在压合完成后自动带动上模座回升，无需手动提拉复位，进一步简化操作步骤。模腔部分采用可拆卸式镶件结构，长期使用出现磨损后仅需更换模腔镶件即可，无需更换整个中模板，降低后期维护成本，各运动部件之间预留有合理的润滑间隙，日常仅需定期在导向柱位置涂抹少量润滑脂即可保证设备运行顺畅，无复杂的维护保养要求。
