五速摩托车离合器齿轮传动总成结构

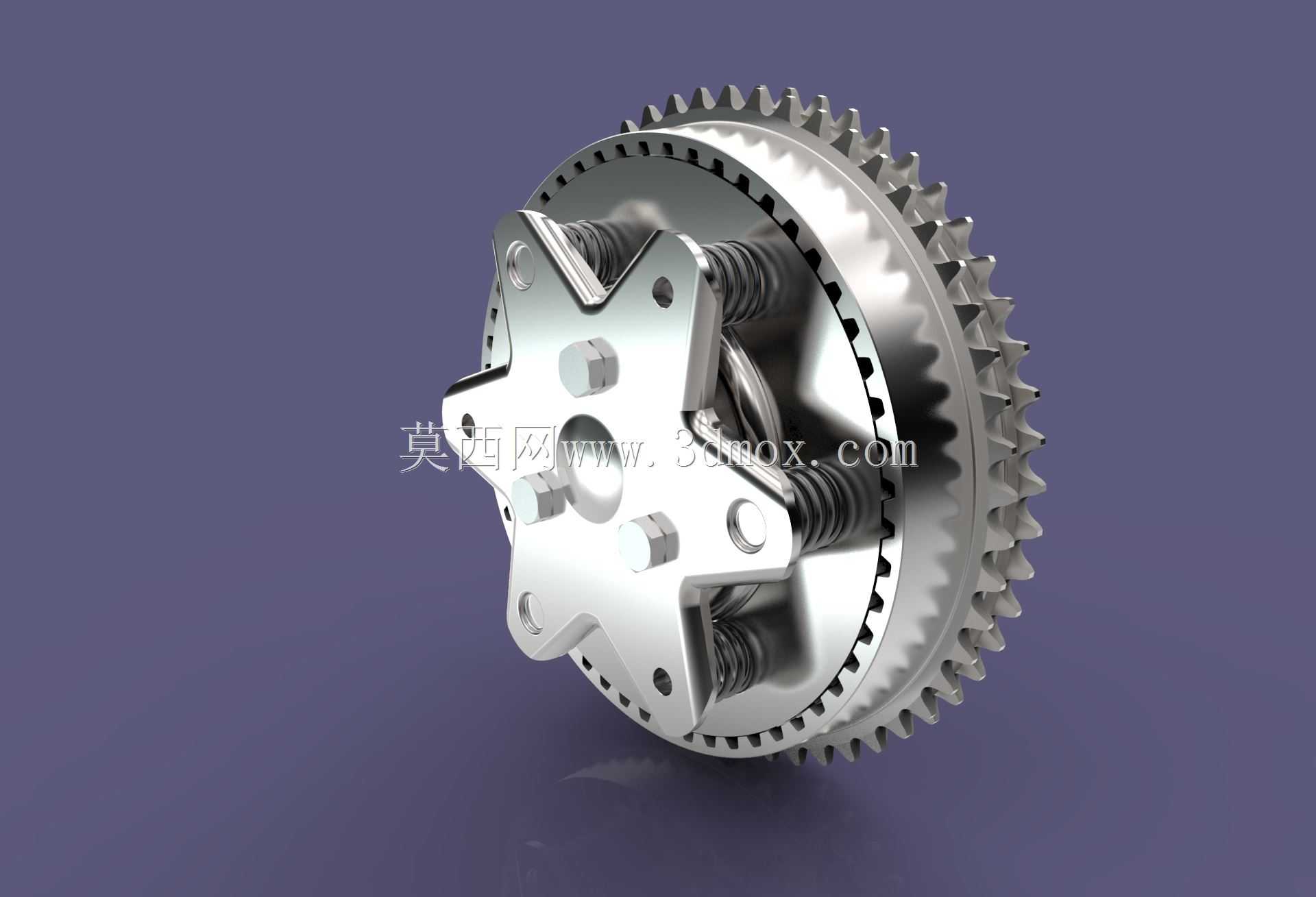

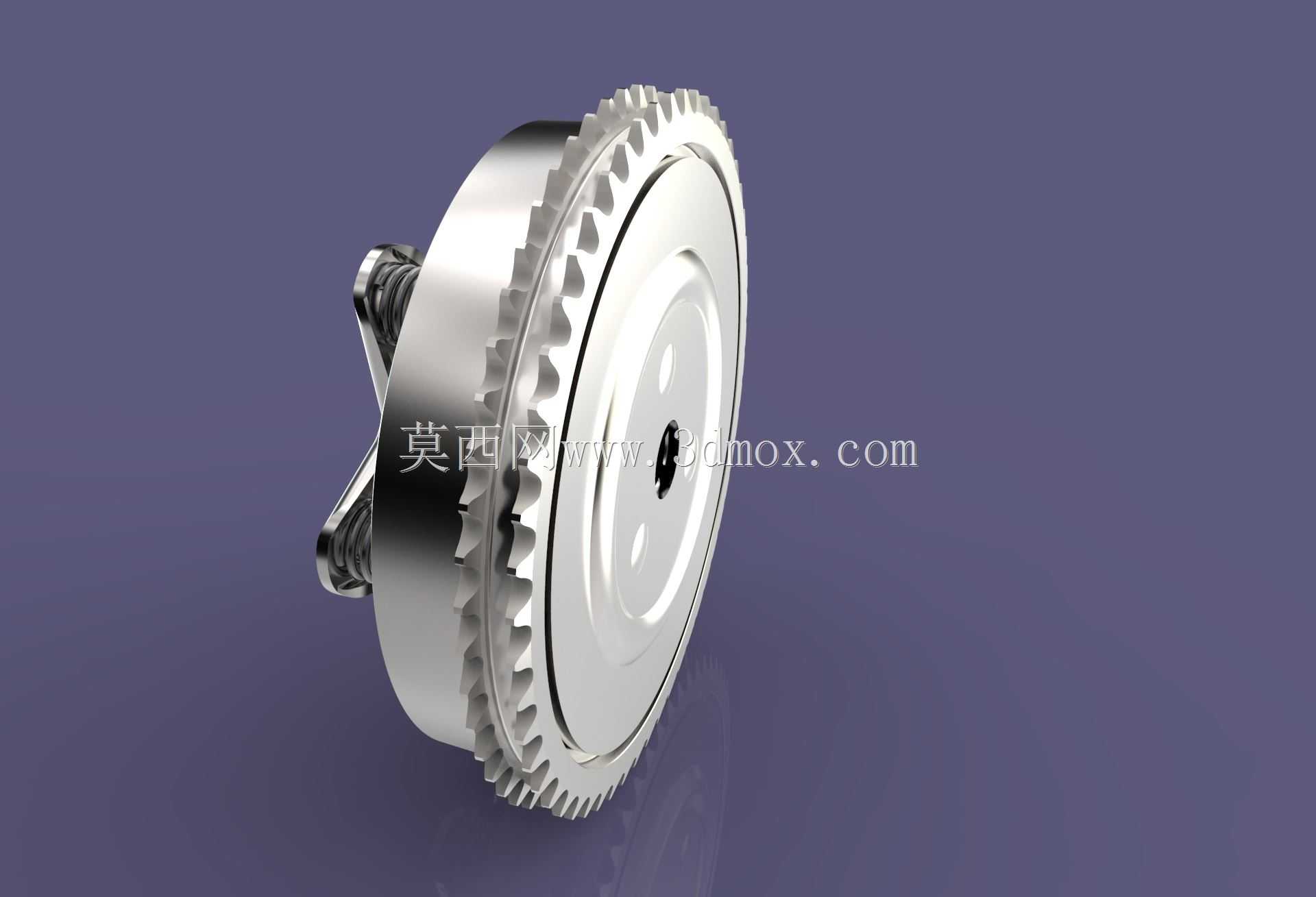

该结构为摩托车传动系统核心的离合器与变速齿轮集成总成，主要应用于小排量跨骑式摩托车的动力传输链路中，承担发动机动力切断、接合以及多档位变速传动的核心功能，是手动离合式摩托车动力总成中不可或缺的关键部件。在实际整车运行场景中，该总成安装于发动机曲轴与后轮传动链轮之间，当骑手操控离合握把时，总成内的离合结构可实现发动机与传动系统的动力暂时切断，配合换挡机构完成档位切换，避免换挡过程中齿轮打齿，同时在车辆起步时实现动力的平顺接合，防止起步冲击导致的发动机熄火或传动部件过载损坏。从功能特性来看，该总成集成了多组不同传动比的变速齿轮与湿式多片离合结构，通过不同齿数齿轮的啮合切换，实现五档不同传动比的动力输出，低速档可输出大扭矩满足爬坡、重载起步需求，高速档可降低发动机转速满足高速巡航的经济性需求，离合组件采用摩擦片与钢片叠置的结构，依靠摩擦力传递扭矩，可在传动负载超过阈值时产生微量打滑，保护齿轮与发动机部件不受冲击损坏。设计过程中，该结构充分考虑了摩托车紧凑的安装空间约束，将离合组件与变速齿轮组同轴嵌套布置，大幅压缩了总成的轴向尺寸，外层设置大直径的传动连接盘用于对接初级传动从动齿，内部嵌套的花键轴分别对接输入动力与输出传动，三根定位轴用于离合压盘的动作导向，保证离合分离与接合过程的同轴度，避免偏磨导致的离合打滑或分离不彻底问题。安装边界上，总成整体为盘式同轴结构，最大外圆为传动连接盘的外缘，安装时需保证输入花键与发动机输出轴的同轴度误差在允许范围内，输出轴对接传动链轮的安装位需预留链轮与链条的运动空间，离合操纵机构的连接位需与整车离合拉索的行程匹配，所有齿轮啮合侧隙控制在合理区间，既保证传动效率，又避免热胀冷缩导致的齿轮卡滞，总成的壳体安装位设置有对应的定位止口，可直接适配对应车型的发动机曲轴箱安装腔，无需额外改动安装结构即可完成装配，整体结构紧凑，传动路径短，动力传递损耗低，能够适应摩托车高频启停、频繁换挡的复杂使用工况。
