方程式赛车BHF1变速箱结构设计

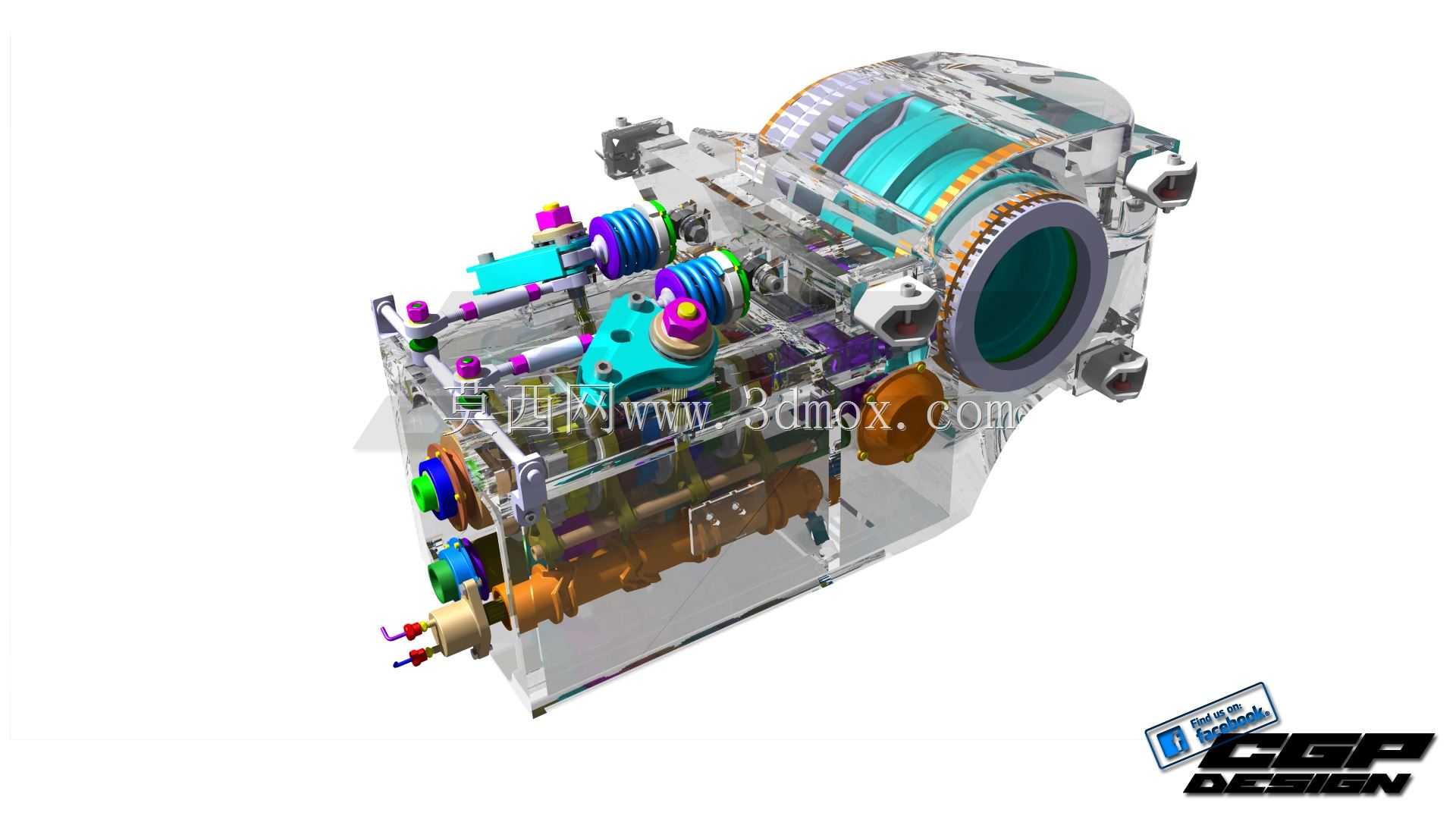

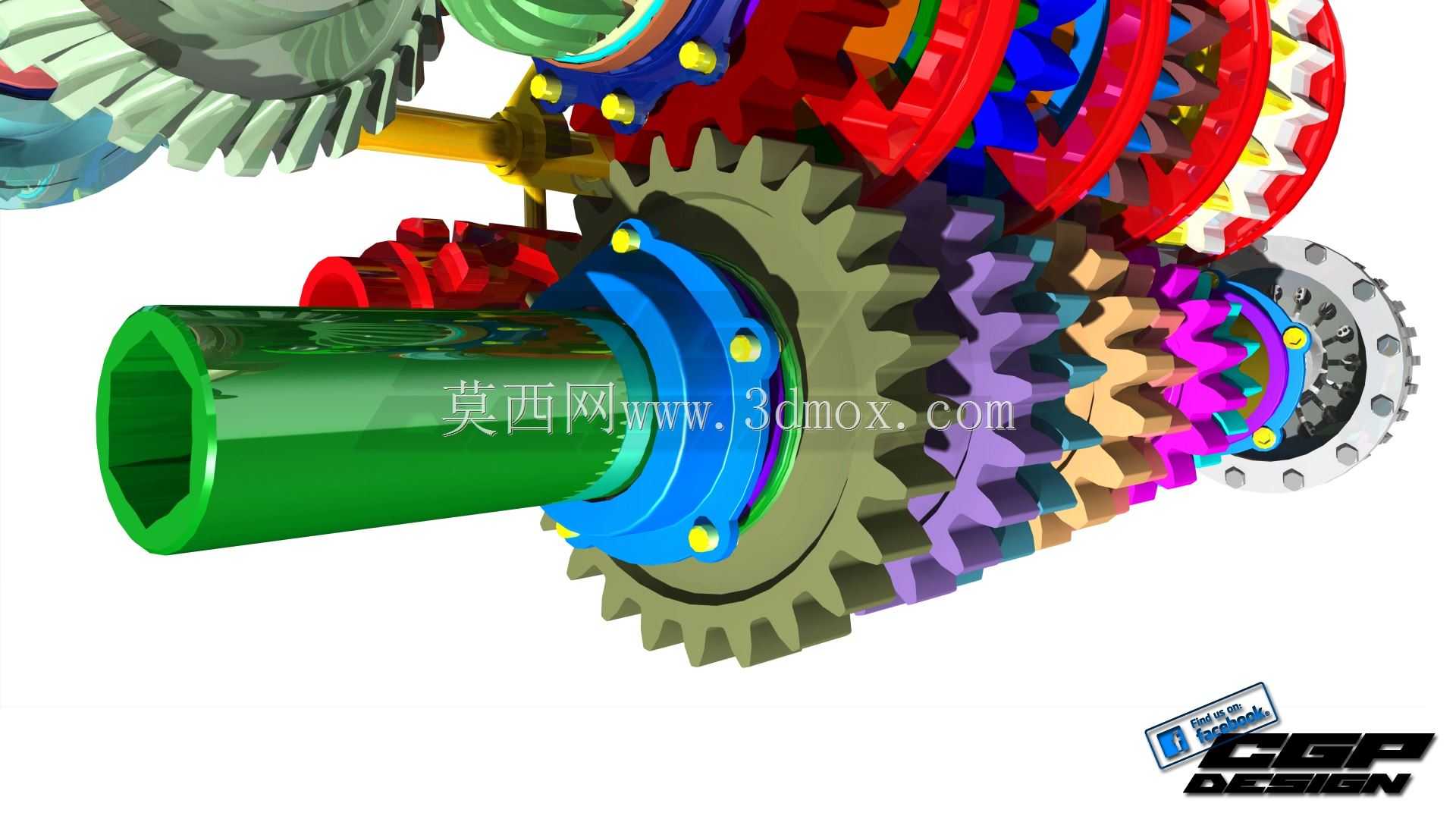

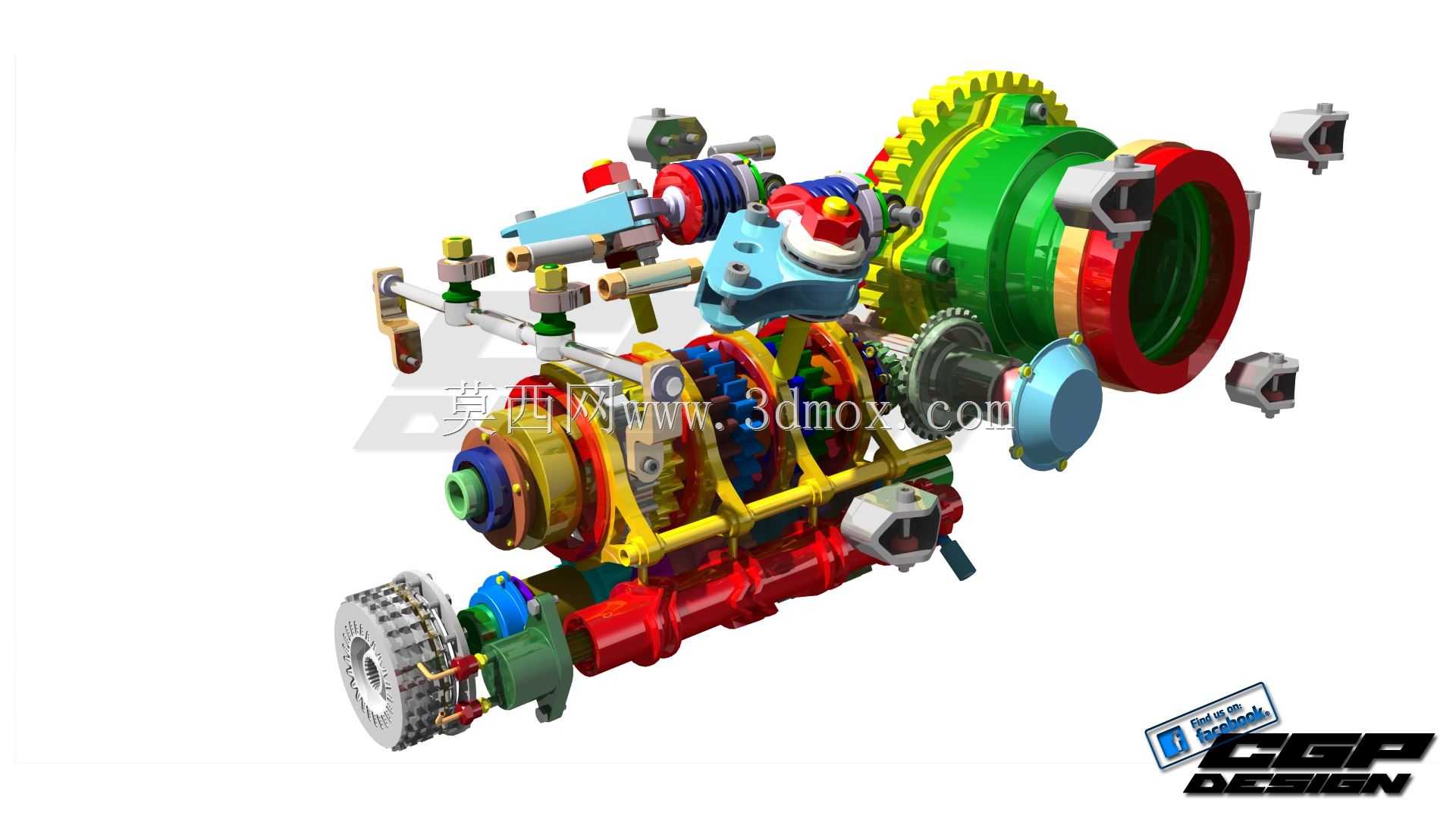

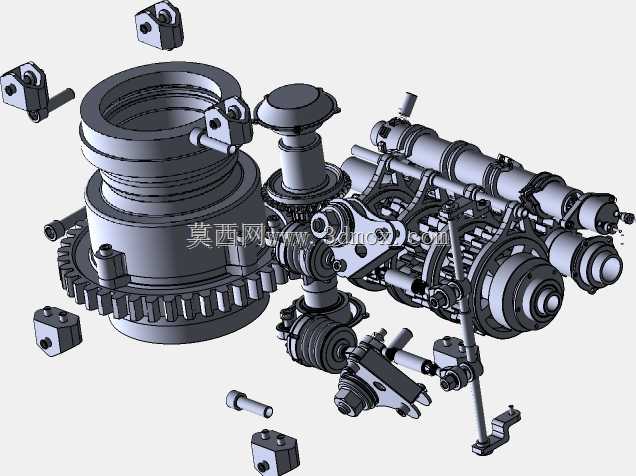

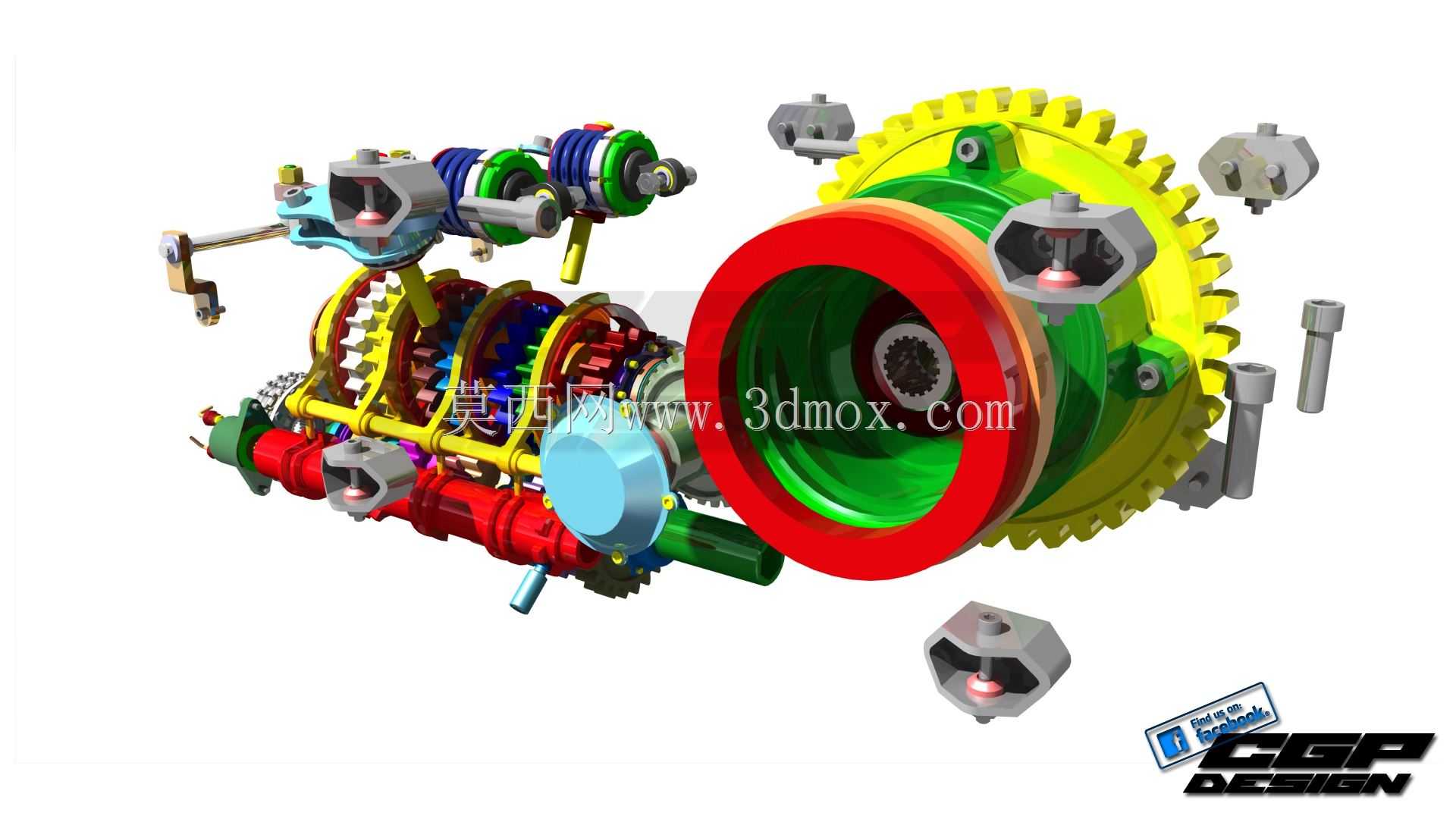

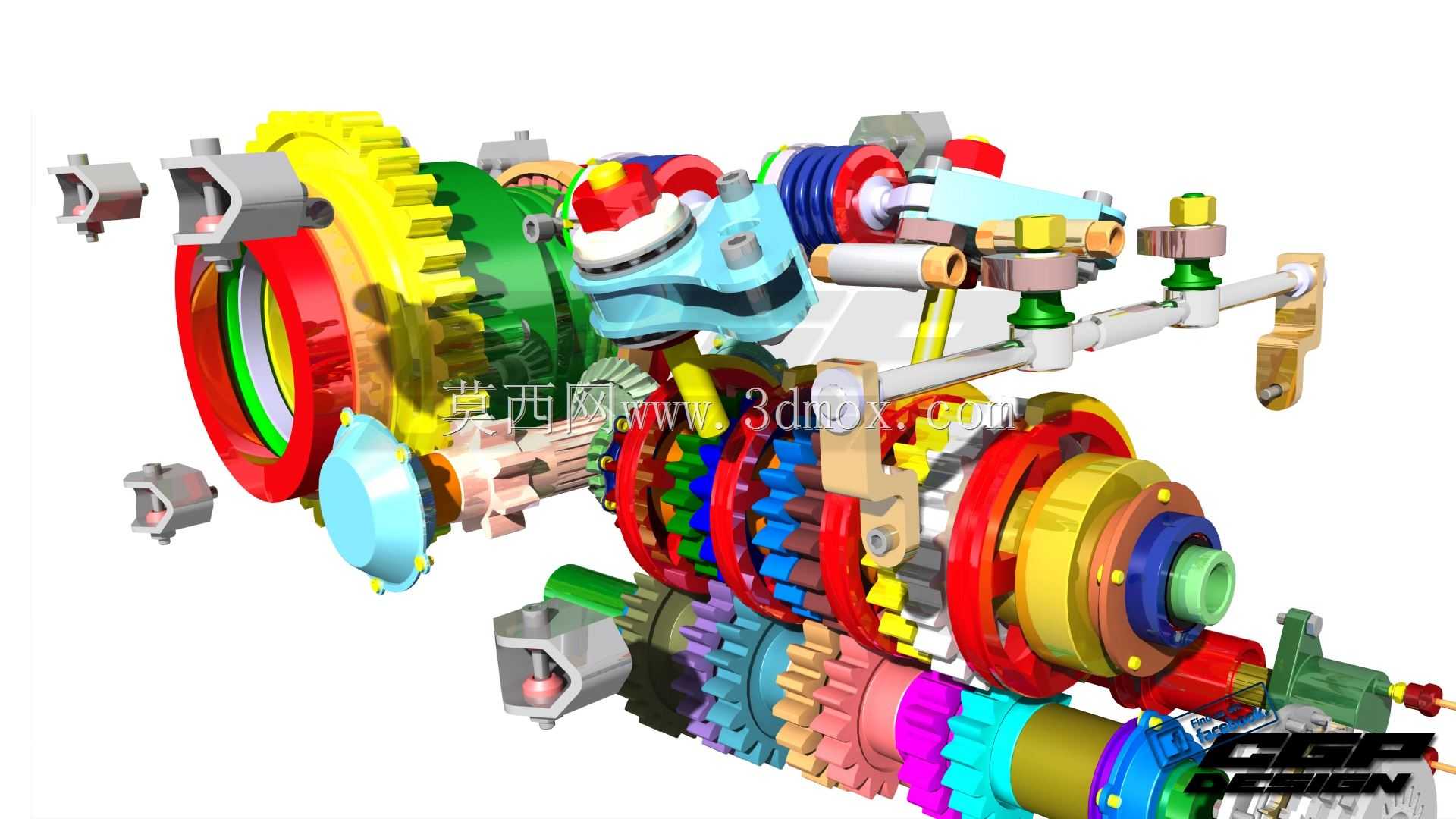

该变速箱为方程式赛车专用传动核心部件，主要应用于专业场地竞速类方程式赛车的动力传输系统中，承担着将发动机输出动力按照不同赛道工况需求进行扭矩、转速转换的核心作用，是赛车动力总成中直接影响圈速表现、动力响应速度与操控手感的关键部件。在实际赛事场景中，该变速箱需要适配赛车在直道加速、弯道循迹、出弯给油、低速绕行等不同行驶状态下的动力输出需求，通过不同档位的齿轮组啮合切换，让发动机始终保持在最优动力输出区间，同时兼顾传动效率与结构可靠性，承受极限工况下的大扭矩冲击与高频换挡操作。从功能特性来看，该变速箱采用多档位常啮合齿轮布局，集成了换挡执行机构、输入输出轴组件、差速适配结构与壳体支撑部件，各档位齿轮经过齿形修形设计，能够降低换挡过程中的冲击噪音，提升齿轮啮合的平顺性，换挡机构采用精准的拨叉定位结构，可实现档位的快速切换与清晰入位，避免高速工况下的跳档、脱档问题。设计过程中围绕赛车轻量化与高强度的核心需求，对壳体结构进行了拓扑优化，在保证安装定位精度、结构支撑强度的前提下尽可能削减非受力区域的材料厚度，内部齿轮轴系采用同轴度精准匹配的跨距布局，既保证了高速转动下的轴系刚性，又控制了整体结构的轴向尺寸，能够适配方程式赛车紧凑的后部动力舱安装空间。从安装边界来看，该变速箱输入端匹配赛车发动机的输出法兰接口，输出端适配赛车后轮传动半轴的连接结构，壳体上预留了换挡操纵机构、润滑管路、传感器安装的对应定位点位，外部安装支脚的位置与赛车后部车架的安装点位完全契合，不需要额外做转接结构即可完成装配，整体外形轮廓充分避让了赛车后悬架、尾翼安装支架、散热管路等周边部件的布置空间，不会出现安装干涉问题。内部各齿轮副的传动比经过赛道工况匹配，低速档能够提供足够的轮上扭矩帮助赛车快速出弯，高速档能够支持赛车在长直道达到最高设计时速，换挡行程经过优化设计，能够缩短车手的换挡操作时间，提升赛事中的操作效率，同时内部润滑流道的设计能够保证各齿轮啮合点、轴承支撑位置在高速运转时得到充分的润滑冷却，避免极限工况下出现部件过热磨损的问题，整体结构在保证传动效率的同时，兼顾了赛事使用场景下的耐用性与维护便捷性，各部件的拆分设计能够方便赛事过程中的快速检修与易损件更换。
