农用低成本卧式玉米脱粒设备结构设计

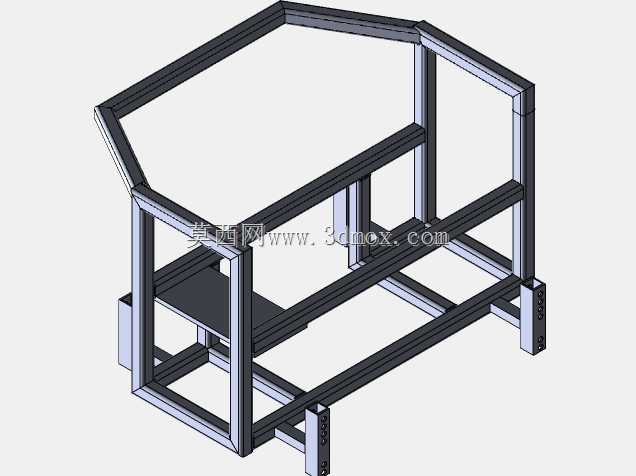

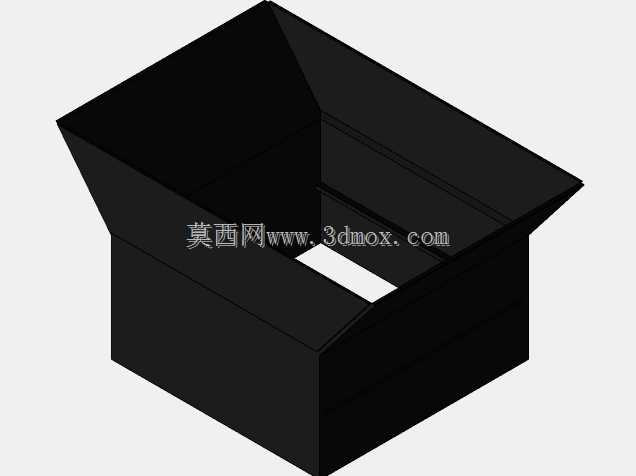

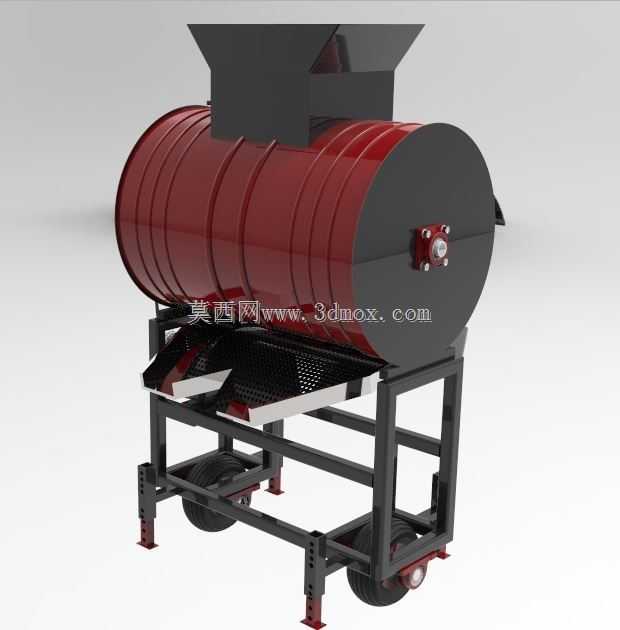

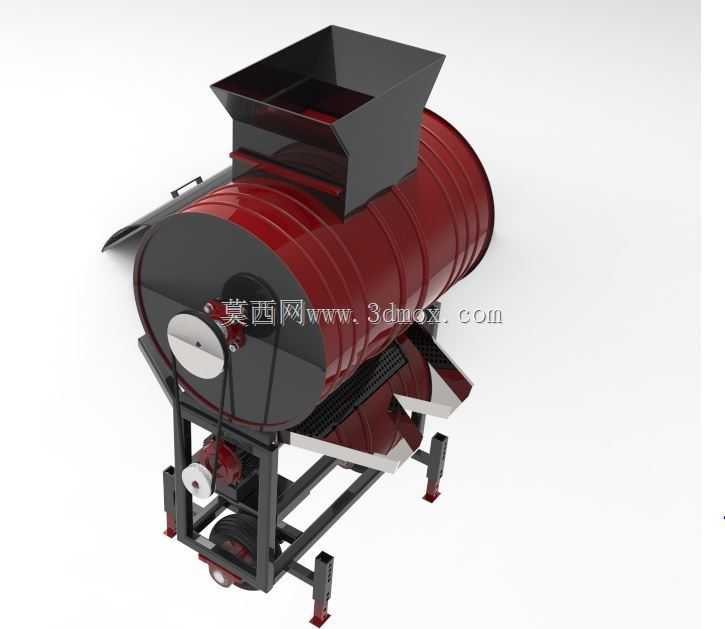

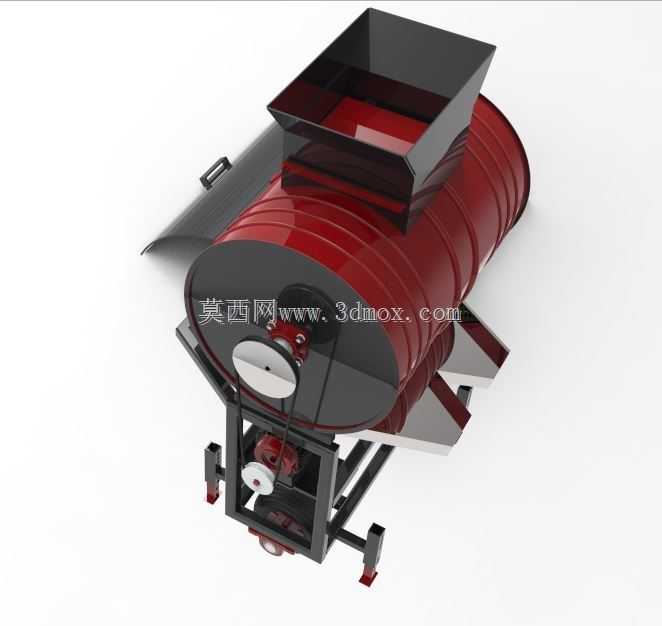

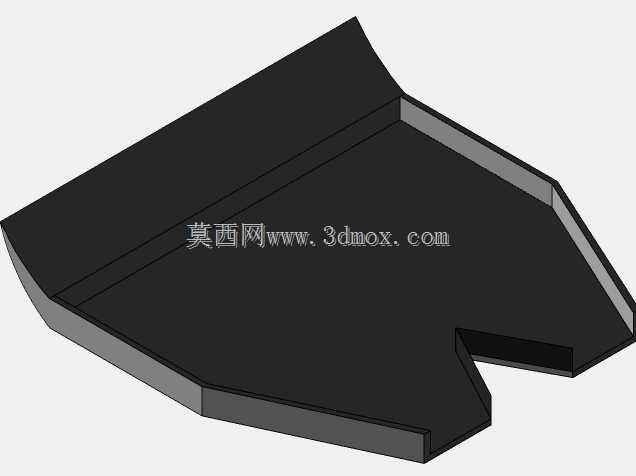

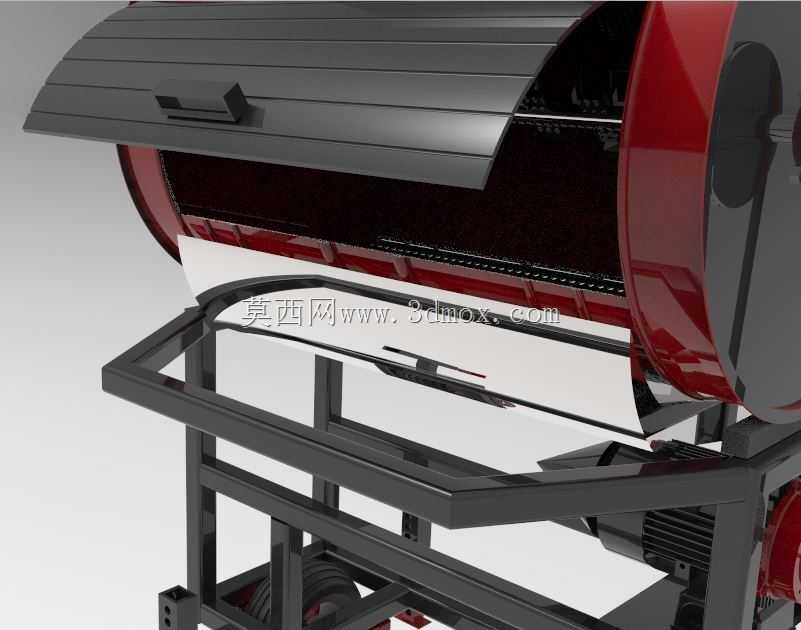

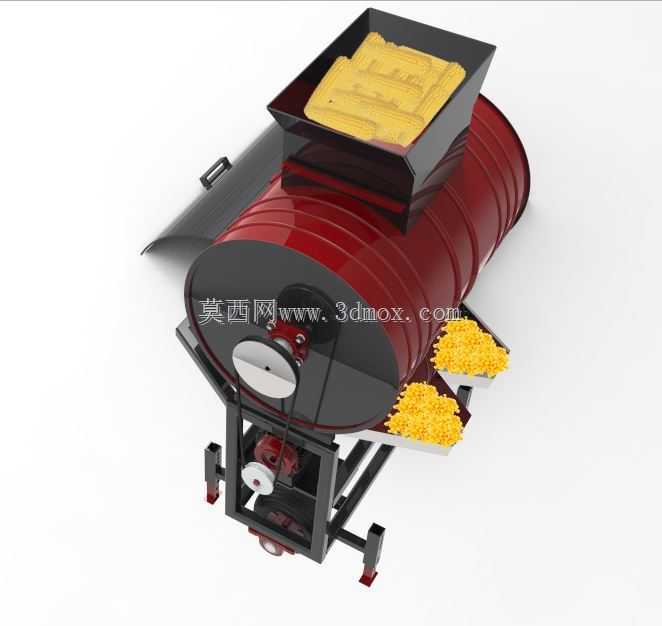

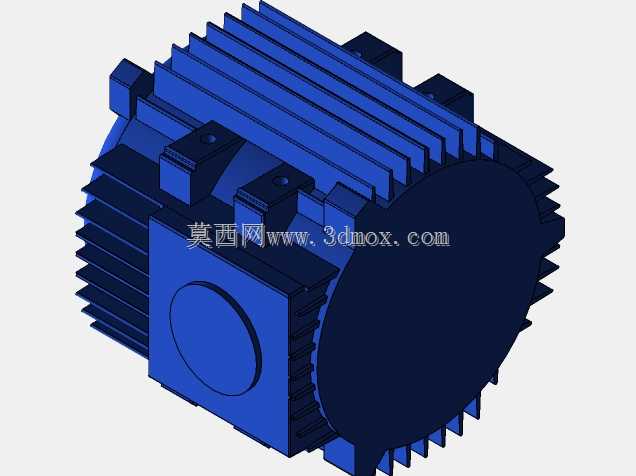

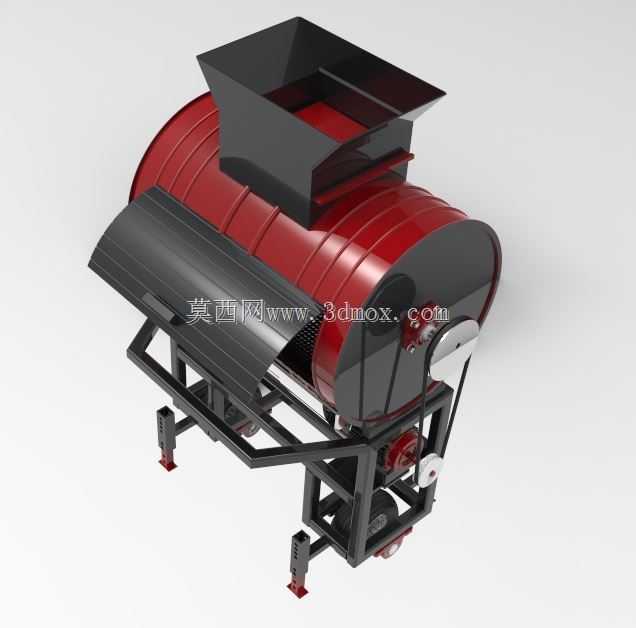

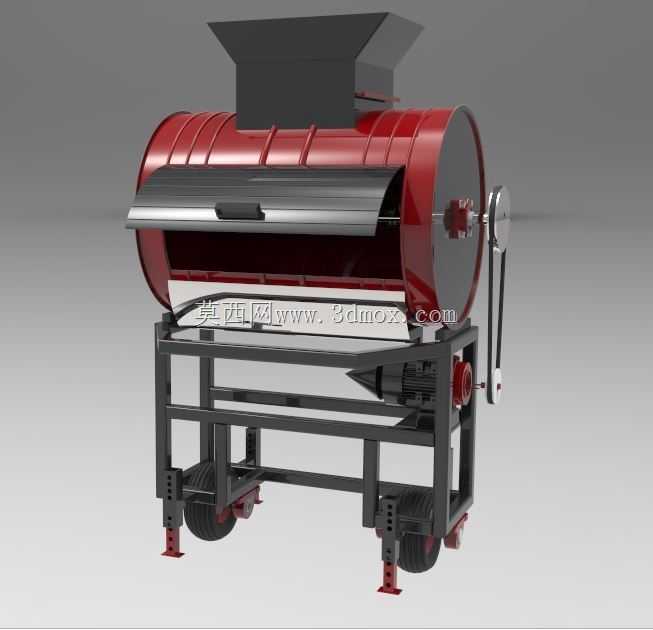

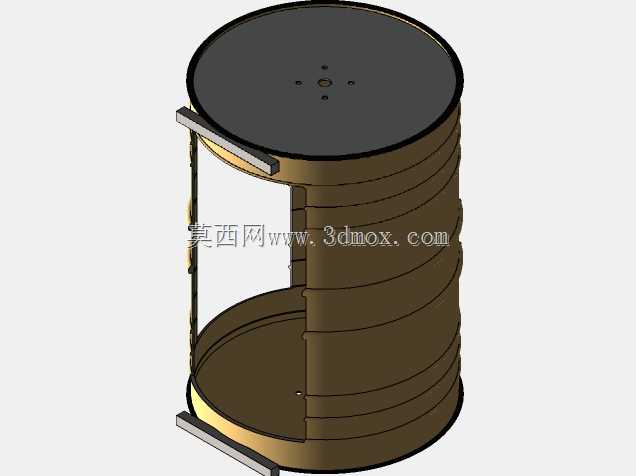

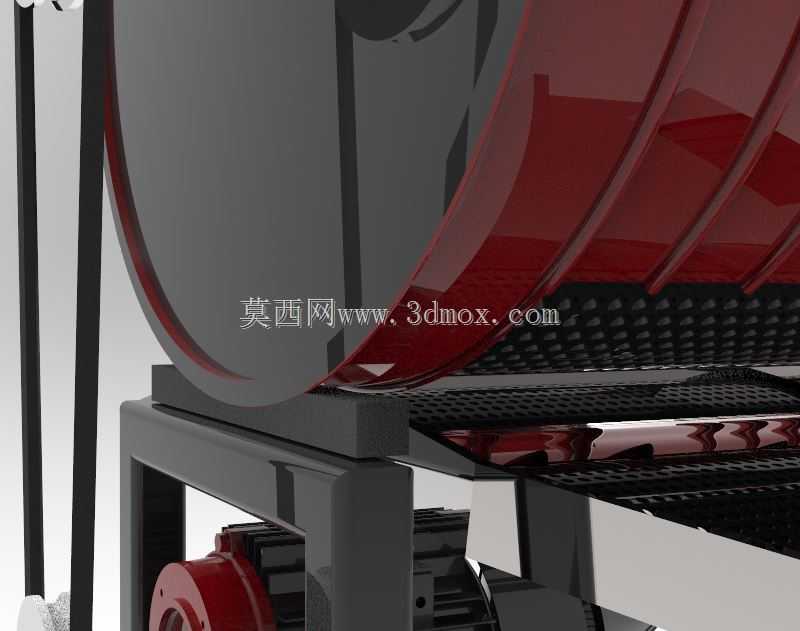

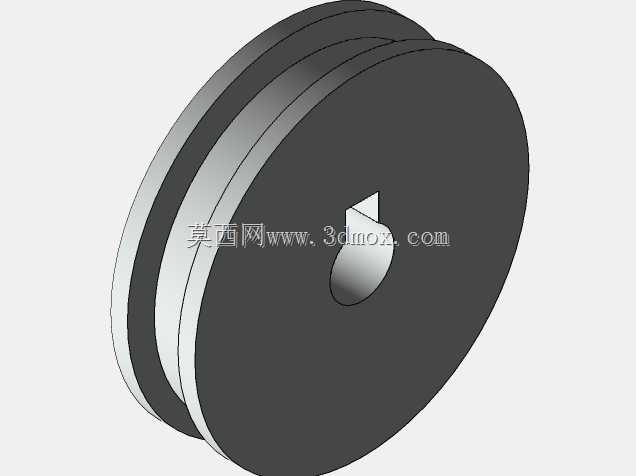

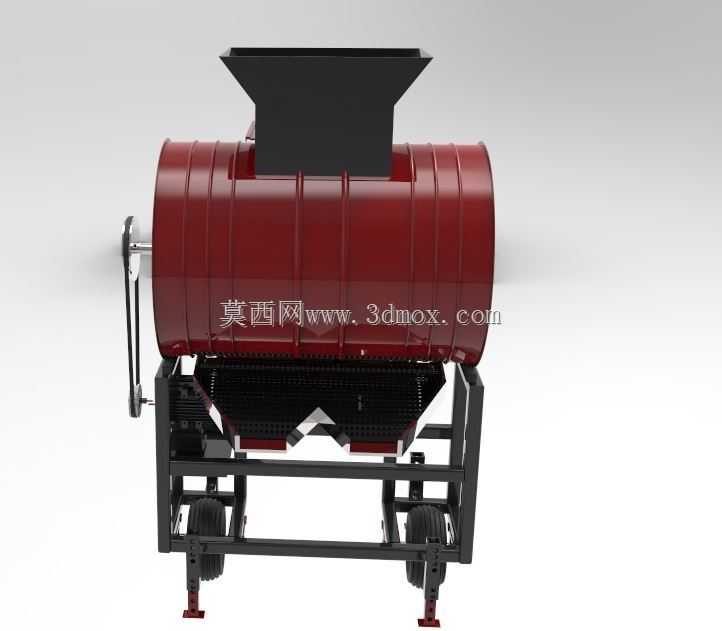

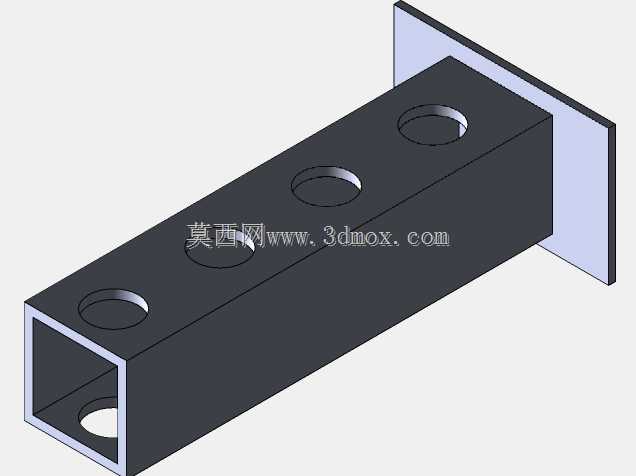

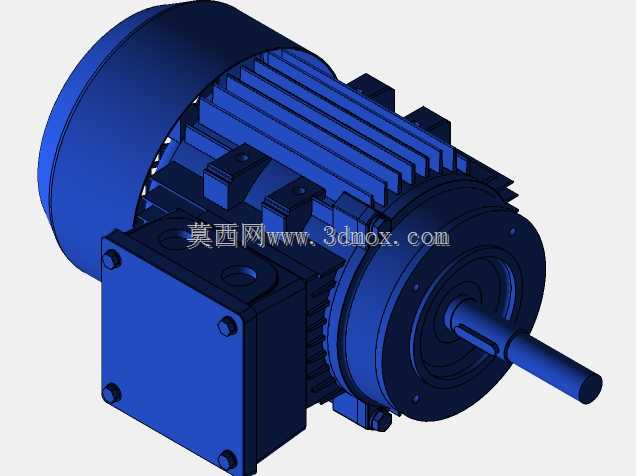

这款玉米脱壳设备主要面向农村散户、小型粮食加工点以及家庭农场的玉米产后初加工场景，能够在玉米收获后快速完成果穗与籽粒的分离作业，替代传统人工手搓、棒打的低效脱粒方式，大幅降低农户的劳作强度，提升玉米收储环节的处理效率。设备核心用途是将干燥后的玉米果穗送入作业腔后，通过内部旋转构件的摩擦、揉搓作用，使玉米籽粒从穗轴上完整脱落，同时在出料端分别输出洁净籽粒与废弃穗轴，减少后续人工分拣的工作量。从功能特性来看，设备采用卧式滚筒作业结构，上方设置敞口式进料斗，可一次性倒入批量玉米果穗，无需人工持续逐穗喂入；滚筒表面做了防滑糙面处理，既能保证足够的揉搓摩擦力实现高效脱粒，又能控制作用力强度减少籽粒破碎率，保障玉米的商品品相；设备侧面设置两个倾斜出料导槽，脱粒后的籽粒在重力与滚筒离心力作用下从导槽滑落收集，穗轴则从滚筒端部排出，实现粒轴自动分离，无需额外筛分结构。设计思路上全程围绕低成本、易制造的核心方向展开，主体储料及作业腔体直接采用标准200升工业油桶改造，无需定制大型冲压壳体，大幅降低了生产制造的材料成本与加工难度，普通乡村小型机加工点即可完成整机组装；机架采用标准型钢焊接而成，结构稳固且取材方便，底部设置可调支撑脚，可在不平整的乡村场地调整设备水平度，保证作业时机身稳定无明显晃动。整机外形紧凑，长度约1.2米、宽度约0.7米、高度约1.1米，无需占用大面积作业空间，普通农户院落即可放置安装；动力端适配常规民用电动机，安装时仅需固定机架、对接动力传动带即可投入使用，无复杂的安装调试要求，维护时仅需定期检查传动部件润滑情况、清理滚筒残留杂物即可，操作门槛极低，非常适合缺乏专业设备维护能力的乡村用户使用。
