四自由度圆柱工位库卡机械臂教学实训装置

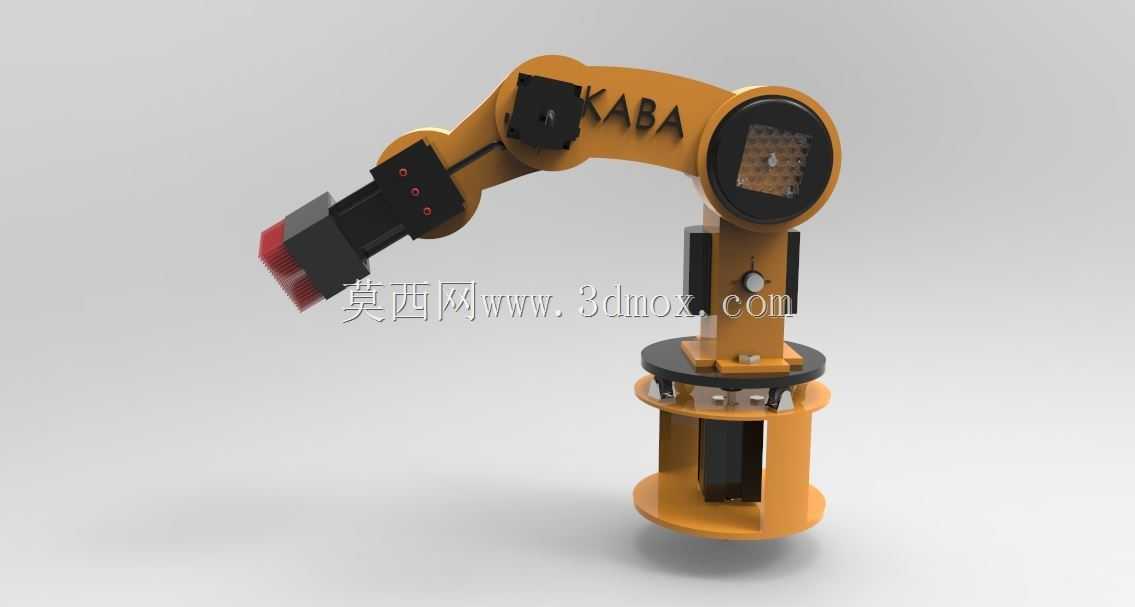

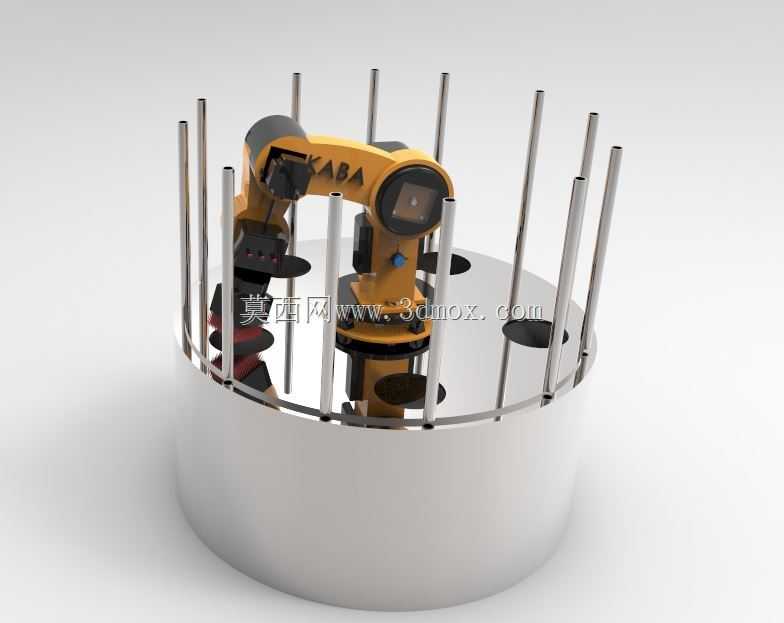

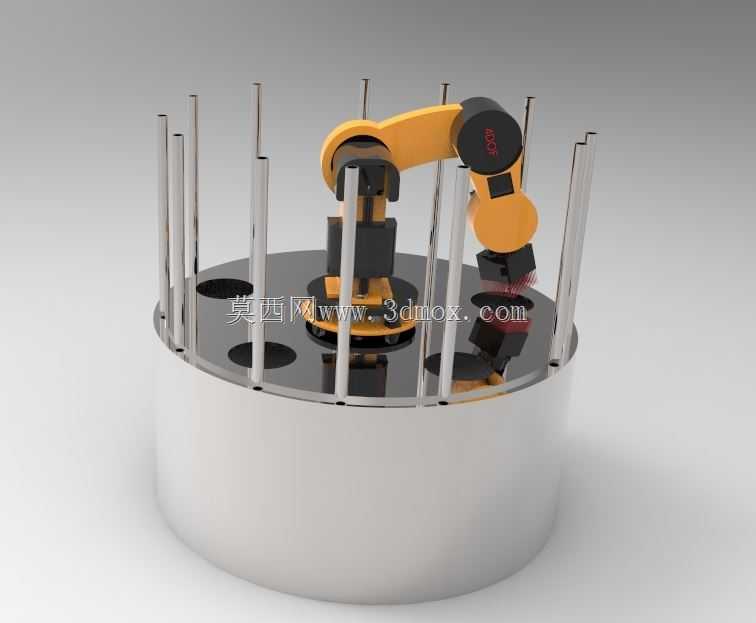

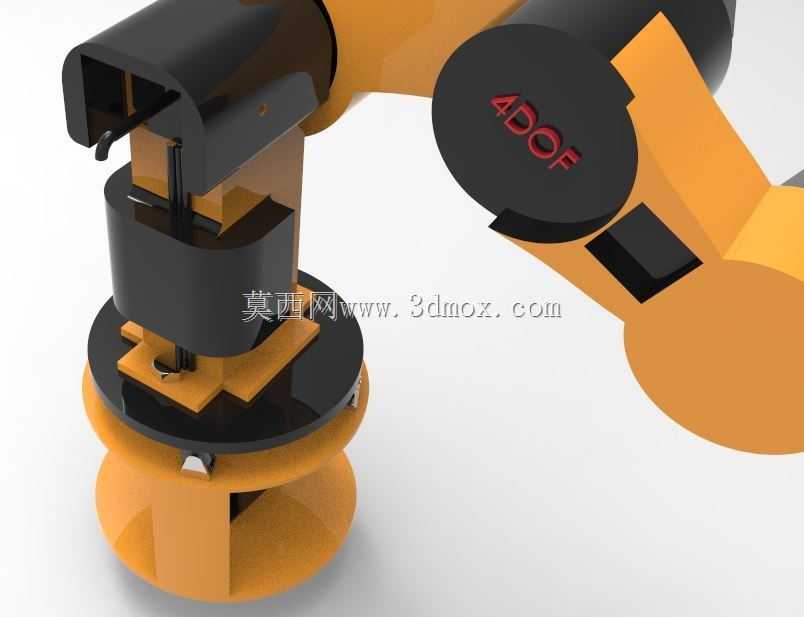

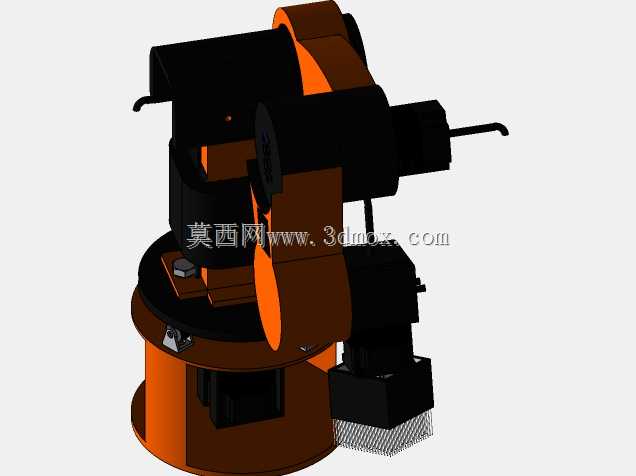

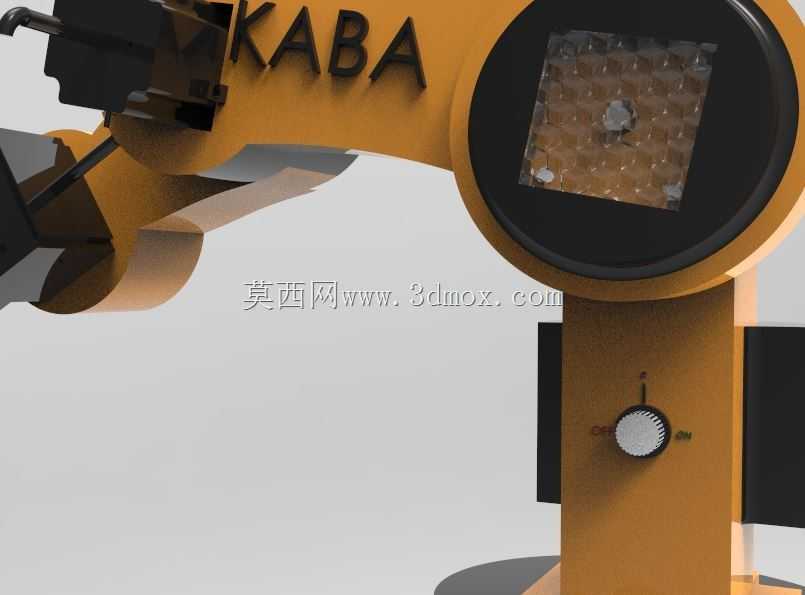

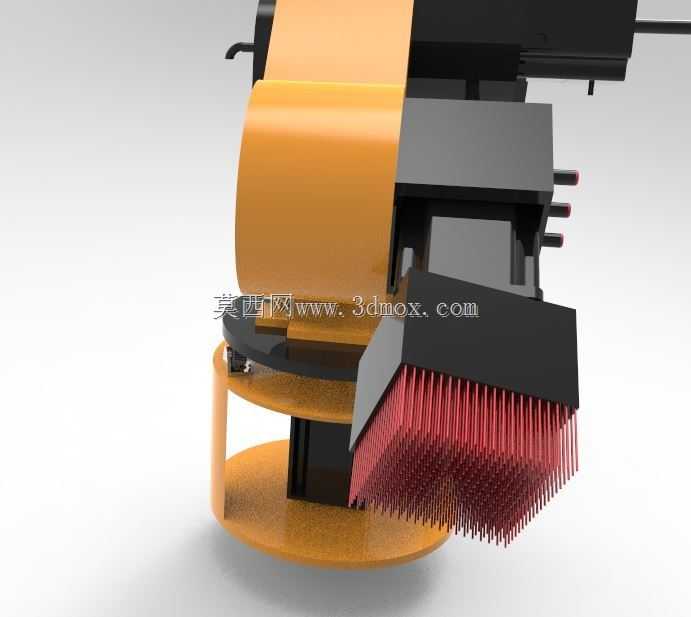

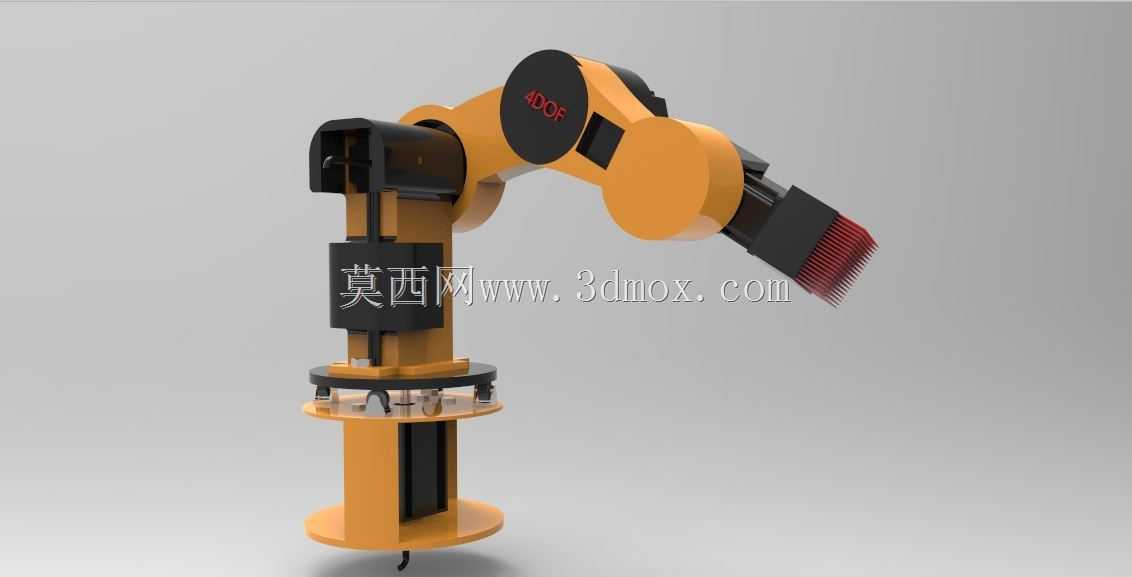

该装置面向职业院校机电一体化、工业机器人技术专业的课堂实训场景设计，同时可应用于小型精密零部件加工产线的上下料工位，承担圆形料盘内待加工工件的取放、工位间转运作业，适配小尺寸盘类、轴类零件的自动化流转需求，可替代人工完成重复性上下料操作，降低人工操作的误差率与劳动强度，适配教学演示与小型产线验证两类核心场景。整套装置核心执行单元为四自由度关节型机械臂，整体采用黄黑配色的工业级外观设计，机械臂底座固定于圆形工位台的中心位置，可实现绕底座的360度水平回转，大臂、小臂分别完成俯仰角度调节，末端执行器可完成工件的吸附或夹取动作，四个自由度的配合可覆盖圆形工位台所有工位的作业范围，运动轨迹平滑无干涉，可完成预设路径内的精准取放作业。外围配套的圆形工位台采用一体化圆柱式基座设计，台面上沿圆周均匀排布多根金属定位导柱，导柱之间预留标准化工件放置位，可同时容纳多件待加工或已加工工件，形成环形物料缓存区，导柱的作用是对堆叠或放置的工件进行侧向定位，避免机械臂取放过程中工件发生偏移掉落，工位台的台面高度与机械臂底座安装高度匹配，确保机械臂末端在最低作业位置时可顺利接触台面上的工件，最高作业位置时可完成工件的抬升转运，不会与导柱或台体发生碰撞。设计过程中优先考虑教学场景的易观察性与安全性，整体结构无外露尖锐边角，所有运动部件的活动范围均限制在圆形工位台的导柱围挡范围内，避免实训操作过程中机械臂运动超出安全边界对操作人员造成磕碰；同时机械臂的关节连接处预留了传感器安装位，可根据实训需求加装位置传感器、力觉传感器，拓展运动仿真、动力学分析等实训内容，配套的结构设计可直接对接SIMMECHANISM仿真环境，无需额外调整模型参数即可完成运动学仿真验证，帮助学习者直观理解多自由度机械臂的运动逻辑、工位布局逻辑与上下料作业流程。安装边界方面，整套装置的占地范围为圆形工位台的投影区域，无需额外扩大安装空间，基座底部预留标准化安装孔位，可直接固定于实训台或产线支架上，机械臂的线缆可从圆柱基座内部走线，避免线缆外露干扰机械臂运动，整体安装调试难度低，适配教学场景快速部署、反复拆装实训的使用需求。
