日常洗护用软管牙膏外观结构设计

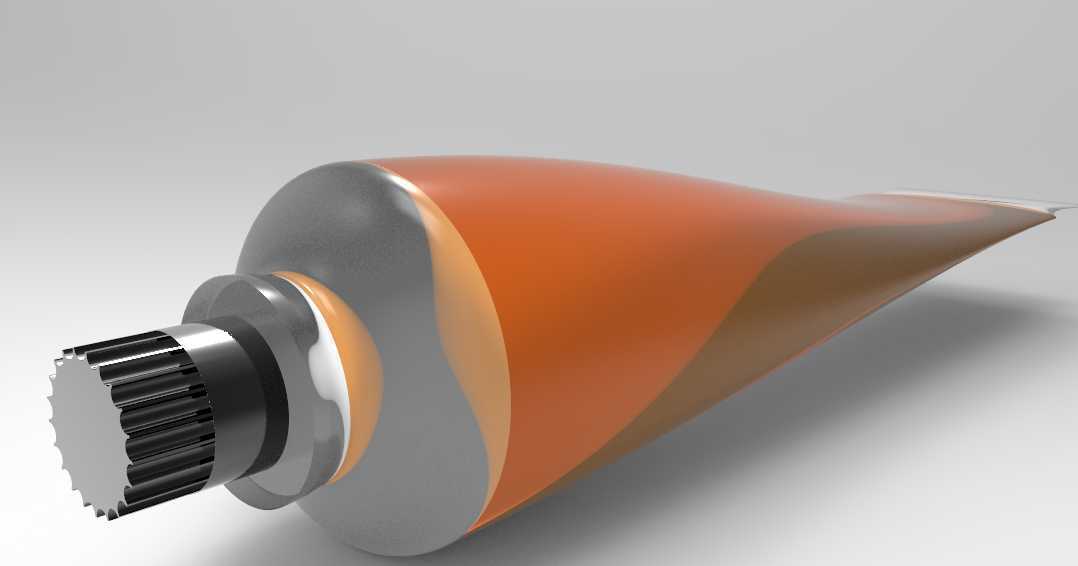

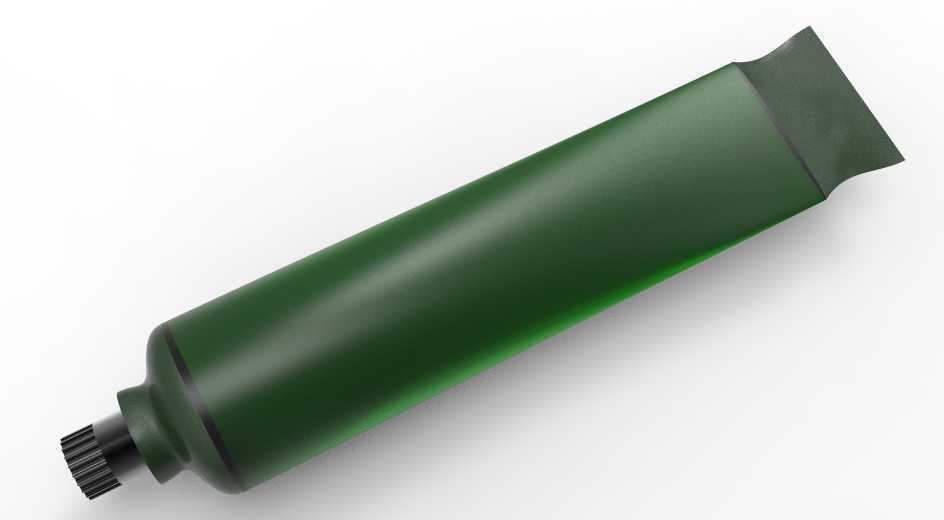

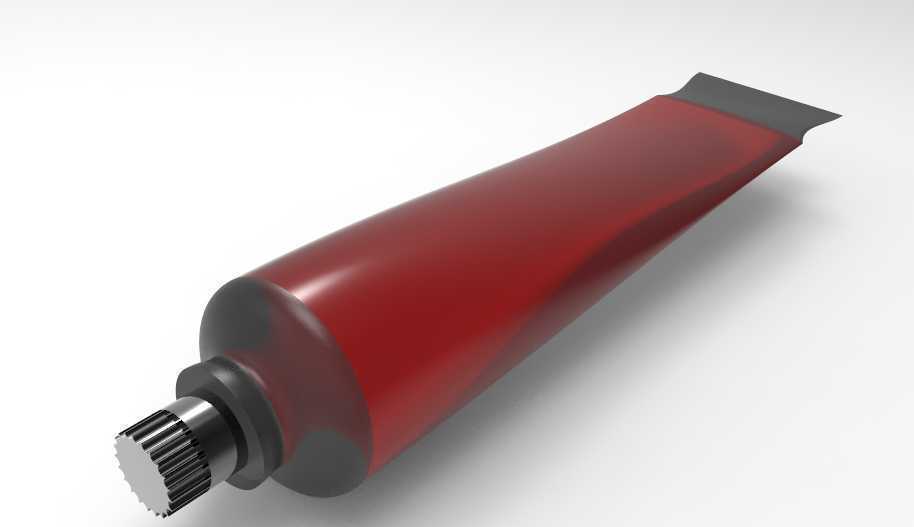

　　在日化产品的包装结构开发环节，软管类膏体容器的三维结构设计是衔接生产工艺与用户使用体验的核心环节，这款牙膏的三维结构设计，完全围绕日化灌装生产线的适配要求、终端用户的握持使用习惯、膏体密封存储的功能需求展开，没有多余的装饰性冗余结构。从结构分区来看，整个管体分为管肩、管身、封尾、管盖四个核心功能段，管肩位置做了渐变过渡的壁厚设计，靠近螺纹接口的区域壁厚控制在1.8mm，向管身延伸的过程中逐步过渡到0.6mm的均匀壁厚，既保证了螺纹连接位置的结构强度，避免灌装、运输过程中接口开裂漏液，也能让管身保持合适的挤压形变能力，用户日常使用时不需要施加过大的按压力就能挤出膏体，同时不会因为管壁过薄导致静置存放时出现不可逆的塌陷变形。

　　管盖部分采用了带防滑竖纹的旋盖结构，外圆周均匀分布24道深度0.3mm的竖向防滑齿，齿形做了R0.2的圆角过渡，既避免用户手部潮湿时旋拧打滑，也不会因为棱角过于尖锐划伤手部皮肤；盖内的密封塞与管肩出料口采用过盈配合设计，过盈量控制在0.15mm，不需要额外加装铝箔密封片就能实现静置状态下的膏体密封，避免运输过程中膏体外溢，同时旋合扭矩控制在0.2N·m，用户单手就能完成开合操作，不需要借助额外的施力工具。管身部分采用椭圆截面的渐变设计，靠近管肩位置的截面长轴32mm、短轴18mm，向封尾端逐步过渡到长轴40mm、短轴8mm的扁平截面，这个尺寸设计一方面适配现有日化软管灌装生产线的走管轨道宽度，现有产线的定位卡槽宽度为42mm，管身最大宽度控制在40mm，预留2mm的安装间隙，不需要对现有产线的定位工装做改造就能直接上线生产；另一方面扁平的封尾端在完成膏体灌装后，能够适配现有超声波封尾设备的压合宽度，封边宽度控制在8mm，压合后的封边强度能够承受15kg的静态拉力不会开裂，满足运输堆码的强度要求。从实际使用场景的适配来看，管身的椭圆截面设计完全贴合普通人手的握持弧度，用户握持时手掌与管身的接触面积比圆形管身提升40%左右，挤压时的受力分布更均匀，不会出现圆形管身容易打滑、膏体向管尾反向窜动的问题；管肩的出料口内径设计为6mm，单次挤压的膏体出量控制在0.3g左右，刚好匹配单次刷牙的牙膏用量，不会因为出料口过大导致挤出量过多造成浪费，

　　也不会因为出料口过小需要反复挤压才能获取足够膏体。在结构细节的处理上，管肩与管身的连接位置做了R3的圆弧过渡，没有直角结构，一方面避免生产过程中软管注塑、吹塑成型时出现应力集中导致的开裂问题，另一方面用户日常使用时，这个圆弧位置不会残留干结的膏体，比直角过渡的结构更容易清洁，不会出现管口位置积留干硬膏体影响卫生的问题。管盖与管肩的螺纹配合采用双头梯形螺纹，螺距3mm，只需要旋转180度就能完成盖体的完全开合，比普通单头螺纹的旋合行程缩短一半，日常使用的操作效率更高，同时梯形螺纹的牙型强度更高，反复开合1000次以上也不会出现滑牙问题，匹配牙膏产品从生产到用完的全生命周期使用需求。从安装与产线适配的边界尺寸来看，

　　整个牙膏管的总长度控制在160mm，管盖外径22mm，封尾后的总宽度40mm，整体尺寸完全适配现有超市货架的牙膏陈列卡槽，卡槽的常规格距为45mm，单支产品占用的陈列空间和常规市售牙膏保持一致，不需要零售终端调整陈列工装；同时这个尺寸也适配常规牙膏彩盒的内腔尺寸，彩盒内腔长度165mm、宽度45mm、高度25mm，产品装入彩盒后四周预留的间隙均匀，不会因为间隙过大导致运输过程中产品在盒内晃动碰撞，也不会因为间隙过小导致装盒困难。在材料适配的结构设计上，整个管体的壁厚均匀性偏差控制在±0.05mm，适配多层共挤软管的生产工艺，外层的PE层负责印刷附着力，中间的EVOH阻氧层负责隔绝空气避免膏体氧化变质，内层的PE层负责与膏体接触的安全性，均匀的壁厚能够保证共挤过程中各层材料的厚度一致，不会出现局部阻氧层过薄导致膏体保质期缩短的问题。
