费斯托Robotino机器人专用全向轮结构设计

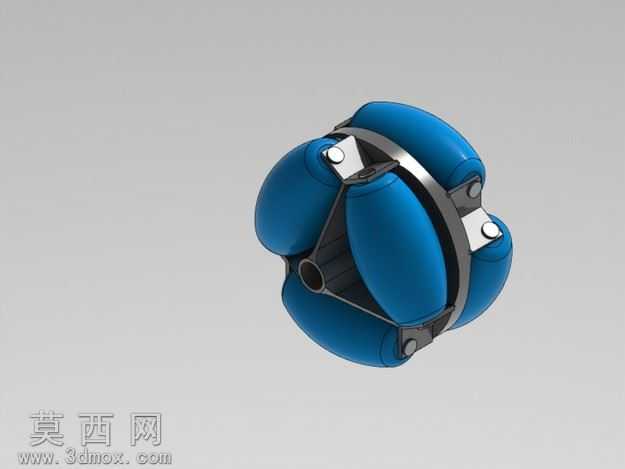

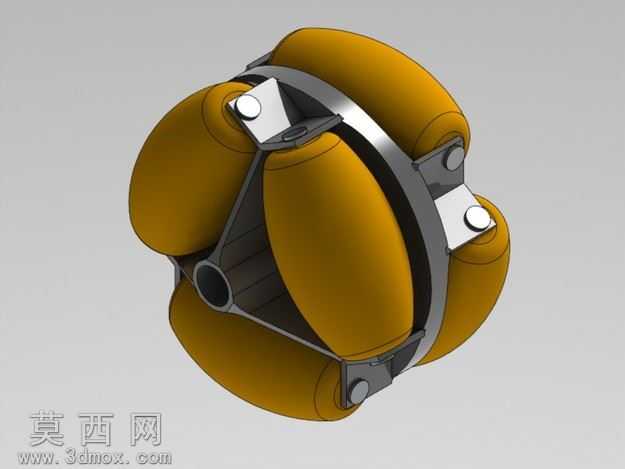

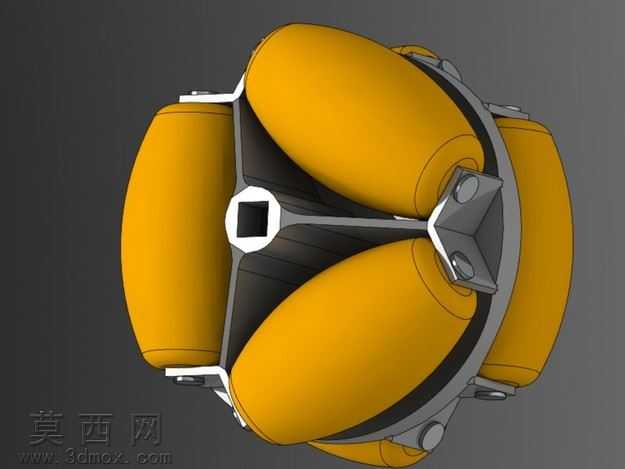

本作品为适配费斯托Robotino移动机器人打造的专用全向轮三维模型，建模过程严格遵循全向轮的运动学原理与实际装配逻辑，在三维建模软件中完成全参数化设计，确保各部件尺寸匹配度与实际工业应用标准一致。模型整体采用对称式布局，围绕中心轮毂均匀分布多组鼓形滚轮组件，每一个鼓形滚轮都通过独立的铰接支架与中心金属轮毂连接，建模时精准还原了铰接位置的转轴间隙、安装孔位与限位结构，保证滚轮可绕自身轴线自由转动，同时整体轮组可绕中心主轴旋转，实现平面内任意方向的移动功能。材质渲染阶段，针对不同部件的物理属性做了区分设置：鼓形滚轮外层采用高摩擦系数的聚氨酯橡胶材质，渲染时调整了漫反射粗糙度与弹性质感，还原橡胶件的哑光磨砂触感；中心轮毂与铰接支架采用高强度铝合金材质，赋予金属银灰色的金属漆质感，添加细微的拉丝纹理与边缘倒角高光，凸显金属加工件的精密质感；连接转轴与固定紧固件采用不锈钢材质，调整反射强度与高光硬度，还原标准五金件的光亮金属特性。结构设计上，充分考虑了全向轮的受力特性，中心轮毂采用中空辐条式结构，在保证整体结构强度的同时降低轮组自重，铰接支架与轮毂的连接位置设计了嵌入式定位槽，避免滚轮受侧向力时出现移位，每处固定螺栓的位置、尺寸都按照标准紧固件规格建模，可直接导出用于实际加工生产。设计过程中反复验证了滚轮之间的间隙配合，确保轮组转动时相邻滚轮不会发生干涉，同时滚轮的外轮廓母线经过精准拟合，保证轮组与地面接触时始终为连续滚动接触，避免移动过程中出现卡顿或振动问题，整体模型可直接用于移动机器人的运动仿真、结构验证以及教学演示场景。
