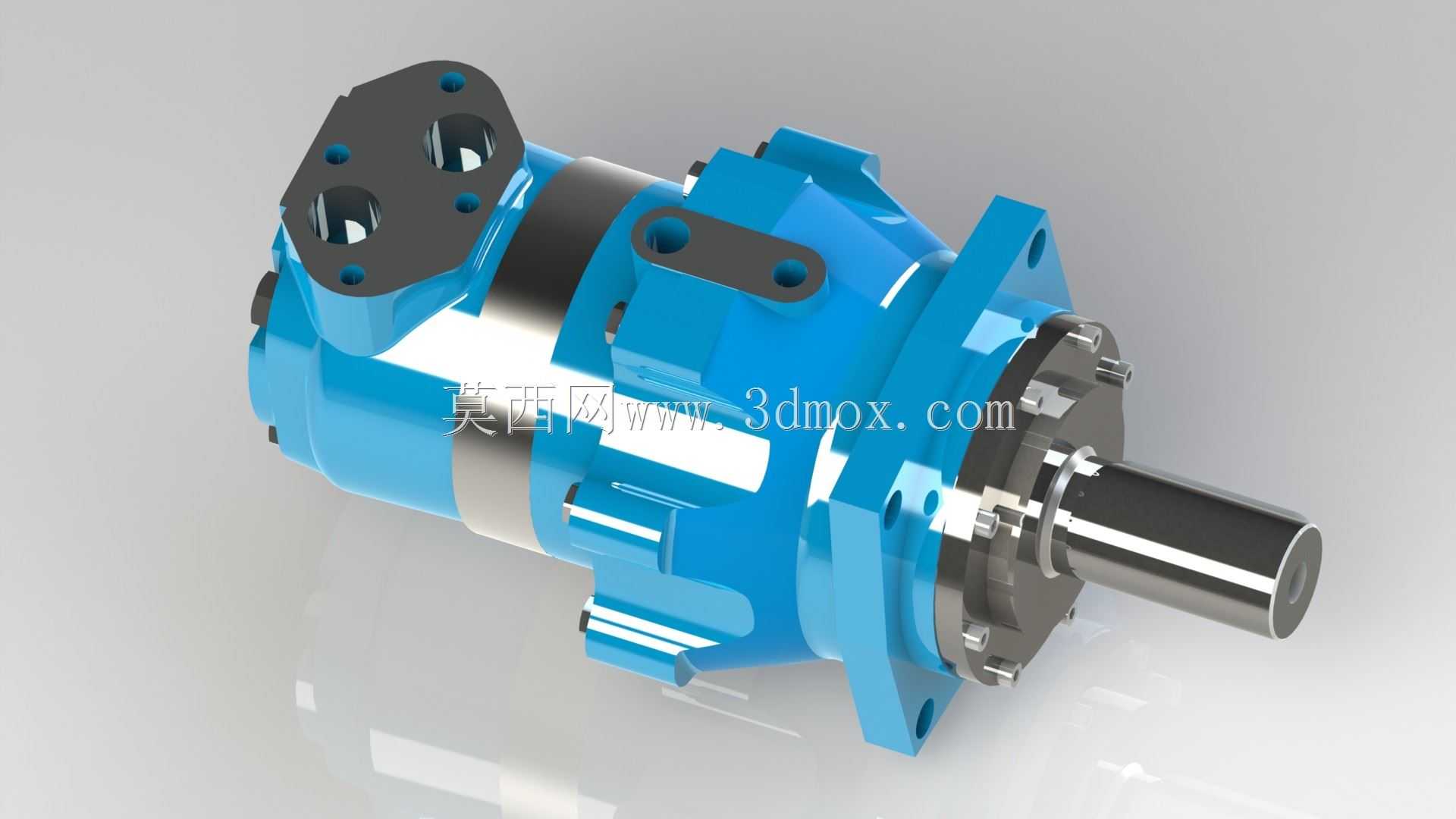

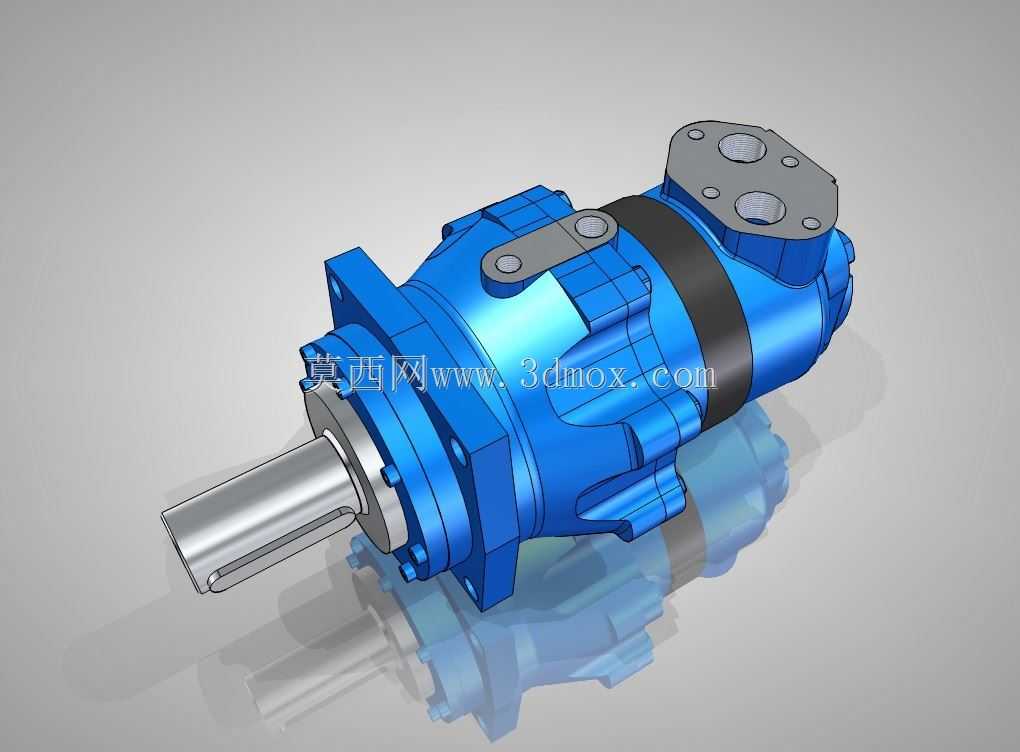

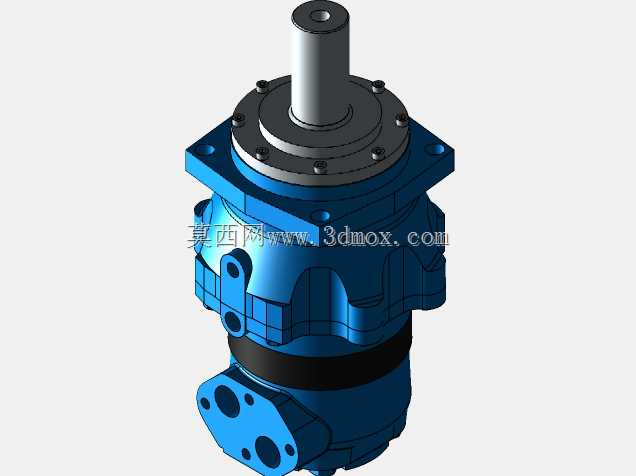

SAUER-DANFOSS带制动液压轨道马达结构

这款带制动功能的液压轨道马达，是液压传动系统中核心的执行元件，主要应用在工程机械、农业装备、特种作业车辆、工业自动化生产线等需要低速大扭矩输出的场景中，比如小型挖掘机的回转机构、叉车的行走驱动、 conveyor 输送线的动力驱动、林业机械的作业臂回转驱动，都能见到这类液压马达的身影，它可以将液压系统提供的液压能直接转换为旋转运动的机械能，不需要额外搭配大减速比的减速机构就能输出足够大的扭矩，大幅简化整套传动系统的结构布局。从实际用途来看，这款马达自带制动功能，在系统失压或者设备停机时可以自动锁止输出轴，避免负载因为自重或者外力出现意外滑移，大幅提升设备作业的安全性，尤其适合起重设备、高空作业平台、坡道作业的工程机械这类有驻车制动或者负载保持需求的场景。在功能特性上，这款轨道马达采用端面配流的结构设计，内部摆线针轮啮合副具备很高的传动效率，启动扭矩大，低速运转时稳定性强，不会出现爬行卡顿的问题，同时自带的制动模块集成在马达本体上，不需要额外加装独立的制动器，整体集成度高，管路布置更简洁。设计过程中，工程师充分考虑了不同安装场景的适配性，输出轴采用直径40mm的平键连接结构，平键传动可以传递更大的扭矩，同时安装对中要求更低，现场装配维护更便捷；马达本体上的油口采用标准化的法兰安装布局，进出油口、泄油口的位置经过优化，不管是侧面安装还是法兰端面安装，都能方便管路连接，不会出现管路干涉的问题。外形尺寸上，马达整体采用紧凑的轴向布局，制动模块和马达本体同轴串联，径向尺寸控制在合理范围，安装法兰的孔位符合行业通用的安装标准，可以直接替换同规格的同类型马达，不需要修改设备的安装支架结构；输出轴的伸出长度经过精准计算，既保证和负载连接时有足够的配合长度，避免键连接受力过大出现压溃，也不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。马达外壳采用高强度的球墨铸铁材质，表面做了防锈喷涂处理，可以适应户外潮湿、多粉尘的恶劣作业环境，内部的密封结构采用耐高压、耐油温的橡胶密封件，长期在高压液压油环境下工作不会出现渗漏问题，两端的支撑轴承选用重载圆锥滚子轴承，可以同时承受径向负载和一定的轴向负载，适配带轮、链轮、齿轮等多种不同的负载连接方式。
